Скачать ГОСТ 2.406-76 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических червяков и червячных колес

Дата актуализации: 10.08.2017

ГОСТ 2.406-76

Единая система конструкторской документации. Правила выполнения чертежей цилиндрических червяков и червячных колес

Обозначение:	ГОСТ 2.406-76
Обозначение англ:	GOST 2.406-76
Статус:	действует
Название рус.:	Единая система конструкторской документации. Правила выполнения чертежей цилиндрических червяков и червячных колес
Название англ.:	Unified system for design documentation. Rules for making drawings of cylindrical worms and worm wheels
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1977

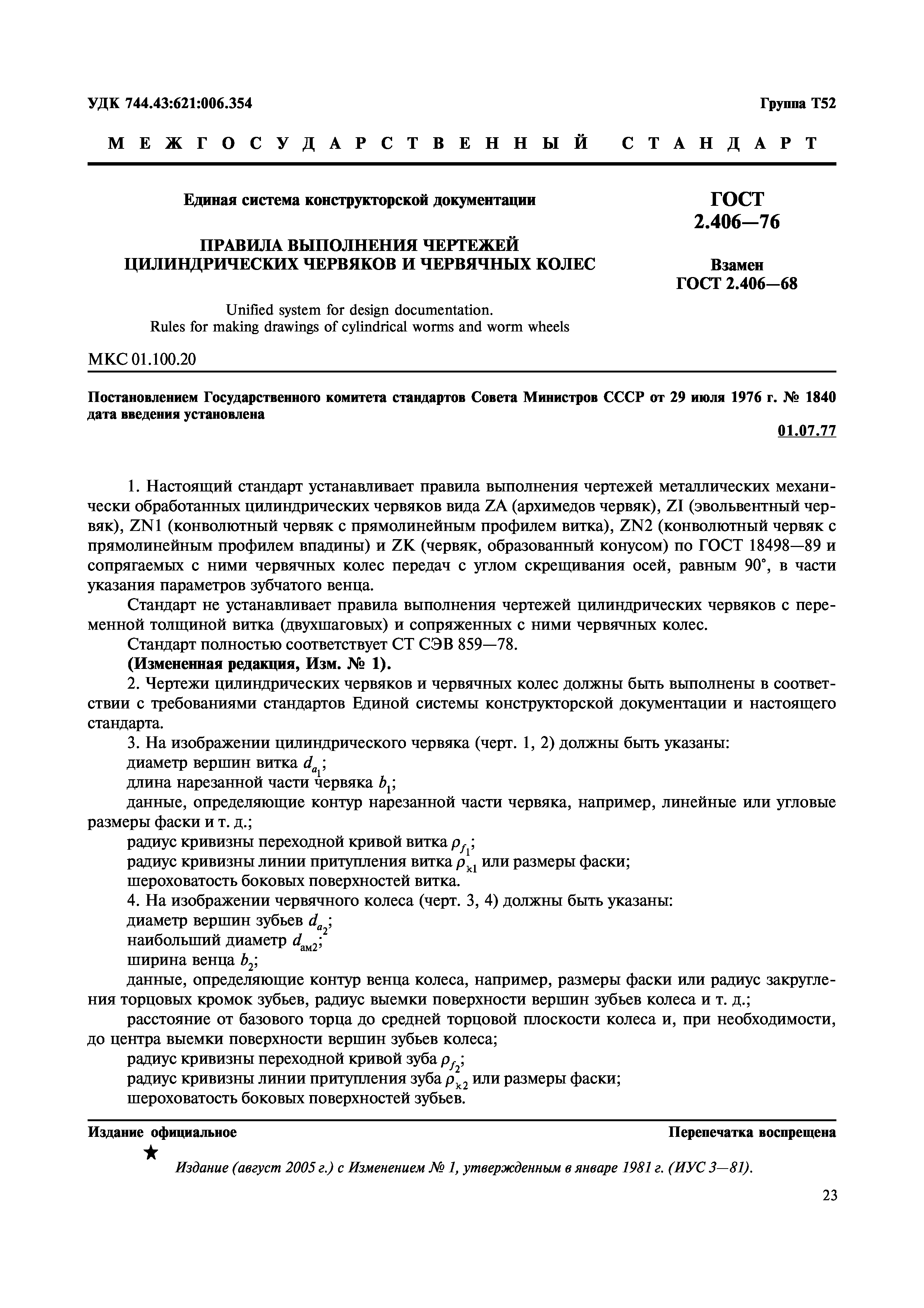

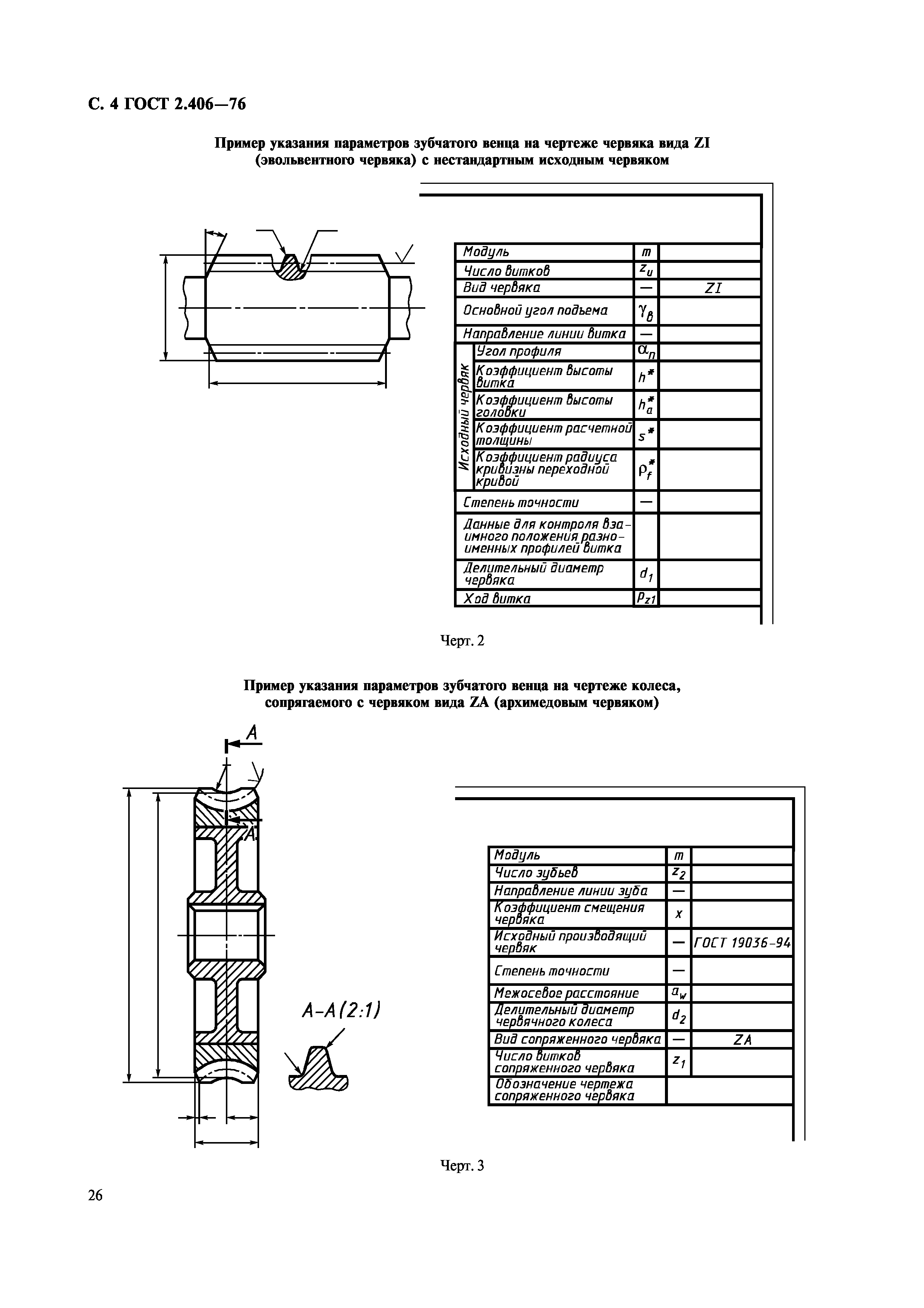

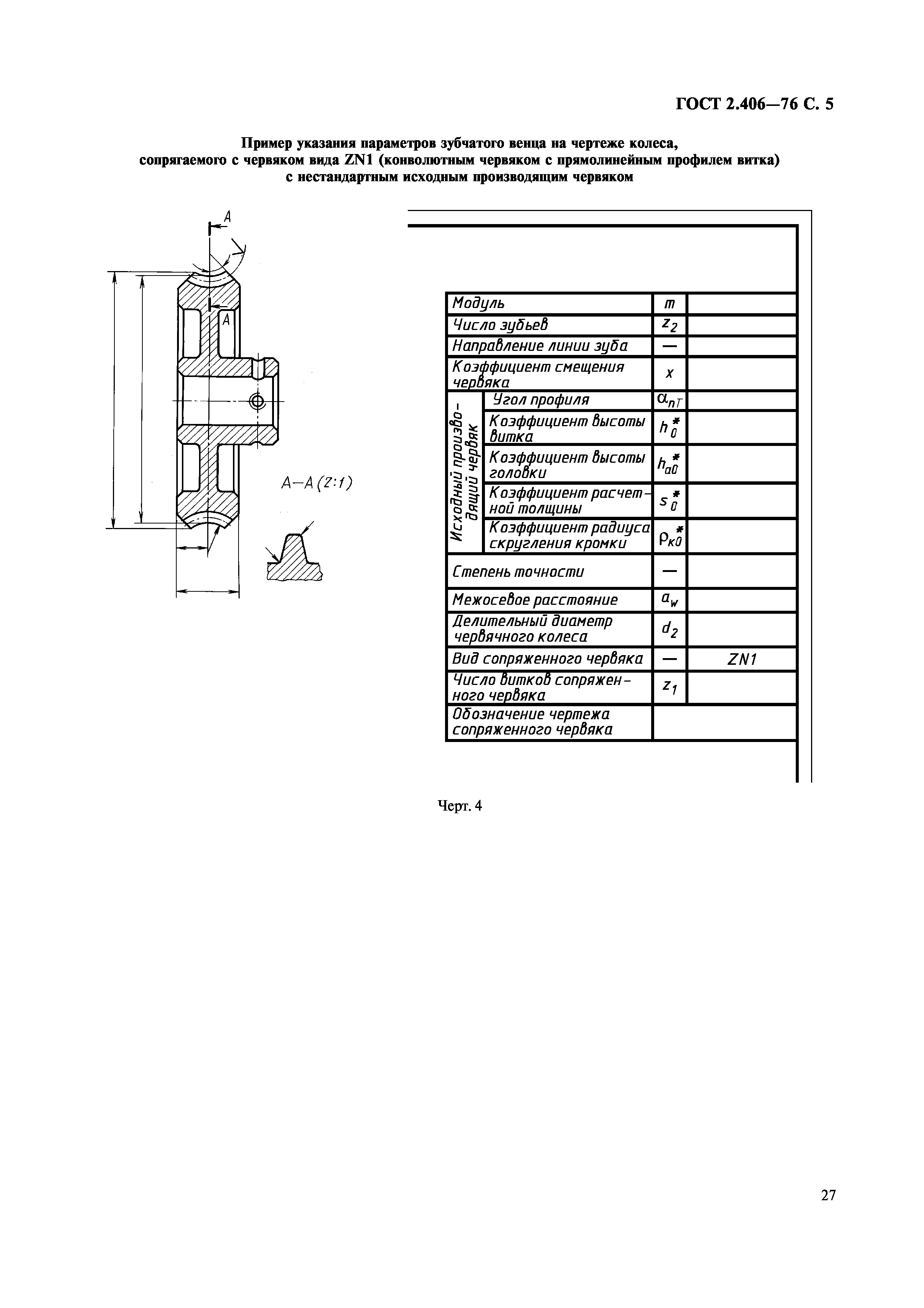

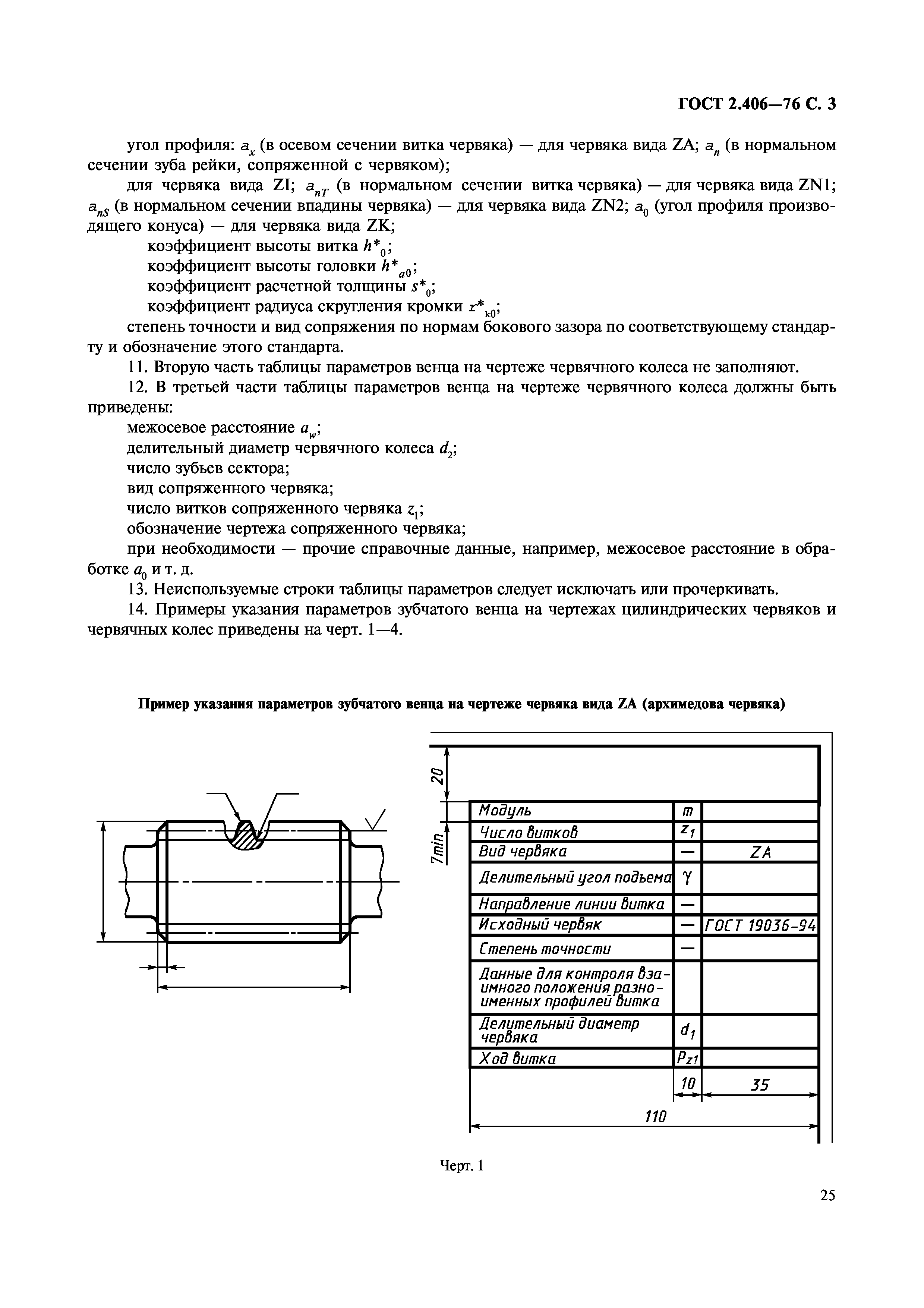

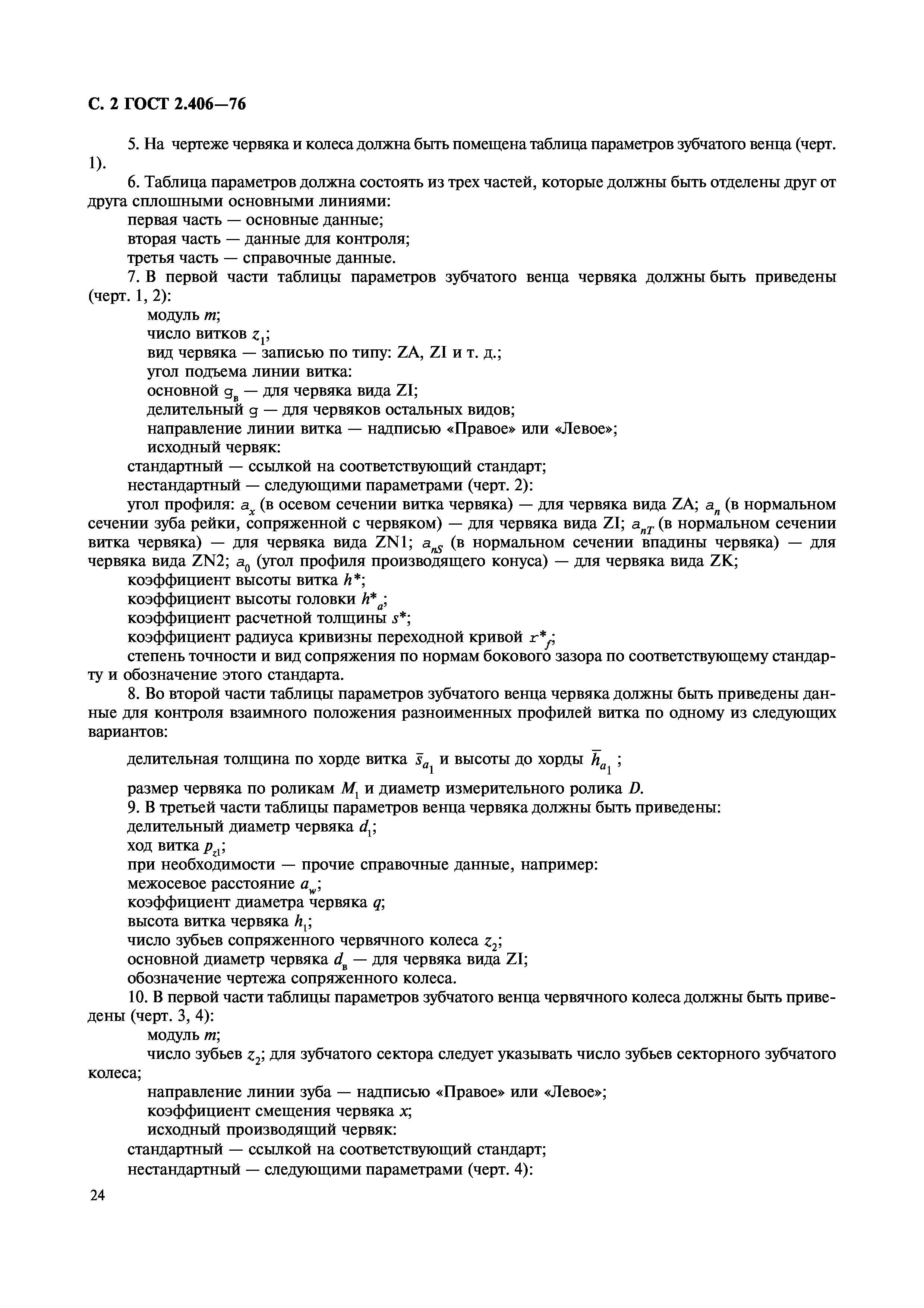

Область применения:	Стандарт устанавливает правила выполнения чертежей металлических механически обработанных цилиндрических червяков вида ZA (архимедов червяк), ZI (эвольвентный червяк), ZN1 (конволютный червяк с прямолинейным профилем витка), ZN2 (конволютный червяк с прямолинейным профилем впадины) и ZK (червяк, образованный конусом) по ГОСТ 18498-89 и сопрягаемых с ними червячных колес передач с углом скрещивания осей, равным 90°, в части указания параметров зубчатого венца. Стандарт не устанавливает правила выполнения чертежей цилиндрических червяков с переменной толщиной витка (двухшаговых) и сопряженных с ними червячных колес.
Утверждён:	29.07.1976 Госстандарт СССР (USSR Gosstandart 1840)
Издан:	ИПК Издательство стандартов (1998 г. ) ИПК Издательство стандартов (2002 г. ) Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Машиностроительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Машиностроительные чертежи Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 2.406-68 «Единая система конструкторской документации. Правила выполнения рабочих чертежей цилиндрических червяков и червячных колес»
Нормативные ссылки:	ГОСТ 18498-89 «Передачи червячные. Термины, определения и обозначения»
