Скачать ГОСТ 23870-79 Свариваемость сталей. Метод оценки влияния сварки плавлением на основной металл

Дата актуализации: 10.08.2017

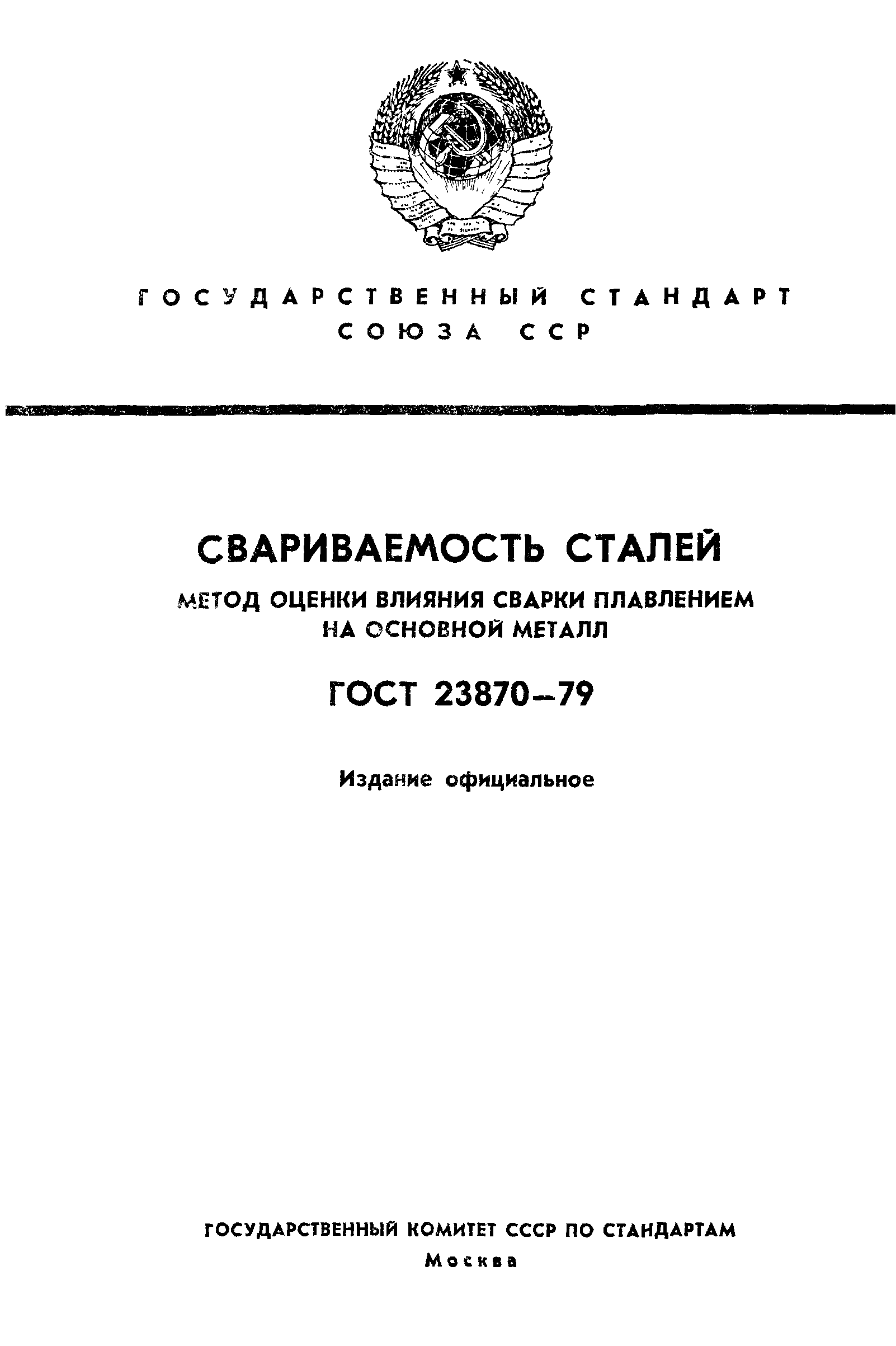

ГОСТ 23870-79

Свариваемость сталей. Метод оценки влияния сварки плавлением на основной металл

Обозначение:	ГОСТ 23870-79
Обозначение англ:	GOST 23870-79
Статус:	действует
Название рус.:	Свариваемость сталей. Метод оценки влияния сварки плавлением на основной металл
Название англ.:	Weldability of steels. Test method for evalution of fusion welding effect on parent metal
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1981

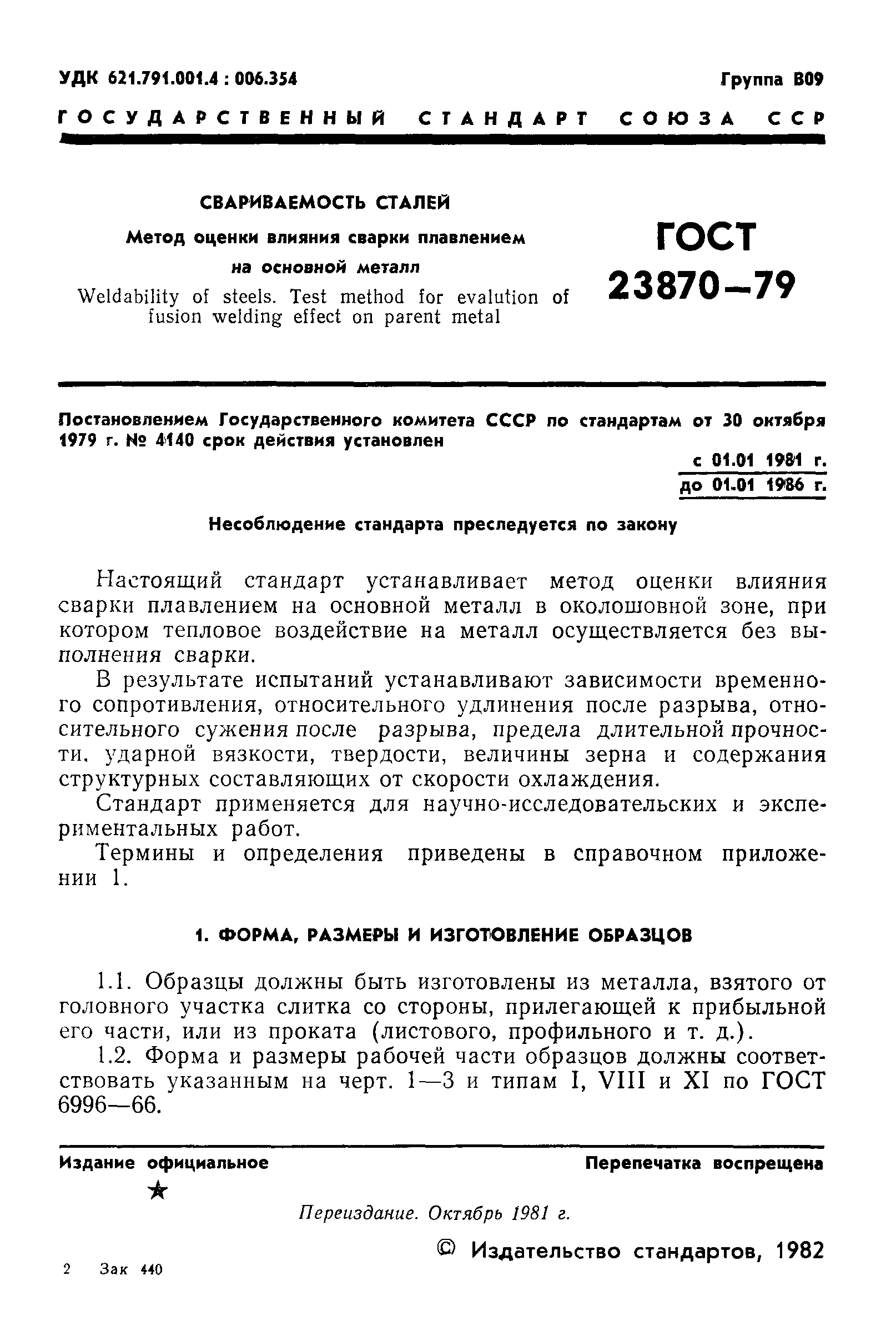

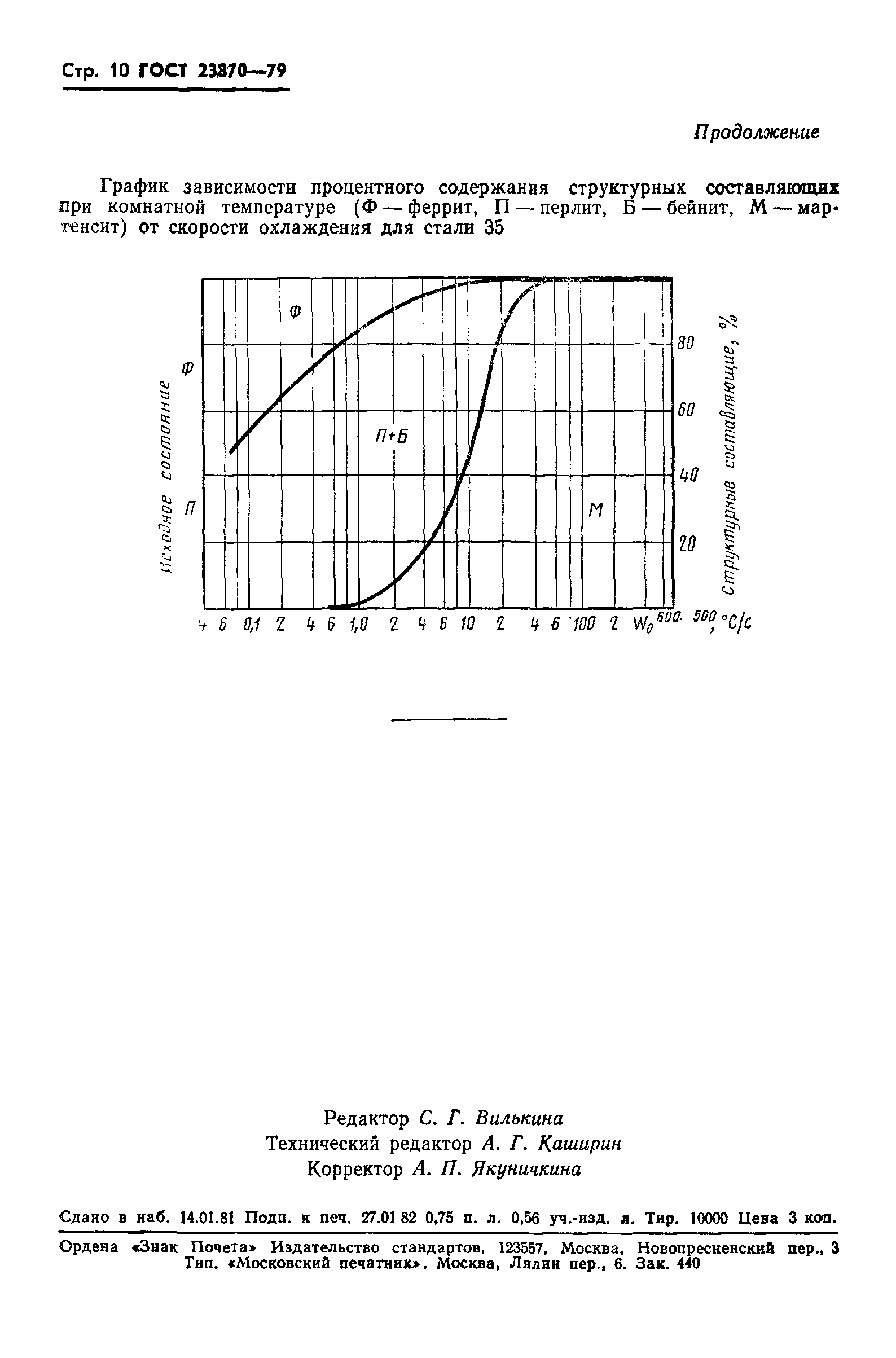

Область применения:	Стандарт устанавливает метод оценки влияния сварки плавлением на основной металл в околошовной зоне, при котором тепловое воздействие на металл осуществляется без выполнения сварки. В результате испытаний устанавливают зависимости временного сопротивления, относительного удлинения после разрыва, относительного сужения после разрыва, предела длительной прочности, ударной вязкости, твердости, величины зерна и содержания структурных составляющих от скорости охлаждения. Стандарт применяется для научно-исследовательских и экспериментальных работ.

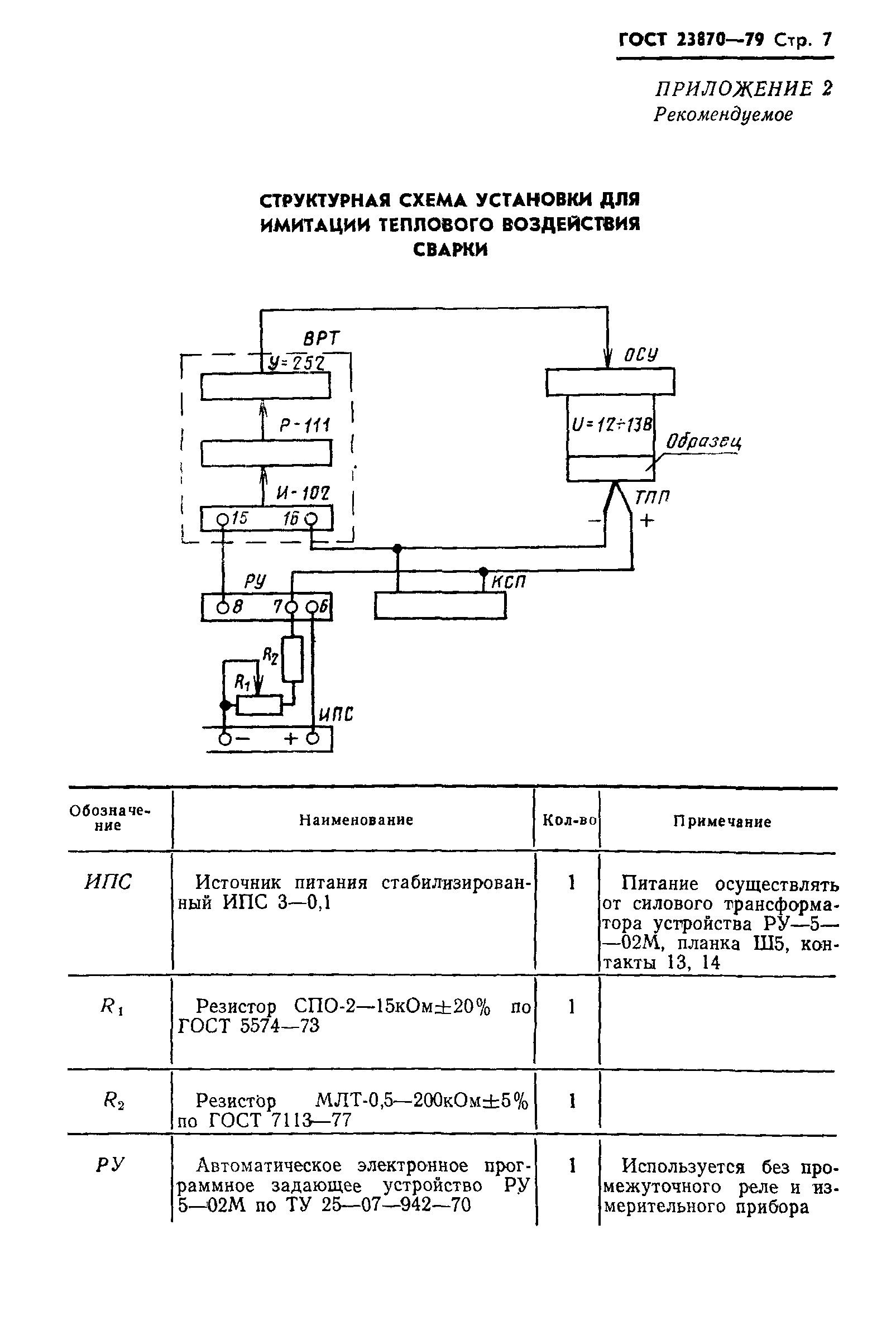

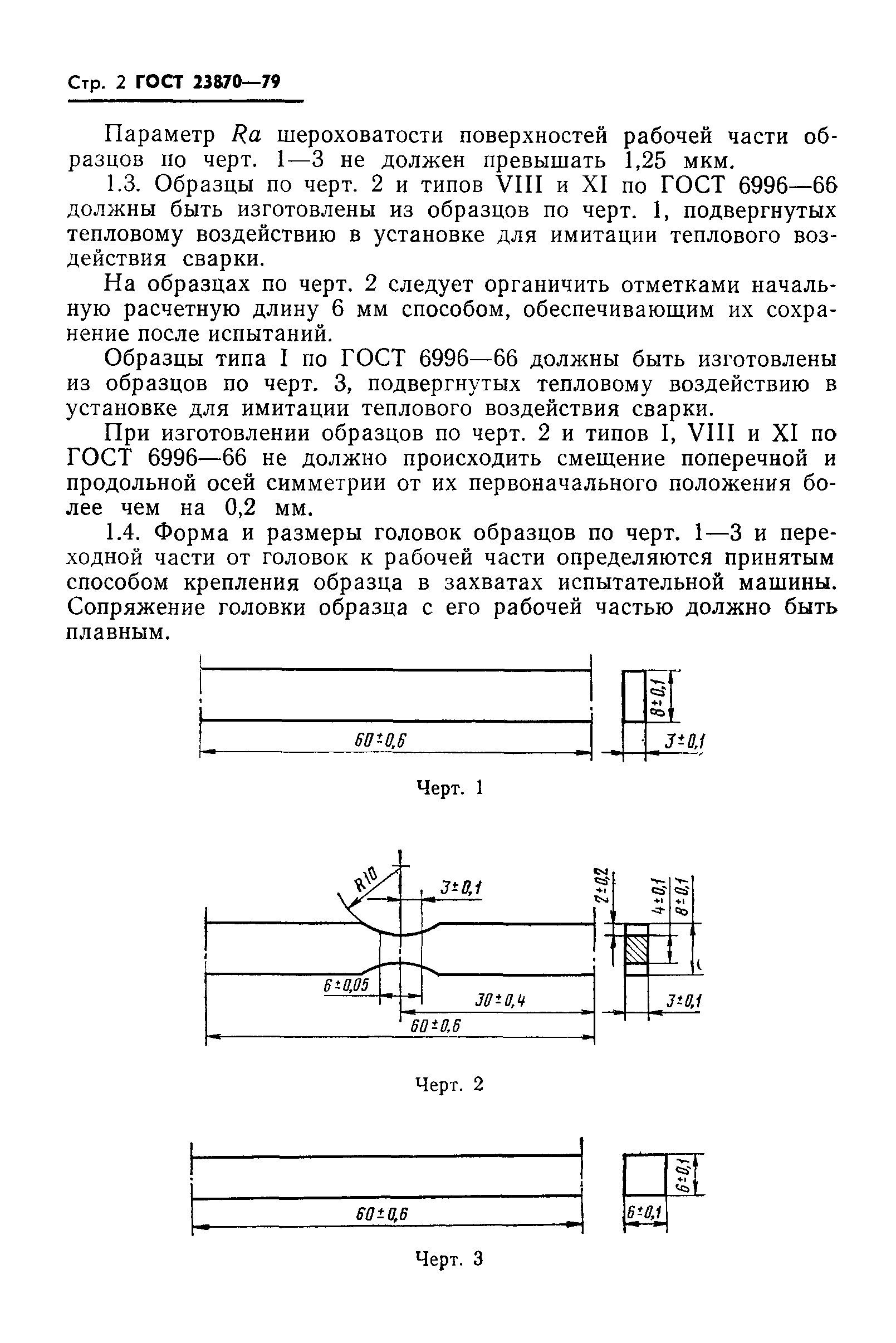

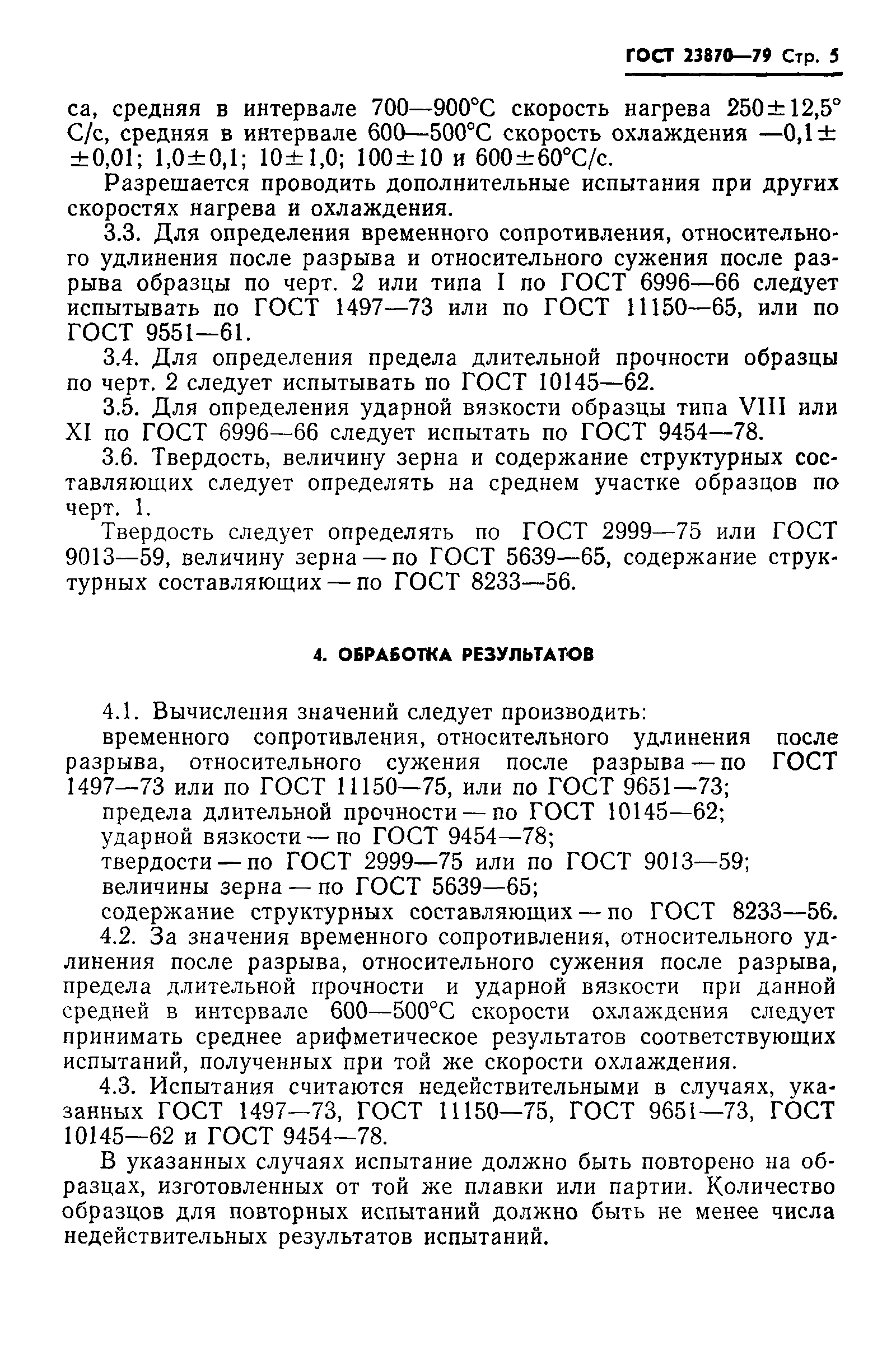

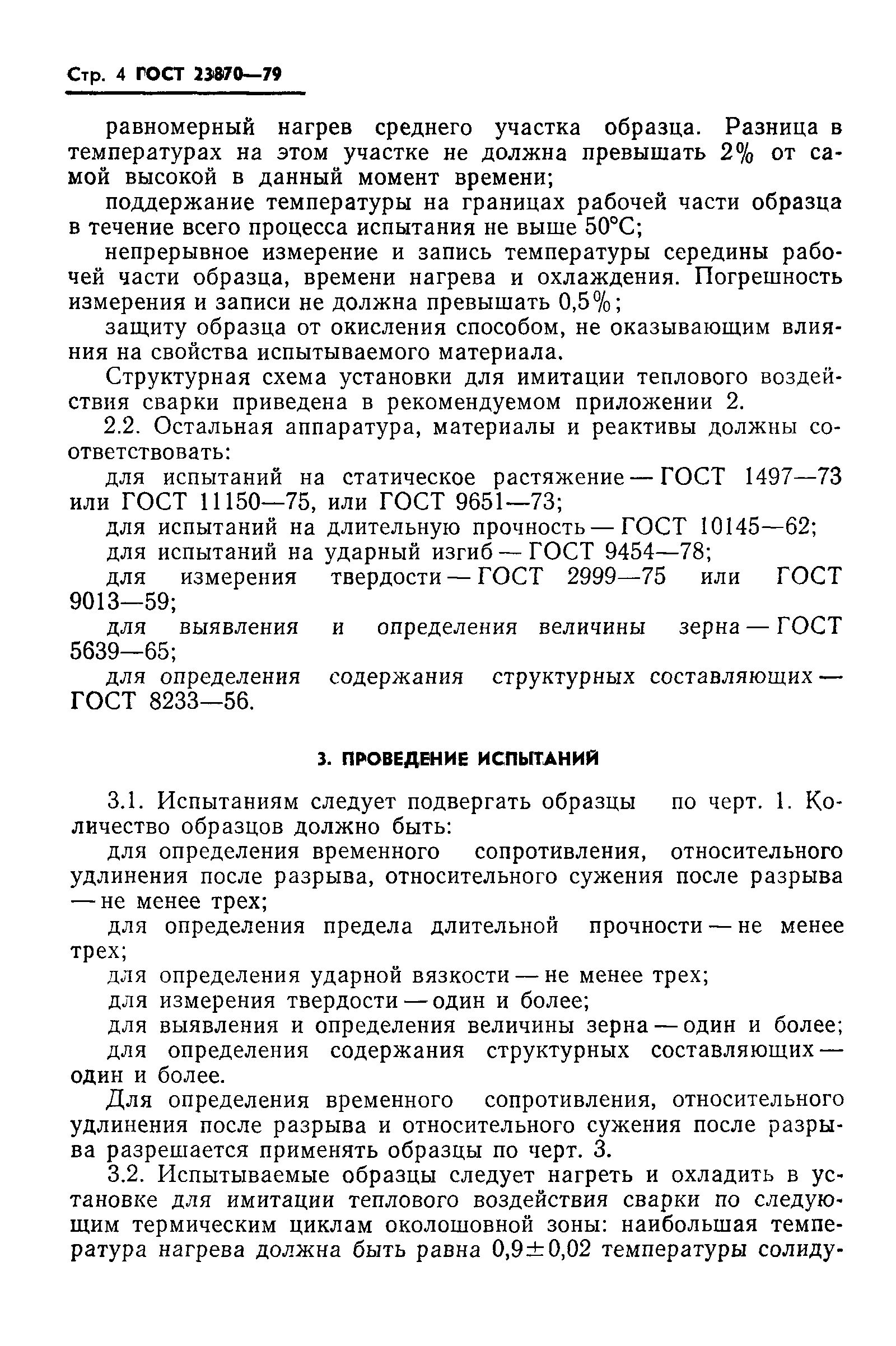

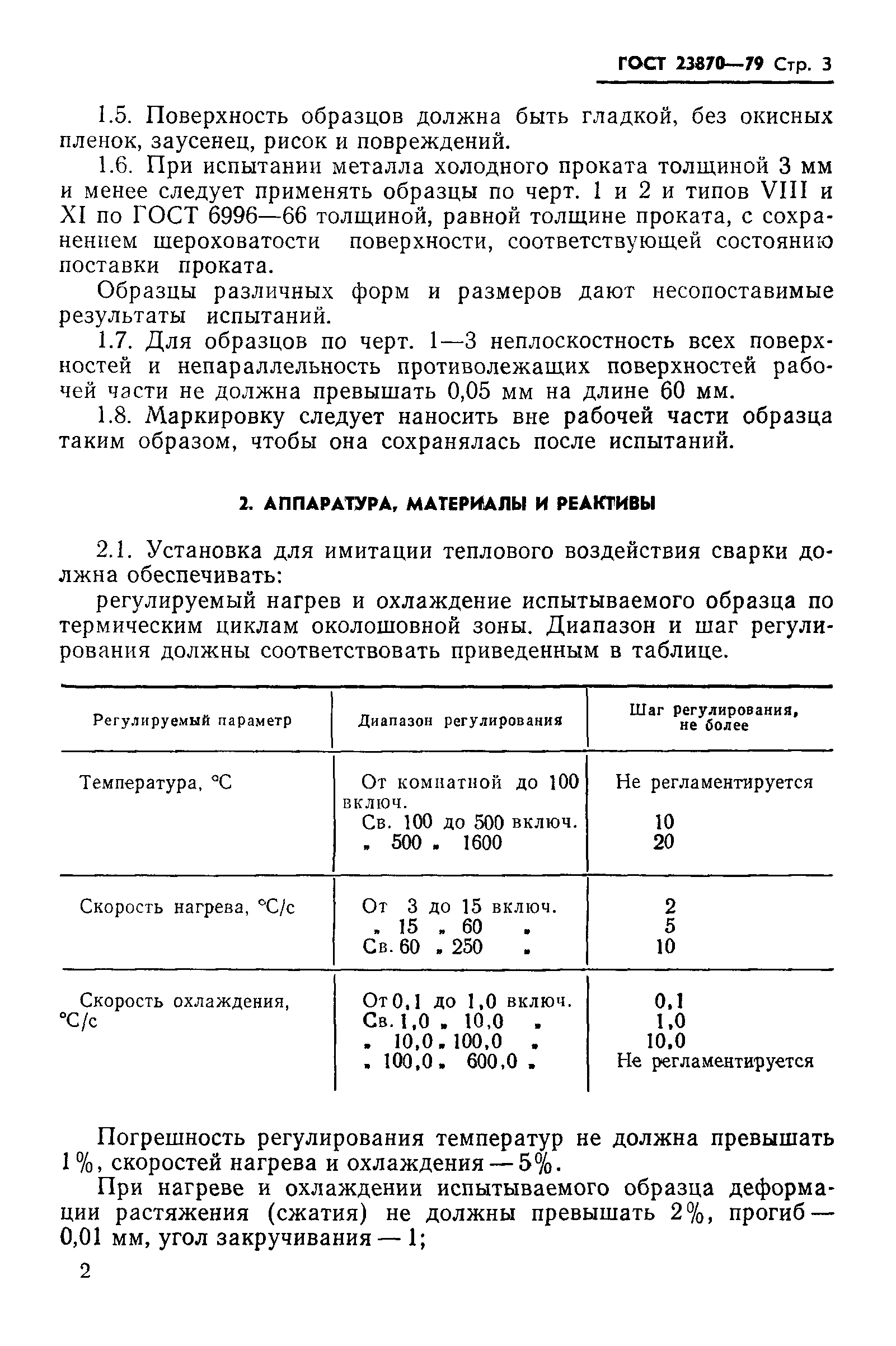

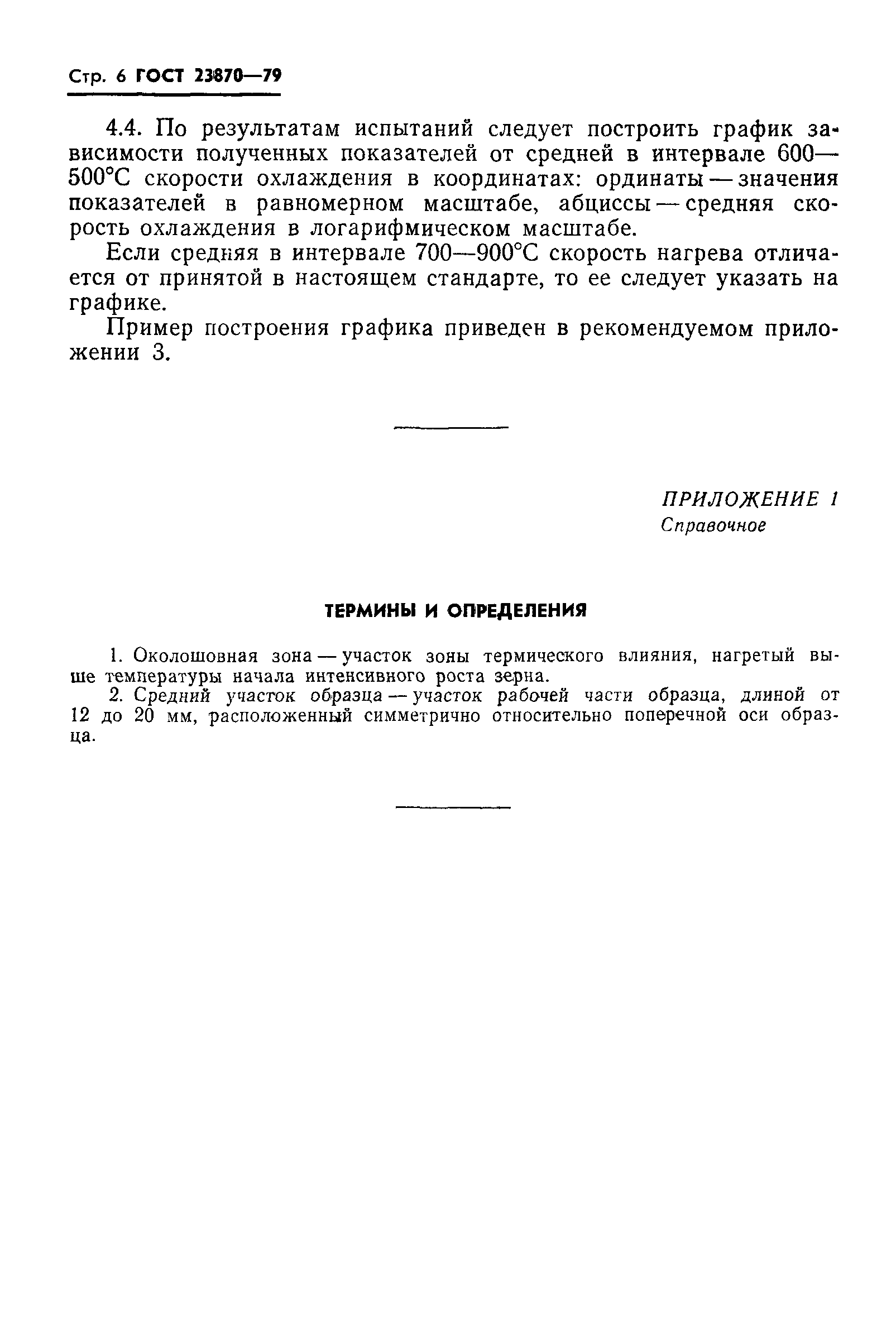

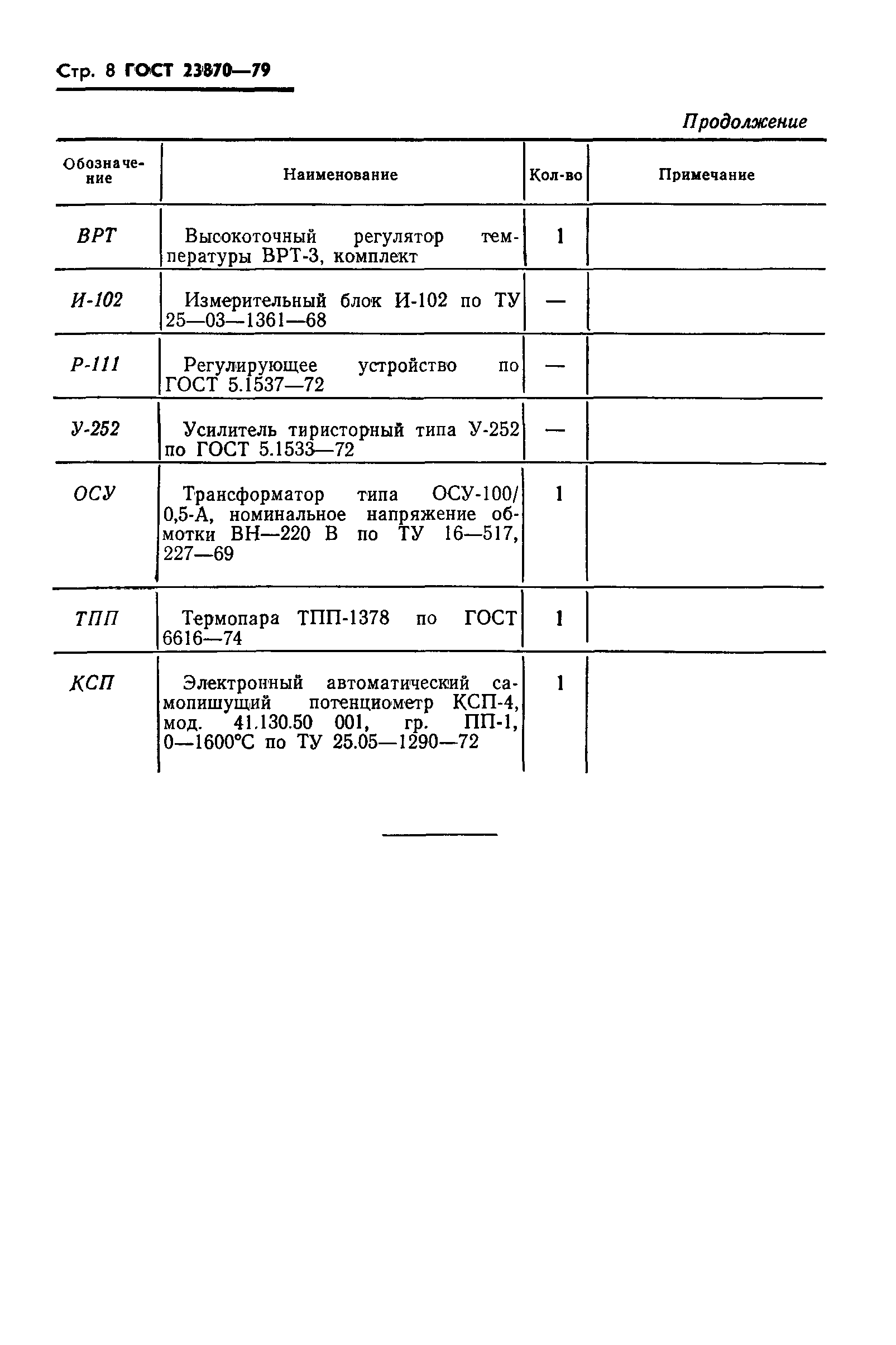

Оглавление:	1 Форма, размеры и изготовление образцов 2 Аппаратура, материалы и реактивы 3 Проведение испытаний 4 Обработка результатов Приложения
Разработан:	Министерство черной металлургии СССР
Утверждён:	30.10.1979 Госстандарт СССР (USSR Gosstandart 4140)
Издан:	Издательство стандартов (1982 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Процессы сварки Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Процессы сварки Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение
Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 10145-81 «Металлы. Метод испытания на длительную прочность» ГОСТ 11150-84 «Металлы. Методы испытания на растяжение при пониженных температурах» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ 8233-56 «Сталь. Эталоны микроструктуры» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»
