Скачать ГОСТ 9.083-78 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы ускоренных испытаний на долговечность в жидких агрессивных средах

Дата актуализации: 10.08.2017

ГОСТ 9.083-78

Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы ускоренных испытаний на долговечность в жидких агрессивных средах

Обозначение:	ГОСТ 9.083-78
Обозначение англ:	GOST 9.083-78
Статус:	введен впервые
Название рус.:	Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы ускоренных испытаний на долговечность в жидких агрессивных средах
Название англ.:	Unified system of corrosion and ageing protection. Paint coatings. Accelerated test methods for durability in liquid corrosive media
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1979
Область применения:	Стандарт распространяется на химически стойкие лакокрасочные покрытия, применяемые для защиты металлических поверхностей от коррозии в водных растворах кислот или щелочей при температуре от точки замерзания до точки кипения, со скоростью движения не более 3 м/ч, давлении не более 0,15 МПа (1,5 кгс/кв.см), при отсутствии абразивных воздействий.

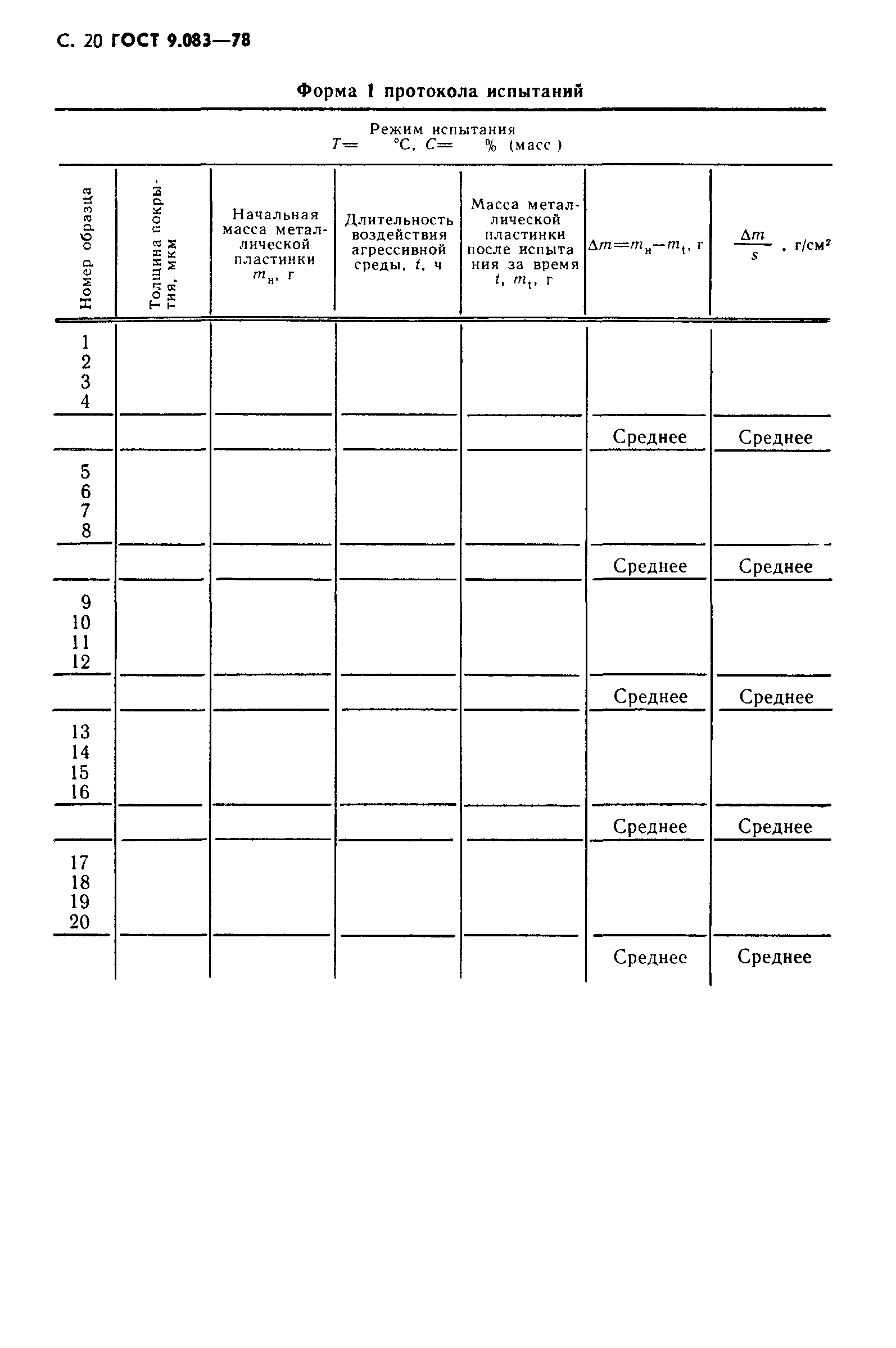

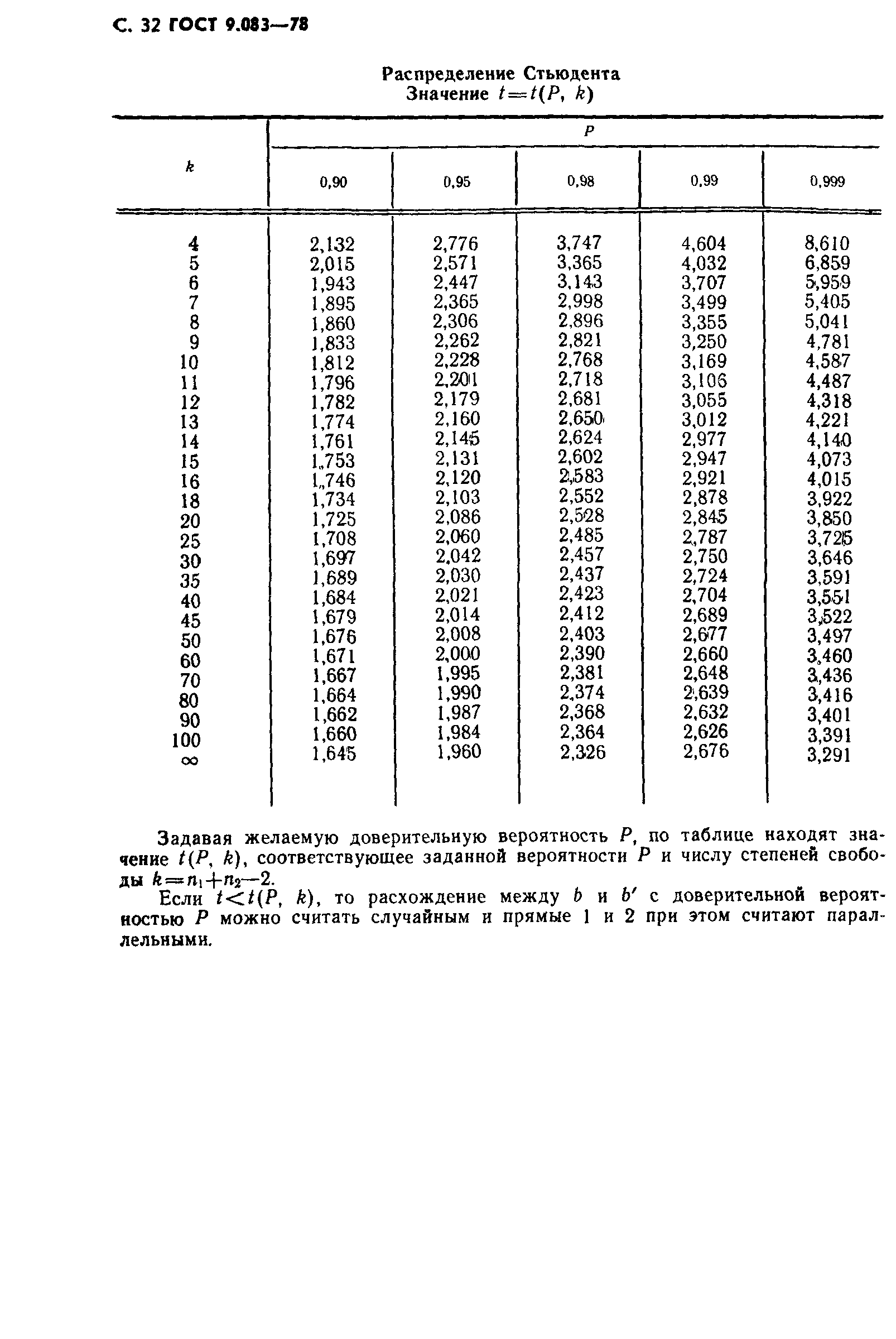

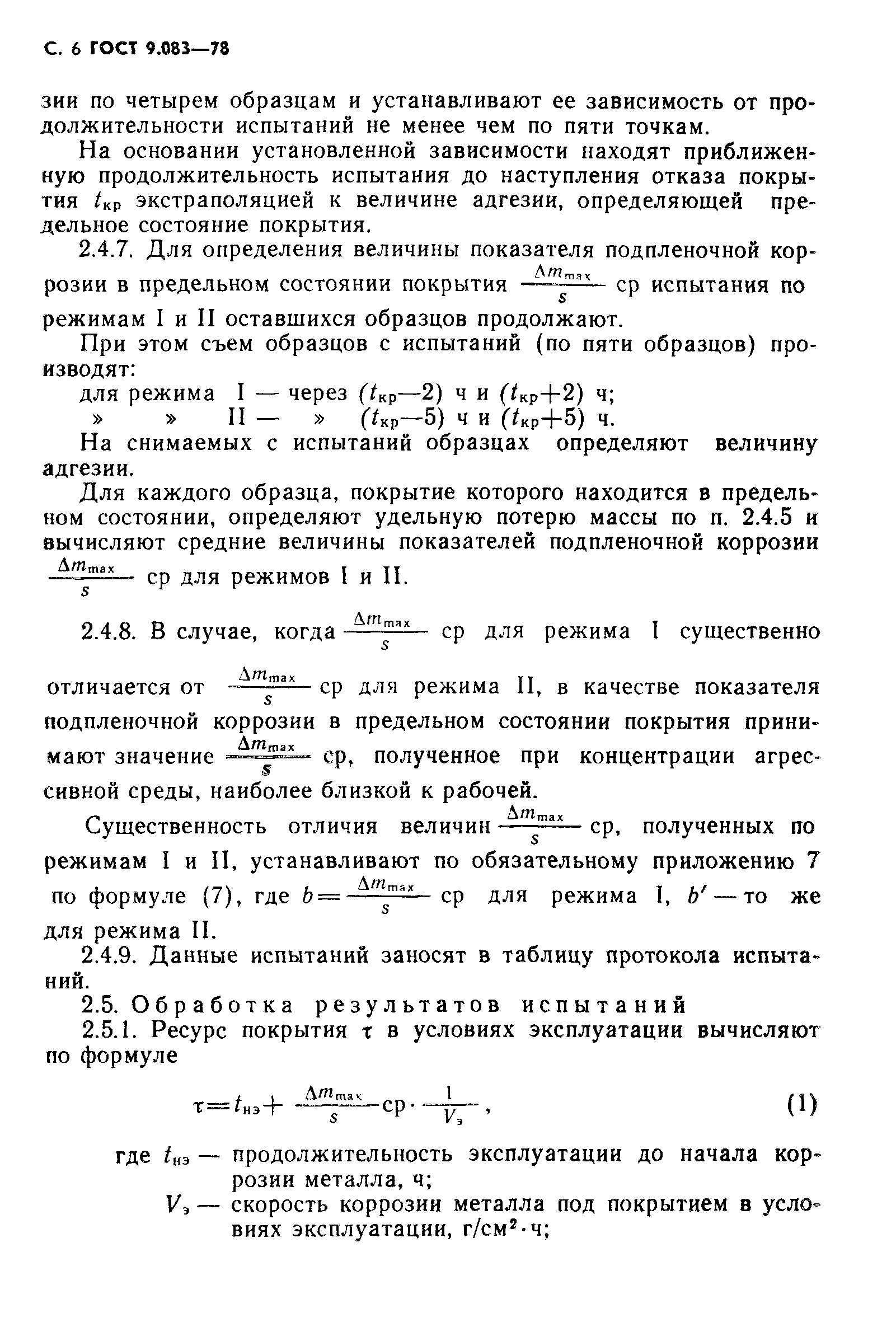

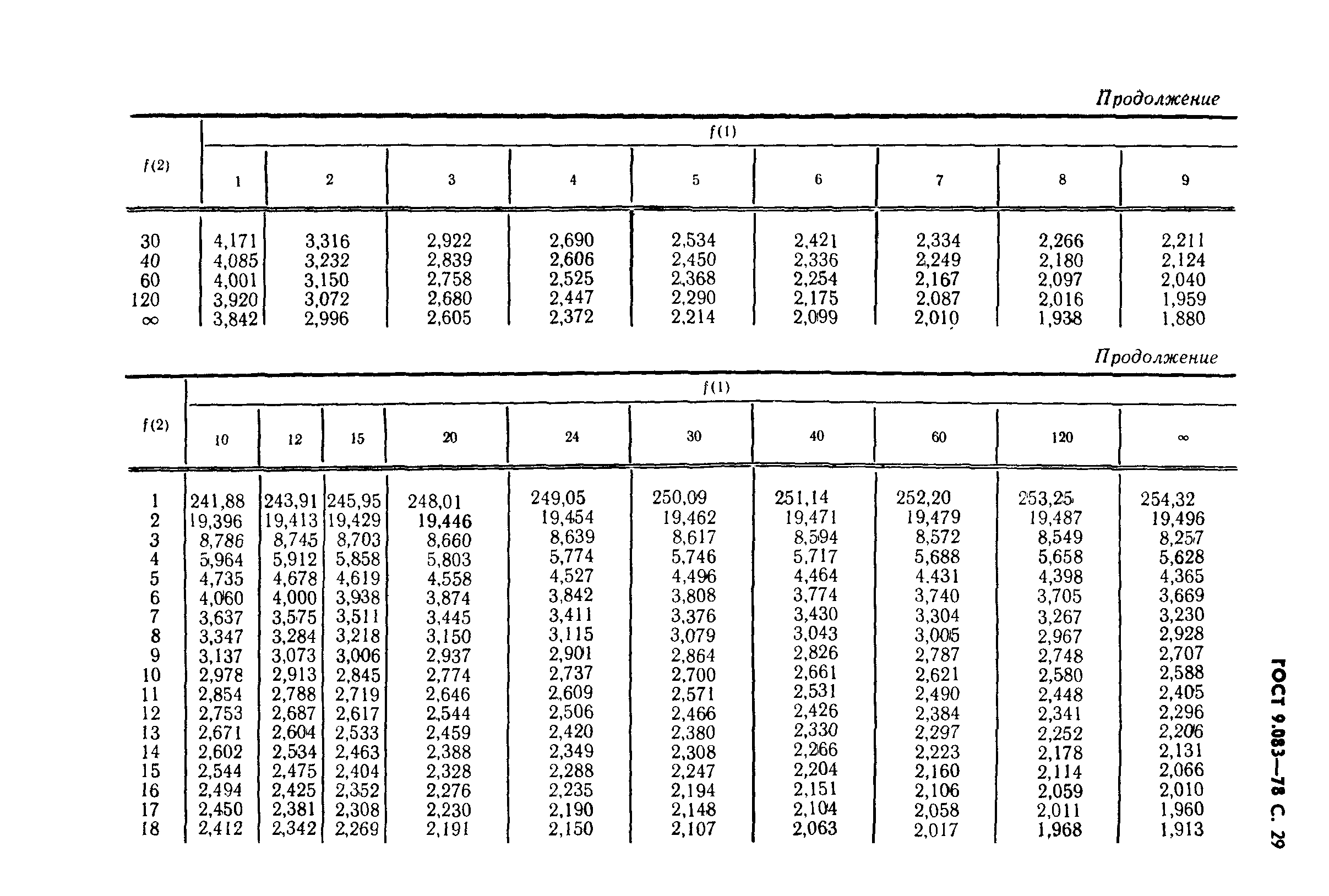

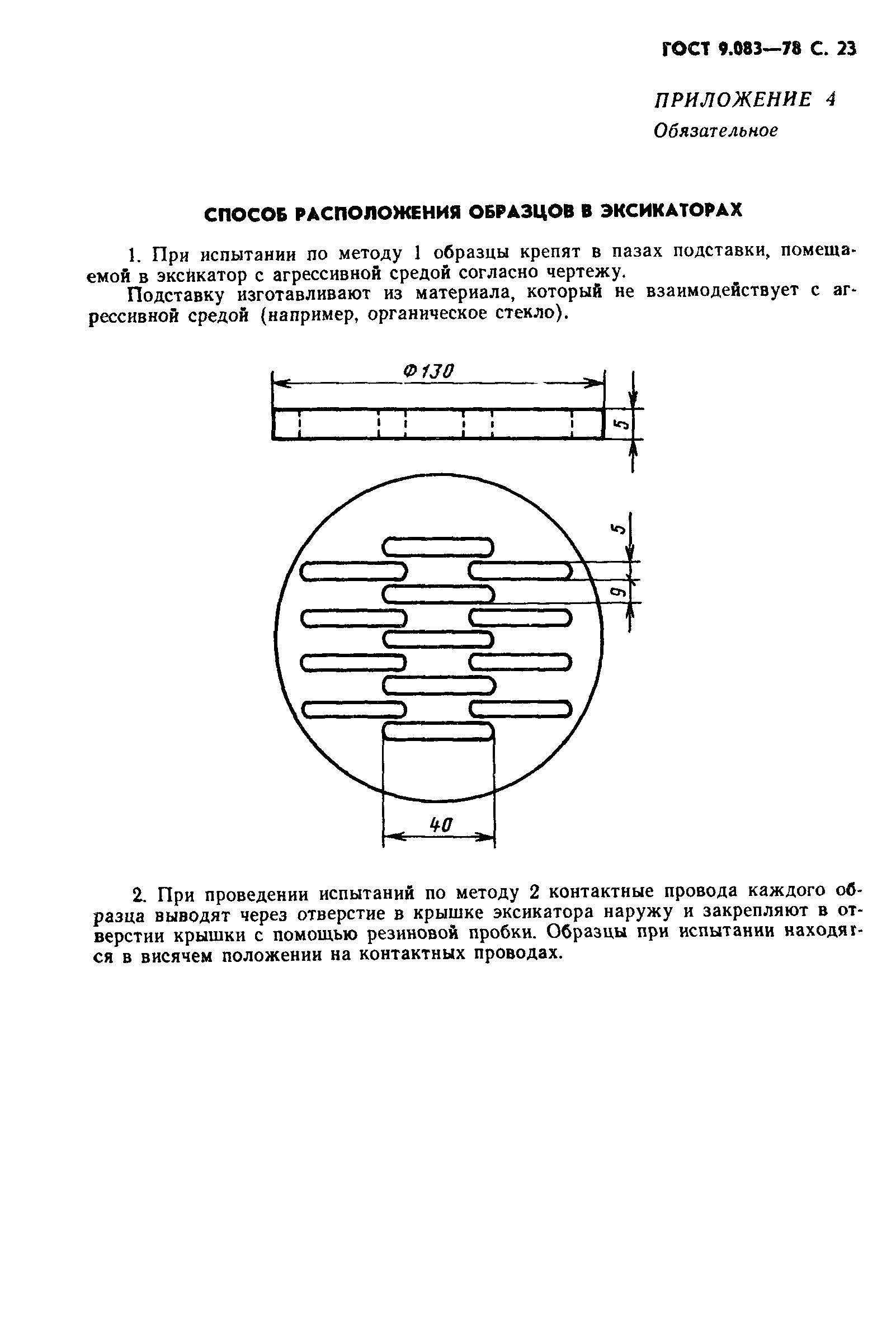

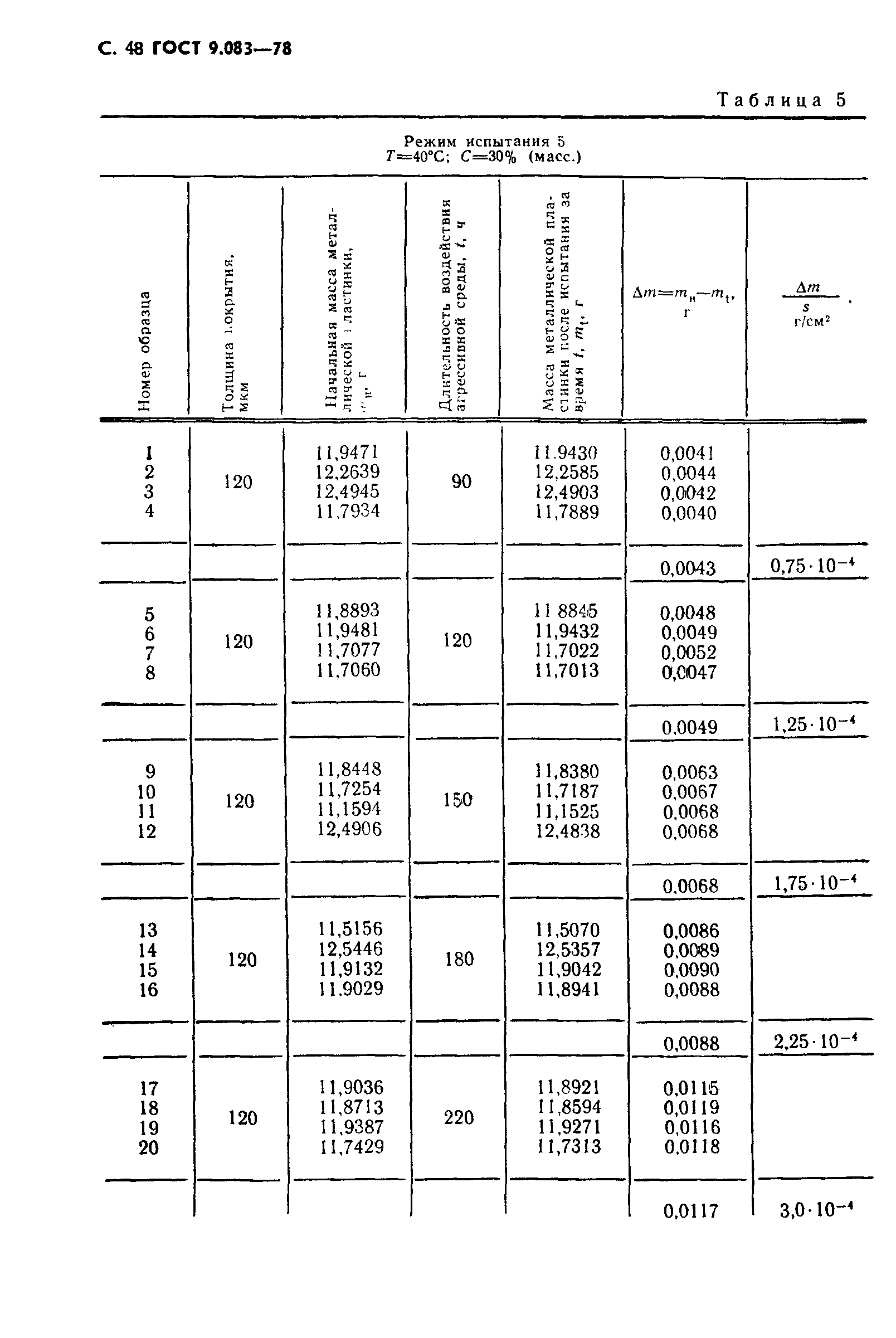

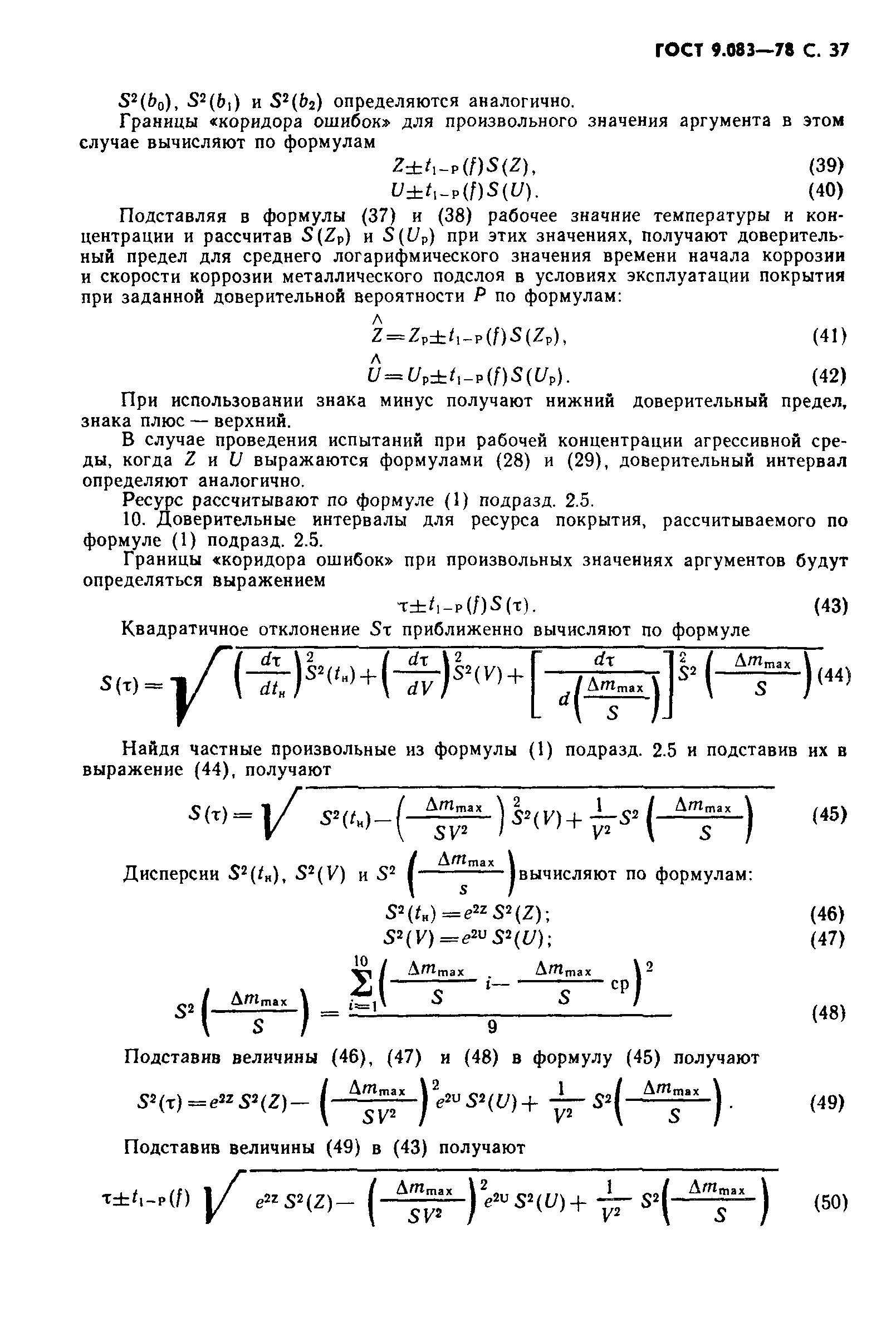

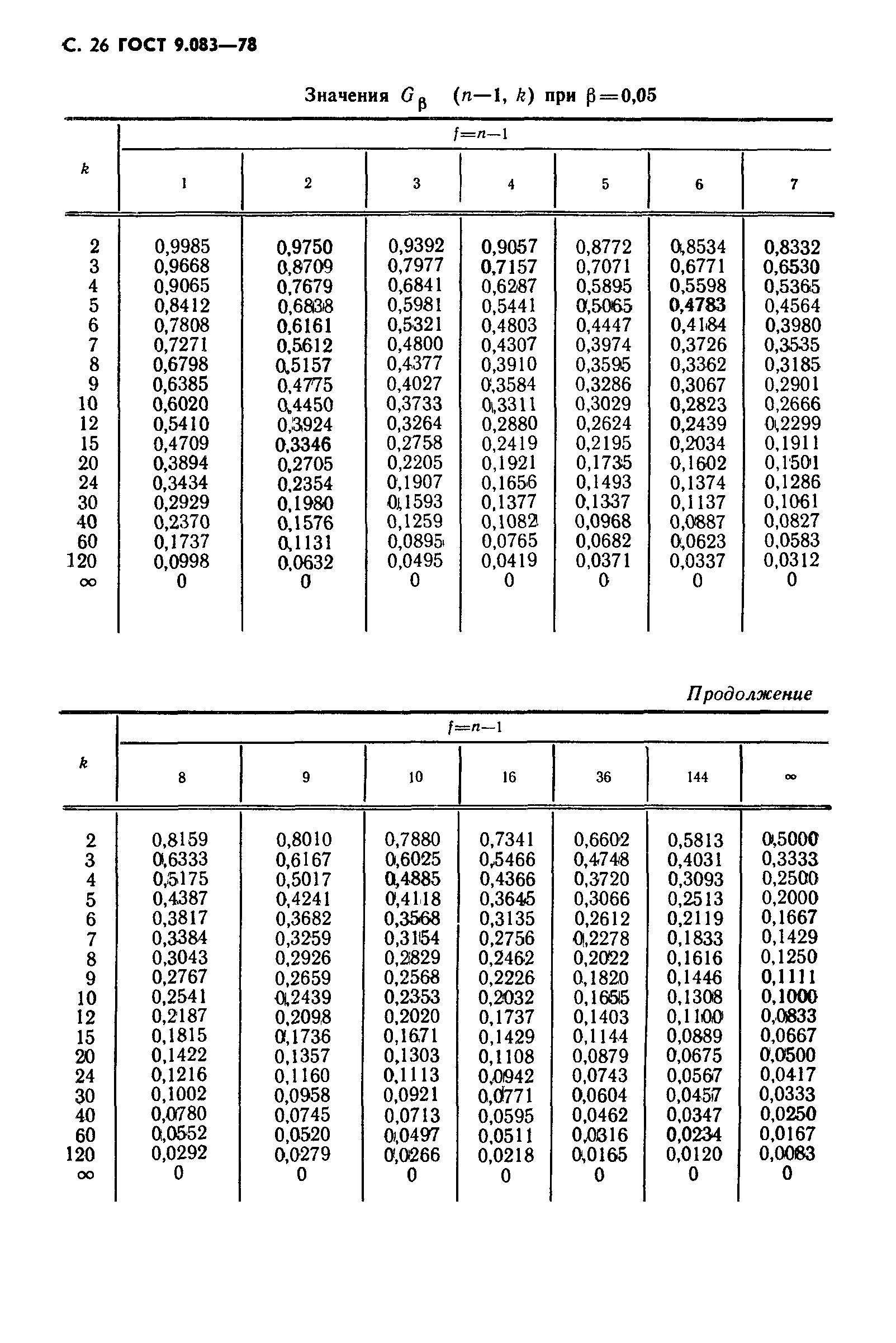

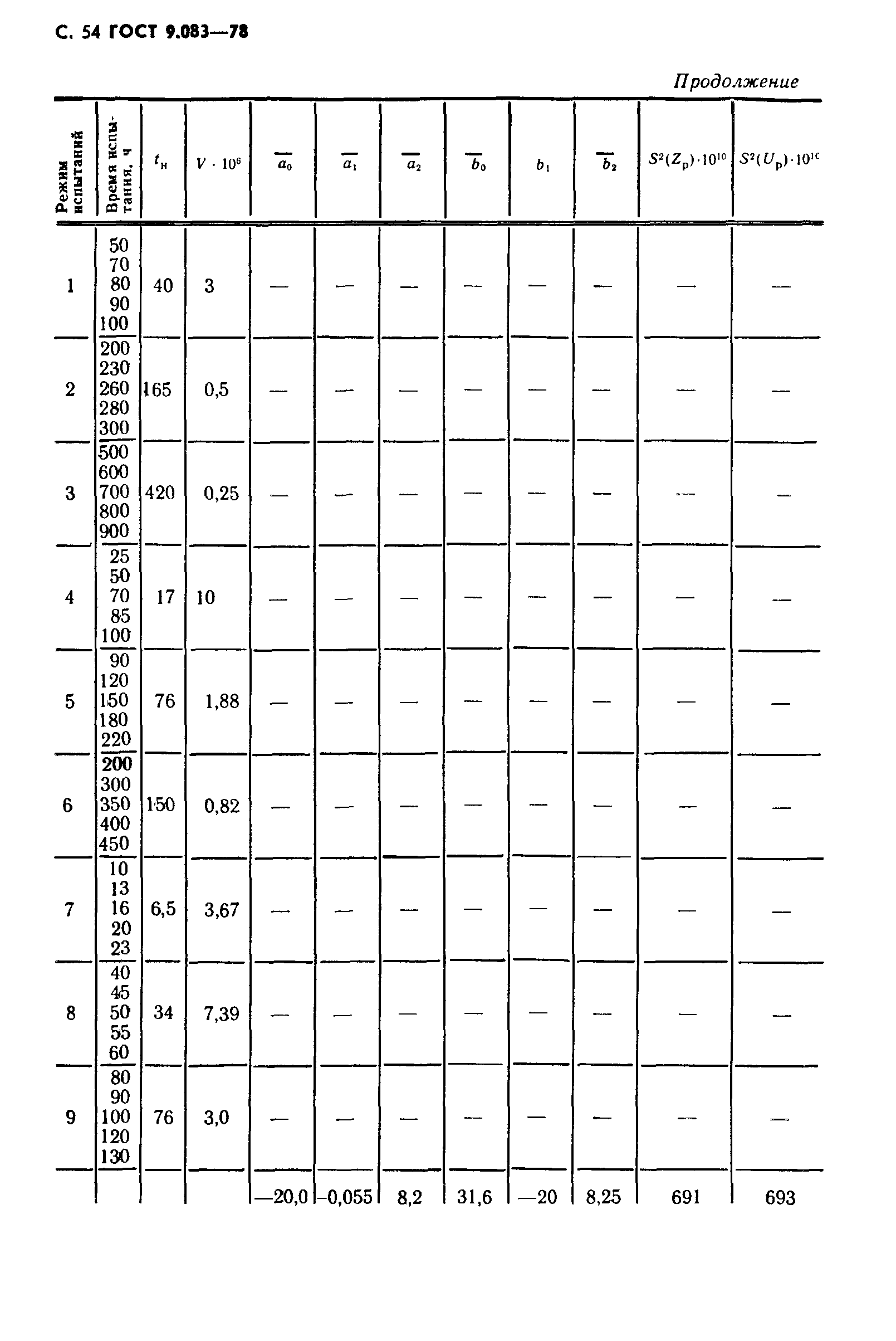

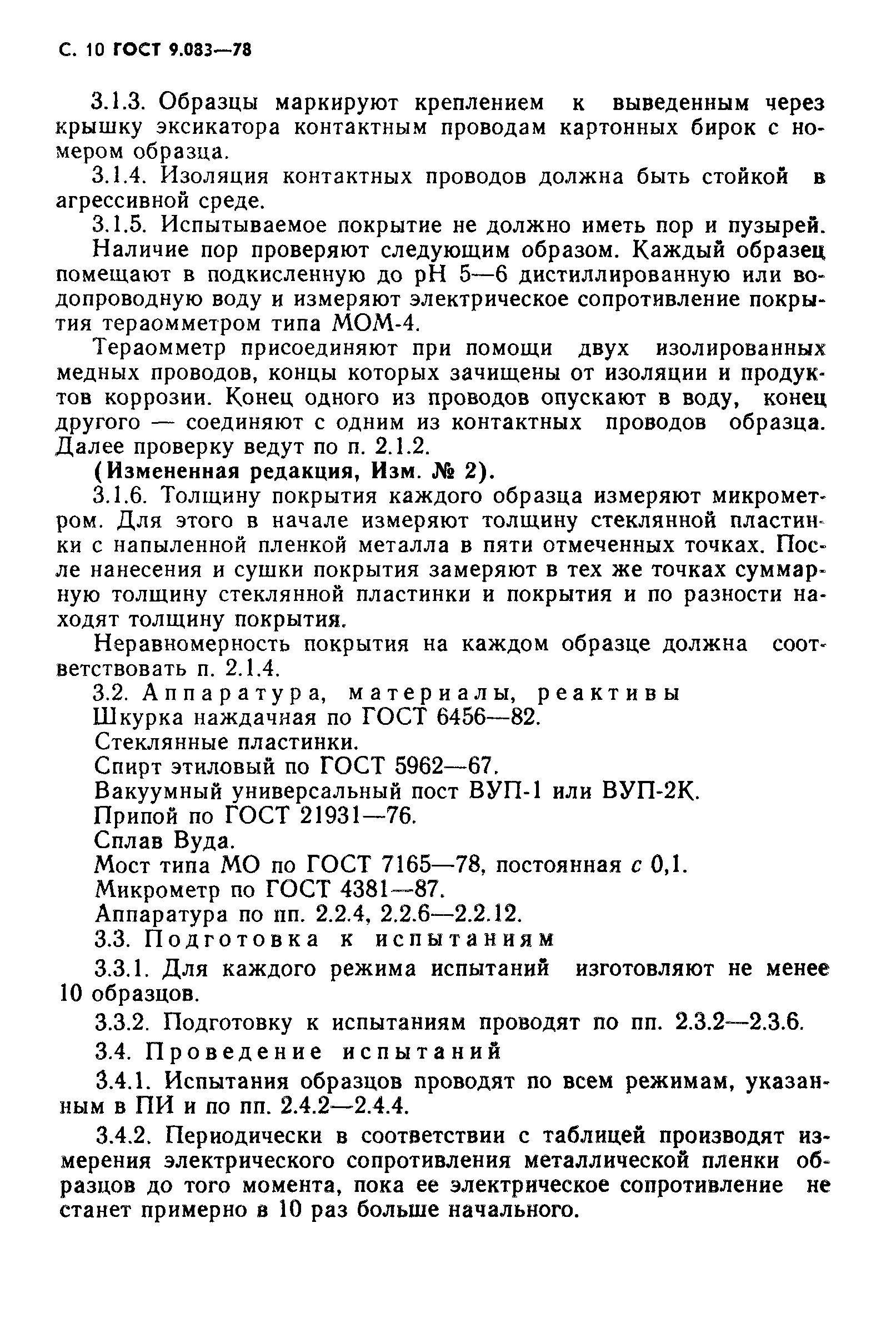

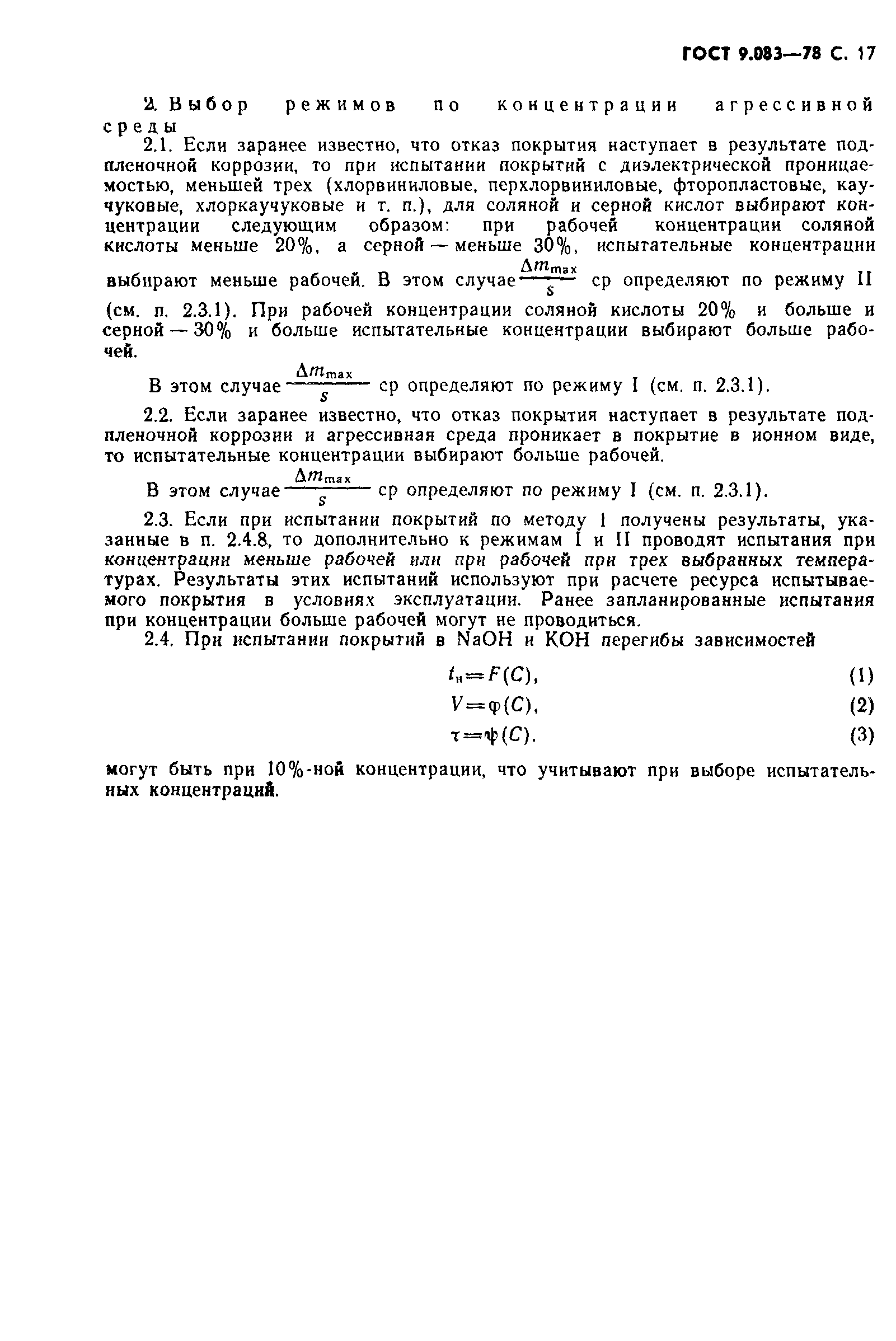

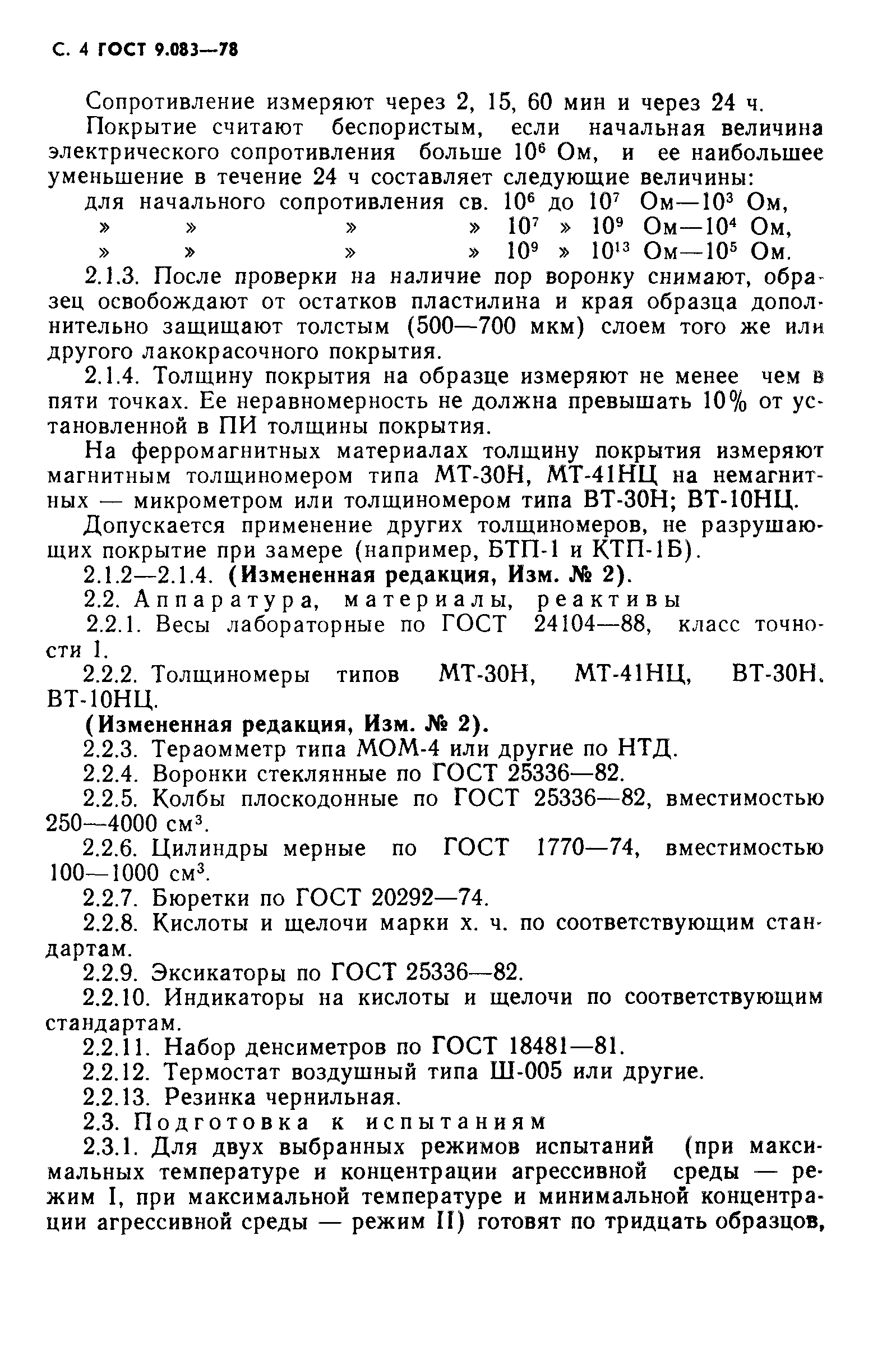

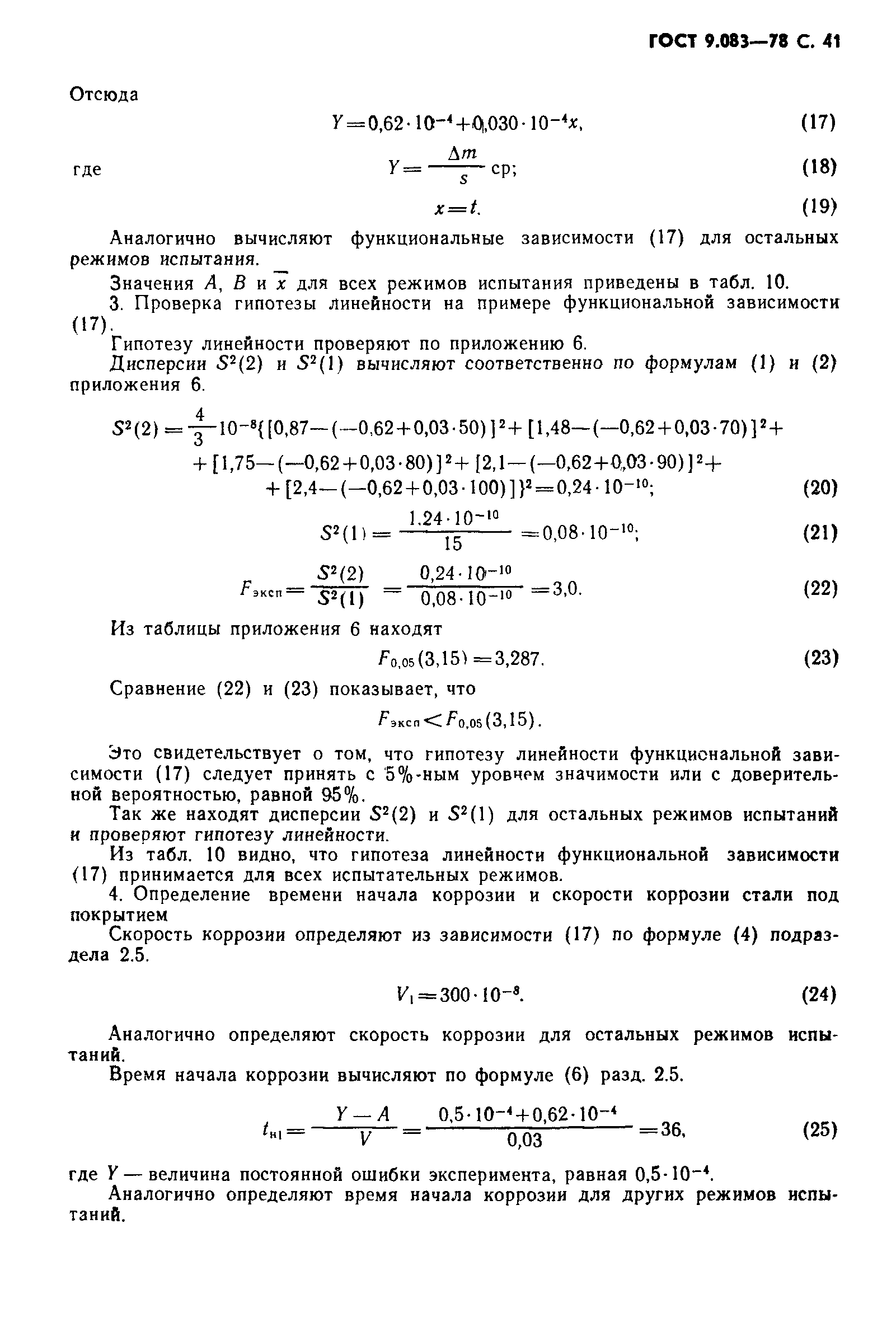

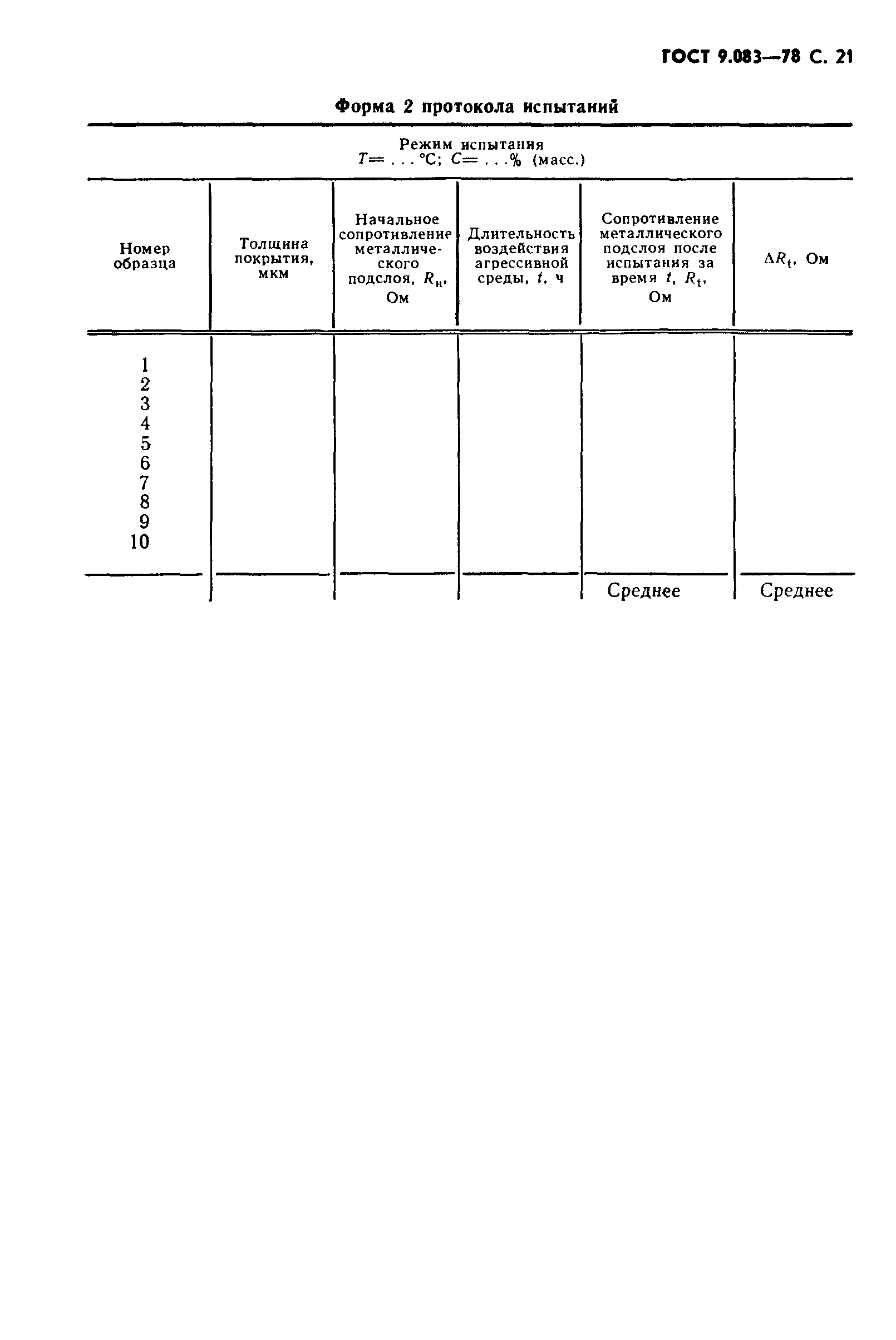

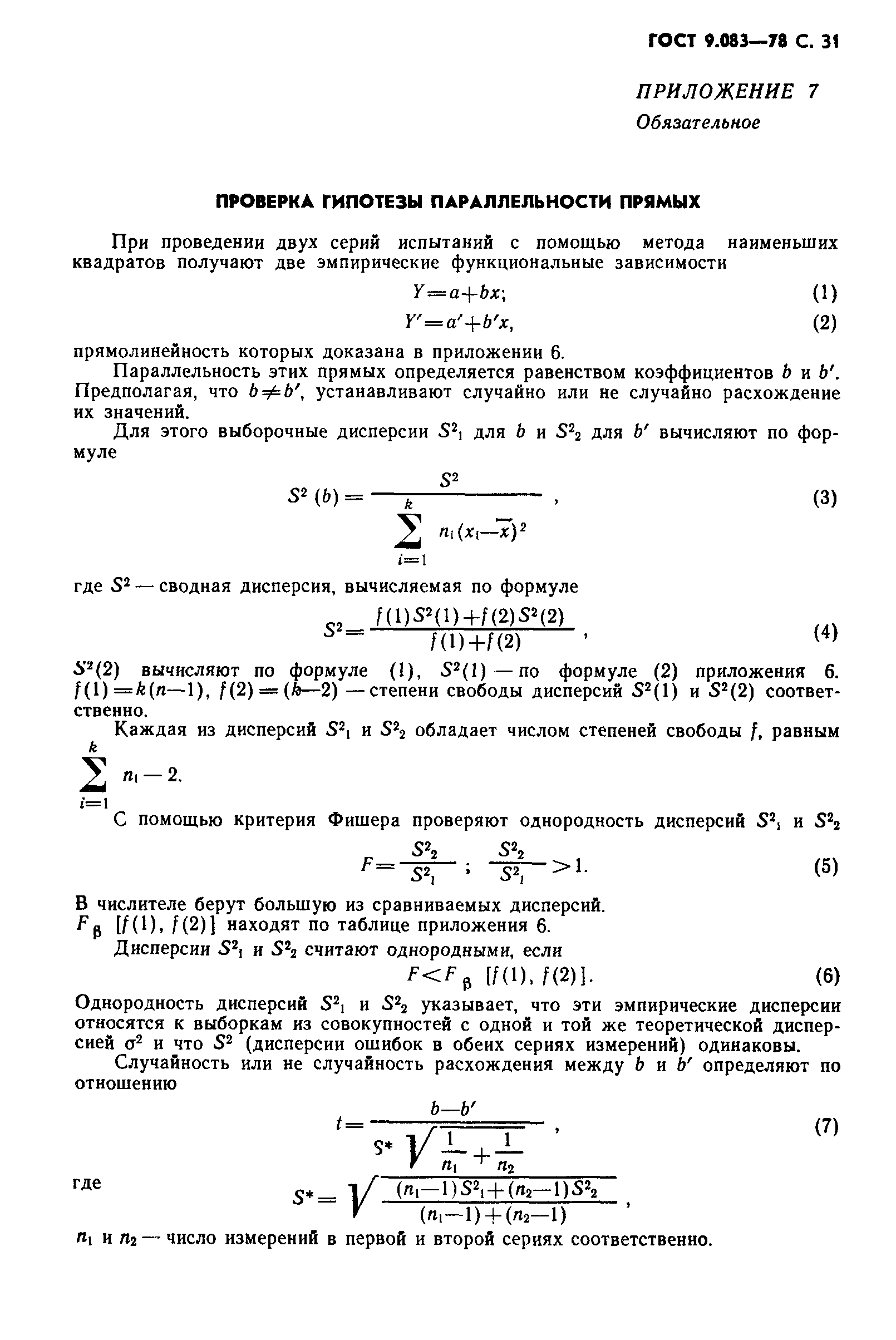

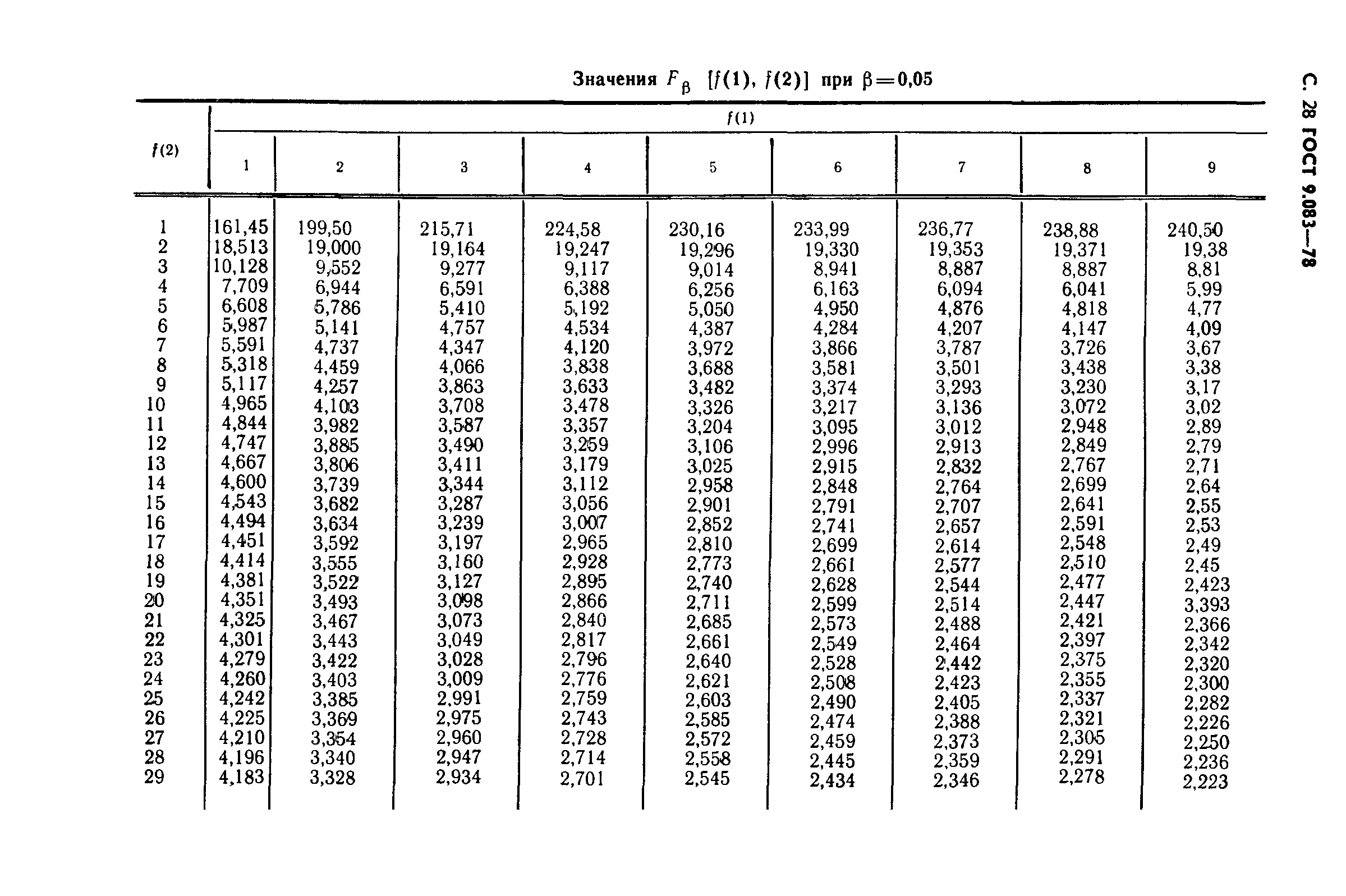

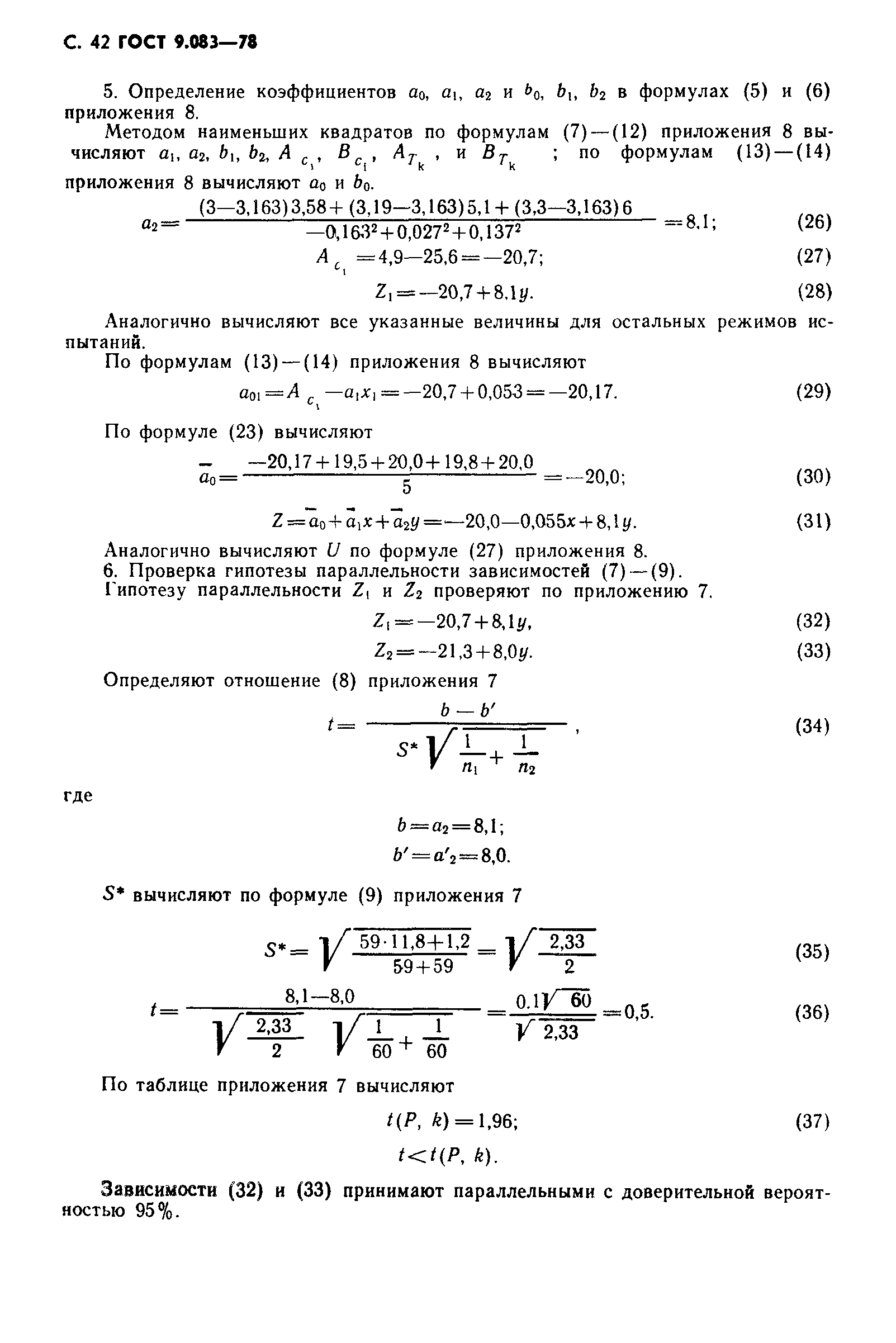

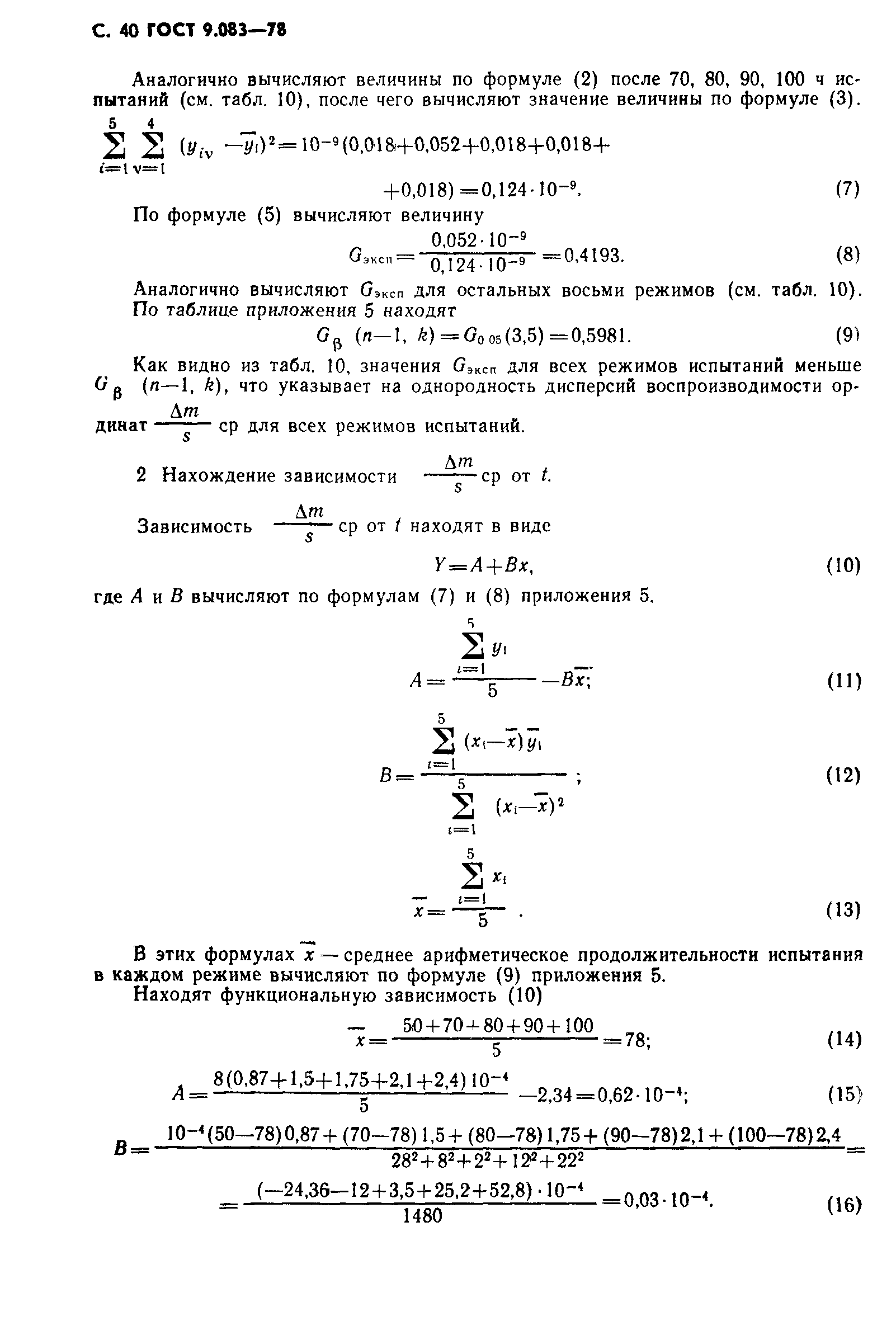

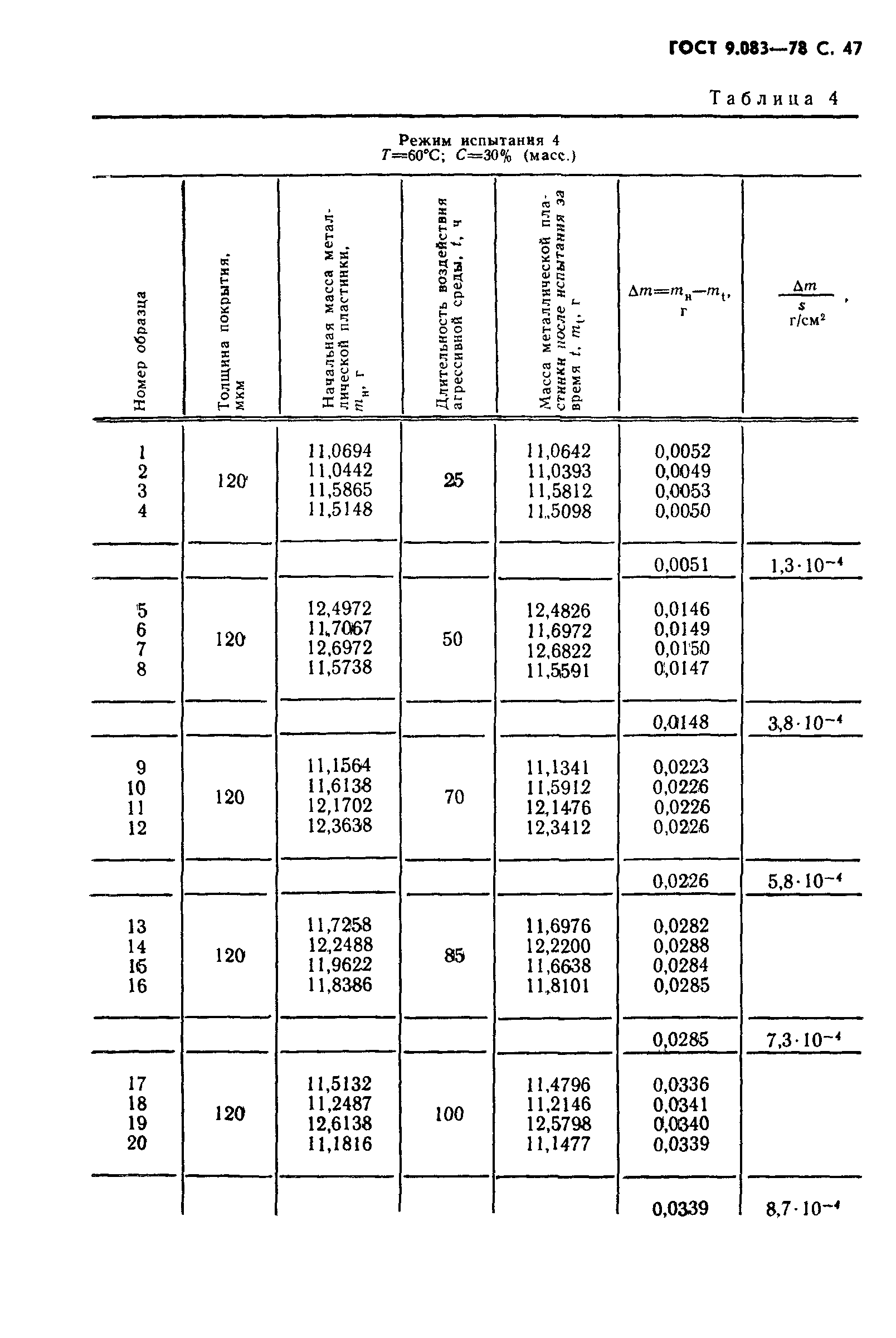

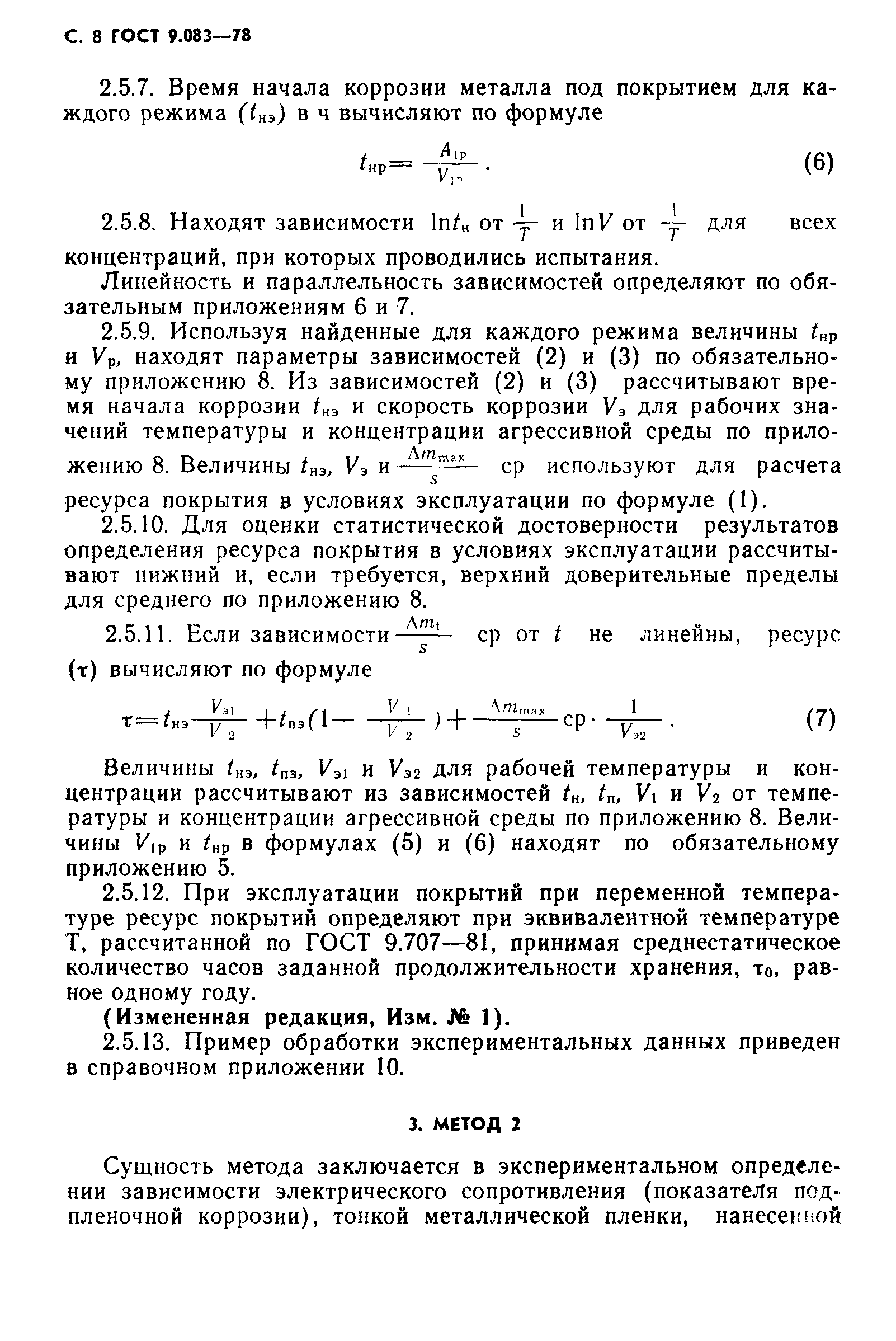

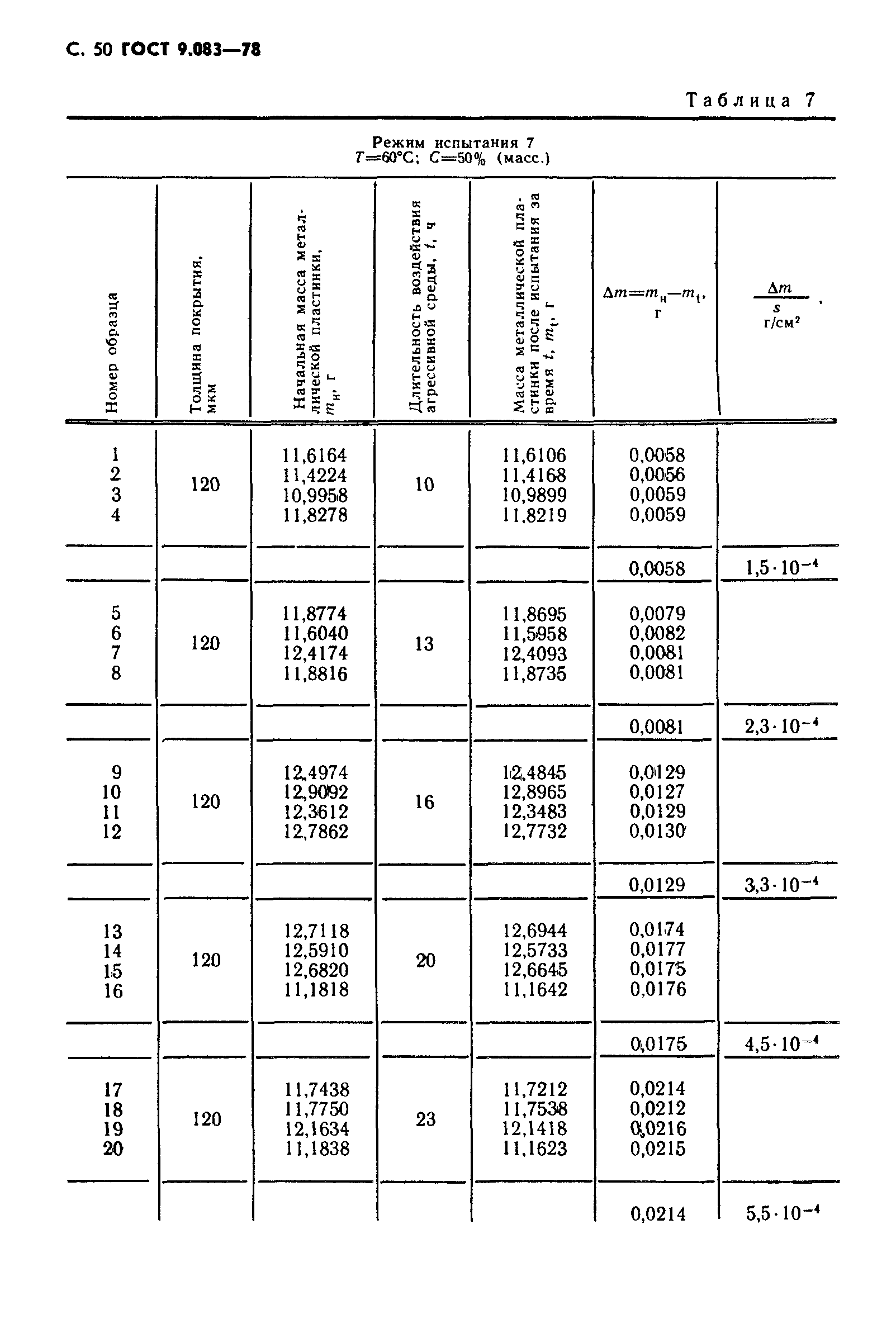

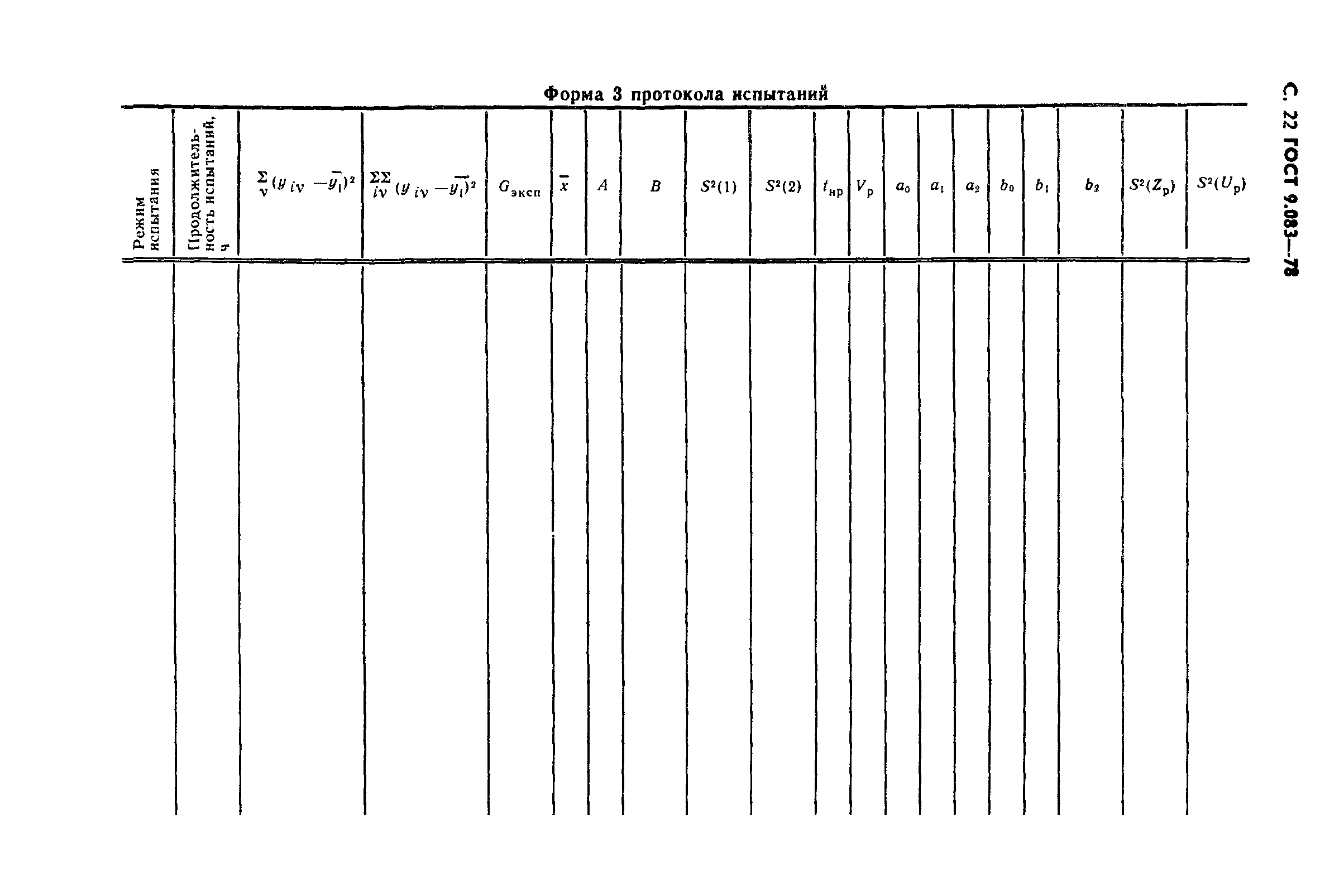

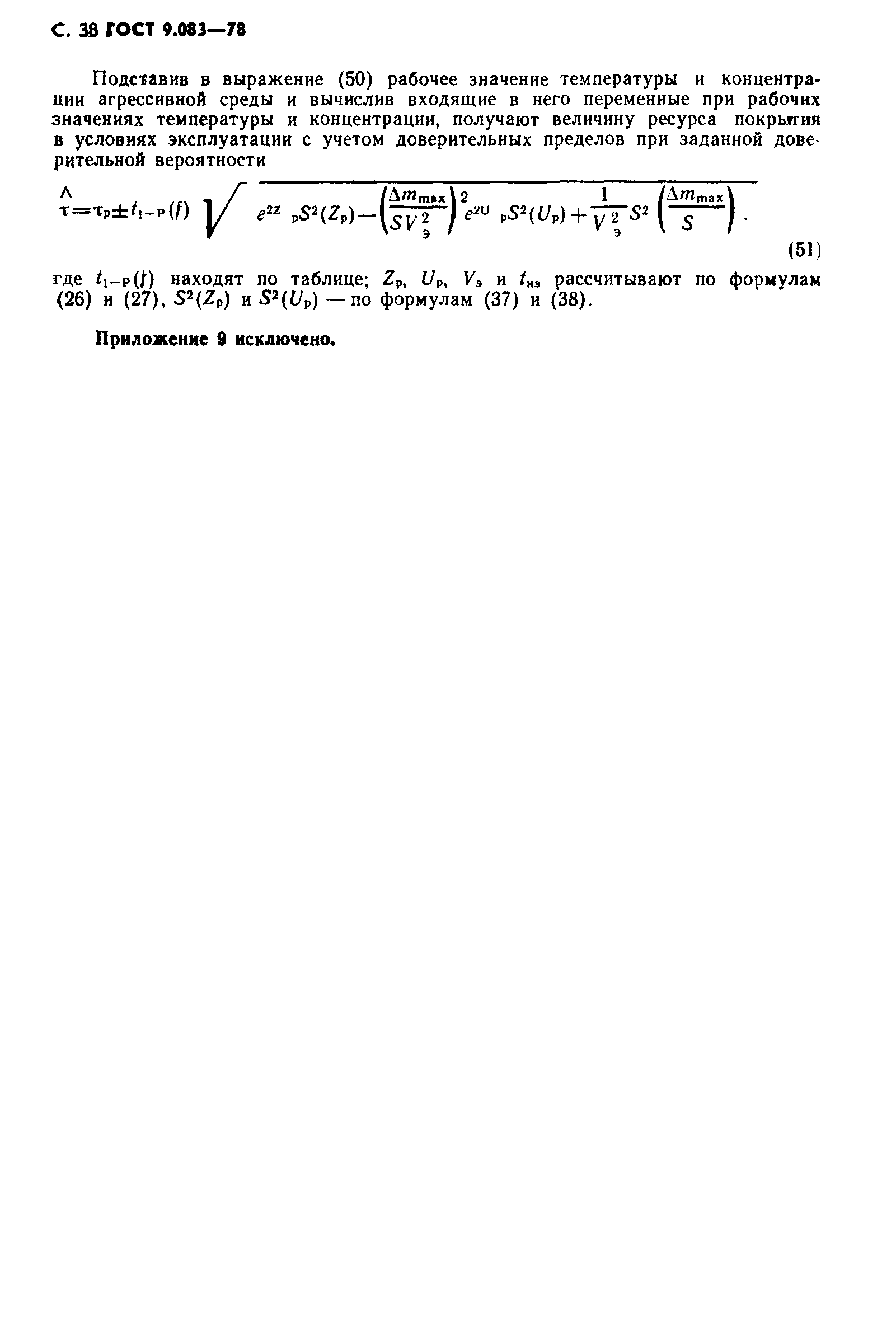

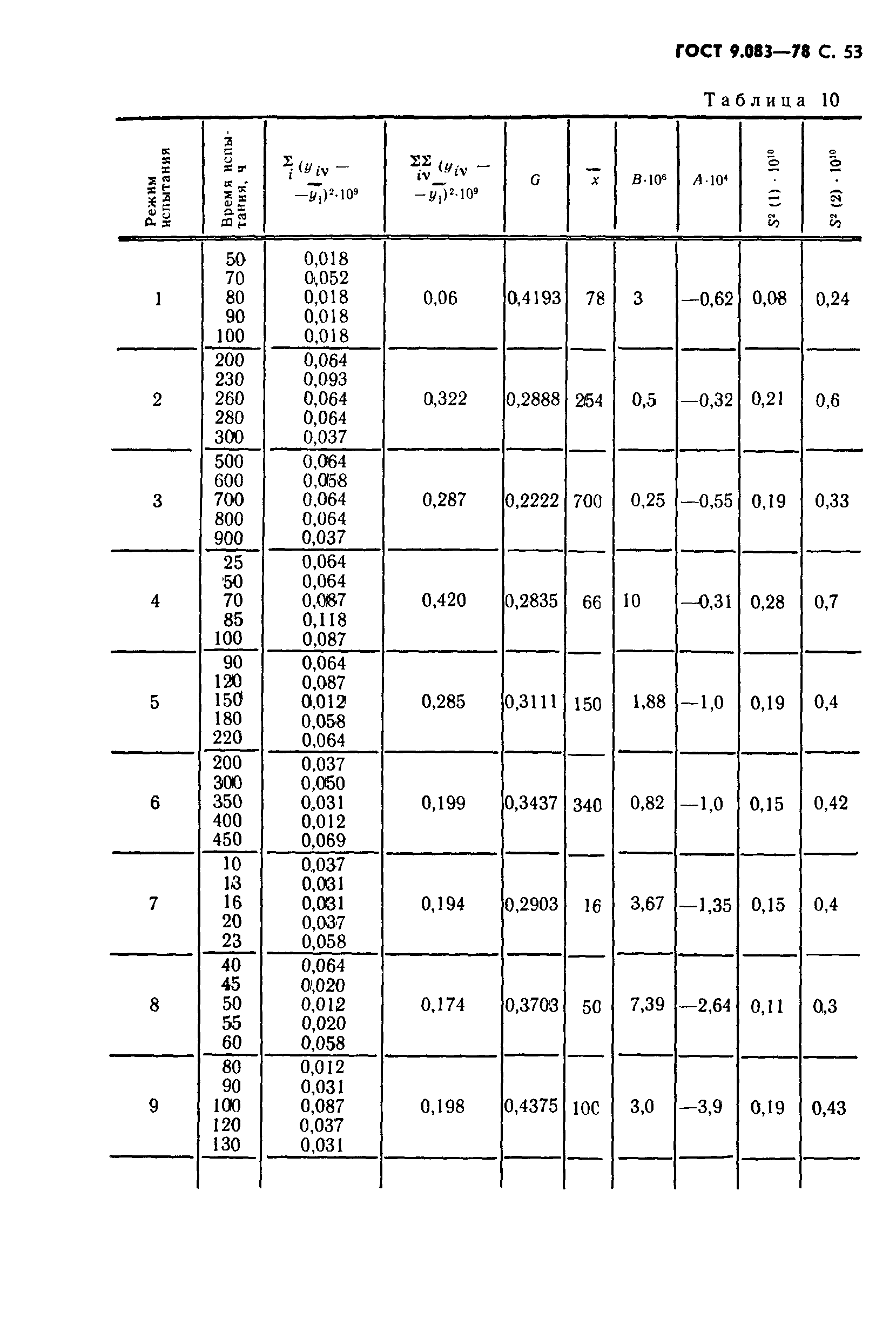

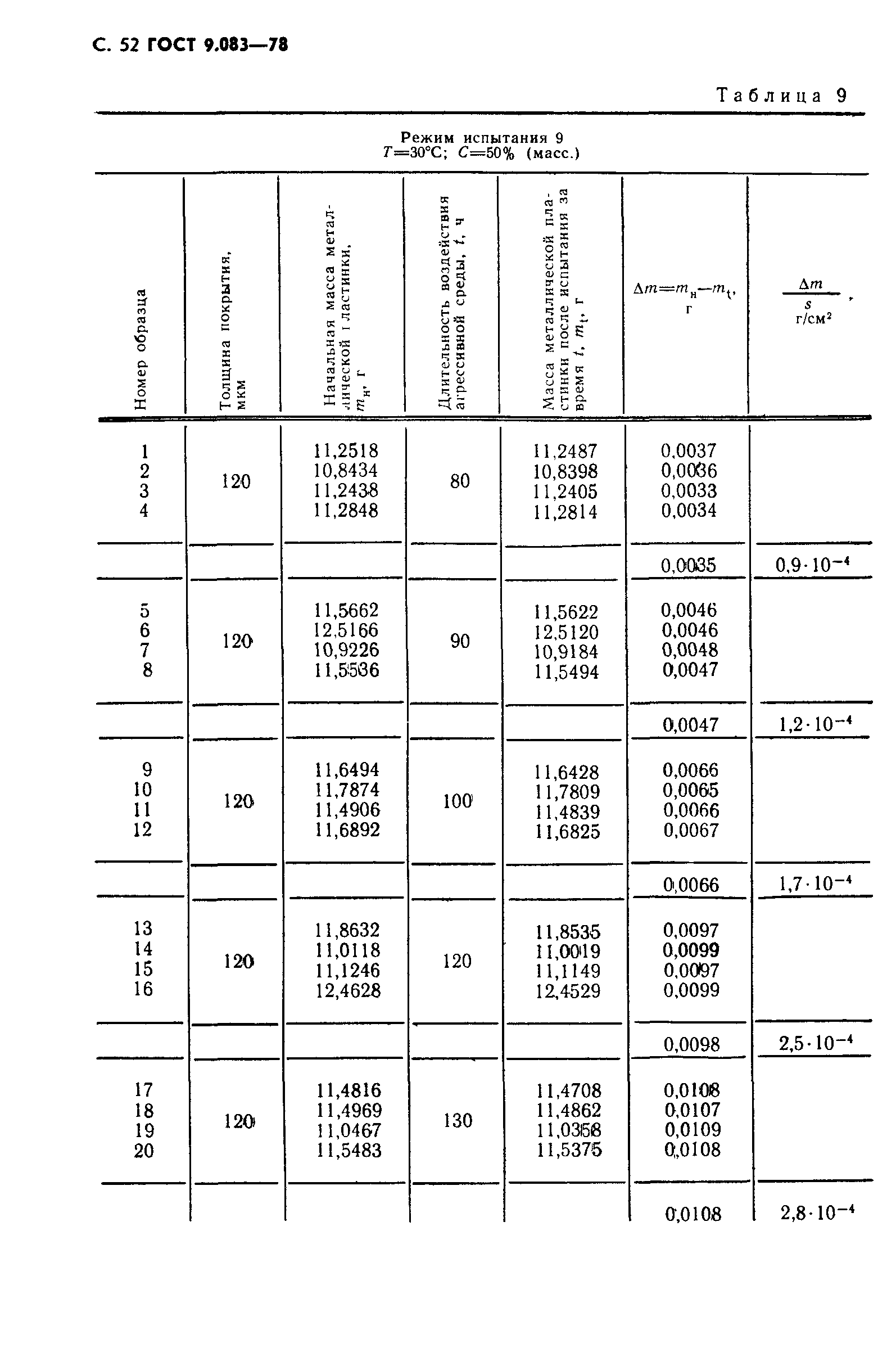

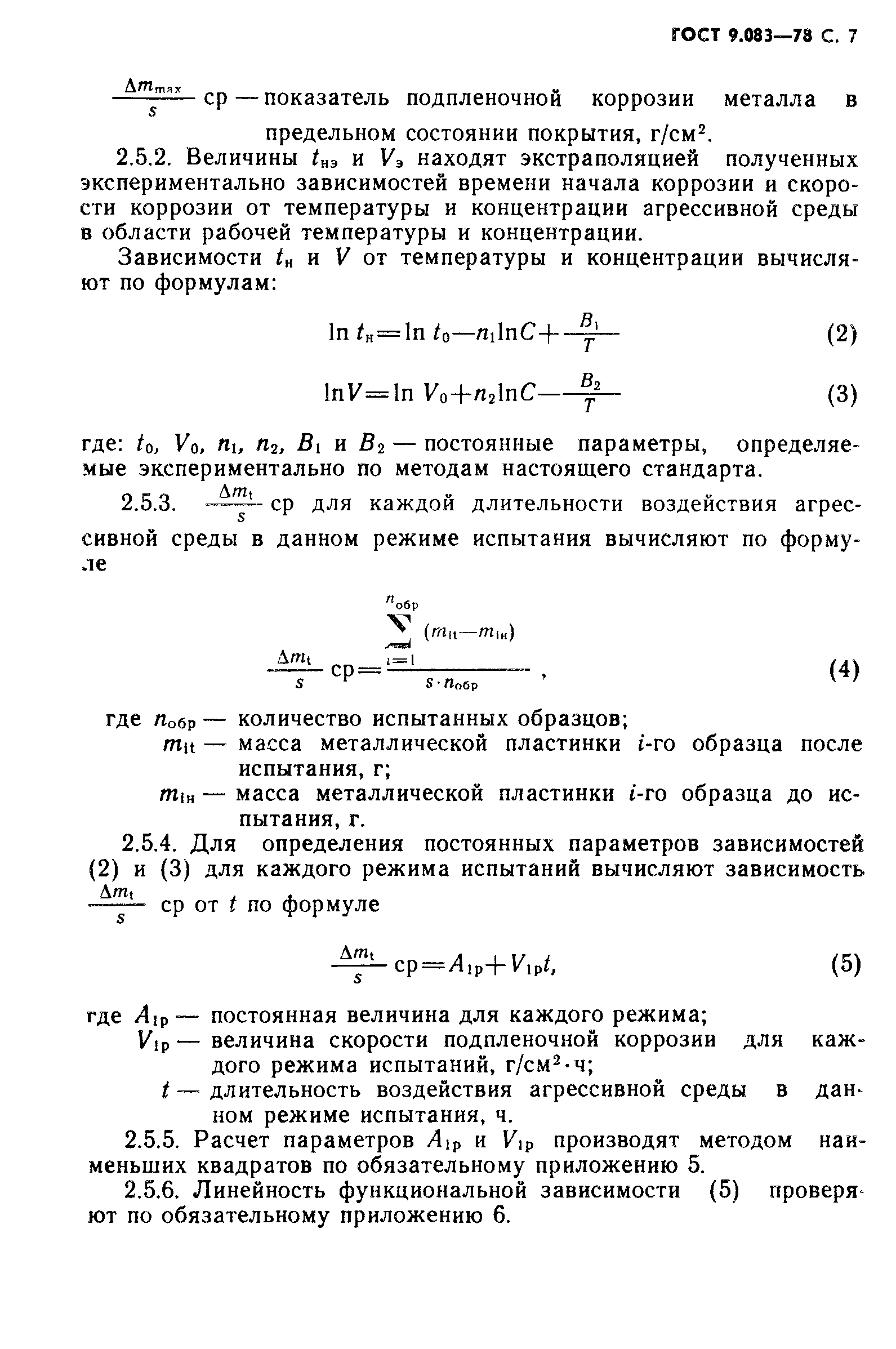

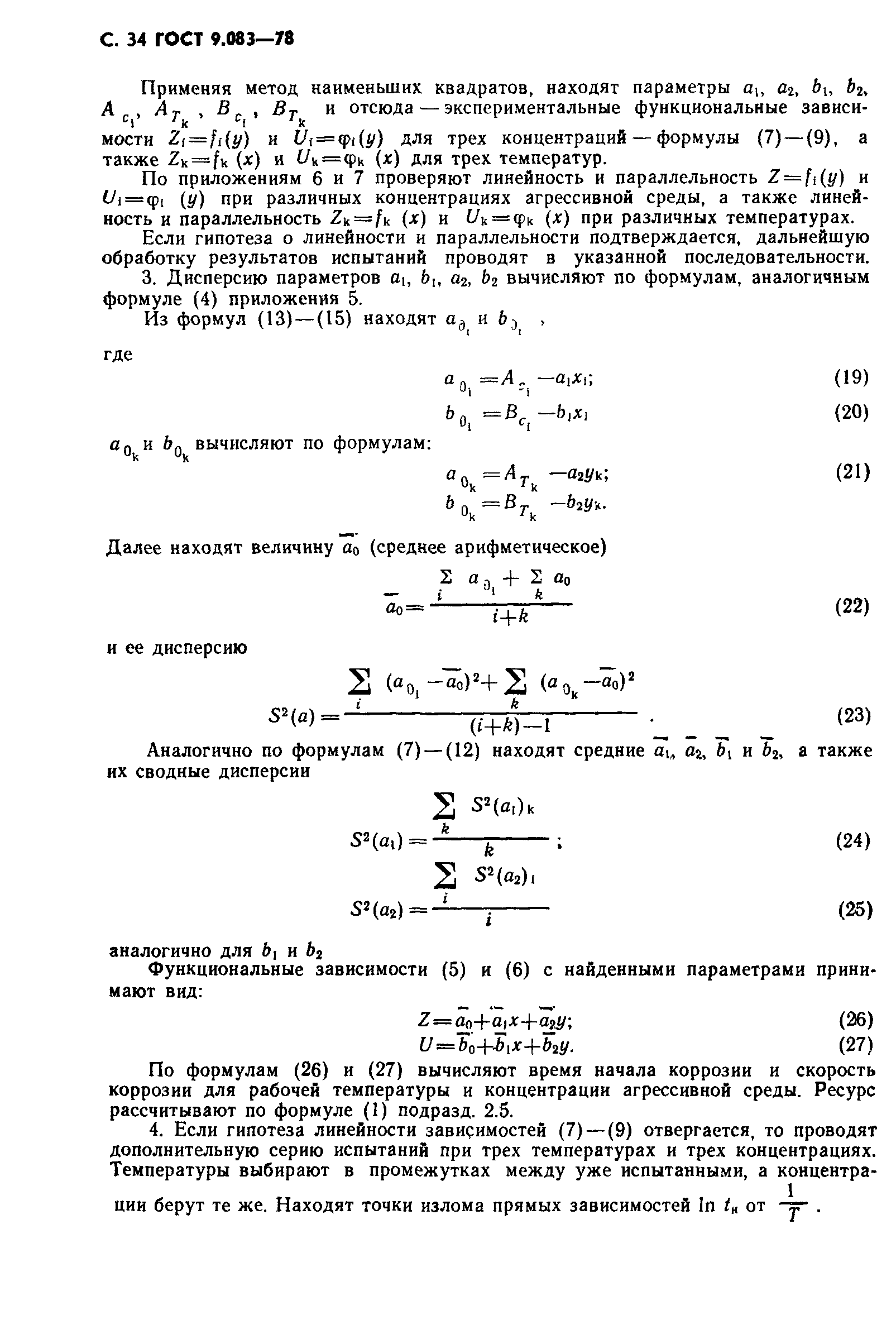

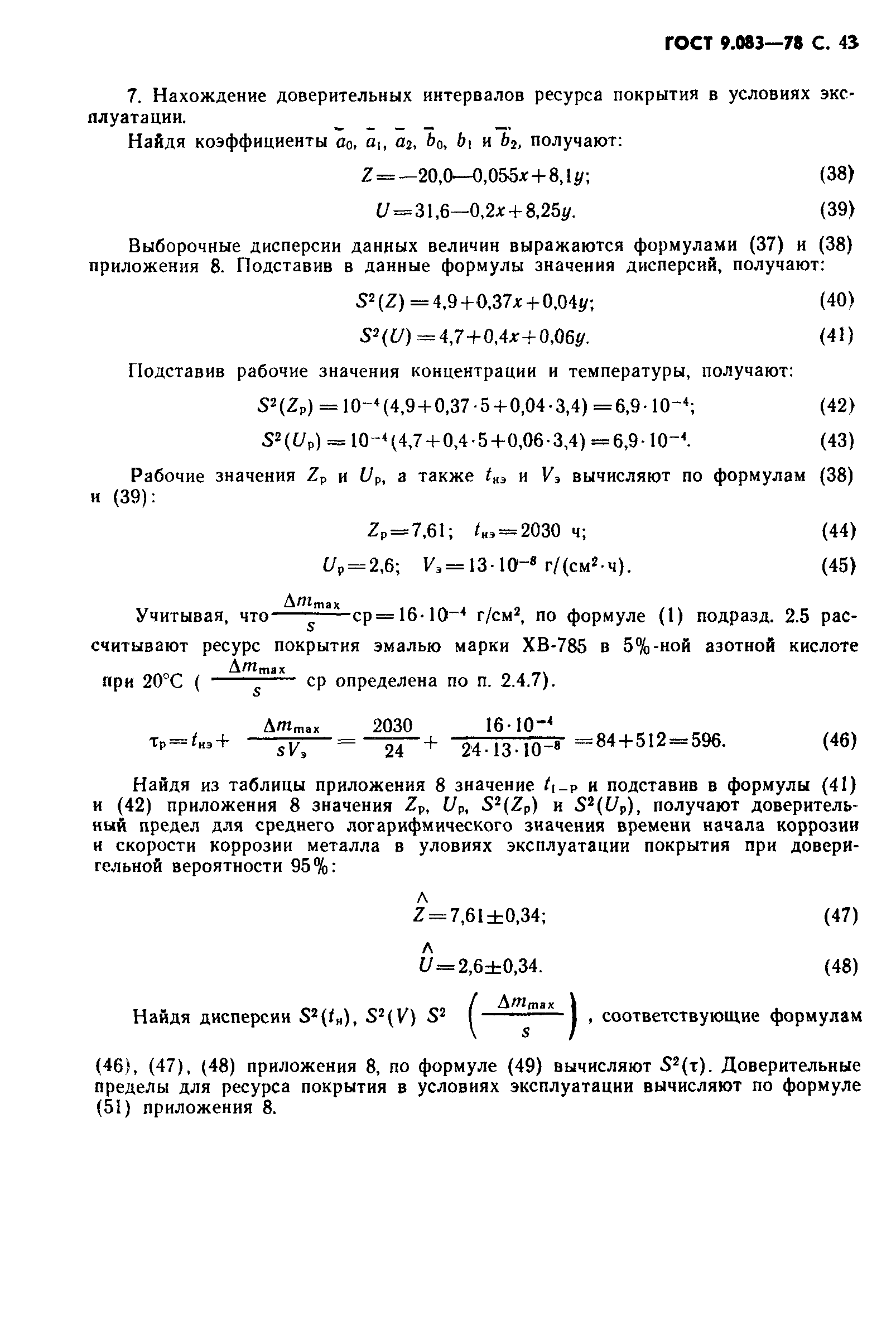

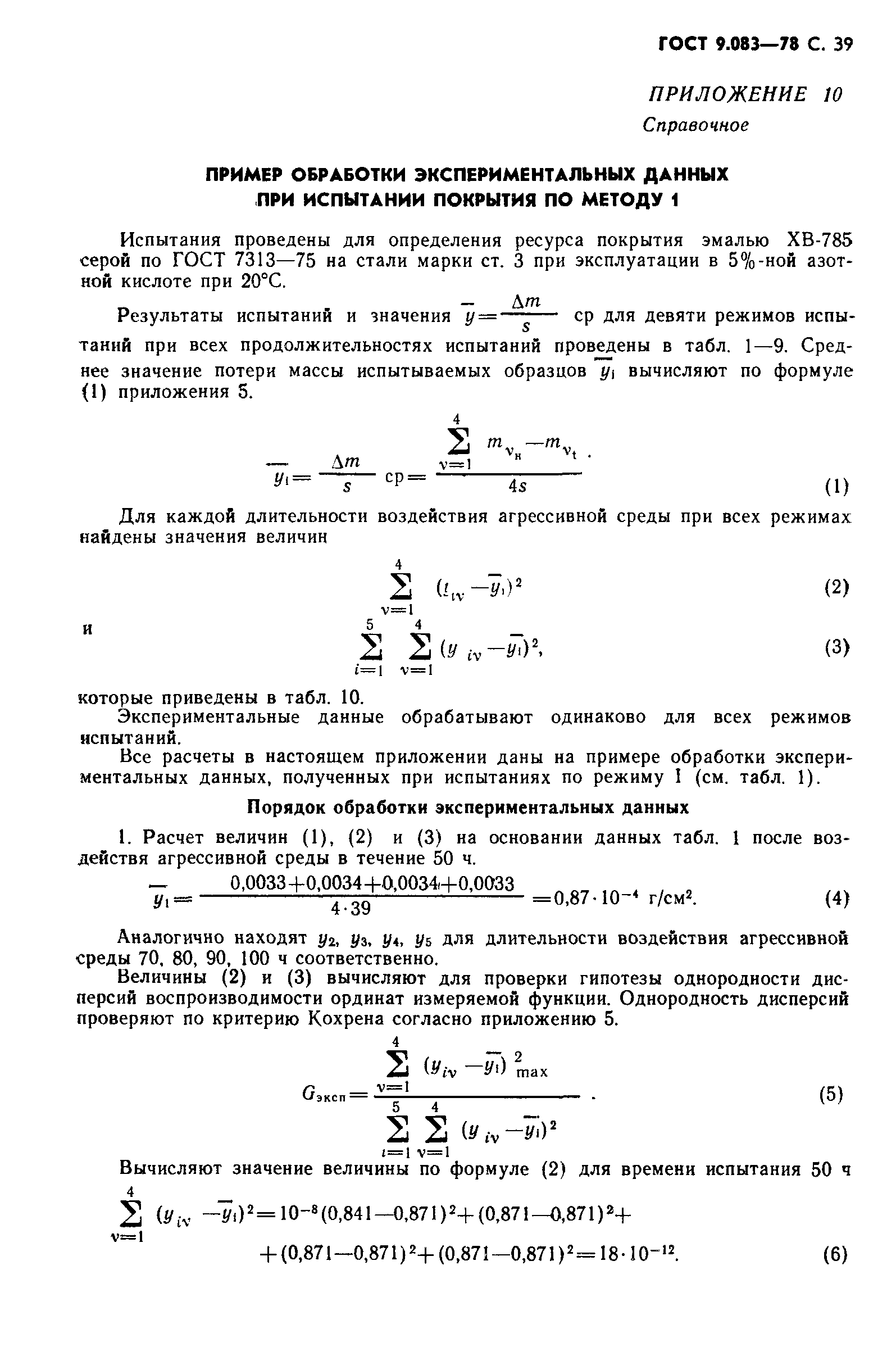

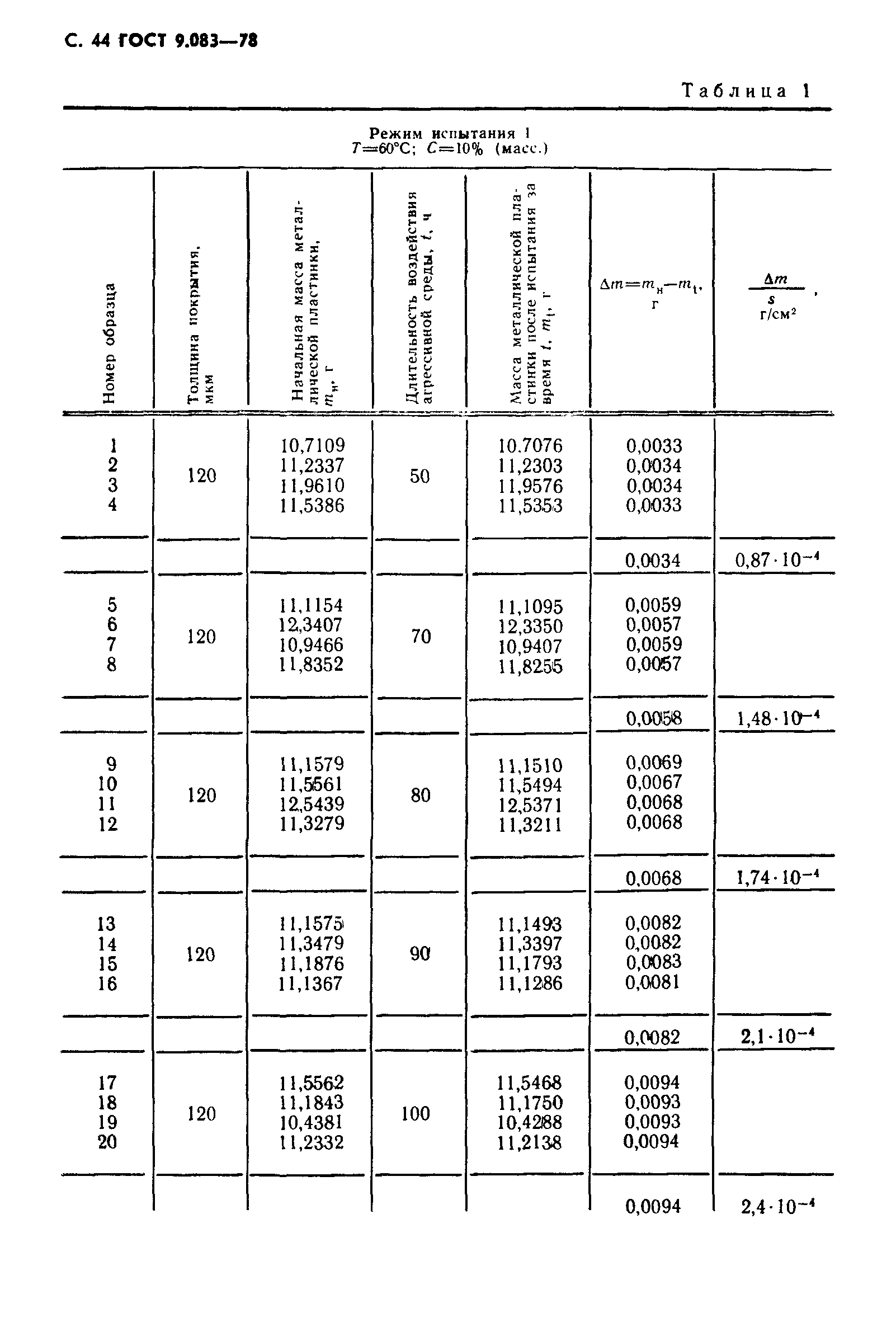

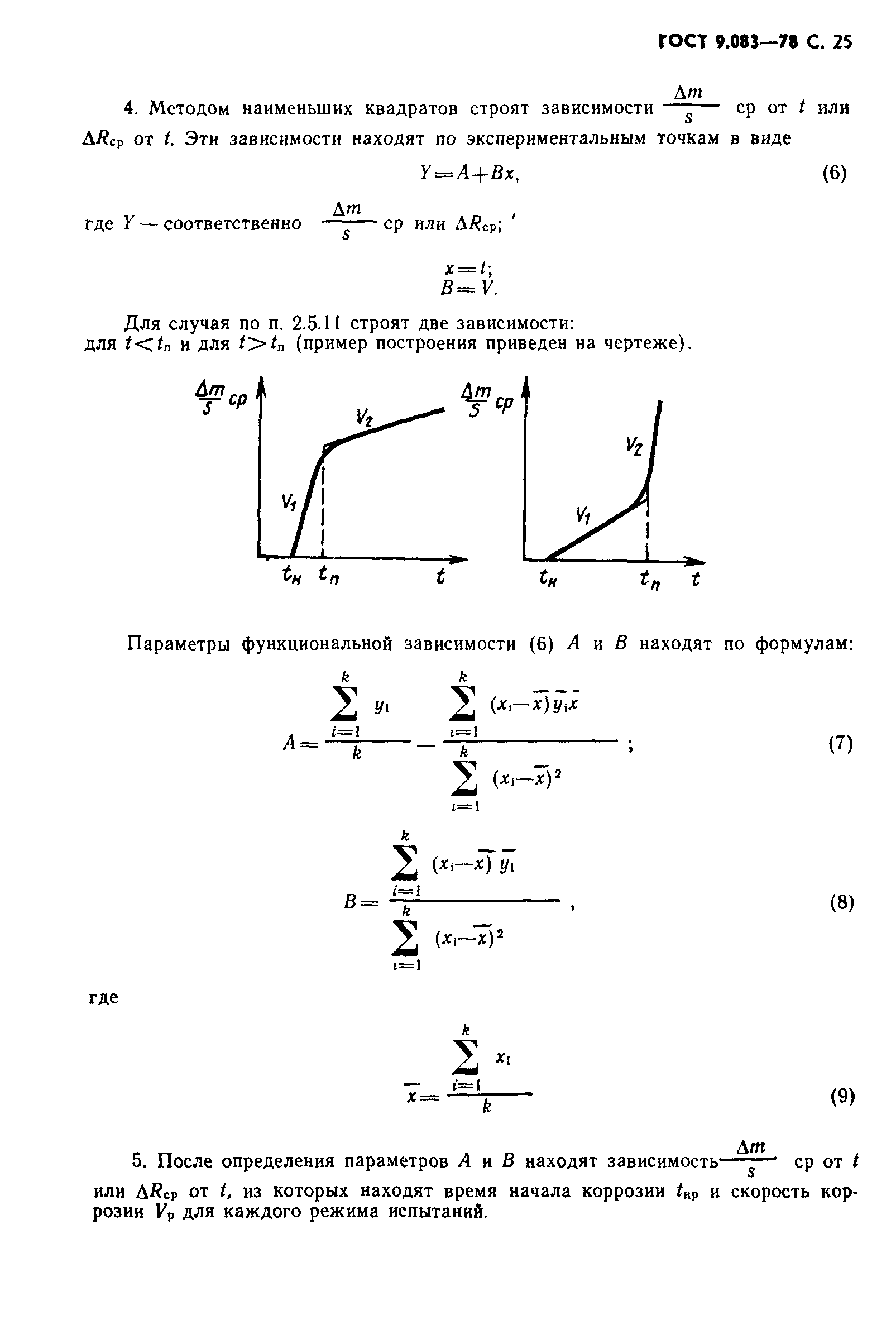

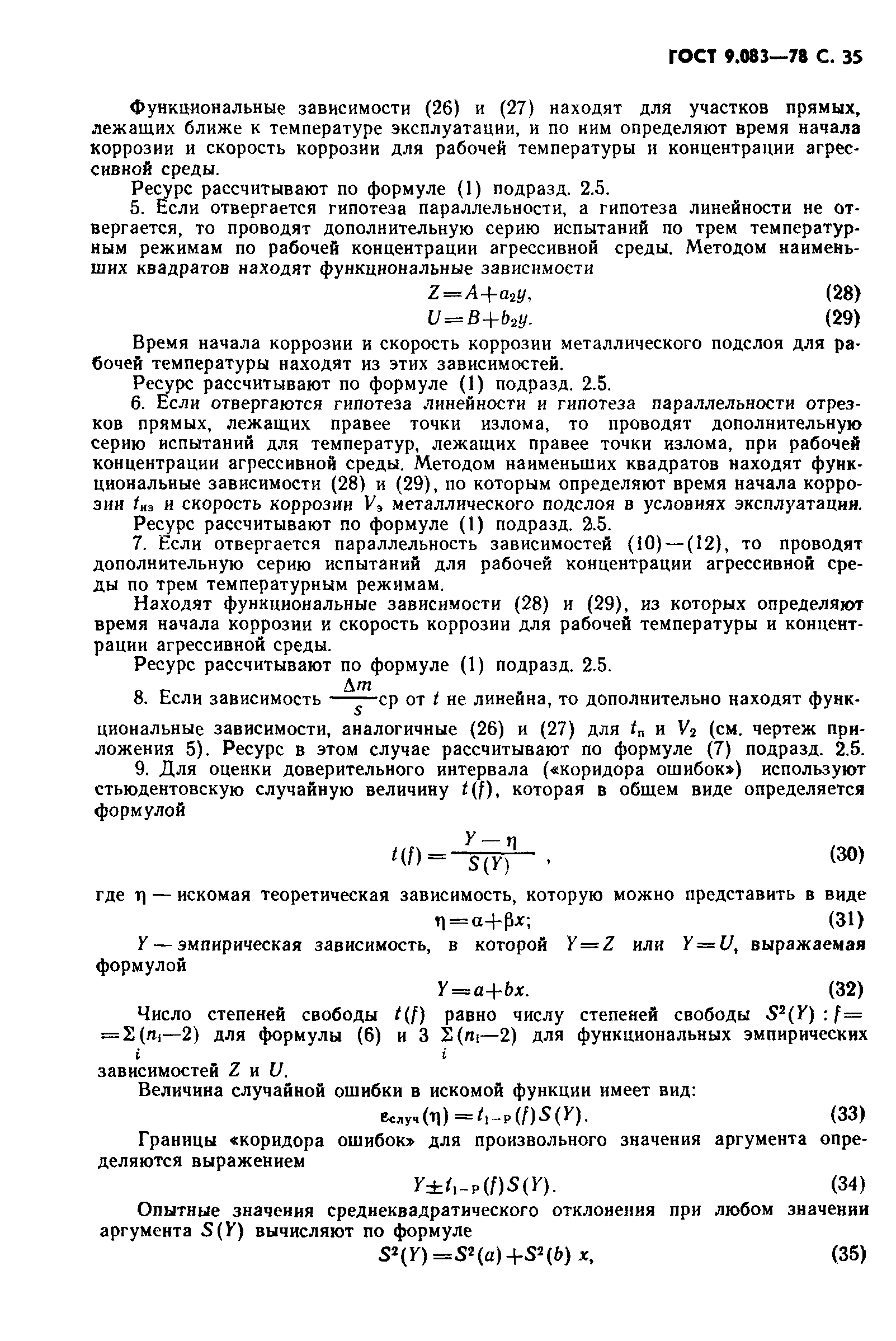

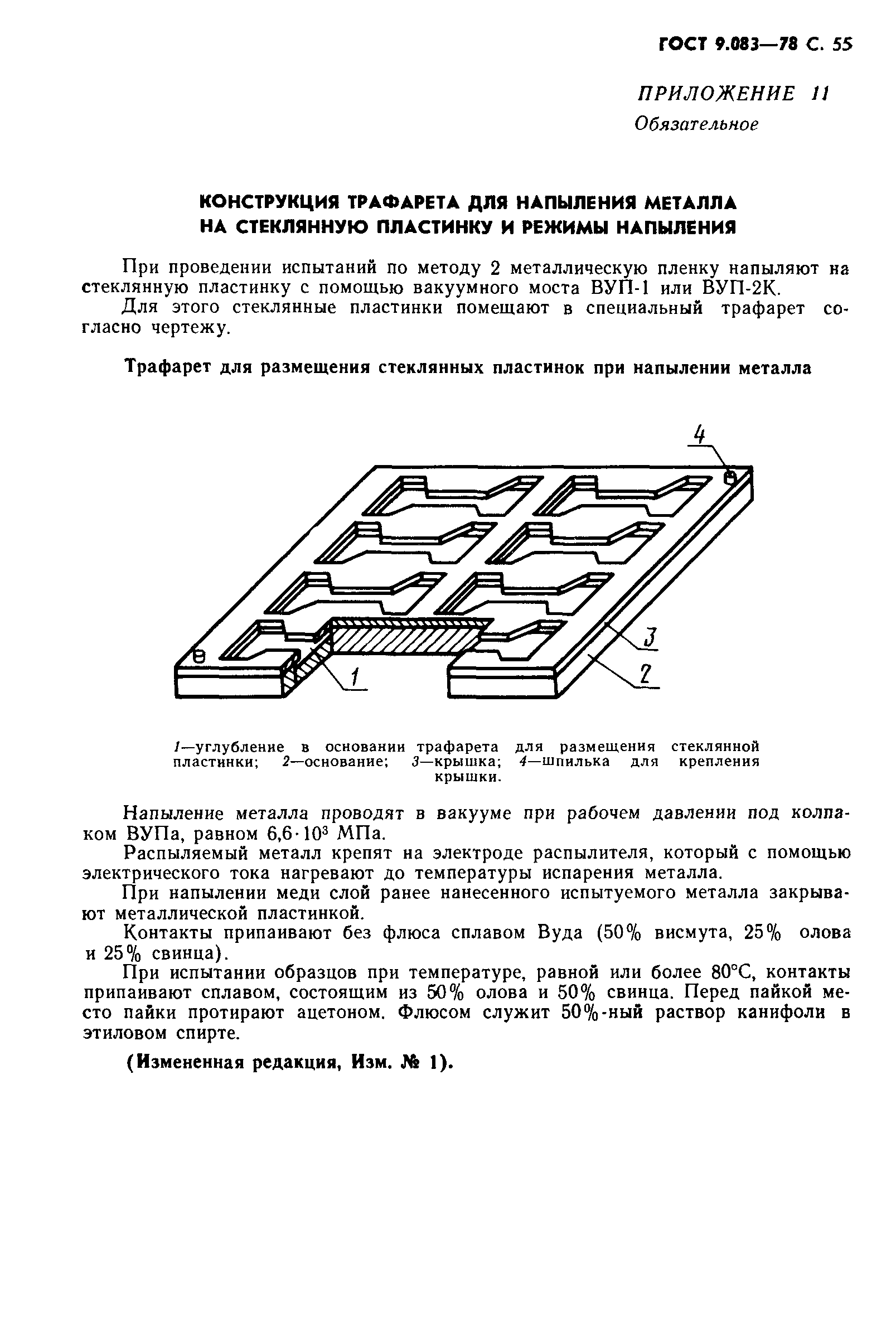

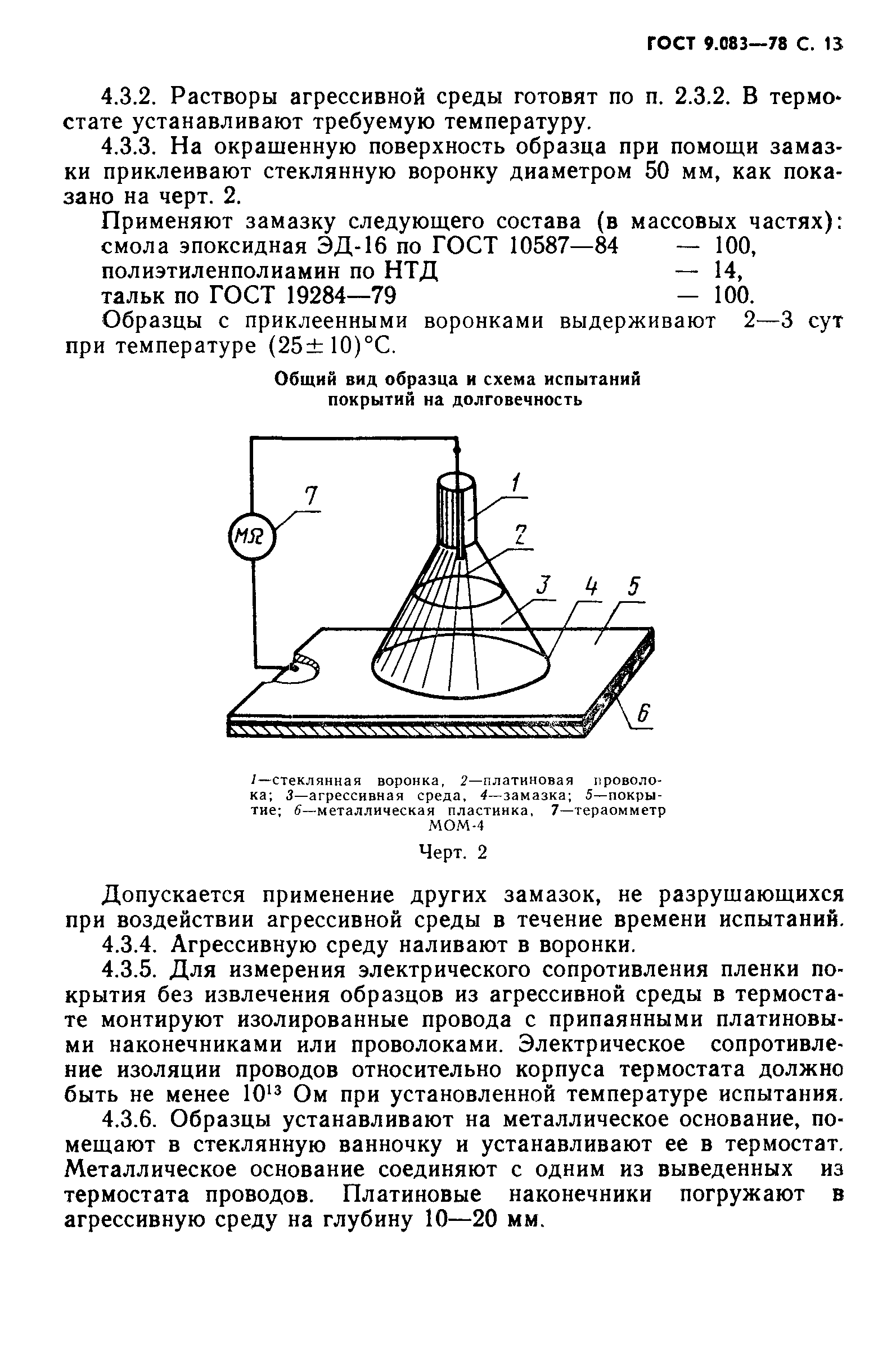

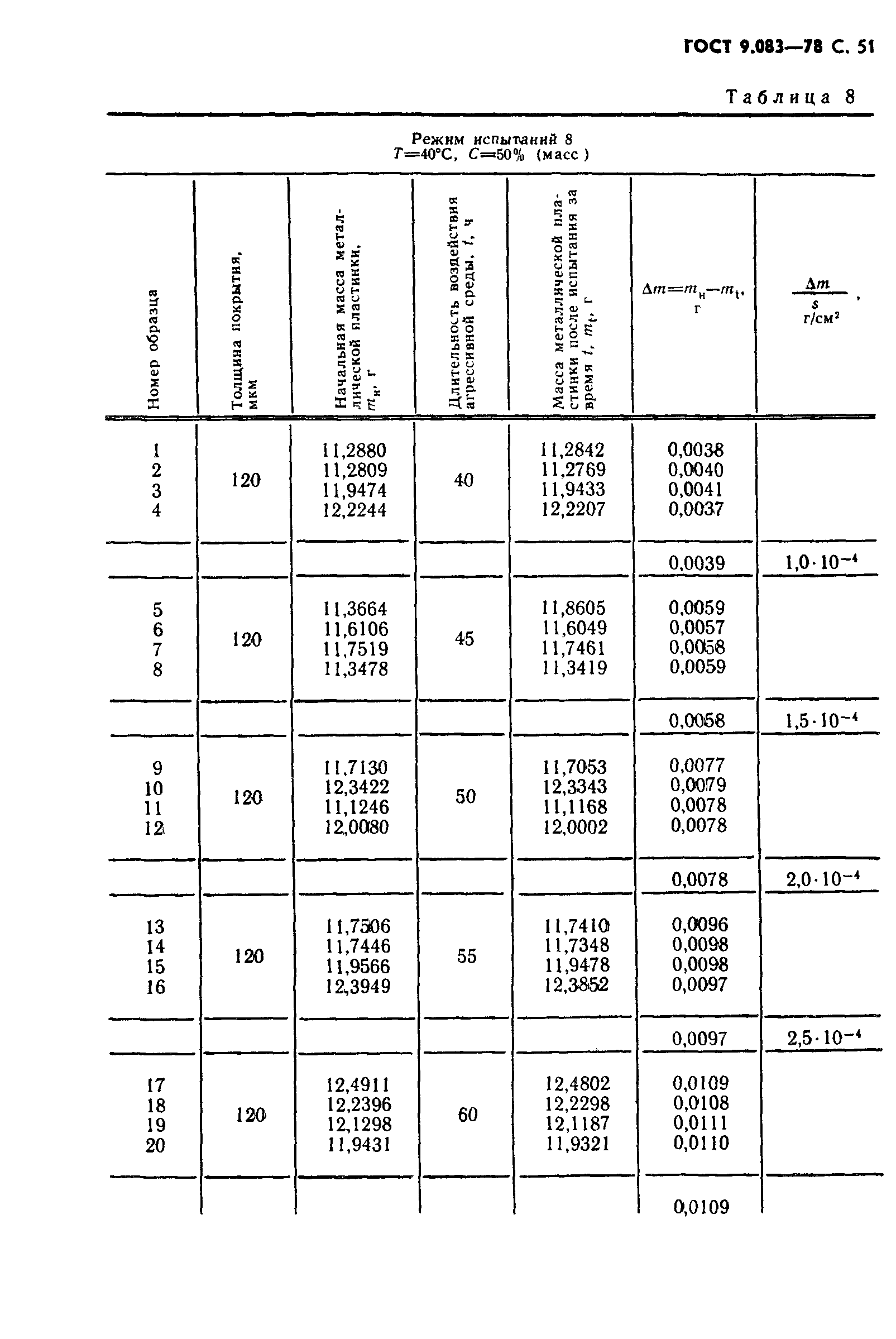

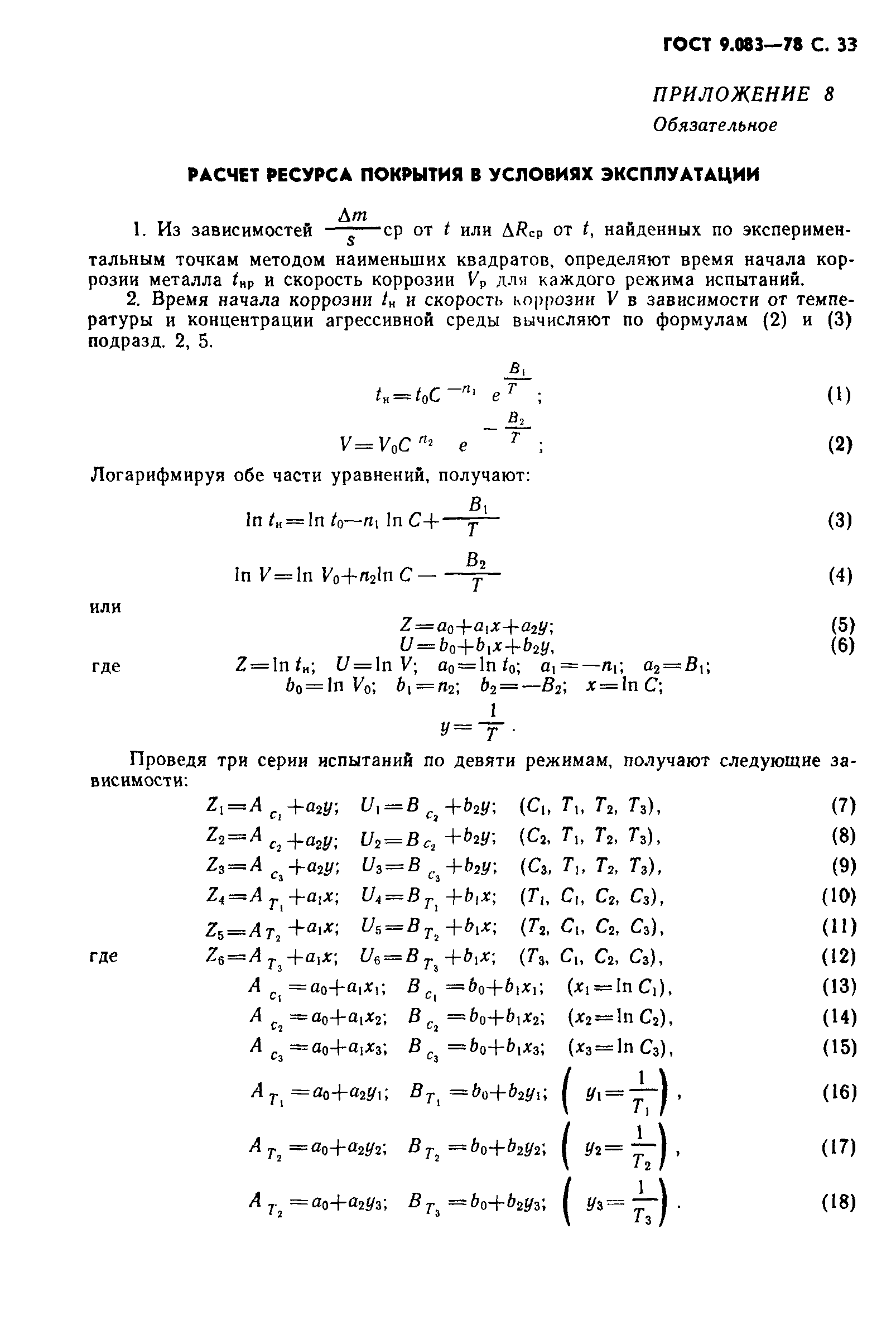

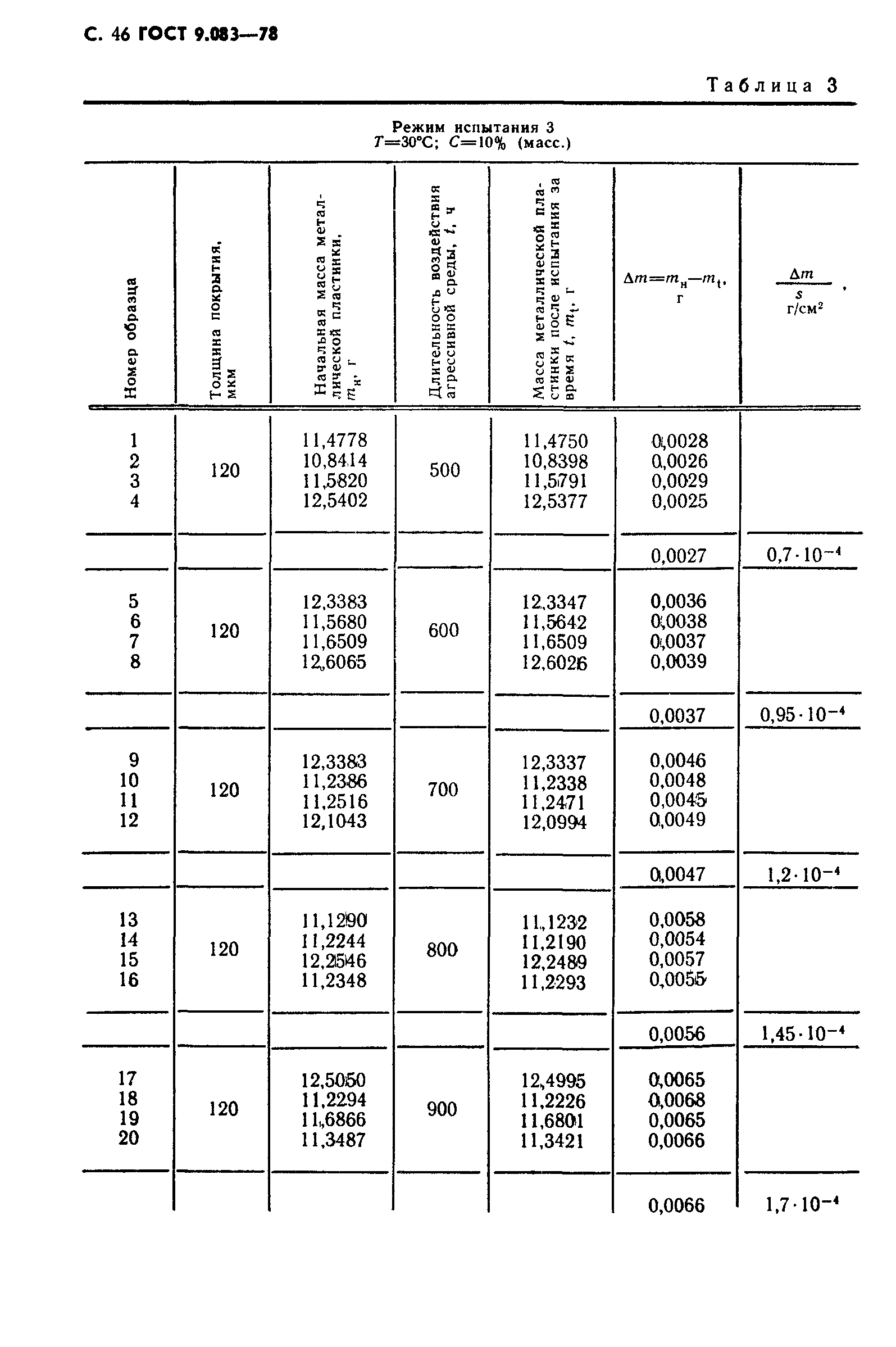

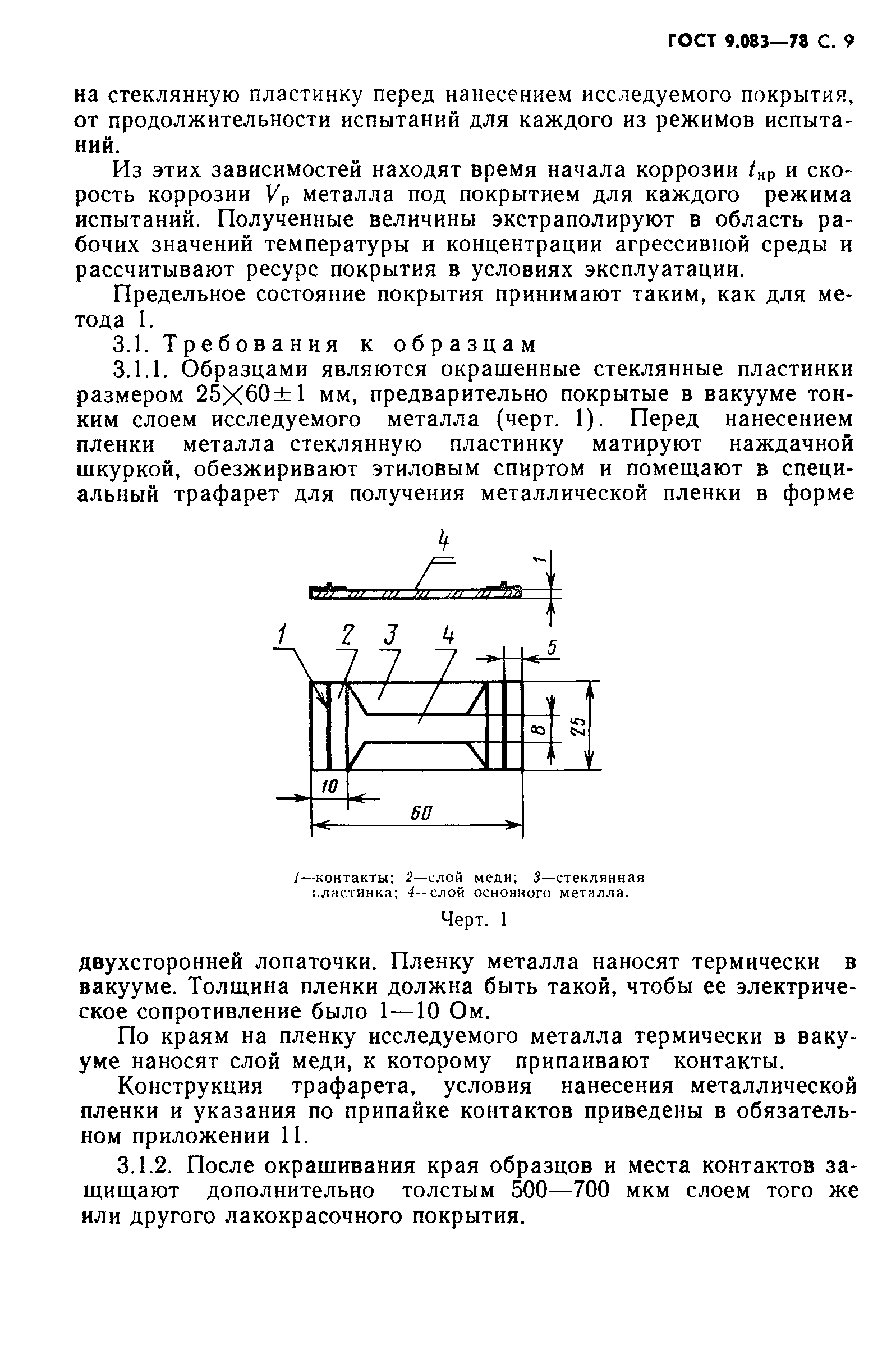

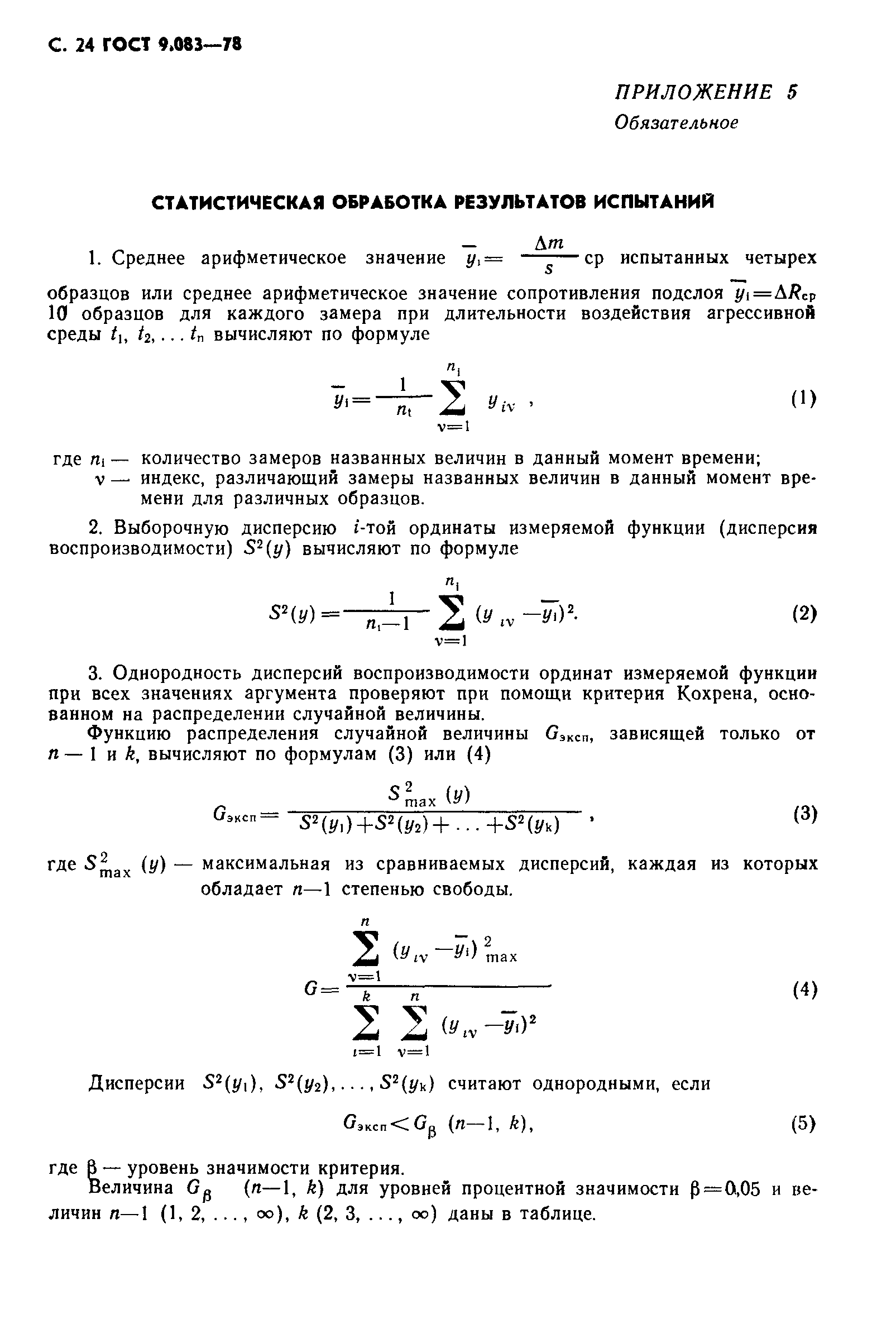

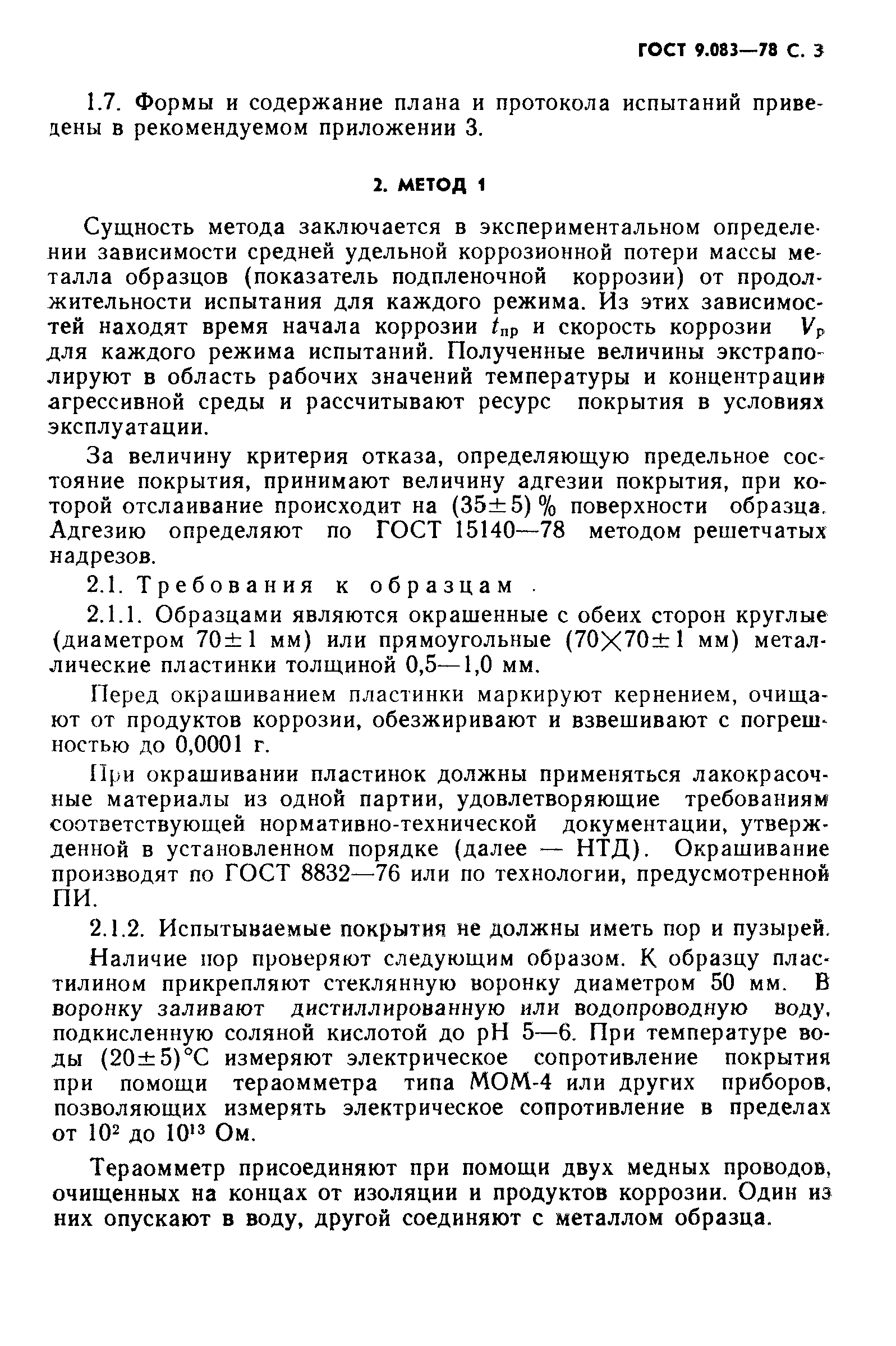

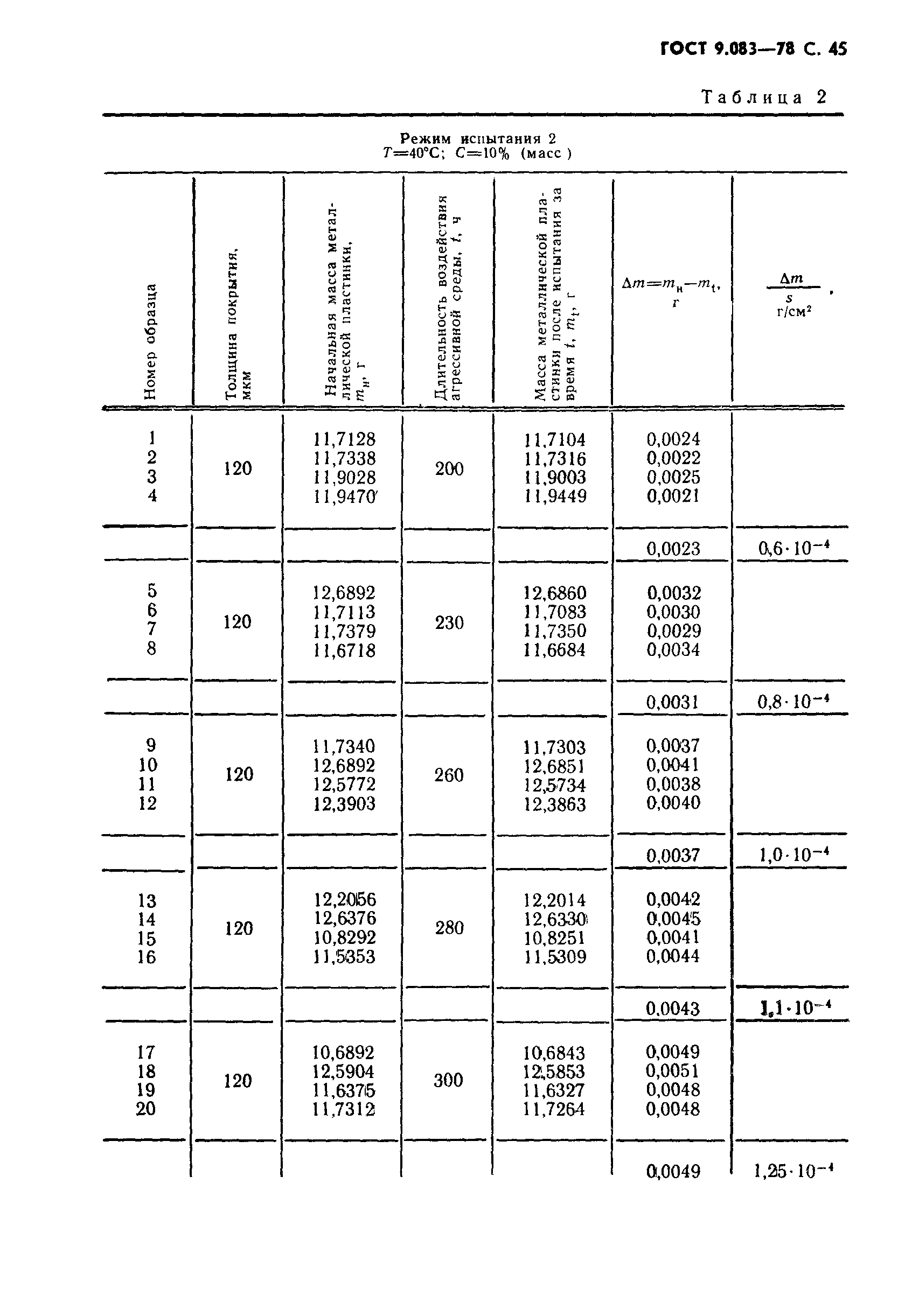

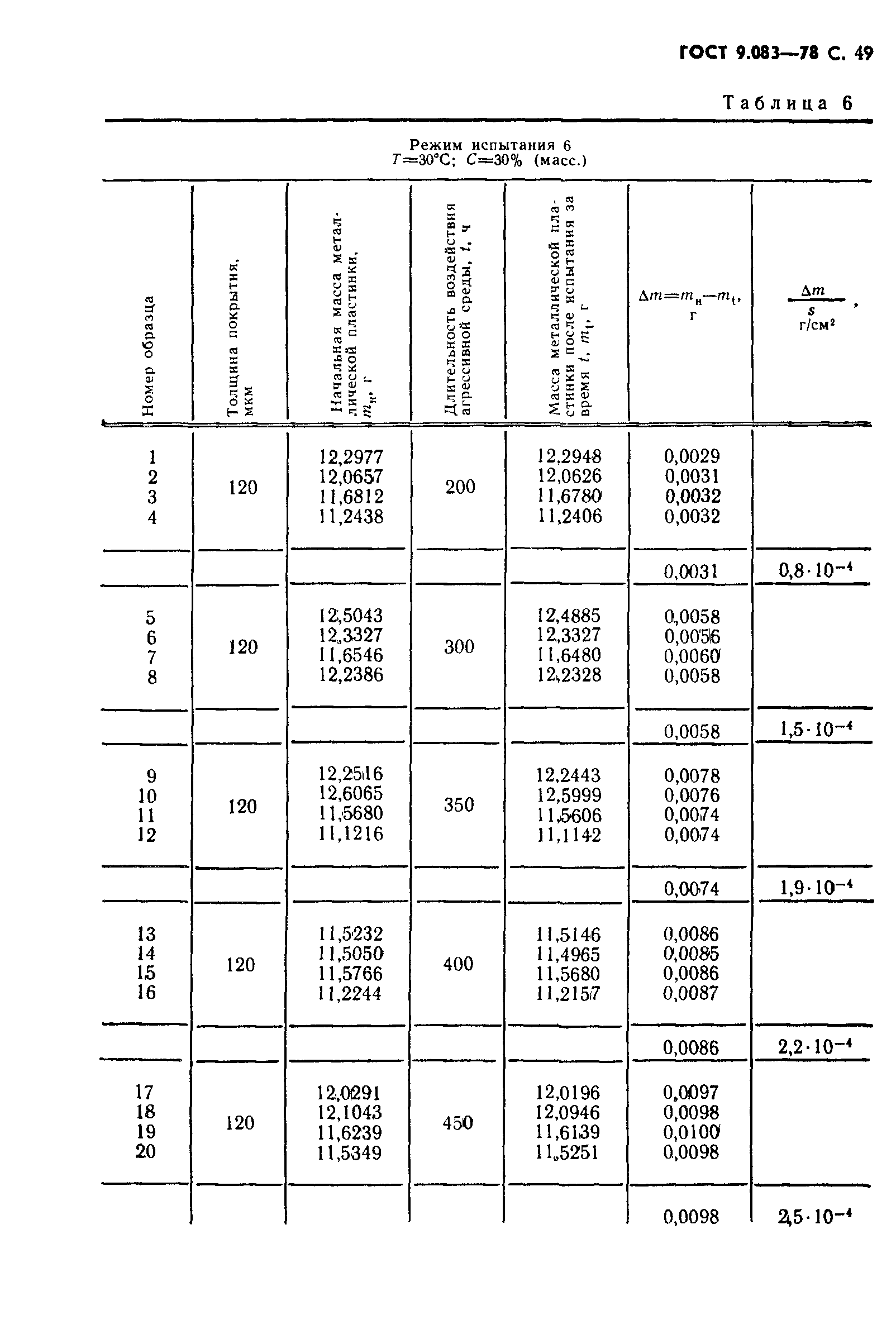

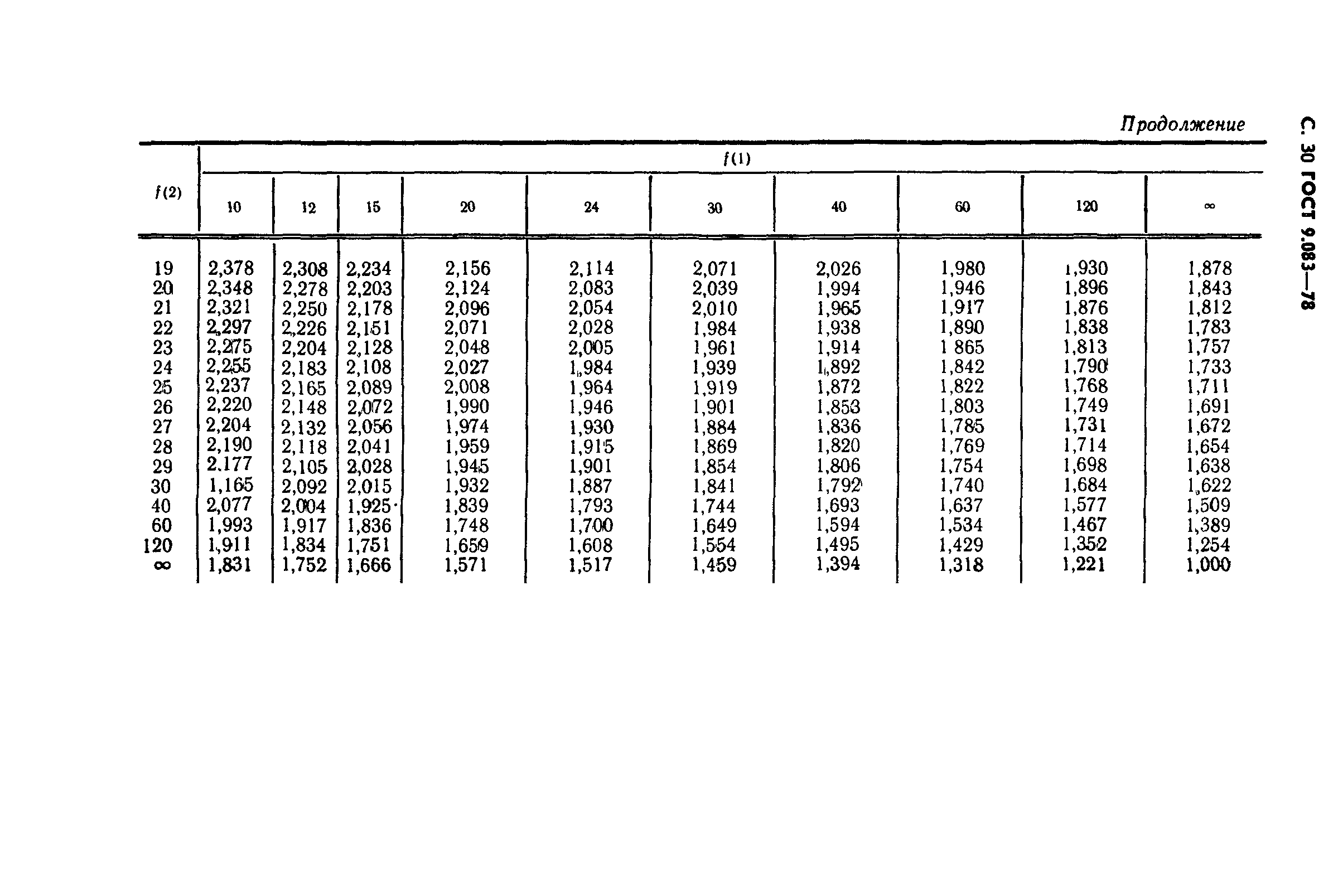

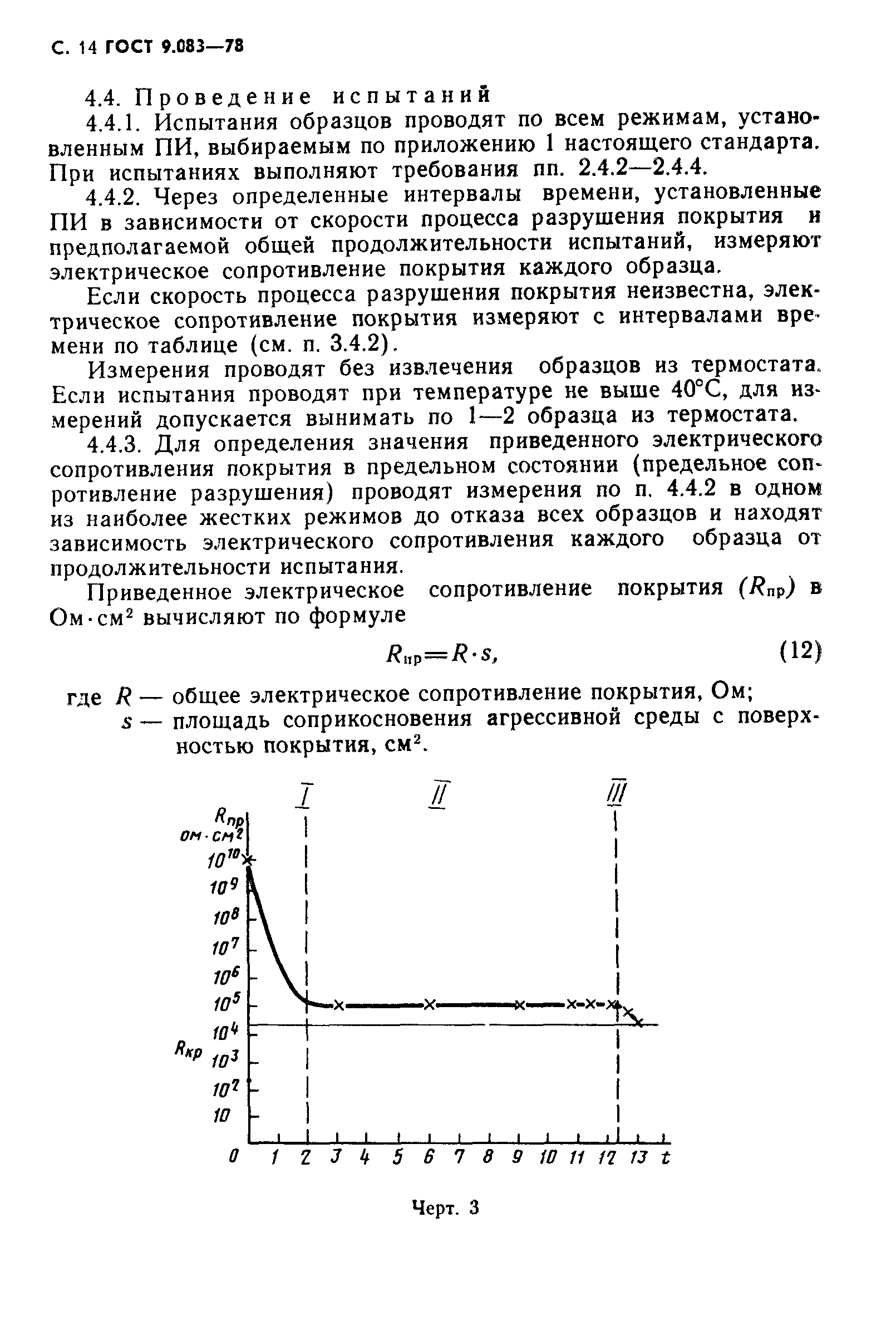

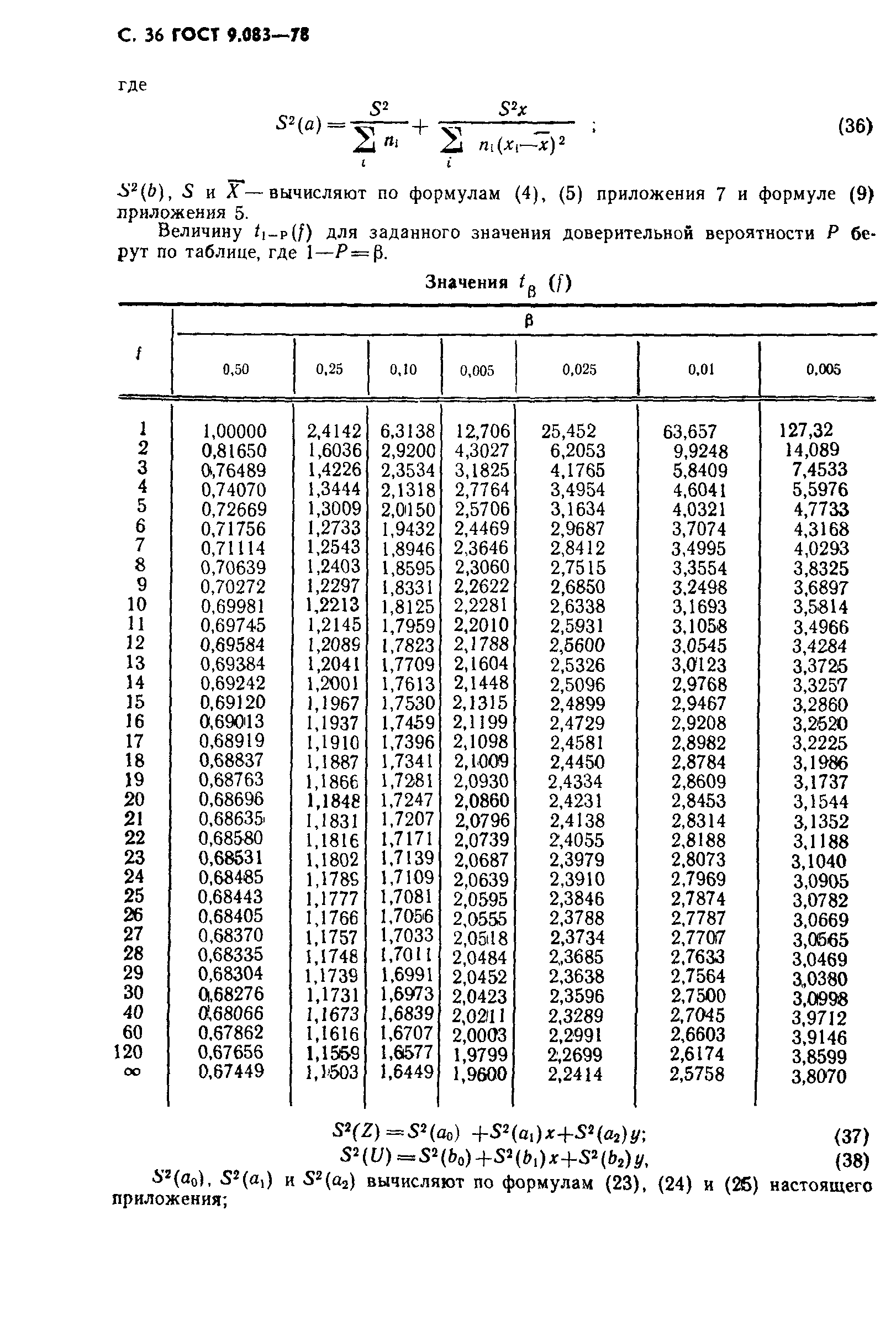

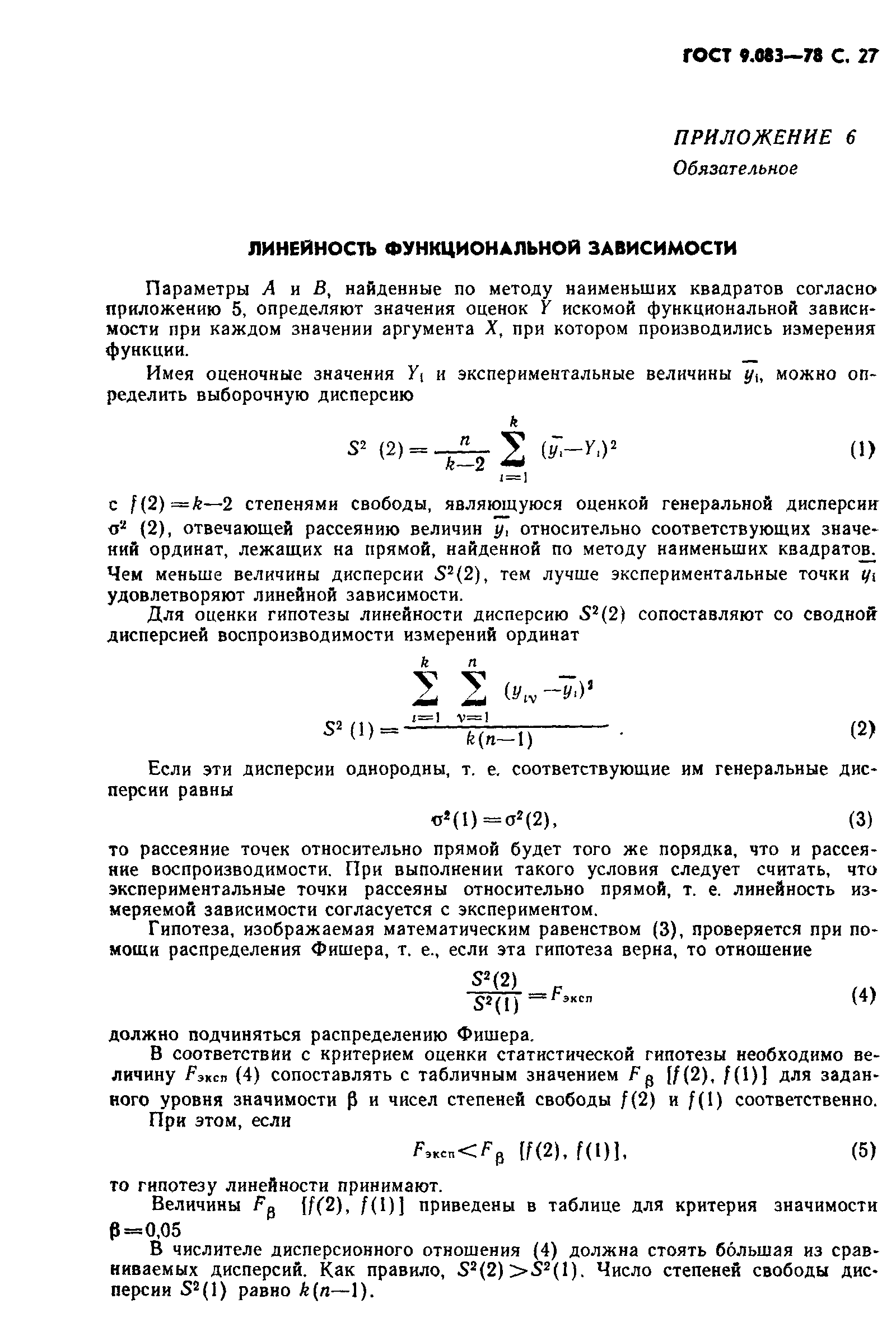

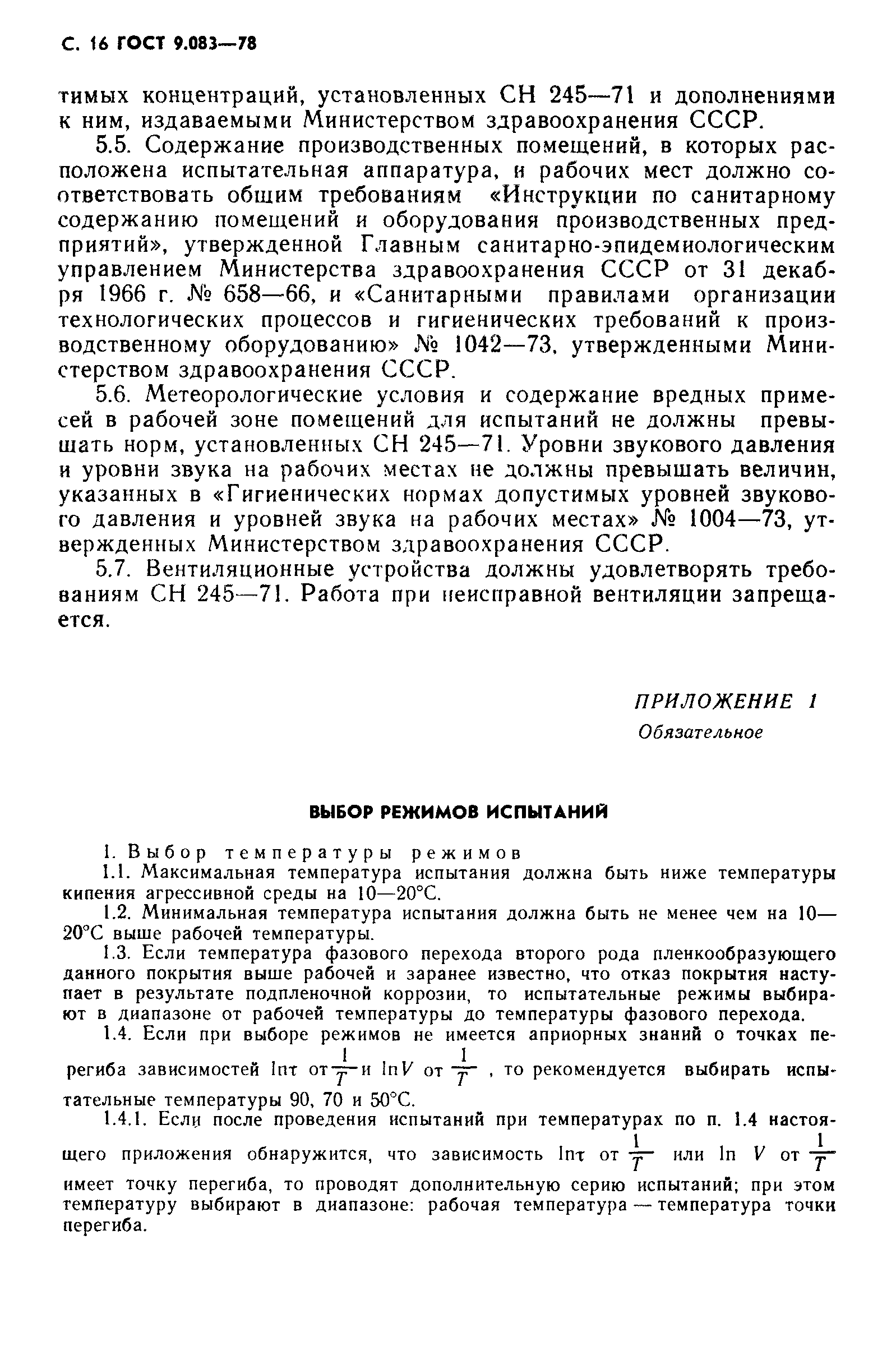

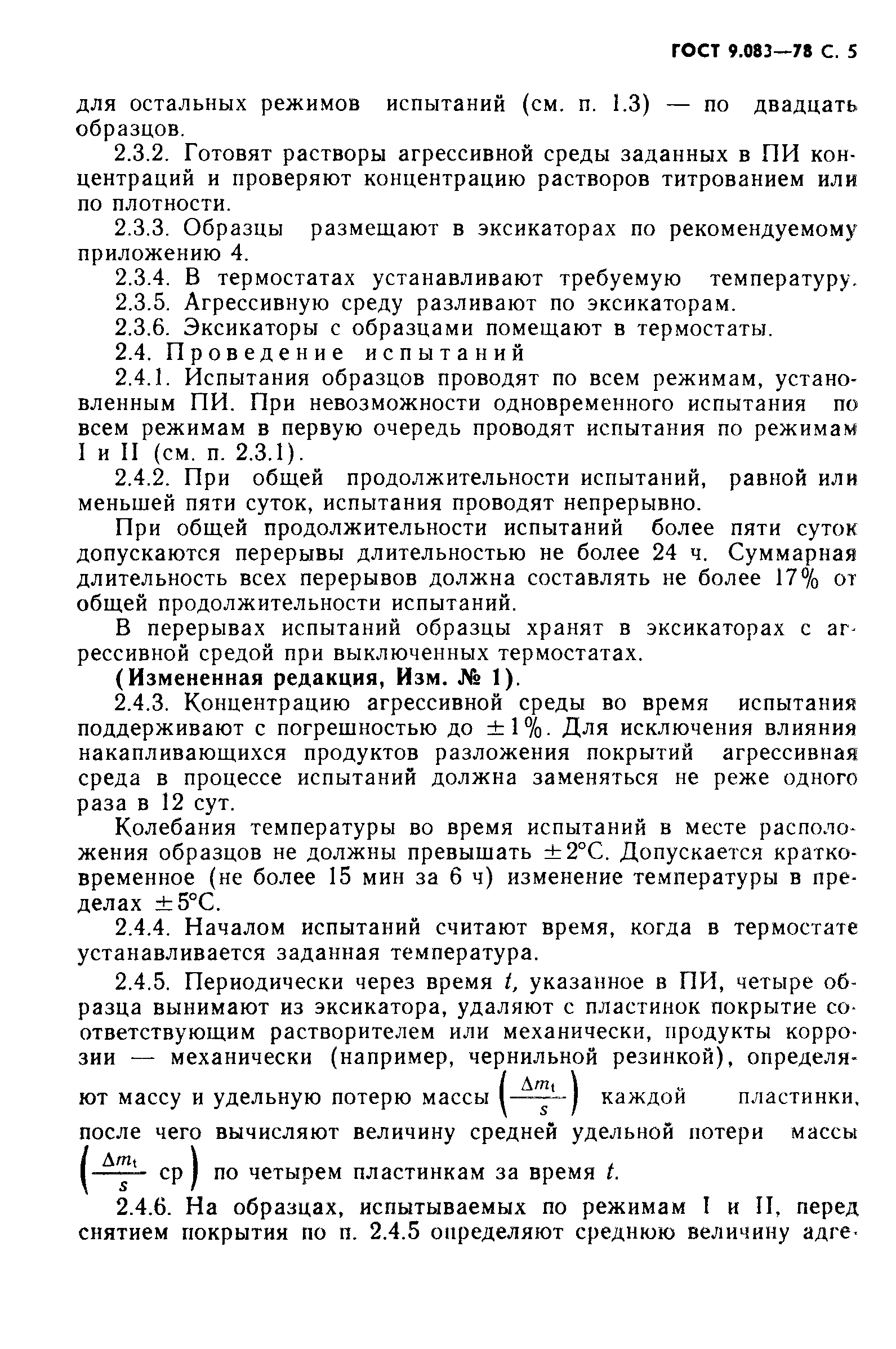

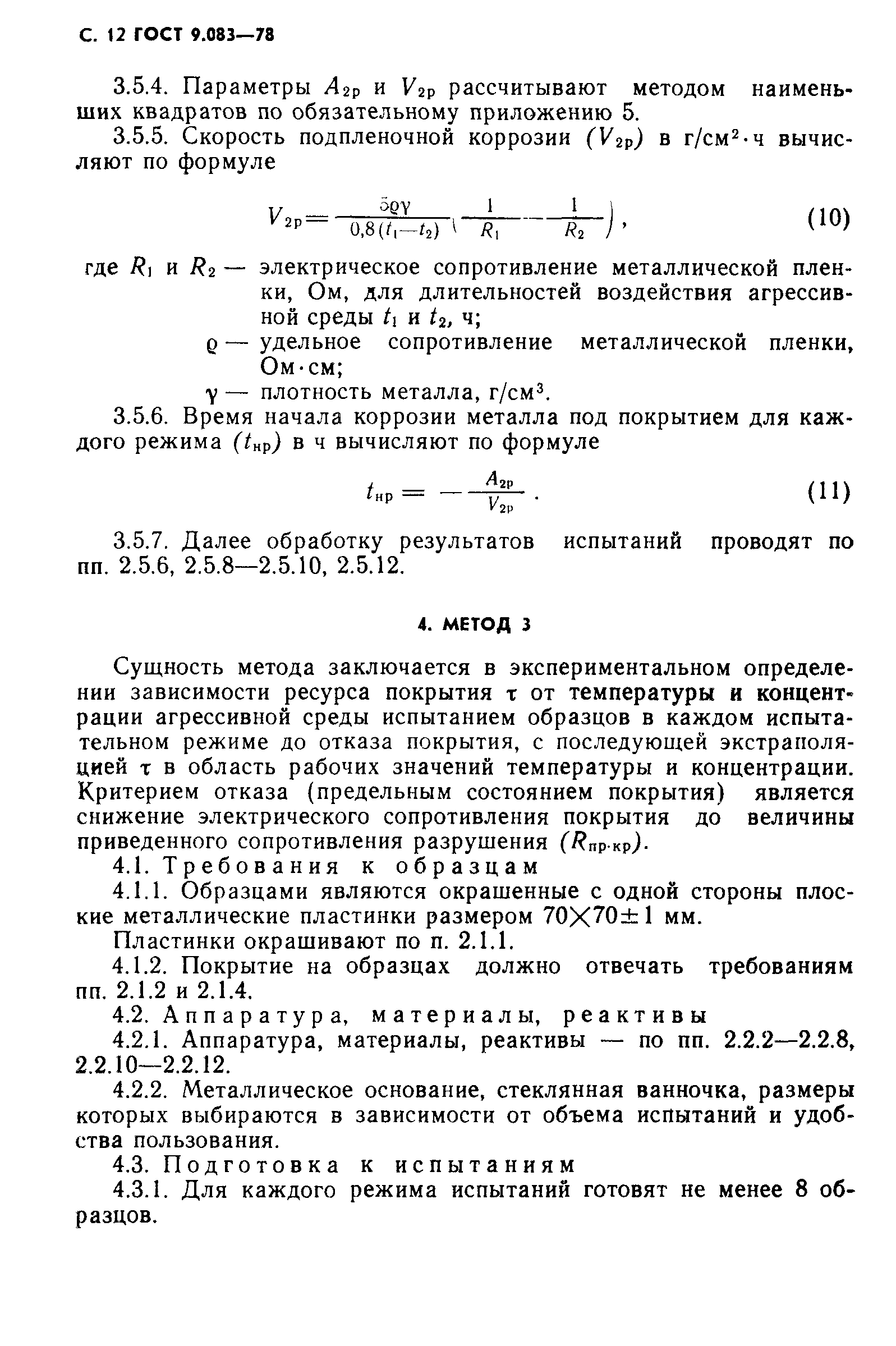

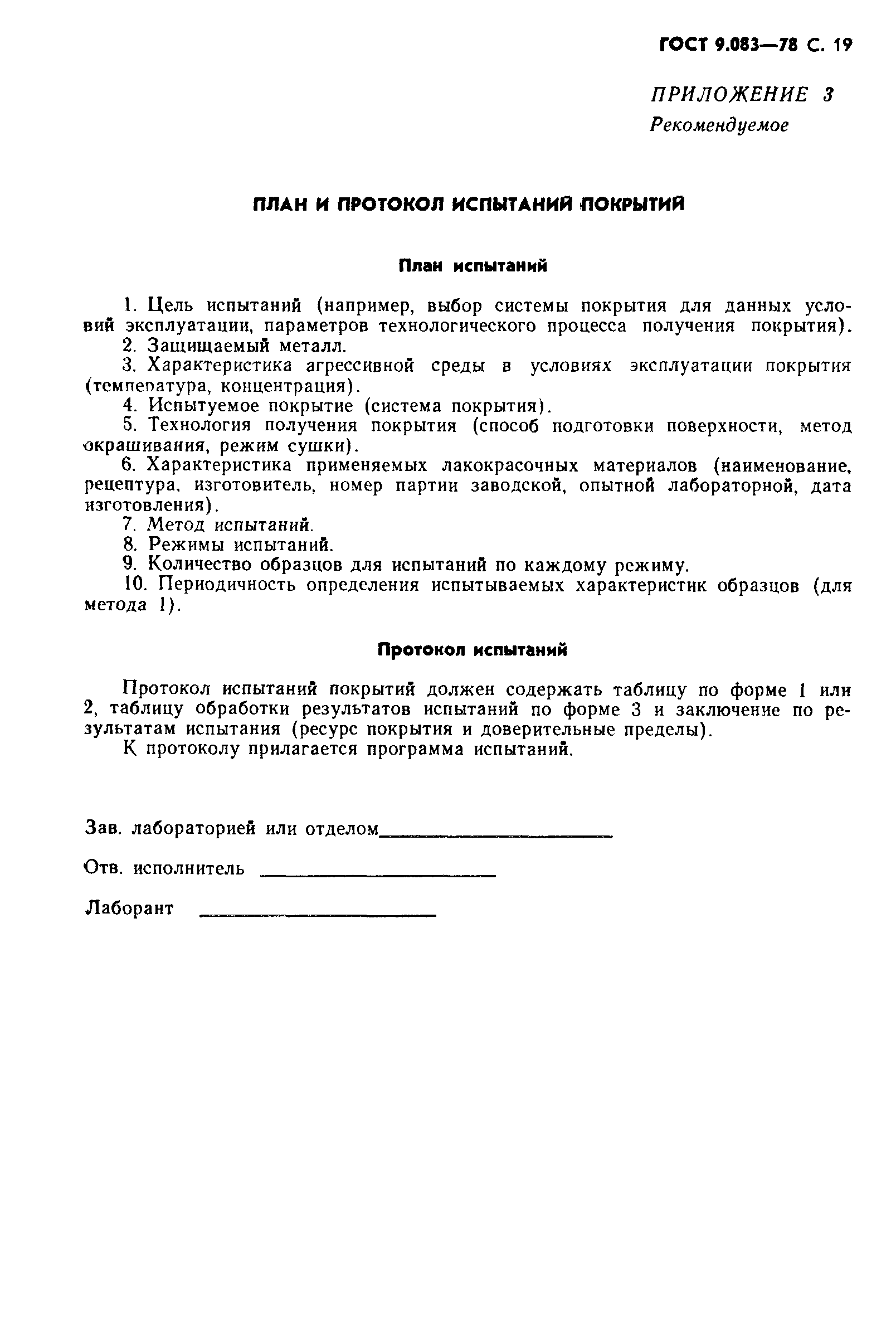

Оглавление:	1 Общие положения 2 Метод 1 3 Метод 2 4 Метод 3 Приложение 1 Выбор режимов испытаний Приложение 2 Выбор методов испытаний в зависимости от пленкообразующего вещества лакокрасочного материала для соляной, азотной и серной кислот Приложение 3 План и протокол испытаний покрытий Приложение 4 Способ расположения образцов в эксикаторах Приложение 5 Статистическая обработка результатов испытаний Приложение 6 Линейность функциональной зависимости Приложение 7 Проверка гипотезы параллельности прямых Приложение 8 Расчет ресурса покрытия в условиях эксплуатации Приложение 9 (Исключено) Приложение 10 Пример обработки экспериментальных данных при испытании покрытия по методу 1 Приложение 11 Конструкция трафарета для напыления металла на стеклянную пластинку и режимы напыления

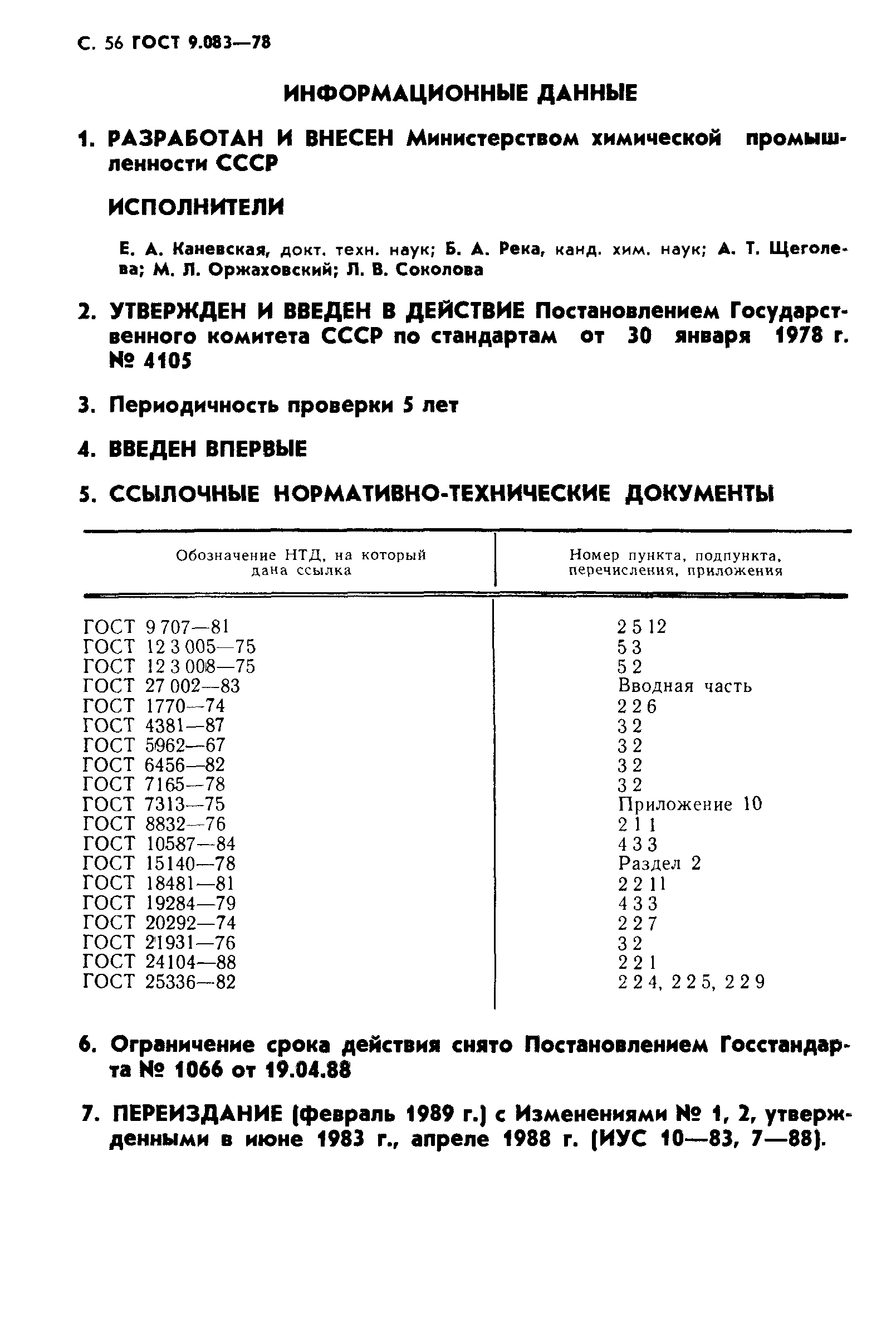

Разработан:	Минхимпром СССР
Утверждён:	30.01.1978 Государственный комитет СССР по стандартам (USSR National Committee on Standards 4105)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия ЛАКОКРАСОЧНАЯ ПРОМЫШЛЕННОСТЬ Процессы производства лакокрасочных покрытий Экология ЛАКОКРАСОЧНАЯ ПРОМЫШЛЕННОСТЬ Процессы производства лакокрасочных покрытий Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Лакокрасочная промышленность

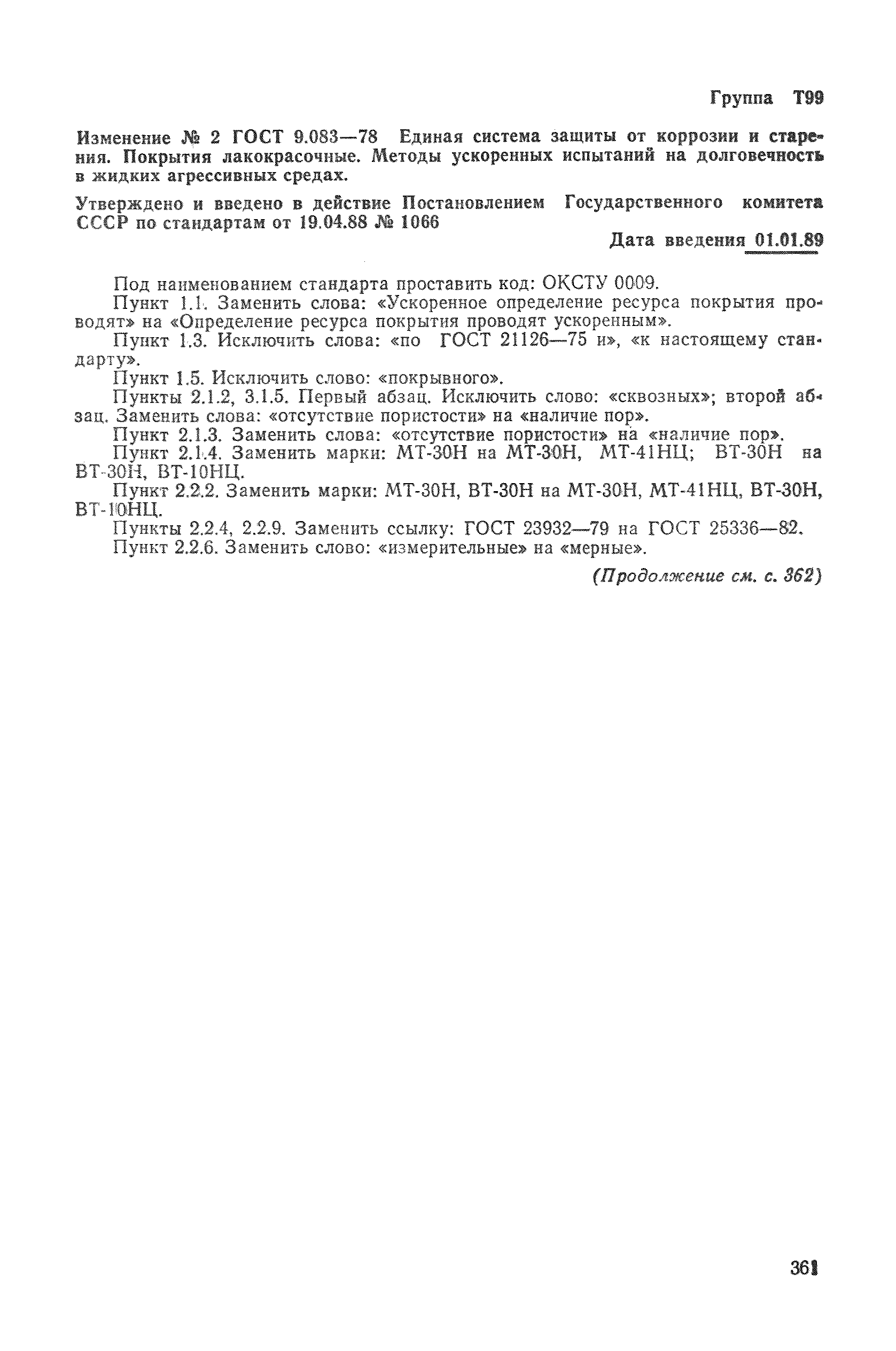

Список изменений:	№ 2 от 01.01.1989 (ИУС 7-88)
Нормативные ссылки:	ГОСТ 19284-79 «Микротальк для лакокрасочной и карандашной промышленности. Технические условия» ГОСТ 12.3.005-75 «Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности» ГОСТ 15140-78 «Материалы лакокрасочные. Методы определения адгезии» ГОСТ 24104-88 «Весы лабораторные общего назначения и образцовые. Общие технические условия» ГОСТ 10587-84 «Смолы эпоксидно-диановые неотвержденные. Технические условия» ГОСТ 8832-76 «Материалы лакокрасочные. Методы получения лакокрасочного покрытия для испытания» ГОСТ 7313-75 «Эмали ХВ-785 и лак ХВ-784. Технические условия» ГОСТ 12.3.008-75 «Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности» ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия» ГОСТ 18481-81 «Ареометры и цилиндры стеклянные. Общие технические условия» ГОСТ 21931-76 «Припои оловянно-свинцовые в изделиях. Технические условия» ГОСТ 25336-82 «Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры» ГОСТ 4381-87 «Микрометры рычажные. Общие технические условия» ГОСТ 6456-82 «Шкурка шлифовальная бумажная. Технические условия» ГОСТ 9.707-81 «Единая система защиты от коррозии и старения. Материалы полимерные. Методы ускоренных испытаний на климатическое старение»

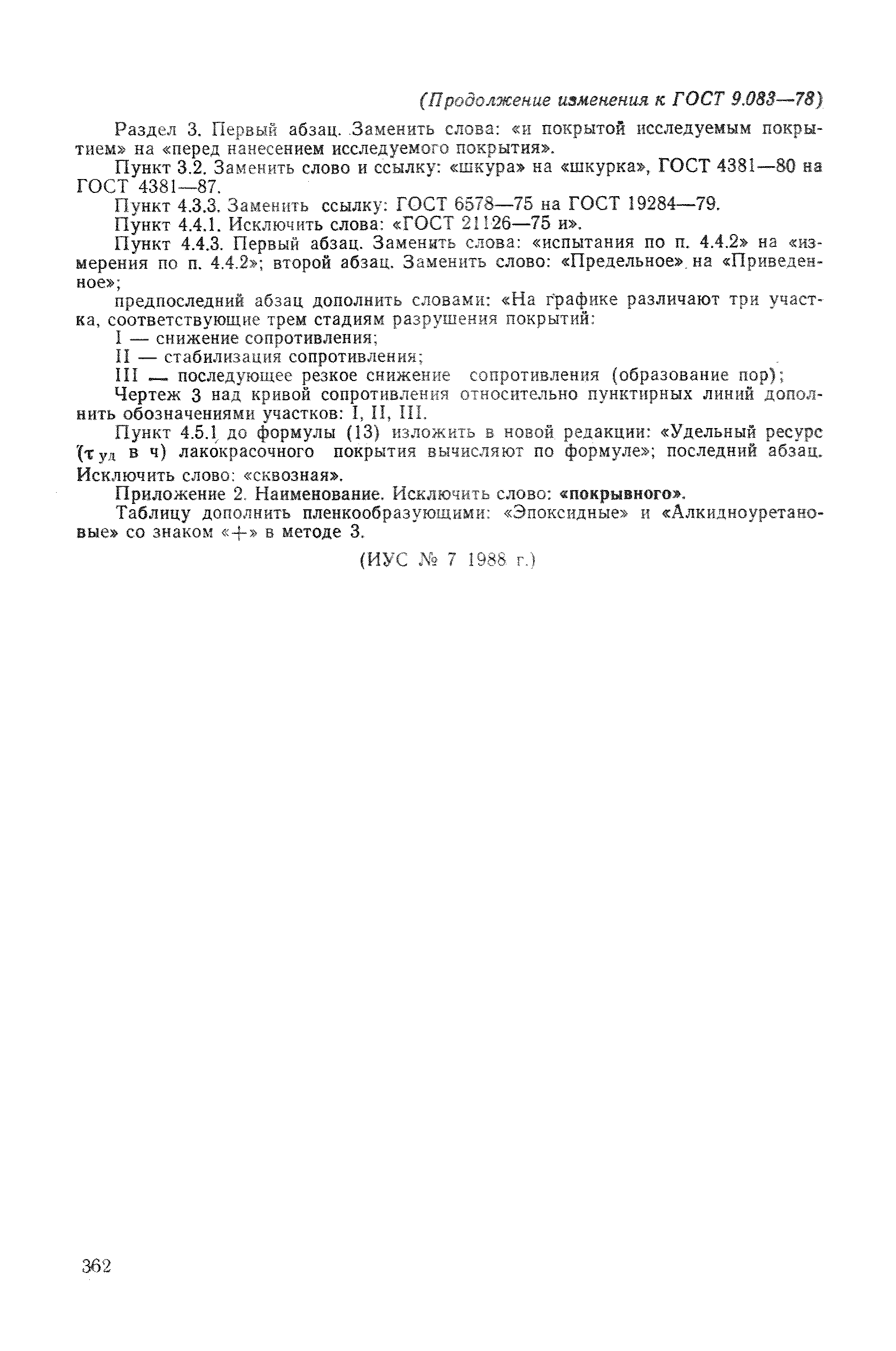

Текстовое изменение № 2 от 01.01.1989
