Изменение № 1 ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 41 от 24.05.2012) Зарегистрировано Бюро по стандартам МГС № 6590 7 За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, BY, KZ, KG, MD, RU, TJ, UZ [коды альфа-2 по MK (ИСО 3166) 004] Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации* ________ * Дата введения в действие на территории Российской Федерации - 2013-07-01. Раздел 1 изложить в новой редакции (кроме наименования): «Настоящий стандарт распространяется на цилиндрические резервуары вместимостью от 3 до 200 м3, используемые для определения объема нефти и нефтепродуктов при выполнении государственных учетных операций и для их хранения, при осуществлении торговли и товарообменных операций с нефтью и нефтепродуктами, и устанавливает методику первичной, периодической и внеочередной поверок». Раздел 2 дополнить ссылкой: «ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия». Пункт 3.1. Первый абзац после слов «с целью» изложить в новой редакции: «подтверждения соответствия резервуаров метрологическим требованиям». Пункт 3.9. Заменить слово: «трубки» на «трубы». Пункт 3.10 изложить в новой редакции: «3.10 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя осуществить отпуск (прием) жидкости, используя стационарные приемно-раздаточные патрубки, клапаны или иные устройства». Пункт 3.11 дополнить примечанием: «Примечание - При применении для поверки резервуаров передвижных эталонных установок со сдвигом дозирования и проскоком в качестве поверочной жидкости используют только воду». Раздел 3 дополнить пунктами - 3.18 - 3.21: «3.18 полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения, определенная по результатам его поверки. 3.19 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара, соответствующий расстоянию по вертикали между плоскостью, принятой за начало отсчета при его поверке, и нижним краем горловины резервуара. 3.20 максимальный уровень: Максимально допускаемый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар. 3.21 «мертвый» остаток: Объем жидкости в резервуаре, находящийся ниже плоскости, принятой за начало отсчета уровня жидкости в резервуаре». Раздел 4. Наименование изложить в новой редакции: «4 Методы поверки». Пункт 4.1. Второй абзац изложить в новой редакции: «Допускается комбинация динамического объемного и статического объемного методов поверки». Подраздел 5.2. Наименование. Заменить слово: «основных» на «рабочих эталонов». Подпункты 5.2.1.3 - 5.2.1.7, 5.2.1.14, 5.2.1.15 изложить в новой редакции: «5.2.1.3 Линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427. 5.2.1.4 Нутромеры микрометрические с диапазоном измерений от 1250 до 4000 мм по ГОСТ 10. 5.2.1.5 Толщиномер ультразвуковой по [1] с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ±0,1 мм. 5.2.1.6 Динамометр с диапазоном измерений от 0 до 100 Н по ГОСТ 13837. 5.2.1.7 Штангенциркуль с диапазоном измерений от 0 до 125 мм, от 0 до 250 мм, от 0 до 400 мм по ГОСТ 166. 5.2.1.14 Анемометр чашечный типа МС-13 с диапазоном измерений от 0 до 20 м/с. 5.2.1.15 Газоанализатор-течеискатель типа АНТ-2М по [2]». Пункт 5.2.2 дополнить подпунктом - 5.2.2.10: «5.2.2.10 Газоанализатор-течеискатель типа АНТ-2М по [2]». Пункт 5.2.3. Заменить слова: «Основные средства поверки резервуара» на «Применяемые рабочие эталоны и средства измерений». Пункты 5.3.1, 5.3.2 изложить в новой редакции: «5.3.1 Резервуар должен быть установлен на твердом, не изменяющим своего положения, фундаменте. При заглубленной установке исключают возможность попадания в прямоток грунтовых вод. 5.3.2 Подземные и заглубленные резервуары поверяют только объемным методом». Подпункт 5.3.4.1 изложить в новой редакции: «5.3.4.1 Температура окружающего воздуха и внутри резервуара (20 ± 15) °С». Подпункт 5.3.5.1. Примечание 1. Заменить слова: «минус 15» на «минус 15 °С»; примечание 2 после слов «плюс 2 °С - при применении дизельного топлива» дополнить словами: «и воды (только при применении установки)». Подпункт 5.3.5.3 после слов «в резервуаре на» изложить в новой редакции: «плюс 2 °С (при применении воды) или 0,5 °С (при применении светлых нефтепродуктов, кроме бензина)». Подраздел 5.3 дополнить пунктом - 5.3.7: «5.3.7 Резервуары должны быть освобождены и очищены от остатков хранившейся жидкости». Пункты 6.1, 6.2 изложить в новой редакции: «6.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели. 6.2 Поверки резервуара проводят: - первичную - после завершения строительства резервуара или капитального ремонта и проведения гидравлических испытаний резервуара перед вводом его в эксплуатацию; - периодическую - по истечении срока межповерочного интервала; - внеочередную - в случае изменения базовой высоты резервуара более чем на 0,1 % по 9.1.14.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость, и после очередного полного технического диагностирования». Пункт 7.1. Заменить слова: «в установленном порядке» на «и в области промышленной безопасности в установленном порядке1)»; пункт 7.1 дополнить подпунктом - 7.1.1 и сноской - 1): «7.1.1 Измерения величин при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в установленном порядке1)»; ________ «1) На территории Российской Федерации действует Приказ Ростехнадзора № 37 от 29.01.2007». Пункт 7.3 дополнить подпунктом - 7.3.3: «7.3.3 Лица, выполняющие измерения, должны быть в строительной каске по ГОСТ 12.4.087». Пункт 7.6 после слов «поверочной жидкости» дополнить словами: «и базовую высоту резервуара». Пункт 7.7 изложить в новой редакции, дополнить сноской - 1): «7.7 Средства поверки по 5.2.1.5, 5.2.1.14, 5.2.1.15 при поверке резервуара геометрическим методом, средства поверки по 5.2.2.1, 5.2.2.3, 5.2.2.9 при поверке резервуара объемным методом и по 5.2.4 должны быть во взрывозащищенном исполнении для групп взрывоопасных смесей категории 11 А-Т3 по ГОСТ 12.1.0111) и предназначены для эксплуатации на открытом воздухе. Данное требование по взрывозащищенности не распространяется на средства поверки, если в качестве поверочной жидкости применяют воду»; ________ «1) На территории Российской Федерации действует ГОСТ Р 51330.11-99». Пункт 7.8 после слова «резервуара» дополнить словами: «в рабочей зоне». Пункт 8.2.3 изложить в новой редакции: «8.2.3 Опускают шланг с расширителем струи внутрь резервуара. При этом нижний торец расширителя струи 18 (рисунок А.6) и 4 (рисунок А.7) должен находиться выше нижней образующей резервуара на 2 см». Пункт 8.2.9 исключить. Пункт 9.1.2. Второй абзац после слов «ее натягивают» изложить в новой редакции: «с усилием: (100 ± 10) Н - для рулеток длиной 10 м и более; (10 ± 1) Н - для рулеток длиной 1 - 5 м. Для рулеток с желобчатой лентой - без натяжения»; сноску 1) исключить. Подпункт 9.1.6.5 после слов «рабочим чертежам» дополнить словами: «, толщину слоя краски δс.к измеряют штангенциркулем с погрешностью в пределах ±0,1 мм». Пункт 9.1.14, подпункты 9.1.14.1 - 9.1.14.4 изложить в новой редакции; дополнить подпунктом - 9.1.14.5: «9.1.14 Измерения базовой высоты и высоты «мертвой» полости наземного резервуара 9.1.14.1 Базовую высоту резервуара Нб измеряют рулеткой с грузом в соответствии с 5.3.6 не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм. Результаты измерений базовой высоты вносят в протокол, форма которого приведена в приложении Б (таблица Б.16). 9.1.14.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров. Примечание - В Российской Федерации специалисты проходят курсы повышения квалификации в соответствии с 7.1. 9.1.14.3 Допускается измерение базовой высоты резервуара при наличии жидкости в нем до произвольного уровня. Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %. Если это условие не выполняется, то резервуар освобождают от жидкости и проводят повторное измерение базовой высоты резервуара. Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении М. При изменении базовой высоты по сравнению с ее значением, установленном при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара. 9.1.14.4 Для наружных измерений высоты «мертвой» полости наземного резервуара (высоты от нижней образующей резервуара до нижней точки приемно-раздаточного патрубка) h'м.п могут быть использованы методы технического, тригонометрического или гидравлического нивелирования. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм. 9.1.14.5 Результаты измерений h¢м п вносят в протокол, форма которого приведена в приложении Б (таблица Б.16.1)». Подпункт 9.1.15.1. Левую часть формулы (4) (до знака £). Заменить на: ». Левые части формул (5), (6). Заменить знак: «+» на «-» (4 раза); «-» на «+» (2 раза). Пункт 9.2.3.8 исключить. Подраздел 9.2 дополнить пунктами - 9.2.5 - 9.2.7: «9.2.5 Измерение высоты «мертвой» полости подземного и заглубленного резервуаров 9.2.5.1 Высоту «мертвой» полости резервуара h"м.п (расстояния по вертикали от нижней образующей резервуара до нижней точки приемного клапана или приемного устройства расходной трубы) определяют по результатам измерений базовой высоты резервуара, расстояния hрт (рисунок А.11) - от нижнего края крышки горловины до нижнего края приемного клапана или приемного устройства 6, толщины прокладки 5 и смещения F - по вертикали верхнего края фланца горловины 2 и верхнего края измерительной трубы резервуара. 9.2.5.2 Расстояние hрт определяют в следующей последовательности: а) демонтируют расходную трубу с крышкой горловины; б) на поверхности расходной трубы на расстоянии b0, равном 500 мм, от нижнего края крышки горловины наносят чертилкой отметку 7 (рисунок А.11); в) измеряют расстояние b0 металлической измерительной линейкой. Отсчитывают показания линейки с точностью до 1 мм; г) измеряют расстояние c0 измерительной рулеткой с усилием (10 ± 1) Н по ГОСТ 7502. Отсчитывают показания рулетки с точностью до 1 мм; д) величины b0, с0 по перечислениям в) и г) измеряют не менее двух раз. Расхождения между результатами двух измерений не должны быть более 2 мм. За значения величин b0 и с0 принимают средние арифметические значения результатов измерений, округленные до 1 мм. Расстояние hрт вычисляют по формуле hрт = b0 + c0. 9.2.5.3 Толщину прокладки 5 (рисунок А.11) δпр измеряют штангенциркулем с точностью до 0,1 мм. 9.2.5.4 Смещение F определяют по результатам нивелировки верхнего края фланца горловины 2 и верхнего края измерительной трубы (при наличии) 1 (рисунок А.11) или верхнего края измерительного люка (при наличии) в следующей последовательности: а) устанавливают нивелир на ровной площадке земли и осуществляют его горизонтирование; б) рейку устанавливают вертикально на верхний край измерительной трубы или верхний край измерительного люка и снимают показания рейки b1 с точностью до 1 мм; в) рейку устанавливают вертикально на верхний край фланца горловины 2 и снимают показания рейки b2 с точностью до 1 мм. Показания рейки в каждой точке снимают не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм. За значение b1 или b2 принимают среднее арифметическое значение результатов двух измерений, округленное до 1 мм. 9.2.5.5 Смещение F, мм, вычисляют по формуле F = b1 - b2, где b1, b2 - показания рейки, определенные по 9.2.5.4, мм. 9.2.5.6 Высоту «мертвой» полости резервуара: - при наличии измерительной трубы h"м.п вычисляют по формуле
- при отсутствии измерительной трубы h¢¢¢м.п вычисляют по формуле
где η - степень наклона резервуара. 9.2.5.7 Результаты вычислений h"м.п, h¢¢¢м.п вносят в таблицу Г.9 (приложение Г). 9.2.6 Измерение расстояния между расходной трубой и поднятым краем цилиндрической части резервуара 9.2.6.1 Расстояние между расходной трубой и поднятым краем цилиндрической части резервуара lрт (рисунок А.12) измеряют с поднятого (в результате наклона резервуара) конца резервуара измерительной линейкой или измерительной рулеткой не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм. За значение величины lрт принимают среднее арифметическое значение результатов измерений, округленное до 1 мм. 9.2.6.2 Результат измерений lрт вносят в протокол, форма которого приведена в приложении Г (таблица Г.10). 9.2.7 Измерение расстояния между измерительной трубой и поднятым краем цилиндрической части резервуара 9.2.7.1 Расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара l¢3 (рисунок А.12) измеряют с поднятого (в результате наклона резервуара) края резервуара измерительной рулеткой 2-го или 3-го класса точности по ГОСТ 7502 не менее двух раз. Расхождение между результатами двух измерений должно быть не более 2 мм. За значение величины l¢3 принимают среднее арифметическое значение результатов измерений, округленное до целого миллиметра. 9.2.7.2 Результаты измерений l¢3 вносят в протокол, форма которого приведена в приложении Г (таблица Г.10)». Пункт 11.1. Второй абзац исключить. Пункт 11.2. Перечисление г) дополнить словами: «(только в случае проведения расчетов вручную)». Пункт 11.3. Первый абзац после слов «в приложении Г.» изложить в новой редакции: «Форма акта измерений базовой высоты резервуара, составленного при ежегодных ее измерениях, приведена в приложении М»; последний абзац изложить в новой редакции: «Протокол поверки подписывают поверитель и лица, принявшие участие в проведении измерений параметров резервуара»; дополнить абзацем: «Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подписи поверителя заверяют оттисками поверительного клейма, печати (штампа). Документы, указанные в 11.2, в том числе документы, сформированные методом ручных вычислений и ручной обработки данных, пронумеровывают сквозной нумерацией, прошнуровывают, концы шнурка прикрепляют к последнему листу и на месте наклейки наносят оттиск поверительного клейма, печати (штампа)». Пункт 11.4 исключить. Приложение А дополнить рисунками - А.11, А.12:

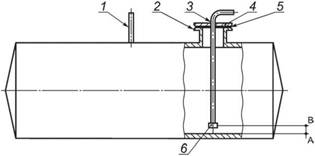

1 - измерительная труба; 2 - фланец горловины; 3

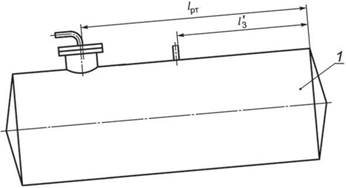

- расходная труба; 4 - крышка горловины; Рисунок А.11 - Схема резервуара с расходной трубой 1 - цилиндрическая часть резервуара; 2 - расходная
труба; Рисунок А.12 - Схема измерения параметра lрт резервуара с расходной трубой Приложение Б. Окончание таблицы Б.1 изложить в новой редакции: Окончание таблицы Б.1
таблицу Б.9 дополнить графой - 7 (для всех номеров поясов):
приложение Б дополнить таблицей - Б.16.1: Таблица Б.16.1 - Высота «мертвой» полости при геометрическом методе поверки резервуара В миллиметрах
Приложение Г. Таблица Г.4. Примечание 2 изложить в новой редакции: «2 Значение γ (графа 5) для воды принимают равным 49 · 10-5 1/МПа, для нефтепродуктов - по [6].»; таблицу Г.5 дополнить графой:
таблицу Г.8 изложить в новой редакции: Таблица Г.8 - Параметры счетчика жидкости со сдвигом дозирования и проскоком
приложение Г дополнить таблицами - Г.9, Г. 10: Таблица Г.9 - Высота «мертвой» полости при объемном методе поверки резервуара
Таблица Г.10 - Другие параметры
Приложение Д. Пункт Д.3.2. Формулу (Д.8) изложить в новой редакции:
экспликацию дополнить абзацем: «δс.к - толщина слоя краски»; пункт Д.3.4. Формулу (Д.10) изложить в новой редакции:
подпункт Д.8.1.2. Перечисление а). Заменить слова и обозначения: «мертвой» полости» на «мертвого» остатка»; (hoi)м.п на (hi)м.o; (Нoi)м.п на (Нoi)²м.о; (hok)м.п на (hok); (Нok)м.п на (Нok)²м.о; м.п на ; (Н*o)м.п на (Н*o)²м.о; перечисление б). Заменить слова: «мертвой» полости» на «мертвого» остатка»; после слова «полости» дополнить словами: «в пределах исходного уровня Ни (рисунок А.10)»; подпункт Д.8.1.3. Первый абзац и формулу (Д.28) изложить в новой редакции; дополнить формулой (Д.28а) (перед экспликацией): «Д.8.1.3 Исходный уровень жидкости в резервуаре Ни: - при отсутствии измерительной трубы Н'и вычисляют по формуле
- при наличии измерительной трубы Н"и вычисляют по формуле
подпункт Д.8.1.6 дополнить словами: «Величины hп1, H0, hi, h0, Hi, Нп2 вычисляют: - до предельного уровня Нпр, вычисляемого по формулам (Д.47) или (Д.48), (Д.49): - для «мертвой» полости резервуара при уровне, соответствующем высоте «мертвой» полости резервуара Нм.п, вычисляемом по формуле (Д.62) или (Д.63), (Д.64), (Д.65)»; подпункт Д.8.1.11. Первый и второй абзацы после слов «его поверке» дополнить словами: «и отсутствии измерительной трубы»; пункт Д.9.2. Формула (Д.58). Числитель. Заменить обозначение: «Sш (D - bш)» на «Sш (D - bш) · p»; подпункт Д.9.5.1 изложить в новой редакции: «Д.9.5.1 Относительную погрешность определения вместимости наклоненного резервуара δv, %: а) в пределах уровня от нуля до Ни δ¢v, %, вычисляют по формуле
где δD, δη, δL, - относительные погрешности измерений диаметра резервуара, степени наклона резервуара, длины цилиндрической части резервуара, координаты точки измерений базовой высоты резервуара и уровня жидкости в резервуаре, базовой высоты резервуара соответственно, %: 1) величину δD, %, вычисляют по формуле
где D1 , D2, …, Dm - диаметры поясов, вычисляемые по формуле (Д.6); l1, l2, …, lm - длины поясов, вычисляемые по формулам (Д.13) или (Д.14), (Д.15), (Д.16) или (Д.17); - относительные погрешности измерений диаметров поясов, их значения берут из таблицы 1 настоящего стандарта; D - диаметр цилиндрической части резервуара, вычисляемый по формуле (Д.22); L - длина цилиндрической части резервуара, вычисляемая по формулам (Д.18) или (Д.19), (Д.20) или (Д.21); 2) величину δη, %, вычисляют по формуле
где Dη - абсолютная погрешность измерений степени наклона резервуара, вычисляемая по формуле
где Lр - расстояние между водомерными трубками или линейками; h1, h2 - средние арифметические значения показаний водомерных трубок или линеек; DLр - абсолютная погрешность измерения Lр, вычисляемая в соответствии с ГОСТ 7502 по формуле DLр = ± [0,3 + 0,15 (Lр - 1)]; величину η вычисляют по формуле (Д.1); 3) величину δL, %, вычисляют по формуле
где DL - абсолютная погрешность измерения длины цилиндрической части резервуара, вычисляемая по формуле
где δl - относительная погрешность измерений длины пояса, %. Ее значение берут из таблицы 1 настоящего стандарта; 4) величину , %, вычисляют по формуле
где DL3 - абсолютная погрешность измерений длины координаты точки измерений базовой высоты резервуара и уровня жидкости, значение ее берут из таблицы 1 настоящего стандарта; 5) величину , %, вычисляют по формуле
где DНб - абсолютная погрешность измерений базовой высоты резервуара, вычисляемая по формуле DНб = ± [0,3 + 0,15 (Нб - 1)]. Величины G1, G2, G3, G4, G5 вычисляют по формулам:
б) при уровнях выше уровня Ни δ"v, %, вычисляют по формуле
Величины θ1, θ2, θ3, θ4, θ5 вычисляют по формулам:
β = arcos (1 - 2ɀ); α = arcos (1 - 2y);
где H - уровень наполнения резервуара; Ни - исходный уровень наполнения резервуара, вычисляемый по формуле (Д.28) или (Д.28а). Примечания 1 При наличии измерительной трубы в формулах (Д.60), (Д.60в) значение базовой высоты Нб, принимают равным нулю. 2 При вычислениях величин А(α, β), А(α), А(β), ψ(α, β), ψ(α), ψ(β), β, α удерживают до одиннадцати значащих цифр»; подпункт Д.9.5.2 исключить; пункт Д.9.5 дополнить подпунктами - Д.9.5.3, Д.9.5.4: «Д.9.5.3 Относительную погрешность определения вместимости ненаклоненного резервуара δ*v, %, вычисляют по формуле
где δD - относительная погрешность измерений диаметра резервуара, вычисляемая по формуле (Д.60а), %; δL - относительная погрешность измерений длины цилиндрической части резервуара, вычисляемая по формуле
где DL - абсолютная погрешность, вычисляемая по формуле (Д.60б); L - длина цилиндрической части резервуара, вычисляемая по формулам (Д.18) или (Д.19), (Д.20) или (Д.21). Величину F вычисляют по формуле
Величину α* вычисляют по формуле α* = arccos (1 - 2ɀ*), где ɀ* рассчитывают по формуле
где H - уровень наполнения резервуара; D - диаметр резервуара, вычисляемый по формуле (Д.60а). Примечание - При вычислении числителя и знаменателя формулы (Д.60д) и величины α* удерживают до одиннадцати значащих цифр. Д.9.5.4 Результаты вычислений по формулам (Д.60) и (Д.60в) или по формуле (Д.60г) вносят в таблицу Е.2 журнала, форма которого приведена в приложении Е»; приложение Д дополнить пунктами - Д.11, Д.12: «Д. 11 Вычисление уровня, соответствующего высоте «мертвой» полости наземных резервуаров Д.11.1 Уровень жидкости, соответствующий высоте «мертвой» полости резервуара , при расположении приемно-раздаточного патрубка ближе к поднятому (в результате наклона резервуара) концу резервуара: - при отсутствии измерительной трубы вычисляют по формуле
где Ни - исходный уровень, вычисляемый по формуле (Д.28), мм; η - степень наклона резервуара, вычисляемая по формуле (Д.1); - при наличии измерительной трубы вычисляют по формуле
где l3 - координата точки изменения базовой высоты и уровня жидкости в резервуаре (рисунок А.10), мм; н - обозначение, соответствующее слову «наземный». Д.11.2 Уровень жидкости, соответствующий высоте «мертвой» полости резервуара Нм.п, при расположении приемно-раздаточного патрубка ближе к опущенному (в результате наклона резервуара) концу резервуара: а) в случае выполнения условия: и отсутствия измерительной трубы вычисляют по формуле
где L - длина цилиндрической части резервуара; б) в случае выполнения условия:
и наличия измерительной трубы вычисляют по формуле
в) в случае выполнения условий:
уровень, соответствующий высоте «мертвой» полости резервуара , невозможно определить». Приложение Ж. Пункт Ж.1.1. Формулу (Ж.2) изложить в новой редакции:
пункт Ж.2.1 дополнить перечислением - в) (перед экспликацией): «в) с непосредственным отсчетом объема жидкости для счетчика жидкости со сдвигом дозирования в дм3:
экспликацию после абзаца «K - коэффициент преобразования счетчика жидкости, имп./дм3;» дополнить абзацем: «Kс - поправочный коэффициент.»; дополнить абзацем: «Его значение для счетчика жидкости со сдвигом дозирования и проскоком вычисляют по формуле Кс = (1 + 0,005С), где С - средний сдвиг дозирования, дм3»; пункт Ж.3. В условиях и заменить значения: 2 на 10; 0,5 на 10; приложение Ж дополнить пунктом - Ж.5: «Ж.5 Вычисление уровня, соответствующего высоте «мертвой» полости подземных резервуаров Ж.5.1 Уровень жидкости, соответствующий высоте «мертвой» полости резервуара, при расположении расходной трубы ближе к поднятому (в результате наклона резервуара) краю резервуара вычисляют по формуле
где l¢3 - расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара (рисунок А.12); lрт - расстояние между расходной трубой и поднятым краем цилиндрической части резервуара. Ж.5.2 Уровень жидкости, соответствующий высоте «мертвой» полости резервуара, при расположении расходной трубы ближе к опущенному (в результате наклона резервуара) краю резервуара: а) в случае выполнения условия:
уровень жидкости, соответствующий высоте «мертвой» полости вычисляют по формуле ; б) в случае выполнения условия:
уровень жидкости, соответствующий высоте «мертвой» полости невозможно определить, где п - обозначение, соответствующее слову «подземный»; lрт- расстояние между расходной трубой и поднятым краем цилиндрической части резервуара»; - расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара (рисунок А.12)». Приложение K. Пункты K.2, K.3, K.4, K.8, K.15 исключить; пункт K.9 дополнить словами: «Комплектность оборудования резервуара должна соответствовать утвержденному проекту»; пункт K.18. Исключить слова: «Резервуары подлежат первичной и периодической поверкам»; приложение K дополнить пунктом - K.19 и сноской: «K.19 Техническая документация вновь изготавливаемого резервуара подлежит экспертизе в части выполнения требований метрологического обеспечения в установленном порядке 1)»; _________ «1) На территории Российской Федерации экспертизу проводит ФГУП «ВНИИР» ГНМЦ или другой ГНМЦ по специализации». Приложение JI. Пункт JI.1 после слов «градуировочной таблицы» дополнить знаком сноски: 1); дополнить сноской: _________ «1) Форма титульного листа градуировочной таблицы не подлежит изменению»; заменить обозначение и слово: «Ни = ... мм» на «Нм.п = ... мм »; «Поверители» на «Поверитель». после слов «Погрешность определения вместимости» дополнить знаком сноски:2); дополнить сноской: _________ «2) Вычисляют по формуле (Д.60) или (Д.60а) при поверке резервуара геометрическим методом»; пункт JI.2 после слов «градуировочной таблицы» дополнить знаком сноски: 3); дополнить сноской: _________ «3) Форма градуировочной таблицы не подлежит изменению». Приложение М. Исключить слова: «Согласовано. Руководитель органа Государственной метрологической службы»; заменить слово: «комиссия» на «комиссия2)»; дополнить сноской - 2): _________ «2) В состав комиссии должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров и трубопроводов.»; таблицу изложить в новой редакции:
дополнить абзацем (после таблицы): «Относительное изменение базовой высоты резервуара δб, %, вычисляют по формуле
где значения величин (Hб)к, (Hб)п приведены в графах 1 и 2 таблицы»; вывод изложить в новой редакции: «Вывод - требуется (не требуется) внеочередная поверка резервуара». Приложение Н. Библиография. Позиция [3]. Заменить ссылку: МИ 1974-95 на МИ 1974-2004. (ИУС № 12 2012 г.)
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
