Изменение № 2 ГОСТ 26251-84 Протекторы для защиты от коррозии. Технические условия

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.06.90 № 1905

Дата введения 01.01.91

Пункт 1.2. Таблицы 1 - 19. Графа «Обозначение чертежа».

Заменить обозначения:

в табл. 1 - 394-74.73 на УЕИА.364541.011; 394-74.73-01 на УЕИА.364541.011-01; 394-74.73-02 на УЕИА.364541.011-02; 394-74.73-03 на УЕИА.364541.011-03;

в табл. 2 - 394-74.74 на УЕИА.364541.012; 394-74.74-01 на УЕИА.364541.012-01; 394-74.74-02 на УЕИА.364541.012-02; 394-74.74-03 на УЕИА.364541.012-03;

в табл. 3 - 394-74.64 на УЕИА.364541.001; 394-74.64-01 на УЕИА.364541.001-01; 394-74.64-02 на УЕИА.364541.001-02; 394-74.64-03 на УЕИА.364541.001-03;

в табл. 4 - 394-031.108 на УЕИА.364541.002; 394-03.108-01 на УЕИА.364541.002-01; 394-03.108-02 на УЕИА.364541.002-02; 394-03.108-03 на УЕИА.364541.002-03; 394-03.109 на УЕИА.364541.003; 394-03.109-01 на УЕИА.364541.003-01; 394-03.109-02 на УЕИА.364541.003-02; 394-03.109-03 на УЕИА.364541.003-03; 394-03.112 на УЕИА.364541.004; 394-03.112-01 на УЕИА.364541.004-01; 394-03.112-02 на УЕИА.364541.004-02; 394-03.112-03 на УЕИА.364541.004-03; 394-03.032 на УЕИА.364542.001; 394-03.034 на УЕИА.364542.002;

в табл. 5 - 394-74.65 на УЕИА.364541.005; 394-74.65-01 на УЕИА.364541.005-01; 394-74.65-42 на УЕИА.364541.005-02; 394-74.65-03 на УЕИА.364541.005-03; 394-74.67 на УЕИА.364541.007; 394-74.67-01 на УЕИА.364541.007-01; 394-74.67-02 на УЕИА.364541.007-02; 394-74.67-03 на УЕИА.364541.007-03;

в табл. 6 - 394-74.66 на УЕИА.364541.006; 394-74.66-01 на УЕИА.364541.006-01; 394-74.66-02 на УЕИА.364541.006-02; 394-74.66-03 на УЕИА.364541.006-03;

в табл. 7 - 394-74.68 на УЕИА.364541.008; 394-74.68-01 на УЕИА.364541.008-01; 394-74.68-02 на УЕИА.364541.008-02; 394-74.68-03 на УЕИА.364541.008-03; 394-74.70 на УЕИА 364541.010; 394-74.70-01 на УЕИА.364541.010-01; 394-74.70-02 на УЕИА.364541.010-02; 394-74.70-03 на УЕИА.364541.010-03; 394-74.80 на УЕИА.364541.013; 394-74.80-01 на УЕИА.364541.013-01; 394-74.80-02 на УЕИА.364541.013-02; 394-74.80-03 на УЕИА.364541.013-03;

в табл. 8 - 394-74.69 на УЕИА.364541.009; 394-74.69-01 на УЕИА.364541.009-01; 394-74.69-02 на УЕИА.364541.009-02; 394-74.69-03 на УЕИА.364541.009-03;

в табл. 9 - 394-03.035 на УЕИА.364542.003;

в табл. 10 - 394-03.115 на УЕИА.364543.001; 394-03.115-01 на УЕИА.364543.001-01; 394-03.115-02 на УЕИА.364543.001-02; 394-74.71 на УЕИА.364543.002; 394-74.71-01 на УЕИА.364543.002-01; 394-74.71-02 на УЕИА.364543.002-02; 394-74.72. на УЕИА.364543.003; 394-74.72-01 на УЕИА.364543.003-01; 394-74.72-02 на УЕИА.364543.003-02;

в табл. 11 - 394-03.050 на УЕИА.364543.004; 394-03.050-01 на УЕИА.364543.004-01; 394-03.050-02 на УЕИА.364543.004-02; 394-03.051 на УЕИА.364543.005; 394-03.051-01 на УЕИА.364543.005-01; 394-03.051-02 на УЕИА.364543.005-02;

в табл. 12 - 394-03.054 на УЕИА.364542.004; 394-03.055 на УЕИА.364542.005;

в табл. 13 - 394-03.052 на УЕИА.364542.006;

в табл. 14 - 394-03.053 на УЕИА.364542.007;

в табл. 15 - 394-74.75 на УЕИА.364543.006; 394-74.75-01 на УЕИА.364543.006-01; 394-74.75-02 на УЕИА 364543.006-02; 394-74.76 на УЕИА.364543.007; 394-74.76-01 на УЕИА.364543.007-01; 394-74.76-02 на УЕИА.364543.007-02;

в табл. 16 - 394-74.79 на УЕИА.364541.014; 394-74.79-01 на УЕИА.364541.014-01; 394-74.79-02 на УЕИА.364541.014-02; 394-74.79-03 на УЕИА.364541.014-03; 394-03.065 на УЕИА.364541.016; 394-03.065-01 на УЕИА.364541.016-01; 394-03.065-02 на УЕИА.364541.016-02; 394-03.065-03 на УЕИА.364541.016-03; 394-03.066 на УЕИА.364541.018; 394-03.066-01 на УЕИА.364541.018-01; 394-03.066-02 на УЕИА.364541.018-02; 394-03.066-03 на УЕИА.364541.018-03;

в табл. 17 - 394-74.77 на УЕИА.364541.015; 394-74.77-01 на УЕИА.364541.015-01; 394-74.77-02 на УЕИА.364541.015-02; 394-74.77-03 на УЕИА.364541.015-03; 394-74.78 на УЕИА.364541.017; 394-74.78-01 на УЕИА.364541.017-01; 394-74.78-02 на УЕИА.364541.017-02; 394-74.78-03 на УЕИА.364541.017-03; 394-03.061 на УЕИА.364542.008; 394-03.062 на УЕИА.364542.009; 394-03.063 на УЕИА.364542.010; 394-03.064 на УЕИА.364542.011;

в табл. 18 - 394-03.056 на УЕИА.364542.012; 394-03.057 на УЕИА.364542.013; 394-03.058 на УЕИА.364542.014; 394-03.110 на УЕИА.364542.019; 394-03.111 на УЕИА.364542.020;

в табл. 19 - 394-03.060 на УЕИА.364541.021; 394-03.059 на УЕИА.364542.015.

Пункт 1.2. В чертежах 1 - 3, 5 - 8 заменить значение: (0 - 16)° на 16°; таблицу 4 дополнить типоразмерами - П-КОМ-3, П-КОМ-6:

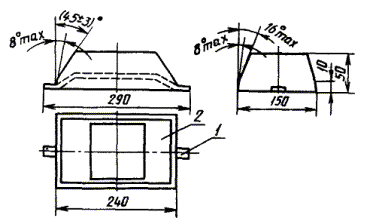

Чертеж 6 заменить новым:

Протектор П-КОА-4

1 - арматура; 2 - протектор

Черт. 6

Чертеж 18, таблица 18. Заменить типоразмер протектора: П-РОА-9 на П-РОА-8.

Таблица 18. Графа «Масса, кг». Заменить значение: 9 на 8.

Пункт 2.2. Таблица 20. Раздел «Массовая доля основных компонентов, %» дополнить графами: «Галлий» и «Индий»; для марки сплава АП4 для основных компонентов изложить в новой редакции:

Пункт 2.3 дополнить словами: «Допускается наличие монтажных отверстий на арматуре протекторов»;

заменить ссылки: ГОСТ 2590-71 на ГОСТ 2590-88, ГОСТ 380-71 на ГОСТ 380-88.

Пункт 2.4. Первый абзац. Заменить слово: «поверхность» на «рабочая поверхность».

Пункт 5.2. Первый абзац изложить в новой редакции: «Протекторы укладывают в транспортные пакеты по ГОСТ 24597-81 или универсальные контейнеры или упаковывают в дощатые ящики по ГОСТ 2991-85 тип III или по ГОСТ 10198-78»;

заменить ссылку: ГОСТ 21140-75 на ГОСТ 21140-88.

Пункт 5.5 после слов «в ящиках» дополнить словами: «или транспортных пакетах»; исключить слова: «транспортными пакетами по ГОСТ 24597-81».

Пункт 5.6 дополнить словами: «Допускается хранение протекторов в пакетах в закрытых складах на специально отведенной площадке».

Пункт 7.2. Заменить значение: «1 год» на «3 года».

Раздел 7 дополнить пунктом - 7.3: «7.3. По истечении гарантийного срока хранения перед монтажом систем протекторной защиты должна проводиться проверка состояния протекторов в объеме 10 % из партии на соответствие требованиям настоящего стандарта по внешнему виду, массе, размерам.

Допускается использовать задел изложниц до их физического износа».

Приложение 3. Таблицу дополнить подзаголовками граф «Галлий» и «Индий». Для марки АП4 графу «Галлий» изложить в редакции: «Не ниже марки Гл-1 по ГОСТ 12797-77»; графу «Индий» изложить в редакции: «Не ниже марки Ин-2 по ГОСТ 10297-75»; для остальных марок в графах «Галлий», и «Индий» проставить прочерк.

Пункт 5.1. Таблица 21. Графа «Типоразмер протектора». Заменить обозначение: П-РОА-9 на П-РОА-8; графа «Обозначение при маркировке». Заменить обозначение: 9Р на 8Р.

(ИУС № 10 1990 г.)
