КЛЮЧИ ГАЕЧНЫЕ РАЗВОДНЫЕ

Технические условия

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт распространяется на разводные гаечные ключи для максимальных диаметров зажимаемых изделий от 13 до 62 мм.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 6424-73 Зев (отверстие), конец ключа и размер «под ключ»

ГОСТ 6631-74 Эмали марок НЦ-132. Технические условия

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 9825-73 Материалы лакокрасочные. Термины, определения и обозначения

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 26810-86 Инструмент слесарно-монтажный. Правила приемки

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Основные размеры

3.1.1 Разводные ключи следует изготовлять исполнений:

А - с углом наклона головки α = 15°;

В - с углом наклона головки α = 22°30.

3.1.2 Основные размеры разводных ключей должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

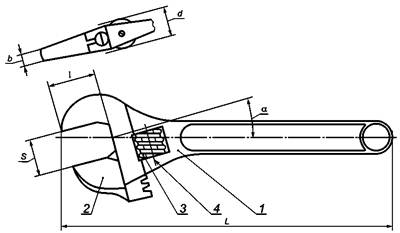

1 - корпус ключа; 2 - губка подвижная; 3 - червяк; 4 - ось червяка

Рисунок 1 - Разводной гаечный ключ

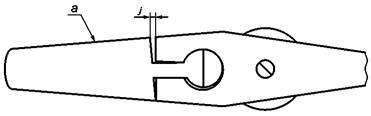

а - место приложения усилия отжатия губки

Рисунок 2 - Зазор подвижной губки

Таблица 1

Размеры в миллиметрах

(Поправка).

Пример условного обозначения разводного ключа исполнения А общей длиной 250 мм с покрытием Н12.Х:

Ключ разводной А-250 - Н12.Х ГОСТ Р 54488-2011

3.2 Характеристики

3.2.1 Ключи следует изготовлять из сталей марок 40ХФА, 40Х по ГОСТ 4543.

Допускается изготовлять ключи из других марок сталей, обеспечивающих их прочность в соответствии с требованиями настоящего стандарта.

3.2.2 Твердость ключей должна быть не менее:

40 HRC - для головки ключа;

32 HRC - для рукоятки ключа.

3.2.3 Параметры шероховатости поверхностей ключей Ra по ГОСТ 2789 должны быть, мкм, не более:

1,6 - опорных поверхностей губок и наружного контура;

6.3 - рабочих поверхностей зевов;

12,5 - остальных поверхностей.

3.2.4 При полном сведении губок ключа должна быть обеспечена сходимость вершин их рабочих поверхностей.

Рабочие поверхности губок ключа должны быть параллельны между собой. Допускается отклонение от параллельности, направленное на уширение зева к его основанию, не превышающее 2°.

3.2.5 При повороте червяка подвижная губка ключа должна перемещаться по всей длине зева плавно, без заеданий.

В процессе эксплуатации ключа должно обеспечиваться удержание червяка от самопроизвольного проворота.

3.2.6 При боковом отжатии подвижной губки односторонний зазор (j) между ее опорной поверхностью и направляющими корпуса должен быть не более значений, указанных в таблице 1, независимо от проверяемой стороны.

3.2.7 Ключи должны иметь одно из защитно-декоративных покрытий в соответствии с приложением А.

3.2.8 Технические требования к качеству покрытий - по ГОСТ 9.301 и ГОСТ 9.032.

3.2.9 Ключи должны иметь прочность, определяемую испытательным крутящим моментом, указанным в таблице 2.

Таблица 2

Размеры в миллиметрах

3.2.10 Полный установленный ресурс ключей - 10000 нагружений с приложением крутящих моментов, указанных в таблице 2.

Критерием предельного состояния являются невыполнение требований пункта 3.2.5 или поломка червяка или рейки.

3.2.11 Маркировка

На ключе должны быть четко нанесены:

- товарный знак предприятия-изготовителя;

- размер зева.

3.2.12 Маркировка транспортной и потребительской тары - по ГОСТ 18088.

3.2.13 Упаковка - по ГОСТ 18088.

4 Правила приемки

Приемка ключей - по ГОСТ 26810.

5 Методы контроля и испытаний

5.1 Размеры ключей следует проверять специальными и универсальными средствами измерений.

5.2 Контроль внешнего вида защитно-декоративных покрытий проводят визуально.

5.3 Контроль твердости - по ГОСТ 9013.

5.4 Шероховатость поверхностей ключей следует проверять сравнением с образцами шероховатости по ГОСТ 9378 или с контрольными образцами, имеющими параметры шероховатости поверхностей не более указанных в 3.2.3.

5.5 Работоспособность ключей проверяют испытательными крутящими моментами на испытательном стенде. Ключи устанавливают открытым зевом на оправку, имеющую в поперечном сечении форму правильного шестигранника. Номинальные размеры шестигранных оправок следует принимать равными минимальным охватываемым размерам «под ключ» нормальной точности по ГОСТ 6424. Они должны соответствовать указанным в 3.2.9.

Твердость оправок должна быть не менее 55 HRC.

Нагрузку следует прилагать к концу рукоятки на расстоянии не более 50 мм от ее торца перпендикулярно продольной оси ключа.

Во время испытания ключ нагружают один раз в каждом направлении, плавно прикладывая нагрузку до достижения значения минимального крутящего момента, указанного в таблице 2.

После испытания ключи не должны иметь остаточной деформации, влияющей на работоспособность, и должны быть пригодными к дальнейшей работе.

5.6 Испытания ключей на надежность должны проводиться на испытательных приспособлениях или стендах при условиях испытаний, указанных в 5.5. При этом результаты испытаний считаются удовлетворительными, если каждый из контролируемых ключей не достигнет предельного состояния.

5.7 Качество гальванических покрытий проверяют по ГОСТ 9.302.

6 Транспортирование и хранение

Транспортирование и хранение - по ГОСТ 18088.

7 Требования безопасности

7.1 Конструкция ключа должна исключать возможность выпадания подвижной губки при разведении зева.

7.2 При эксплуатации ключей не допускается пользование дополнительными рычагами и использование ключа с размерами под зев свыше указанного на ключе.

8 Гарантии изготовителя

Изготовитель гарантирует соответствие ключей требованиям настоящего стандарта при соблюдении условий применения и хранения, установленных настоящим стандартом.
