ФРЕЗЫ КОНЦЕВЫЕ СО СМЕННЫМИ
РЕЖУЩИМИ ПЛАСТИНАМИ

Обозначения

ISO 11529-2:2005
Milling cutters - Designation - Part 2: Shank-type and bore-type milling
cutters with indexable inserts
(MOD)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ»)

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. № 419-ст

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 11529-2:2005 «Фрезы. Обозначение. Часть 2. Фрезы концевые и насадные со сменными многогранными режущими пластинами» (ISO 11529-2:2005 «Milling cutters - Designation - Part 2: Shank-type and bore-type cutters with indexable inserts»).

При этом дополнительные положения, учитывающие потребности национальной стандартизации, приведены в разделах 1, 2, 3, 4 и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2012-01-01

1. Область применения

Настоящий стандарт устанавливает условные обозначения сборных концевых фрез со сменными режущими пластинами, применяемые при создании информационных баз данных автоматизированных систем управления.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 51547-2000 Хвостовики инструментов полые конические типа HSK. Основные размеры

ГОСТ Р 52965-2008 Хвостовики цилиндрические для фрез. Основные размеры

ГОСТ 19042-80 Пластины сменные многогранные. Классификация. Система обозначений. Формы (ИСО 1832-85 Пластинки многогранные сменные для режущих инструментов. Обозначение, MOD)

ГОСТ 25557-2006 Конусы инструментальные. Основные размеры (ИСО 296-91 Станки. Самозажимные конусы хвостовиков инструментов, MOD)

ГОСТ 25827-93 Хвостовики инструментов с конусом 7:24. Размеры (ИСО 7388-1-83 Хвостовики инструментов с конусностью 7:24 для устройств автоматической смены инструмента. Часть 1. Хвостовики №№ 40, 45 и 50. Размеры, MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Система обозначения фрез

3.1. Обозначение фрез должно состоять из символов, значения и последовательность расположения которых приведены ниже:

1) символ обозначения (буква), идентифицирующий конструкцию фрезы (см. 4.1);

2) символ обозначения (буква), идентифицирующий тип фрезы (см. 4.2);

3) символ обозначения (число), идентифицирующий главный угол в плане % (см. 4.3);

4) символ обозначения (буква), идентифицирующий форму пластины (см. 4.4);

5) символ обозначения (число), идентифицирующий диаметр фрезы d (см. 4.5);

6) символ обозначения (буква), идентифицирующий направление резания (см. 4.6);

7) символ обозначения (число), идентифицирующий максимальную глубину или ширину резания l (см. 4.7);

8) символ обозначения (число), идентифицирующий число зубьев фрезы (см. 4.8);

9) символ обозначения (буква), идентифицирующий тип хвостовика фрезы (см. 4.9);

10) символ обозначения (число), идентифицирующий размер хвостовика фрезы (см. 4.10).

Пример условного обозначения сборной концевой фрезы конструкции S, типа G, с главным углом в плане 90°, пластиной формы S, диаметром 32 мм, праворежущей, максимальной глубиной резания 16 мм, с числом зубьев 2, с хвостовиком с конусом Морзе 3:

Допускается включать в условное обозначение дополнительную информацию изготовителя, характеризующую различие конструкции фрез, кодом, который должен быть отделен от символа позиции 10 дефисом.

Пример

4. Символы обозначения

4.1. Символ, идентифицирующий конструкцию (способ крепления режущей пластины) фрезы, должен соответствовать указанному в таблице 1.

Таблица 1

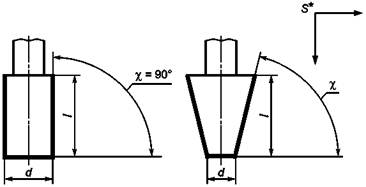

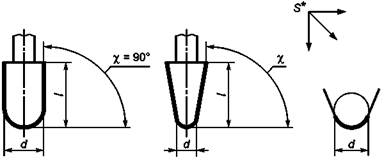

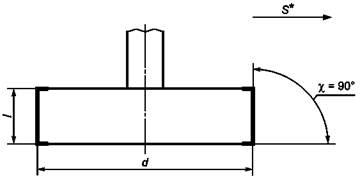

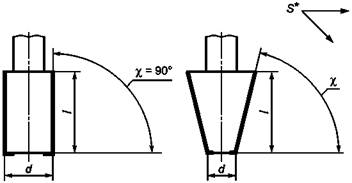

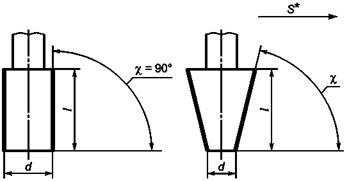

4.2. Символ, идентифицирующий тип фрезы, должен соответствовать указанному в таблице 2.

Таблица 2

4.3. Символ, идентифицирующий главный угол в плане χ,, состоит из двухзначного числа, соответствующего номинальному главному углу в плане, выраженному в градусах без десятичных знаков.

Значения χ для разных типов фрез указаны в таблице 2.

Пример - Главный угол в плане 90°: символ 90.

Для концевых фрез типа K символ, идентифицирующий главный угол в плане, обозначается 00 (два нуля).

Если значение χ является десятичным числом, то символ, идентифицирующий главный угол в плане, должен быть заменен на XX, а фактическое значение указано в информации изготовителя (см. раздел 3).

4.4. Символ, идентифицирующий форму пластин, должен соответствовать указанному в таблице 3.

Таблица 3

4.5. Символ, идентифицирующий диаметр фрезы d, представляет собой трехзначное число, которое соответствует диаметру в миллиметрах.

Примеры

1. Концевая фреза диаметром 32 мм: символ 032

2. Концевая фреза диаметром 100 мм: символ 100.

4.6. Символ, идентифицирующий направление резания, должен соответствовать указанному в таблице 4.

Таблица 4

4.7. Символ, идентифицирующий максимальную глубину или ширину резания l (глубина контакта режущей кромки с заготовкой), представляет собой трехзначное число, выраженное в миллиметрах. Если значение менее 10 мм, оно приводится следующим образом: за буквой «Т» следует значение с десятыми долями миллиметра.

Примеры

1. Максимальная глубина или ширина резания 106 мм: символ 106.

2. Максимальная глубина или ширина резания 16 мм: символ 016.

3. Максимальная глубина или ширина резания 8,5 мм: символ Т85.

4.8. Символ, идентифицирующий число зубьев, представляет собой двузначное число, соответствующее числу зубьев фрезы.

Пример - Число зубьев 2: символ 02.

4.9. Символ, идентифицирующий тип хвостовика, должен соответствовать указанному в таблице 5.

Таблица 5

4.10. Символ, идентифицирующий размер хвостовика, представляет собой двух- или трехзначное число:

- для цилиндрических хвостовиков - это номинальный диаметр в миллиметрах, для хвостовиков менее 10 мм первой цифрой является ноль;

- для хвостовиков с конусом Морзе перед номером конуса Морзе ставится ноль;

- для хвостовиков с конусностью 7:24 - номер хвостовика;

- для полых конических хвостовиков HSK - это номинальный диаметр в миллиметрах, для хвостовиков менее 100 мм первой цифрой является ноль.

Примеры

1. Цилиндрический хвостовик диаметром 25 мм: символ 25.

2. Цилиндрический хвостовик диаметром 8 мм: символ 08.

3. Хвостовик с конусом Морзе № 3: символ 03.

4. Хвостовик с конусностью 7:24 номер 50: символ 50.

5. Хвостовик полый конический HSK диаметром 100 мм: символ 100.

6. Хвостовик полый конический HSK диаметром 63 мм: символ 063.
