МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

Главное производственно-техническое
управление по строительству

Всесоюзный институт по проектированию
организации энергетического строительства

«Оргэнергострой»

Технологические карты на сооружение ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(Сборник)

K-V-11

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ
300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70
НА ВЛ 220 кВ С УНИФИЦИРОВАННЫМИ ОДНОЦЕПНЫМИ
ПРОМЕЖУТОЧНЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ
ТИПА П-220-1 И П-220-3

ОРГЭНЕРГОСТРОЙ

Москва 1972

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-V-11 (сборник) разработаны
Отделом организации и механизации
строительства линий электропередачи (ЭМ-20) института

«ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. Равин, Г.Н. Покравский, Н.В. Баланов, А.В. Цитович, З.Л. Хорошко, А.А. Кузин, В.М. Ахламов, В.А. Полубков, Е.В. Никольская.

Сборник К-V-11 состоит из 6 типовых технологических карт на монтаж сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 на ВЛ-220 кВ с унифицированными одноцепными промежуточными металлическими опорами типа П-220-1 и П-220-3, ограниченными унифицированными анкерно-угловыми опорами типа У-220-1. Является руководством при сооружении линий электропередачи напряжением 220 кВ и служит пособием при составлении проектов производства работ.

Данные карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР.

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ-220 KB

Перекладка без опускания на землю сталеалюминевых проводов сечением 300 - 400 мм из раскаточных роликов в поддерживающие зажимы и грозозащитного троса С-70 на промежуточных опорах ВЛ-220 кВ типов П220-1 и П220-3

K-V-11-5

1.Область применения

Технологическая карта K-V-11-5 является руководством при перекладке без опускания на землю сталеалюминевых проводов сечением 300 - 400 мм2 из раскаточных роликов в поддерживающие зажимы и грозозащитного троса С-70 на промежуточных опорах ВЛ-220 кВ типов П220-1 и П220-3 и служит пособием при составлении проектов производства работ.

2. Технико-экономические показатели на 1 км ВЛ-220 кВ

1. Трудоемкость, чел.-дн.

3,25

2. Работа механизмов, маш.-см

0,8

3. Расход дизельного топлива, кг

73

4. Производительность звена

1 км ВЛ 220кВ за 6,6 часов

3. Организация и технология работ

1. Перекладка проводов и грозозащитного троса С-70 без опускания их на землю из раскаточных роликов в поддерживающие зажимы и установка гасителей вибрации на подвешенных проводах выполняется звеном рабочих с приданными механизмами из состава монтажной бригады.

№№ п./п.

Профессия рабочего

Разряд

Количество человек

Примечание

1.

Электролинейщик

5

1

2.

Электролинейщик

4

1

3.

Электролинейщик

3

1

4.

Машинист

5

1

Итого:

4

2. К началу перекладки проводов (троса) должны быть закончены работы по натягиванию, визированию и креплению проводов (троса), согласно технологическим картам К-V-11-2 или К-V-11-3.

Гирлянды изоляторов с раскаточными роликами и поддерживающее крепление троса закреплены на опорах в процессе раскатки проводов (троса).

3. Последовательность и способы выполнения основных операций:

а. Электролинейщика V и IV разрядов поднимаются с помощью телескопической вышки к раскаточному ролику и наносят на отвизированных проводах краской или карандашом отметки по оси раскаточных роликов;

б. Устанавливают приспособления для перекладки проводов из раскаточных роликов в поддерживающие зажимы (рис. 1, 2);

в. Провода освобождаются от раскаточных роликов, ролики снимаются и монтируются поддерживающие зажимы по нанесенным ранее отметкам на проводах, поддерживающий зажим с проводом присоединяется к гирлянде изоляторов (рис. 2).

г. Устанавливаются на проводах гасители вибрации, если они предусмотрены проектом:

д. Перекладка грозозащитного троса производится с помощью механизма (трактора, автомашины), как представлено на рис. 3 технологической карты K-V-11-4. Трактором или тракторной лебедкой через монтажный блок с помощью такелажного троса освобождается раскаточный ролик, производится установка поддерживающего зажима и крепление его к тросостойке опоры.

4. По окончании перекладки проводов (троса) производится демонтаж приспособлений и звено электролинейщиков переходит на следующий участок ВЛ.

е. На участках ВЛ, где по условиям трассы (овраги, болота и т.п.) невозможно прохождение телескопической вышки, перекладка выполняется со специальной монтажной лестницы

Описание: 1

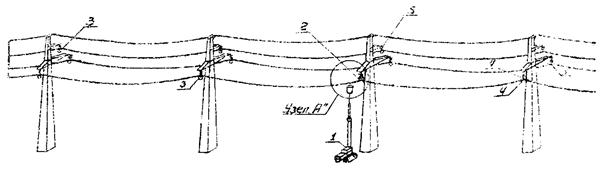

Рис. 1. Перекладка проводов без опускания на землю

1 - Телескопическая вышка ВТ-26; 2 - Приспособление для перекладки проводов; 3 - Раскаточный ролик М1Р-7; 4 - Поддерживающий зажим; 5 - Гирлянда проводов

Описание: 1

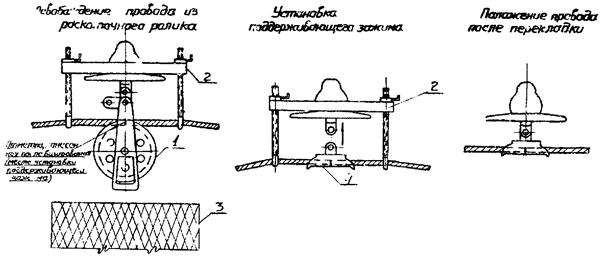

Рис. 2. Узел «А» Перекладка проводов из раскаточного ролика в поддерживающий зажим без опускания на землю.

1 - Раскаточный ролик М1Р-7; 2 - Приспособление для перекладки проводов; 3 - Корзина телескопической вышки; 4 - Поддерживающий зажим;


4. График работ на перекладку сталеалюминевых проводов сечением 300 - 400 мм2 из раскаточных роликов в поддерживающие зажимы без опускания на землю и грозозащитного троса С-70 на опоре

на 1 км ВЛ-220 кВ

№№ п./п

Наименование работ

Ед. изм.

Объем работ

Трудоемкость на весь объем работ

Состав звена

Рабочие дни

чел. час.

чел. дней

профессия

разряд

Кол. чел



1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

1.

Прокладка проводов сечением 300 - 400 мм2 и грозозащитного троса в поддерживающие зажимы. Установка гасителей вибрации на подвешенных проводах

1 км/ВЛ.

1

26,63

3,25

Электролинейщик

5

1

















- ² -

4

1

















- ² -

3

1

















машинист

5

1





6,6

часа



































Итого

1 км/ВЛ

1

26,63

3,25

-

-

6







6,6

часа









5. Калькуляция трудовых затрат на перекладку без опускания на землю сталеалюминевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70, из раскаточных роликов в поддерживающие зажимы на промежуточных опорах ВЛ-220 кВ.

на 1 км ВЛ-220 кВ

№№ п./п.

Основание

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед. изм. чел. час.

Трудоемкость на весь объем работ

Примечание

чел. час.

чел. дней

1

2

3

4

5

6

7

8

9

1.

ЕНиР § 23-3-21 таб. 2 строка 4 «а, б»

Перекладка проводов сечением 300 - 400 мм2 в поддерживающие зажимы без опускания проводов на землю с телескопической вышки

1 опора

2,5

6,6

16,5

2,01

2.

ЕНиР § 23-3-31 таб. 3 строка 1, «а»

То же, троса С-70

- ² -

2,5

1,2

3,0

0,37

ЕНиР § 23-3-32 таб. 1 строка 1, п. «а»

Установка гасителей вибрации на подвешенных проводах с телескопической вышки

- ² -

2,5

2,85

7,13

0,87

Итого

1 км ВЛ

-

-

26,68

3,75


6. Материально-технические ресурсы для одного звена рабочих

1. Механизмы

№№ п.п.

Наименование

Марка

Кол-во, шт.

Технические характеристики

Примечание

1

Телескопическая вышка

ВТ-26

1

Тракторн.

2. Инструменты, приспособления и материалы

№№ п./п.

Наименование

Ед. изм.

Кол-во

Примечание

1

2

3

4

5

1

Приспособление для перекладки проводов

шт.

1

2

Пояса монтерские с цепями и карабинами

шт.

2

3

Пассатижи универсальные длиной 200 мм

шт.

2

4

Кусачки

шт.

2

5

Молоток слесарный 0,5 кг

шт.

2

6

Ключи гаечные

компл.

1

7

Веревка хлопчатобумажная Æ 20 - 22 мм

м

80

8

Универсальный строп Æ 11,5 мм L = 1 м

шт.

1

9

Скобы СК-12

шт.

1

10

Монтажный блок

шт.

1

3. Расходные материалы

№№ п./п.

Наименование

Ед. изм.

Норма на 1 час работы машины (усредненно)

Кол-во на принятый объем работ на 1 км ВЛ

1

2

3

4

5

1

Дизельное топливо

кг

11

73

Добавляется при производстве работ зимой

2

Дизельное топливо

кг

1,1

7

Приложение 1

ИЗВЛЕЧЕНИЕ ИЗ ВРЕМЕННЫХ ИНСТРУКТИВНЫХ УКАЗАНИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ СТРОИТЕЛЬСТВЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ

ГЛАВА 7. Монтаж проводов и грозозащитных тросов.

Общие указания

§ 7.1 Находиться под гирляндами изоляторов, монтажными блоками, проводами, тросами и другими предметами во время их подъема запрещается.

§ 7.2 При монтаже и демонтаже воздушных линий большой протяженности провода отдельных смонтированных участков длиной L = 5 км, должны заземляться и закорачиваться.

§ 7.3 Заземляющие проводники должны сначала присоединяться к «земле», а затем к проводам и тросам.

§ 7.4 Смонтированные воздушные линии электропередачи и отдельные их участки, проходящие вблизи действующих линий, переходы, пересекающие эти линии напряжением выше 1000 в, впредь до их присоединения к источнику напряжения должны быть закорочены и заземлены.

Закоротки должны применяться инвентарные, испытанные и присоединяться к выполненным заземлениям опор.

§ 7.5 При приближении грозы и во время ее, работы по монтажу проводов и тросов, а также пребывание людей рядом с опорам § 7.7 и не допускается.

Раскатка проводов и тросов.

§ 7.6 Барабаны с проводами и тросами при их раскатке должны быть прочно установлены на специальных приспособлениях (раскаточных тележках или козлах), оборудованных надежными тормозными устройствами.

§ 7.7 Направление и метод раскатки, особенно по крутым скатам и косогорам, выбирается мастером или прорабом.

§ 7.8 Перед сходом с барабана последних 6 - 12 витков провода или троса для предупреждения нанесения травмы концом провода следует прикрепить раскатанный провод к ближайшей опоре, а оставшиеся на барабане витки раскатывать вручную.

§ 7.9 Освобождать зацепившийся при раскатке провод или трос со стороны тяжения запрещается.

§ 7.11 Раскатку и передачу провода и троса через глубокие овраги и ущелья следует осуществлять с помощью вспомогательного троса. Сначала через препятствие перебрасывается капроновый шпагат, выбираемый на другой стороне препятствия; вслед за шпагатом перетягивается прикрепленный к нему вспомогательный трос, а за ним провод или трос.

Шпагат перебрасывается вручную с небольшим грузом на конце или с помощью линеметателя.

§ 7.12 Раскатку проводов и тросов на крутых склонах и косогорах следует производить с верхних отметок к нижним.

§ 7.13 Перед раскаткой должна быть проверена местность и заблаговременно убраны камни и другие предметы, могущие свалиться вниз и вызвать камнепад.

§ 7.14 Лица, находящиеся на нижних отметках при раскатке проводов, должны заранее выбрать направление для быстрого отхода в безопасное место на случай падения камней.

Соединение проводов и тросов.

§ 7.15 Для обрезки проводов и тросов следует применять только соответствующий инструмент (ножовку, тросоруб). Обрубать провода и тросы зубилом запрещается.

§ 7.16 для промывки концов проводов и соединительных зажимов применять этилированный бензин запрещается.

§ 7.17 После опрессования проводов и тросов, чтобы предотвратить ранение рук, следует обязательно спилить напильником образовавшиеся на соединительном или натяжном зажиме заусенцы.

Термитная сварка проводов.

§ 7.18 Термитная сварка проводов должна производиться согласно «Инструкции по термитной сварке проводов воздушных линий электропередачи», утвержденной Союзглавэнерго.

§ 7.19 К работе по термитной сварке проводов могут быть допущены лица, обученные приемам сварки, вполне овладевшие ими и способные выполнять сварку самостоятельно.

§ 7.20 Термитную сварку следует производить в защитных очках с темными стеклами, так как световое излучение горящей термитной массы вредно действует на зрение. Во время сварки лицо работающего, во избежании ожога кожи, должно быть не менее 0,5 м от места сварки.

§ 7.21 Запрещается трогать и поправлять рукой горящий термитный патрон, а сгоревший и остывший шлак следует сбивать в направлении от себя и только после полного охлаждения.

§ 7.22 При выполнении работ по термитной сварке в жаркую сухую погоду на деревянных опорах или порталах следует обеспечить все меры против возгорания опоры, портала или сухой травы от случайного попадания неостывшего шлака термитной массы патрона.

§ 7.23 Несгоревшую термитную спичку следует бросать на заранее намеченную земляную площадку или в металлический ящик, около которого не должно быть легковоспламеняющихся предметов. Во время термитной сварки проводов запрещается находиться или проходить под местом сварки проводов.

§ 7.24 При перекладке и переноске ящиков с термитными патронами и спичками нужно избегать сильных сотрясений и бросков.

§ 7.25 Тушить термитные патроны водой запрещается. Допускается тушить загоревшиеся термитные патроны песком или пенным огнетушителем.

§ 7.26 Термитные спички следует хранить в отдельных коробах в заводской упаковке.

§ 7.27 Ящики с термитными патронами должны устанавливаться отдельно от ящиков с термитными спичками и храниться в штабелях на полу крышками вверх. Высота штабеля не должна превышать 2 м.

§ 7.28 Хранилище для термитных патронов и спичек должно быть сухим, несгораемым и соответствовать установленным требованиям к хранилищам пожароопасной продукции. Разрешается хранить термитные патроны и спички в закрытых металлических шкафах и ящиках при температуре не ниже +16 °С.

Сборка и подъем гирлянд изоляторов

§ 7.29 Сборку гирлянд из изоляторов следует производить в отдалении от опоры.

§ 7.30 При сборке гирлянд следует пользоваться только исправным инструментом: щипцами для установки замков, гаечными ключами.

§ 7.31 Подъем гирлянд с раскаточным роликами и заправленными в них проводами следует осуществлять механизированным способом и через отводные блоки.

§ 7.34 При работе на многоцепных гирляндах с одиночным креплением должны быть приняты меры против возможного поворота гирлянды.

§ 7.35 При работах на гирляндах следует пользоваться подъемными вышками (телескопическими, рычажными), специальными лестницами или предохранительными поясами с надежным креплением лестниц и поясов к траверсам опор.

Подвеска, визирование и закрепление проводов

§ 7.36 В городах и населенных местностях не допускается проход пешеходов, проезд подвод и автомашин в пролетах во время подвески проводов: для этого устанавливаются предупредительные сигналы и сторожевые посты.

§ 7.37 Запрещается подвешивать провода над железнодорожным полотном во время прохождения поездов.

§ 7.38 Натягивать провода и тросы следует только механизмами: тракторами, автомашинами и лебедками.

§ 7.39 На скатах и косогорах натяжку и визирование проводов следует производить под гору с плавным без рывков тяжением.

§ 7.40 Тяговые механизмы следует устанавливать на расстоянии не менее двойной высоты опор.

§ 7.41 Натягивать провода в анкерном участке следует вдоль оси линии. При возможности выполнения этого условия натягивать провод следует через отводной блок.

§ 7.42 При перекладке проводов и установке гасителей вибрации следует пользоваться телескопической или другой вышкой, механической лестницей или подвесной люлькой.

§ 7.44 Не разрешается находиться и работать на угловой опоре со стороны внутреннего угла, образованного проводами (тросами).

Работы на подъемных вышках (телескопических, рычажных)

§ 7.45 При работе с применением телескопических или других вышек необходимо выполнять заводские инструкции по эксплуатации этих вышек.

§ 7.46 При всех работах, производимых с подъемной вышки, в звене должно быть не менее двух человек: работающий в корзине и машинист.

§ 7.47 Поднимать в корзине вышки более двух человек запрещается.

§ 7.48 Движение подъемной вышки к опоре при нахождении между ними людей запрещается.

§ 7.49 Перед подъемом корзины подъемной вышки машинист обязан поставить машину на тормоз и установить выносные опоры (аутригеры).

§ 7.50 Установку подъемной вышки на место, а также выдвижение и опускание корзины машинист должен производить только по указанию (сигналу) руководителя монтажного звена или работающего в корзине.

§ 7.51 Во время перемещения корзины машинист обязан внимательно следить за указателем высоты подъема корзины.

§ 7.52 При работах в корзине рабочему следует прикрепляться к ней защитным поясом.

§ 7.53 Машинисту подъемной вышки запрещается ездить:

а. с выдвинутыми опорами (аутригерами);

б. с поднятой корзиной;

в. с людьми, находящимися в корзине.

§ 7.54 При температуре наружного воздуха ниже -10 °С глушить двигатель подъемной вышки запрещается.


Приложение 2

Форма № 14

МЭиЭ СССР

Главк_____________

Трест_____________

Механизированная

колонна № _________

ЖУРНАЛ
МОНТАЖА ПРОВОДОВ И ТРОСОВ В АНКЕРНЫХ УЧАСТКАХ
ВЛ _______ кВ _____________________________________

(наименование ВЛ)

Марка провода______________ Марка троса_______________

№№ п./п.

Тяжение нормальное или специальное

Монтаж между опорами №№

Номера чертежей монтажных кривых

Температура наружного воздуха

Стрела подвеса визируемых проводов

Дата монтажа и подпись бригадира, монтера

Установка распорок, выполненных по схеме, чертежу №

Величина регулировки проводов

Фамилия и подпись прораба

провода

троса

Провода

Троса

В расщепленной фазе

Между разными фазами

Визирование между опорами за №№

По монтажной кривой

Фактическая

Визирование между опорами за №№

По монтажной кривой

Фактическая

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

«___» ________________________19 г.                                                                               Главный инженер

механизированной колонны ________________

(подпись, фамилия)


Приложение 3

Форма № 15

МЭиЭ СССР

Главк_____________

Трест_____________

Механизированная колонна № _________

ИНВЕНТАРНАЯ ОПИСЬ АРМАТУРЫ АНКЕРНОГО УЧАСТКА

от анкерной опоры № ______________ до анкерной опоры № __________

ВЛ _____________ кВ

(наименование ВЛ)

№№ п./п.

Наименование арматуры

Тип

Номера чертежей арматуры

Кол-во арматуры, шт.

Итого кол-во арматуры, кг

Номер опоры

1

2

3

4

5

6

7

8

9

10

11

«___» ________________19___ г.                 Главный инженер

механизированной колонны ________

(подпись, фамилия)

Приложение 4

Форма № 16

МЭиЭ СССР

Главк______________

Трест______________

Механизированная

колонна № __________

АКТ ЗАМЕРОВ В НАТУРЕ ГАБАРИТОВ

от проводов ВЛ _________ кВ _________________________________________________

(наименование ВЛ)

от пересекаемого объекта_____________________________________________________

(наименование)

город____________________                                            «     »_____________19 г.

Мы, нижеподписавшиеся, произвели совместный осмотр и измерения

на пересечении ВЛ _________кВ ______________________________________________

(наименование ВЛ)

1. Пересечение выполнено согласно чертежа № __________________________________

2. На пересекающей ВЛ смонтированы ______ проводов марки _____________________

(число)

3. Ограничивающие объект пересечения опоры ВЛ № _____________________________

установлены на пикетах _____________________________________________________

4. Горизонтальное расстояние от оси пересекаемого объекта до осей переходных опор ВЛ составляет ___________________________________________________________м.

5. В момент пересечения габарита от проводов до пересекаемого объекта температура воздуха составляла ______________________________________________________°С.

6. Расстояние от ближайшего провода ВЛ до____________________________________

(наименование пересекаемого объекта:

__________________________________________________________________________

провода, головки железнодорожного рельса и т.п.)

составляло _______________________________________________________________м.

Представитель объекта пересечения___________________________________________

(наименование организации, должность,

__________________________________________________________________________

фамилия и инициалы, подпись, печать)

Представитель механизированной колонны № ___________________________________

(должность,

__________________________________________________________________________

фамилия и инициалы)

____________________

(подпись)

СОДЕРЖАНИЕ

1.Область применения. 2

2. Технико-экономические показатели на 1 км ВЛ-220 кВ.. 2

3. Организация и технология работ. 2

4. График работ на перекладку сталеалюминевых проводов сечением 300 - 400 мм2 из раскаточных роликов в поддерживающие зажимы без опускания на землю и грозозащитного троса С-70 на опоре. 4

5. Калькуляция трудовых затрат на перекладку без опускания на землю сталеалюминевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70, из раскаточных роликов в поддерживающие зажимы на промежуточных опорах ВЛ-220 кВ. 5

6. Материально-технические ресурсы для одного звена рабочих. 6

Приложение 1. Извлечение из временных инструктивных указаний по технике безопасности при строительстве воздушных линий электропередач. 6

Приложение 2. Журнал монтажа проводов и тросов в анкерных участках вл.. 10

Приложение 3. Инвентарная опись арматуры анкерного участка. 11

Приложение 4. Акт замеров в натуре габаритов. 11





© 2013 Ёшкин Кот :-)
