МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

Главное производственно-техническое
управление по строительству

Всесоюзный институт по проектированию
организации энергетического строительства

«Оргэнергострой»

Технологические карты на сооружение ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(Сборник)

K-V-11

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ
300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70
НА ВЛ 220 кВ С УНИФИЦИРОВАННЫМИ ОДНОЦЕПНЫМИ
ПРОМЕЖУТОЧНЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ
ТИПА П-220-1 И П-220-3

ОРГЭНЕРГОСТРОЙ

Москва 1972

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-V-11 (сборник) разработаны
Отделом организации и механизации
строительства линий электропередачи (ЭМ-20) института
«ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. Равин, Г.Н. Покравский, Н.В. Баланов, А.В. Цитович, З.Л. Хорошко, А.А. Кузин, В.М. Ахламов, В.А. Полубков, Е.В. Никольская

Сборник К-V-11 состоит из 6 типовых технологических карт на монтаж сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 на ВЛ-220 кВ с унифицированными одноцепными промежуточными металлическими опорами типа П-220-1 и П-220-3, ограниченными унифицированными анкерно-угловыми опорами типа У-220-1. Является руководством при сооружении линий электропередачи напряжением 220 кВ и служит пособием при составлении проектов производства работ.

Данные карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР.

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ (СБОРНИК)

ВЛ-220 кВ

НАТЯГИВАНИЕ, ВИЗИРОВАНИЕ И КРЕПЛЕНИЕ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 НА УЧАСТКЕ ВЛ-220 кВ, ОГРАНИЧЕННОМ АНКЕРНО-УГЛОВЫМИ ОПОРАМИ ИЛИ АНКЕРНО-УГЛОВОЙ И ПРОМЕЖУТОЧНЫМИ ОПОРАМИ ТИПОВ П-220-1, П-220-3 И У220-1

K-V-11-2

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта K-V-11-2 является руководством при натягивании, визировании и креплении сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 на ВЛ-220 кВ с промежуточными унифицированными металлическими одноцепными опорами П-220-1, П-220-3 на участках ВЛ, ограниченных анкерно-угловыми опорами, или анкерно-угловой и промежуточной опорами.

Карта служит пособием при составлении проектов производства работ.

II. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА ОДИН УЧАСТОК МОНТАЖА ДЛИНОЙ ДО 5 КМ

1 - Трудоемкость, чел.-дн - 14,0

2 - Работа механизмов, маш.-см - 2,4

3 - Расход дизельного топлива, кг - 220

4 - Производительность звена - один участок ВЛ длиной до 5 км за 10 рабочих часов

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАБОТ

1. Натягивание, визирование и крепление проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 выполняет звено рабочих с приданными механизмами из состава монтажной бригады, в следующем составе:

№№ п.п.

Профессия

Разряд

Кол-во человек

Примечание

1

Электролинейщик (бригадир)

6

1

2

То же

5

2

3

То же

4

2

4

То же

3

4

5

Машинист

5

1

6

Машинист

6

1

Итого

11

2. До начала работ по визированию и натягиванию проводов (троса) должны быть полностью закончены работы по раскатке и соединению проводов (троса) согласно технологической карте K-V-11-1, а для участка монтажа ограниченного анкерной и промежуточной опорой, подготовлены якоря для временного крепления проводов (троса) согласно технологической карте K-V-11-6.

3. Работы по натягиванию проводов включает следующие операции:

а) Сборку, подъем и закрепление свободных гирлянд с проводами на первую анкерную опору;

б) Натягивание с помощью тракторной лебедки и визирование по рейкам стрел провеса проводов (троса);

в) Закрепление натянутых проводов на второй анкерной опоре или временное крепление натянутых проводов (троса) за специальные якоря, установленные у последней промежуточной опоры, ограничивающей участок монтажа;

г) После закрепления натянутых проводов (троса) и окончательной подрегулировки их, работы по натягиванию проводов (троса) заканчиваются. Звено демонтирует такелаж и переходит на следующий участок.

4. Последовательность и способы выполнения основных операций.

5. Натягивание и визирование проводов (тросов) производится в следующей последовательности:

- грозозащитный трос

- верхний провод

- два провода нижней траверсы

Последовательность работ при натягивании и визировании проводов и грозозащитного троса (рис. 1 и 2)

а) два электролинейщика IV и III разрядов производят сборку натяжного крепления грозозащитного троса, поднимают и крепят его к тросостойке опоры. Производят сборку натяжных гирлянд изоляторов в соответствии с рабочими чертежами (в мокрых местах сборка гирлянд изоляторов производится на деревянных щитах). Предварительно изоляторы очищают от грязи и протирают ветошью. Дефектные изоляторы (с трещинами, сколами и пр.) отбраковываются.

Гирлянды собирают только с пружинными замками заводского изготовления, соответствующими типу изолятора.

б) два электролинейщика IV и III разрядов опресовывают на проводах и грозозащитном тросе натяжные зажимы. Присоединяют натяжные зажимы к собранным гирляндам изоляторов, монтируют на проводах гасители вибрации, если установка их предусмотрена проектом. Устанавливают на грозозащитный трос монтажный клиновый зажим.

в) электролинейщик IV разряда крепит к тросостойке монтажный блок и запасовывает в него такелажный трос, один конец которого закрепляется за монтажный клиновый зажим. Установленный на грозозащитном тросе, а другой к трактору или тракторной лебедке. Ходом трактора или тракторной лебедкой производят подъем, а затем крепление грозозащитного троса за тросостойку опоры (см. узел «А» рис. 14).

При подъеме проводов на первую анкерную опору электролинейщик IV разряда подвешивает с помощью стропа к траверсе монтажный блок и запасовывает в него такелажный трос, один конец которого крепится к деревянной вайме, установленной под третий изолятор натяжной гирлянды, а второй к трактору или тракторной лебедке. Подъем и крепление гирлянды с проводами к траверсе опоры см. рис. 10 и узел «А» рис. 12.

г) По окончании крепления проводов и грозозащитного троса к первой анкерно-угловой опоре монтируемого участка, производится визирование проводов и грозозащитного троса.

д) Для визирования проводов (тросов), бригадир выбирает промежуточные пролеты, руководствуясь чертежами профиля трассы и монтажной ведомостью.

Описание: 1

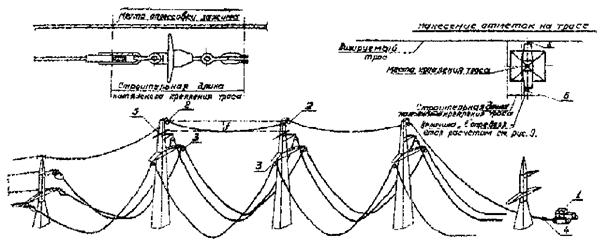

Рис. 1. Натягивание и визирование грозозащитного троса на участке ВЛ, ограниченном анкерно-угловыми опорами

1 - Трактор Т-100м; 2 - раскаточный ролик М1Р-5; 3 - раскатанный ролик М1Р-7; 4 - монтажный натяжной зажим МК-3; 5 - визирная рейка; 6 - вешка; 7 - монтажная стрела провеса троса

Описание: 1

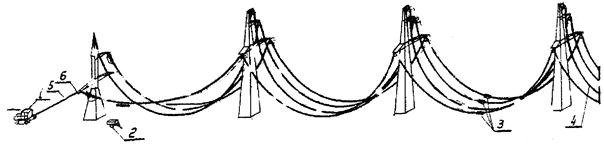

Рис. 2. Натягивание и визирование проводов на участке ВЛ, ограниченном анкерно-угловыми опорами

1 - Трактор Т-100м; 2 - раскаточный ролик М1Р-7; 3 - раскаточный ролик М1Р-5; 4 - монтажный натяжной зажим МК-3 (МК-4); 5 - визирная рейка; 6 - вешка; 7 - монтажная стрела провеса провода

Пролеты выбираются в зависимости от длины монтируемого участка - два пролета, для участка длиной до 3 км, из которых один наиболее удаленный, а второй ближайший к механизму, тянущему провод (трос)а при длине более 3 км, визирование производится в пролетах, расположенных на 1/3 длины монтируемого участка.

Для выбранных пролетов, по монтажным таблицам определяется стрела провеса проводов (троса) с учетом температуры наружного воздуха во время монтажа проводов (троса).

е) два электролинейщика IV и III разрядов под руководством бригадира устанавливают на опорах, ограничивающих визируемых пролеты, визирные рейки (рис. 3 и 4).

Электролинейщик V разряда расстанавливает визировщиков и сигнальщиков для наблюдения за вытяжкой проводов (троса) в пролетах, за прохождением соединительных зажимов и ремонтных муфт через раскаточные ролики, за проезжими дорогами и другими пересечениями.

Команды на механизмы, тянущие провода (трос), визировщики и сигнальщики передают с помощью портативных радиостанций или сигнальными флажками.

ж) Визирование и натягивание проводов (троса) производится без подъема их на вторую анкерную опору (рис. 1 и 2), при этом, перед началом визирование бригадир с помощью теодолита и отвеса проектирует места крепления натяжных гирлянд, крепления грозозащитного троса на землю и полученные точки электролинейщик IV разряда закрепляет вешками.

В анкерных пролетах визирование и натягивание проводов (троса) осуществляется с подъемом их на обе анкерные опоры, при этом отметки наносятся непосредственно на проводе (тросе) на опоре (рис. 5, 6, 7).

Крепление натягиваемых проводов (тросов) к такелажному тросу тракторной лебедки производится с помощью клиновых зажимов причем каждый провод (грозозащитный трос) крепится к трактору раздельно (рис. 8).

Описание: 1

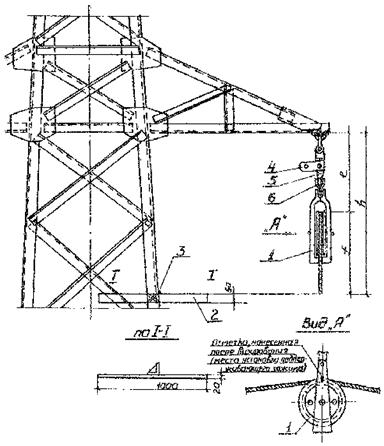

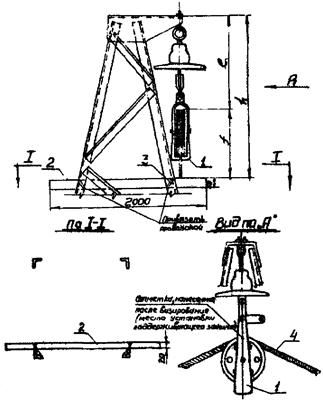

Рис. 3. Установка на опоре инвентарной визирной рейки при визировании троса

1 - Раскаточный ролик М1Р-5; 2 - визирная рейка; 3 - вязальная проволока; 4 - грозозащитный трос; h = f + l - расстояние установки визирной рейки; f - проектная стрела провеса грозозащитного троса; l - длина поддерживающего крепления троса (до раскаточного ролика);

Описание: 1

Рис. 4. Установка на опоре инвентарной визирной рейки при визировании троса

1 - Раскаточный ролик М1Р-7; 2 - визирная рейка; 3 - вязальная проволока; 4 - промзвено ПТМ-12; 5 - переходное звено ПРП-6-2; h = f + l - расстояние установки визирной рейки; f - проектная стрела провеса провода; l - длина раскаточного приспособления (до раскаточного ролика);

Описание: 1

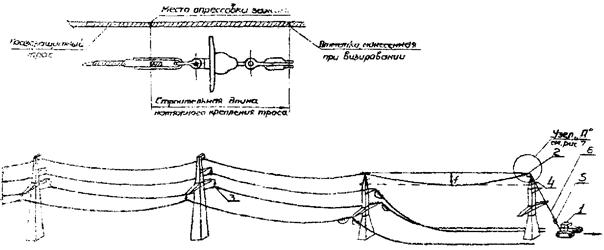

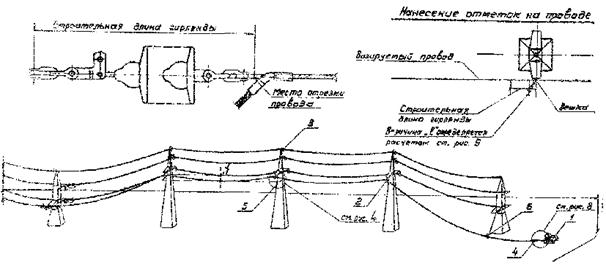

Рис. 5. Натягивание и визирование грозозащитного троса в анкерном пролете

1 - Трактор Т-100м; 2 - монтажный блок; 3 - поддерживающий зажим; 4 - визирная рейка; 5 - монтажный натяжной зажим; 6 - такелажный трос Æ 18 мм L = 80 м; f - проектная стрела провеса троса;

Описание: 1

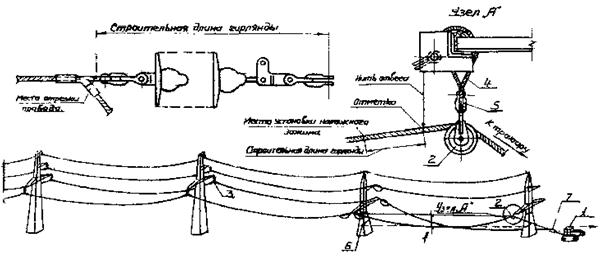

Рис. 6. Натягивание и визирование грозозащитного троса в анкерном пролете

1 - Трактор Т-100м; 2 - монтажный блок; 3 - поддерживающий зажим; 4 - универсальный строп Æ 11,5 мм L = 760 мм; 5 - скоба СК-12; 6 - визирная рейка; 7 - монтажный натяжной зажим МК-3 (МК-4)

Описание: 1

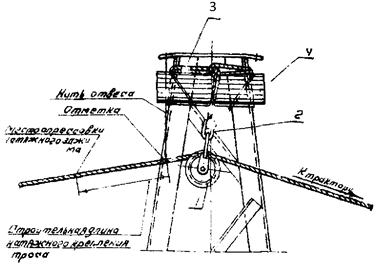

Рис 7. Узел «А» нанесение отметки на грозозащитном тросе при визировании в анкерном пролете с подъемом троса на опору (см. рис. 6)

1 - монтажный блок; 2 - скоба СК-12; 3 - универсальный строп Æ 11,5 мм L = 2,1 м; 4 - коротыш Æ 20 см L = 70 м

Описание: 1

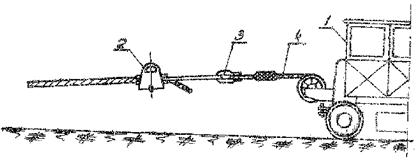

Рис. 8 Крепление провода к трактору при натягивании и визировании

1 - Трактор Т-100м; 2 - монтажный натяжной зажим МК-3 (МК-4); 3 - скоба СК-12; 4 - такелажный трос лебедки

з) По команде бригадира, ходом трактора выбирают слабину провода (троса) до тех пор, пока он не поднимется на 300 - 400 мм выше линии визирования и по команде визировщиков (сначала дальнего, а потом ближнего) опускают провод (трос) на линию визирования. После 10 - 15 мин выдержки провода (троса) под монтажным тяжением производится повторная проверка и доводка, в случае необходимости, стрелы провеса до проектной величины.

и) При натягивании проводов на участке ограниченном анкерными опорами, электролинейщики IV разряда, находясь у второй анкерной опоры, делает отметку на проводе (тросе) против ранее установленной вешки. Затем путем вычислений (рис. 9), бригадир определяет места установок натяжных зажимов. Устанавливаются на проводах натяжные зажимы путем опрессовки. Опрессовка зажимов выполняется в соответствии с требованиями сборника типовых технологических карт K-V-8.

Натяжной зажим с проводом (тросом) присоединяется к гирлянде изоляторов, производится подъем и закрепление натяжной гирлянды с проводом (тросом) к траверсе (тросостойке) опоры (рис. 11, 12, 13 и 14).

Сборка гирлянд производится также, как и у первой анкерной опоры (см. п. «а» настоящего раздела).

После закрепления на опоре натяжных гирлянд, визировщики проверяют по рейкам фактические стрелы провеса проводов и результат сообщают по радио бригадиру.

Стрелы провеса и габариты должны соответствовать установленным нормам и допускам (рис. 15 и 16).

к) При натягивании проводов (троса) на участке ограниченном анкерной и промежуточной опорами, после окончания визирования проводов (троса), производится закрепление их к временному специальному якорю (рис. 17).

Передача монтажного тяжения провода от тягового трактора к якорю производится в следующей последовательности (рис. 18):

- на натянутый провод (трос), удерживаемый трактором, устанавливают монтажный клиновый зажим, присоединенный к стропу якоря;

- положение монтажного зажима фиксироваться по отвесу на земле нивелирным колышком (рис. 18-1)

Описание: 1

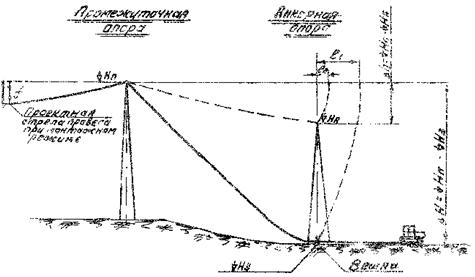

Определение расчетным путем места установки натяжного зажима при визировании проводов без подъема их на вторую анкерную опору

A3 l + lгир

где: l = l1 ± l2 lгир. - длина гирлянды изолятор в





L - длина пролета

 - отметка точки подвеса провода на промежуточной опоре

 - то же, на анкерной опоре

 - отметка уровня земли под анкерной опорой

В случае: I              l = l1

II             l = l1 + l2

III            l = l1 - l2

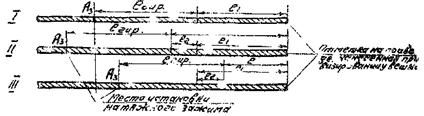

Схема расположения отметок для определения места установки натяжн. зажима на проводе

Описание: 1

Рис. 9. Нанесение отметок на проводах при визировании без подъема их на анкерную опору

Описание: 1

Рис. 10. Подъем свободной натяжной гирлянды на анкерно-угловую опору

1 - Трактор Т-100м; 2 - опрессовочный агрегат; 3 - соединительный зажим для провода; 4 - соединительный зажим для троса; 5 - такелажный трос Æ 18 мм L = 80 м; 6 - монтажный блок

Описание: 1

Рис. 11. Подъем натяжной гирлянды изоляторов на анкерно-угловую опору после визирования

1 - Трактор Т-100м; 2 - монтажный блок; 3 - монтажный натяжной зажим МК-3 (МК-4); 4 - такелажный трос Æ 18 мм L = 80 м; 5 - такелажный трос Æ 18 мм L = 20 м; 6 - раскаточный ролик М1Р-7; 7 - гирлянда изоляторов

Описание: 1

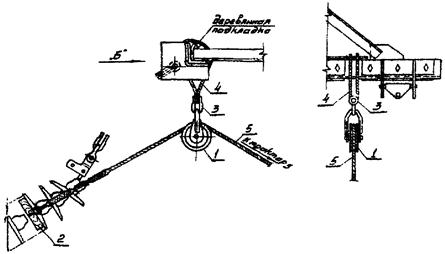

Рис. 12. Узел «А» Подъем свободной натяжной гирлянды с проводом

1 - монтажный блок; 2 - деревянная вайма; 3 - скоба СК-12; 4 - универсальный строп Æ 11,5 мм L = 760 мм; 5 - такелажный трос Æ 18 мм L = 80 м

Описание: 1

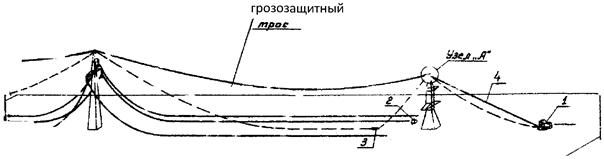

Рис. 13. Подъем грозозащитного троса на анкерно-угловой опоре

1 - Трактор Т-100м; 2 - опрессовочный агрегат; 3 - монтажный натяжной зажим МК-3; 4 - такелажный трос Æ 18 мм L = 80 м

Описание: 1

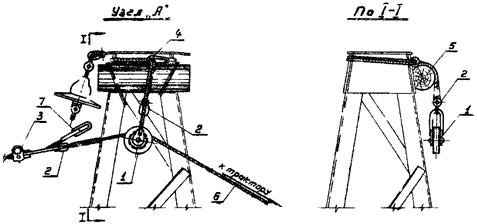

Рис. 14. Узел «А» Подъем и крепление грозозащитного троса на анкерно-угловой опоре

1 - Блок монтажный Q = 3 т; 2 - скоба СК-12; 3 - монтажный натяжной зажим МК-3; 4 - универсальный строп Æ 11,5 мм L = 2,1 м; 5 - коротыш Æ 20 см L = 650 - 700 мм; 6 - такелажный трос Æ 18 мм L = 80 м; 7 - натяжной зажим НС-70

Описание: 1

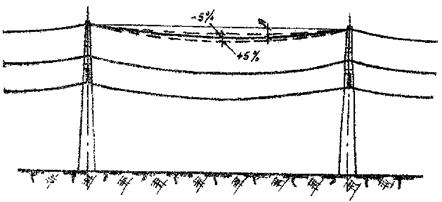

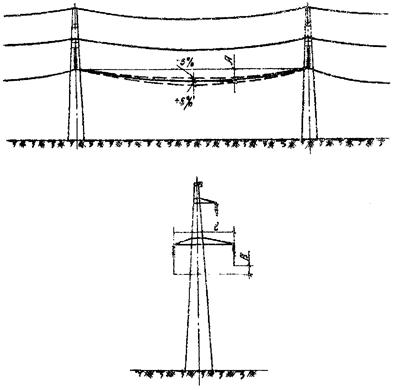

Рис. 15. Нормы и допуски на монтаж проводов

А - величина стрелы провеса провода согласно проекту ±5 %

В - разрегулировка различных фаз относительно друг друга (должна быть не более 10 % проектного расстояния между фазами B £ 1/10L)

Описание: 1

Рис. 16. Нормы и допуски на монтаж грозозащитных тросов

А - величина стрелы провеса троса согласно проекту ±5 %

Описание: 1

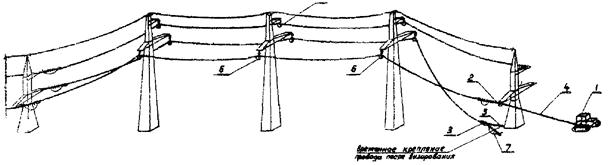

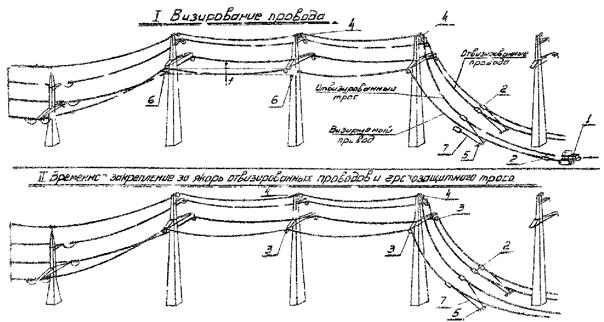

Рис. 17. Натягивание, визирование и закрепление проводов и грозозащитного троса на участке ВЛ, ограниченном анкерно-угловой и промежуточной опорами.

1 - Трактор Т-100м; 2 - монтажный натяжной зажим МК-3 (МК-4); 3 - раскаточный ролик М1Р-7; 4 - раскаточный ролик М1Р-5; 5 - якорь; 6 - визирная рейка; 7 - такелажный трос Æ 18 мм L = 20 м; 8 - проектная стрела провеса

- обратным ходом трактора тяжение передается на якорь.

- новое положение монтажного зажима, которое он займет за счет вытяжки стропа якоря, отмечается на земле по отвесу вторым колышком (рис. 18-2).

- расстояние между колышками замеряется рулеткой и переносится на провод от места установки монтажного зажима в сторону монтируемого участка. Отметка на проводе наносится краской или карандашом.

- ходом трактора провод натягивается и монтажные зажимы перестанавливаются на вновь нанесенную отметку (рис. 18-3).

- тяжение провода передается окончательно на временный якорь (рис. 18-4).

В таком порядке монтируются провода каждой фазы и трос.

После закрепления натянутых проводов и троса на анкерной опоре, или же за временные якоря, производится проверка стрел провеса проводов, фактические значения которых заносятся в монтажный журнал (приложение 2), монтаж проводов на этом участке заканчивается.

Электролинейщики снимают визирные рейки, демонтируют такелаж и переходят на новый участок ВЛ.

Перекладка проводов из раскаточных роликов в поддерживающие зажимы выполняется следующим звеном рабочих, согласно технологическим картам K-V-11-5.

Тяжение на тракторе отвизированного провода (грозозащитного троса)

Описание: 1

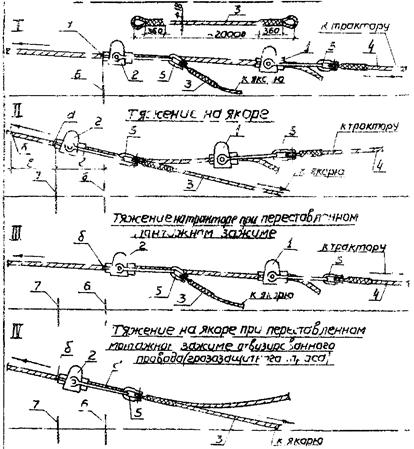

Рис. 18 Передача тяжения отвизированного провода (грозозащитного троса) от трактора на якорь

а - первая метка на проводе (тросе); б - вторая метка на проводе (тросе) на расстоянии равном L;

1 - монтажный натяжной зажим троса лебедки трактора; 2 - монтажный натяжной зажим троса якоря; 3 - трос якоря Æ 18 мм L = 20 м; 4 - трос лебедки трактора; 5 - скоба СК-12; 6 - первый колышек; 7 - второй колышек.

IV. ГРАФИК МОНТАЖНЫХ РАБОТ ПО НАТЯГИВАНИЮ, ВИЗИРОВАНИЮ И КРЕПЛЕНИЮ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 И грозозащитного троса С-70 НА УЧАСТКАХ ВЛ-220 кВ, ОГРАНИЧЕННЫХ: I - АНКЕРНО-УГЛОВЫМИ ОПОРАМИ И II - АНКЕРНО-УГЛОВОЙ И ПРОМЕЖУТОЧНЫМИ ОПОРАМИ

Наименование работ

Един. Изм.

Объем работ

Трудоемкость на весь объем

Состав звена

Рабочие дни

Чел.-час

Чел.-дн

профессия

разр.

Кол. чел

1

2

3

4

1 участок

2 участок

1 участок

2 участок

1. Сборка натяжных гирлянд изоляторов, установка гасителей вибрации, крепление проводов на анкерно-угловой опоре. Демонтаж такелажа

2. Натягивание, визирование и крепление проводов в анкерном пролете

3. То же, но с временным креплением проводов у промежуточной опоры на участке 1

Участок длиной 5 км

1

112,87

116,25

13,77

14,17

Эл. линейщик

То же

То же

То же

Машинист

То же

VI

V

IV

III

V

V

VI

1

2

2

4

1

1

10 часов

Итого

1

112,87

116,25

13,77

14,17

-

-

11

V. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА НАТЯГИВАНИЕ, ВИЗИРОВАНИЕ И КРЕПЛЕНИЕ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 И СТАЛЬНОГО троса С-70 НА УЧАСТКАХ ВЛ-220 кВ ДЛИНОЙ 5 КМ, ОГРАНИЧЕННЫХ: I - АНКЕРНО-УГЛОВЫМИ ОПОРАМИ И II - АНКЕРНО-УГЛОВОЙ И ПРОМЕЖУТОЧНЫМИ ОПОРАМИ

№№ п.п.

Обоснование

Наименование работы

Един. измер.

Объем работ

Норма времени на ед. изм., чел.-час

Затраты труда на весь объем работ

Участок 1

Участок 2

Раскатка с раскаточных тележек

Раскатка с неподвижных раскаточных устройств

ч. час

ч. дн

ч. час

ч. дн

1

ЕНиР § 23-3-21 Табл. 1 стр. 5

ЕНиР § 23-3-32 Табл. 1 п. «а»

Сборка изоляторов в одноцепные натяжные гирлянды из 14 изоляторов ПС6-А (13хПФ6-13) и установка гасителей вибрации на неподвешенных проводах)

1 гирлянда

6

3

1,02

6,12

3,06

0,75

0,37

2

ЕНиР § 23-3-28 Табл. 1 стр. 5 п. «ж» и «з»

Натягивание, визирование проводов сечением 300 - 400 мм2 в одном участке ВЛ, длиной до 5 км

Участок ВЛ длиной 5 км

1

1

91

91

91

11,10

11,10

3

ЕНиР § 23-3-28 Табл. 1 стр. 5 п. «и» и «к»

То же, но троса сечением 70 мм2

Участок ВЛ длиной 5 км

1

1

15,75

15,75

15,75

1,92

1,92

4

ЕНиР § 24-11-1а применительно

Дополнительная двухкратная перестановка монтажных клиновых зажимов со стропами

Установка

-

8

0,62

-

4,96

-

0,6

5

То же к = 0,6

Демонтаж монтажных клиновых зажимов со стропами

Установка

-

4

0,37

-

1,48

-

0,78

Итого

1 пролет 5 км

-

-

-

112,87

116,25

13,77

14,17

VI. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6. Механизмы

№№ п.п.

Наименование

Марка

Технические характеристики

Кол-во

Примечание

1

Трактор лебедкой Л-8

Т-100м

Дизельный Гусеничный 108 л.с

1

2

Телескопическая вышка

ВТ-26

Тракторная

1

3

Моторный пресс

ПО-100м

Гидравлический на пневмоходу

1

2. Инструменты, приспособления и материалы

№№ п.п.

Наименование

Един. измер.

Кол-во

Примечание

1

Бинокль 8-ми кратный полевой

шт.

2

2

Термометр в оправе ±40 °С

шт.

1

3

Рейки визировочные

компл.

2

4

Теодолит

шт.

1

5

Уровень плотничный

шт.

1

6

Метры складные

шт.

2

7

Рулетка РС-10

шт.

2

8

Отвесы

шт.

2

9

Ножовки по металлу

шт.

2

10

Полотна ножевочные

шт.

20

11

Лопата штыковая

шт.

1

12

Лом стальной Æ 28 мм

шт.

1

13

Пассатижи универсальные длиной 200 мм

шт.

4

14

Зубила слесарные

шт.

2

15

Молотки слесарные 0,5 кг

шт.

2

16

Кувалда - 3 кг

шт.

1

17

Кусачки

шт.

2

18

Ключи гаечные под арматуру

компл.

2

19

Ключ разводной № 4

шт.

1

20

Ключ разводной № 5

шт.

1

21

Блоки монтажные однорольные Q = 3 т

шт.

2

22

Монтажные клиновые зажимы МК-4

шт.

1/4

В числителе для участка монтажа, ограниченного анкерными опорами, в знаменателе анкерной и промежуточными опорами

23

Монтажные клиновые зажимы МК-3

шт.

1/4

24

Скобы СК-12

шт.

2/6

25

Пояса монтерские с поясами и карабинами

компл.

4

26

Тросы такелажные Æ 18 мм L = 80 м

шт.

2

27

Тросы такелажные Æ 18 мм L = 20 м

шт.

4

28

Стропы универсальные Æ 11,5 мм длиной 760 мм

шт.

2

29

То же, но длиной 2100 мм

шт.

1

30

Веревка х/бумажная Æ 20 - 22 мм

п.м

100

31

Радиотелефонная станция типа «ласточка»

компл.

3

32

Сигнальные флажки

шт.

5

33

Топор плотничный

шт.

1

34

Напильники (разные)

шт.

3

35

Отвертки

шт.

2

36

Штангенциркуль длиной 250 мм

шт.

1

37

Ерши стальные

шт.

2

38

Обтирочные концы (ветошь)

кг

2,0

39

Щетки из кардоленты

шт.

2

40

Вазелин нейтральный технический

кг

1,0

41

Бензин для промывки проводов при опрессовке

кг

5,0

42

Аптечки полевые

компл.

2

4. Расходные материалы

№№ пп

Наименование

Норма на час работы машин (усреднено)

Количество на принятый объем работы на участок ВЛ до 5 км

1

Дизельное топливо, кг

11

220

Добавляется в зимнее время:

2

Дизельное топливо, кг

1,1

22

Приложение 1

ИЗВЛЕЧЕНИЕ ИЗ ВРЕМЕННЫХ ИНСТРУКТИВНЫХ УКАЗАНИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ СТРОИТЕЛЬСТВЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ

ГЛАВА 7. Монтаж проводов и грозозащитных тросов.

Общие указания

§ 7.1 Находиться под гирляндами изоляторов, монтажными блоками, проводами, тросами и другими предметами во время их подъема запрещается.

§ 7.2 При монтаже и демонтаже воздушных линий большой протяженности провода отдельных смонтированных участков длиной L = 5 км, должны заземляться и закорачиваться.

§ 7.3 Заземляющие проводники должны сначала присоединяться к «земле», а затем к проводам и тросам.

§ 7.4 Смонтированные воздушные линии электропередачи и отдельные их участки, проходящие вблизи действующих линий, переходы, пересекающие эти линии напряжением выше 1000 в, впредь до их присоединения к источнику напряжения должны быть закорочены и заземлены.

Закоротки должны применяться инвентарные, испытанные и присоединяться к выполненным заземлениям опор.

§ 7.5 При приближении грозы и во время ее, работы по монтажу проводов и тросов, а также пребывание людей рядом с опорам § 7.7 и не допускается.

Раскатка проводов и тросов.

§ 7.6 Барабаны с проводами и тросами при их раскатке должны быть прочно установлены на специальных приспособлениях (раскаточных тележках или козлах), оборудованных надежными тормозными устройствами.

§ 7.7 Направление и метод раскатки, особенно по крутым скатам и косогорам, выбирается мастером или прорабом.

§ 7.8 Перед сходом с барабана последних 6 - 12 витков провода или троса для предупреждения нанесения травмы концом провода следует прикрепить раскатанный провод к ближайшей опоре, а оставшиеся на барабане витки раскатывать вручную.

§ 7.9 Освобождать зацепившийся при раскатке провод или трос со стороны тяжения запрещается.

§ 7.11 Раскатку и передачу провода и троса через глубокие овраги и ущелья следует осуществлять с помощью вспомогательного троса. Сначала через препятствие перебрасывается капроновый шпагат, выбираемый на другой стороне препятствия; вслед за шпагатом перетягивается прикрепленный к нему вспомогательный трос, а за ним провод или трос.

Шпагат перебрасывается вручную с небольшим грузом на конце или с помощью линеметателя.

§ 7.12 Раскатку проводов и тросов на крутых склонах и косогорах следует производить с верхних отметок к нижним.

§ 7.13 Перед раскаткой должна быть проверена местность и заблаговременно убраны камни и другие предметы, могущие свалиться вниз и вызвать камнепад.

§ 7.14 Лица, находящиеся на нижних отметках при раскатке проводов, должны заранее выбрать направление для быстрого отхода в безопасное место на случай падения камней.

Соединение проводов и тросов.

§ 7.15 Для обрезки проводов и тросов следует применять только соответствующий инструмент (ножовку, тросоруб). Обрубать провода и тросы зубилом запрещается.

§ 7.16 для промывки концов проводов и соединительных зажимов применять этилированный бензин запрещается.

§ 7.17 После опрессования проводов и тросов, чтобы предотвратить ранение рук, следует обязательно спилить напильником образовавшиеся на соединительном или натяжном зажиме заусенцы.

Термитная сварка проводов.

§ 7.18 Термитная сварка проводов должна производиться согласно «Инструкции по термитной сварке проводов воздушных линий электропередачи», утвержденной Союзглавэнерго.

§ 7.19 К работе по термитной сварке проводов могут быть допущены лица, обученные приемам сварки, вполне овладевшие ими и способные выполнять сварку самостоятельно.

§ 7.20 Термитную сварку следует производить в защитных очках с темными стеклами, так как световое излучение горящей термитной массы вредно действует на зрение. Во время сварки лицо работающего, во избежании ожога кожи, должно быть не менее 0,5 м от места сварки.

§ 7.21 Запрещается трогать и поправлять рукой горящий термитный патрон, а сгоревший и остывший шлак следует сбивать в направлении от себя и только после полного охлаждения.

§ 7.22 При выполнении работ по термитной сварке в жаркую сухую погоду на деревянных опорах или порталах следует обеспечить все меры против возгорания опоры, портала или сухой травы от случайного попадания неостывшего шлака термитной массы патрона.

§ 7.23 Несгоревшую термитную спичку следует бросать на заранее намеченную земляную площадку или в металлический ящик, около которого не должно быть легковоспламеняющихся предметов. Во время термитной сварки проводов запрещается находиться или проходить под местом сварки проводов.

§ 7.24 При перекладке и переноске ящиков с термитными патронами и спичками нужно избегать сильных сотрясений и бросков.

§ 7.25 Тушить термитные патроны водой запрещается. Допускается тушить загоревшиеся термитные патроны песком или пенным огнетушителем.

§ 7.26 Термитные спички следует хранить в отдельных коробах в заводской упаковке.

§ 7.27 Ящики с термитными патронами должны устанавливаться отдельно от ящиков с термитными спичками и храниться в штабелях на полу крышками вверх. Высота штабеля не должна превышать 2 м.

§ 7.28 Хранилище для термитных патронов и спичек должно быть сухим, несгораемым и соответствовать установленным требованиям к хранилищам пожароопасной продукции. Разрешается хранить термитные патроны и спички в закрытых металлических шкафах и ящиках при температуре не ниже +16 °С.

Сборка и подъем гирлянд изоляторов

§ 7.29 Сборку гирлянд из изоляторов следует производить в отдалении от опоры.

§ 7.30 При сборке гирлянд следует пользоваться только исправным инструментом: щипцами для установки замков, гаечными ключами.

§ 7.31 Подъем гирлянд с раскаточным роликами и заправленными в них проводами следует осуществлять механизированным способом и через отводные блоки.

§ 7.34 При работе на многоцепных гирляндах с одиночным креплением должны быть приняты меры против возможного поворота гирлянды.

§ 7.35 При работах на гирляндах следует пользоваться подъемными вышками (телескопическими, рычажными), специальными лестницами или предохранительными поясами с надежным креплением лестниц и поясов к траверсам опор.

Подвеска, визирование и закрепление проводов

§ 7.36 В городах и населенных местностях не допускается проход пешеходов, проезд подвод и автомашин в пролетах во время подвески проводов: для этого устанавливаются предупредительные сигналы и сторожевые посты.

§ 7.37 Запрещается подвешивать провода над железнодорожным полотном во время прохождения поездов.

§ 7.38 Натягивать провода и тросы следует только механизмами: тракторами, автомашинами и лебедками.

§ 7.39 На скатах и косогорах натяжку и визирование проводов следует производить под гору с плавным без рывков тяжением.

§ 7.40 Тяговые механизмы следует устанавливать на расстоянии не менее двойной высоты опор.

§ 7.41 Натягивать провода в анкерном участке следует вдоль оси линии. При возможности выполнения этого условия натягивать провод следует через отводной блок.

§ 7.42 При перекладке проводов и установке гасителей вибрации следует пользоваться телескопической или другой вышкой, механической лестницей или подвесной люлькой.

§ 7.44 Не разрешается находиться и работать на угловой опоре со стороны внутреннего угла, образованного проводами (тросами).

Работы на подъемных вышках (телескопических, рычажных)

§ 7.45 При работе с применением телескопических или других вышек необходимо выполнять заводские инструкции по эксплуатации этих вышек.

§ 7.46 При всех работах, производимых с подъемной вышки, в звене должно быть не менее двух человек: работающий в корзине и машинист.

§ 7.47 Поднимать в корзине вышки более двух человек запрещается.

§ 7.48 Движение подъемной вышки к опоре при нахождении между ними людей запрещается.

§ 7.49 Перед подъемом корзины подъемной вышки машинист обязан поставить машину на тормоз и установить выносные опоры (аутригеры).

§ 7.50 Установку подъемной вышки на место, а также выдвижение и опускание корзины машинист должен производить только по указанию (сигналу) руководителя монтажного звена или работающего в корзине.

§ 7.51 Во время перемещения корзины машинист обязан внимательно следить за указателем высоты подъема корзины.

§ 7.52 При работах в корзине рабочему следует прикрепляться к ней защитным поясом.

§ 7.53 Машинисту подъемной вышки запрещается ездить:

а. с выдвинутыми опорами (аутригерами);

б. с поднятой корзиной;

в. с людьми, находящимися в корзине.

§ 7.54 При температуре наружного воздуха ниже -10 °С глушить двигатель подъемной вышки запрещается.


Приложение 2

Форма № 14

МЭиЭ СССР

Главк_____________

Трест_____________

Механизированная

колонна № _________

ЖУРНАЛ
МОНТАЖА ПРОВОДОВ И ТРОСОВ В АНКЕРНЫХ УЧАСТКАХ
ВЛ _______ кВ _____________________________________

(наименование ВЛ)

Марка провода______________ Марка троса_______________

№№ п./п.

Тяжение нормальное или специальное

Монтаж между опорами №№

Номера чертежей монтажных кривых

Температура наружного воздуха

Стрела подвеса визируемых проводов

Дата монтажа и подпись бригадира, монтера

Установка распорок, выполненных по схеме, чертежу №

Величина регулировки проводов

Фамилия и подпись прораба

провода

троса

Провода

Троса

В расщепленной фазе

Между разными фазами

Визирование между опорами за №№

По монтажной кривой

Фактическая

Визирование между опорами за №№

По монтажной кривой

Фактическая

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

«___» ________________________19 г.                                                                               Главный инженер

механизированной колонны ________________

(подпись, фамилия)


Приложение 3

Форма № 15

МЭиЭ СССР

Главк_____________

Трест_____________

Механизированная колонна № _________

ИНВЕНТАРНАЯ ОПИСЬ АРМАТУРЫ АНКЕРНОГО УЧАСТКА

от анкерной опоры № ______________ до анкерной опоры № __________

ВЛ _____________ кВ

(наименование ВЛ)

№№ п./п.

Наименование арматуры

Тип

Номера чертежей арматуры

Кол-во арматуры, шт.

Итого кол-во арматуры, кг

Номер опоры

1

2

3

4

5

6

7

8

9

10

11

«___» ________________19___ г.                 Главный инженер

механизированной колонны _________

(подпись, фамилия)

Приложение 4

Форма № 16

МЭиЭ СССР

Главк______________

Трест______________

Механизированная

колонна № __________

АКТ ЗАМЕРОВ В НАТУРЕ ГАБАРИТОВ

от проводов ВЛ _________ кВ _________________________________________________

(наименование ВЛ)

от пересекаемого объекта_____________________________________________________

(наименование)

город____________________                                            «     »_____________19 г.

Мы, нижеподписавшиеся, произвели совместный осмотр и измерения

на пересечении ВЛ _________кВ ______________________________________________

(наименование ВЛ)

1. Пересечение выполнено согласно чертежа № __________________________________

2. На пересекающей ВЛ смонтированы ______ проводов марки _____________________

(число)

3. Ограничивающие объект пересечения опоры ВЛ № _____________________________

установлены на пикетах _____________________________________________________

4. Горизонтальное расстояние от оси пересекаемого объекта до осей переходных опор ВЛ составляет ___________________________________________________________м.

5. В момент пересечения габарита от проводов до пересекаемого объекта температура воздуха составляла ______________________________________________________°С.

6. Расстояние от ближайшего провода ВЛ до____________________________________

(наименование пересекаемого объекта:

__________________________________________________________________________

провода, головки железнодорожного рельса и т.п.)

составляло _______________________________________________________________м.

Представитель объекта пересечения___________________________________________

(наименование организации, должность,

__________________________________________________________________________

фамилия и инициалы, подпись, печать)

Представитель механизированной колонны № ___________________________________

(должность,

__________________________________________________________________________

фамилия и инициалы)

____________________

(подпись)

СОДЕРЖАНИЕ

I. Область применения. 2

Ii. Технико-экономические показатели на один участок монтажа длиной до 5 км.. 2

Iii. Организация и технология работ. 2

Iv. График монтажных работ по натягиванию, визированию и креплению сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса с-70 на участках вл-220 кв, ограниченных: i - анкерно-угловыми опорами и ii - анкерно-угловой и промежуточными опорами. 12

V. Калькуляция трудовых затрат на натягивание, визирование и крепление сталеалюминиевых проводов сечением 300 - 400 мм2 и стального троса с-70 на участках вл-220 кв длиной 5 км, ограниченных: i - анкерно-угловыми опорами и ii - анкерно-угловой и промежуточными опорами. 13

Vi. Материально-технические ресурсы.. 14

Приложение 1. Извлечение из временных инструктивных указаний по технике безопасности при строительстве воздушных линий электропередач. 15

Приложение 2. Журнал монтажа проводов и тросов в анкерных участках вл.. 19

Приложение 3. Инвентарная опись арматуры анкерного участка. 20

Приложение 4. Акт замеров в натуре габаритов. 20





© 2013 Ёшкин Кот :-)
