МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

Главное производственно-техническое
управление по строительству

Всесоюзный институт по проектированию
организации энергетического строительства
«Оргэнергострой»

Технологические карты на сооружение ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(Сборник)

K-V-11

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ
300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70
НА ВЛ 220 кВ С УНИФИЦИРОВАННЫМИ ОДНОЦЕПНЫМИ
ПРОМЕЖУТОЧНЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ
ТИПА П-220-1 И П-220-3

ОРГЭНЕРГОСТРОЙ

Москва 1972

К-V-11-1

Раскатка сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 по трассе ВЛ 220 кВ с унифицированными одноцепными промежуточными и анкерно-угловыми металлическими опорами типов П220-1 и П220-3

К-V-11-2

Натягивание, визирование и крепление сталеалюминиевых проводов сечением 300 - 400 мм2 на участке ВЛ 220 кВ, ограниченном анкерно-угловыми опорами или анкерно-угловой и промежуточными опорами типов П220-1, П220-3 и V220-1

К-V-11-3

Натягивание, визирование и крепление сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 на участках ВЛ 220 кВ, ограниченных промежуточными опорами или промежуточными и анкерно-угловыми опорами типов П220-1, П220-3 и V220-1

К-V-11-4

Перекладка с опусканием на землю сталеалюминиевых проводов сечением 300 - 400 мм2 из раскаточных роликов в поддерживающие зажимы и грозозащитного троса С-70 на промежуточных опорах ВЛ 220 кВ типа П220-1 и П220-3

К-V-11-5

Перекладка без опускания на землю сталеалюминиевых проводов сечением 300 - 400 мм2 из раскаточных роликов в поддерживающие зажимы и грозозащитного троса С-70 на промежуточных опорах ВЛ 220 кВ типов П220-1 и П220-3

К-V-11-6

Устройство якорей для временного крепления проводов сечением 300 - 400 мм2 и грозозащитного троса C-70 при монтаже их на опорах типа П220-1 и П220-3

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-V-11 (сборник) разработаны
Отделом организации и механизации
строительства линий электропередачи (ЭМ-20) института
«ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. Равин, Г.Н. Покравский, Н.В. Баланов, А.В. Цитович, З.Л. Хорошко, А.А. Кузин, В.М. Ахламов, В.А. Полубков, Е.В. Никольская

Сборник К-V-11 состоит из 6 типовых технологических карт на монтаж сталеалюминиевых проводов сечением 300 - 400 мм2 и грозозащитного троса С-70 на ВЛ-220 кВ с унифицированными одноцепными промежуточными металлическими опорами типа П-220-1 и П-220-3, ограниченными унифицированными анкерно-угловыми опорами типа У-220-1. Является руководством при сооружении линий электропередачи напряжением 220 кВ и служит пособием при составлении проектов производства работ.

Данные карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР.

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ (СБОРНИК)

ВЛ-220 кВ

МОНТАЖ СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ 300 - 400 мм2 И ГРОЗОЗАЩИТНОГО ТРОСА С-70 НА ВЛ-220 кВ С УНИФИЦИРОВАННЫМИ ОДНОЦЕПНЫМИ ПРОМЕЖУТОЧНЫМИ И АНКЕРНО-УГЛОВЫМИ МЕТАЛЛИЧЕСКИМИ ОПОРАМИ ТИПОВ П-220-1, П-220-3 И У220-1

K-V-11

ОБЩАЯ ЧАСТЬ

1. Настоящие типовые технологические карты К-V-11 являются руководством при монтаже сталеалюминиевых проводов сечением 300 - 400 мм2 и одного грозозащитного троса С-70 на ВЛ-220 кВ с унифицированными промежуточными металлическими опорами П-220-1, П-220-3 и анкерно-угловыми опорами У220-1 (см. рис. 1), а также служат пособием при составлении проектов производства работ на строительстве воздушных линий электропередачи.

2. Типовыми картами предусматривается монтаж проводов сечением 300 - 400 мм2 и троса С-70 при поточном строительстве ВЛ-220 кВ монтажными бригадами механизированных колонн.

3. Технологические карты включают все основные работы по монтажу проводов и троса:

а) Раскатка проводов и троса;

б) Натягивание, визирование и крепление проводов и троса;

в) Перекладка проводов и троса из раскаточных роликов в поддерживающие зажимы;

г) Соединение полупетель на анкерных опорах

Подготовительные работы, перечисленные ниже, данными картами не учитываются.

Сборник состоит из 6-ти типовых технологических карт.

4. При привязке типовых технологических карт к местным условиям конкретного строительства, следует выбрать соответствующие механизмы и уточнить калькуляцию трудовых затрат и нормы расхода эксплуатационных материалов.

5. До начала монтажа проводов и грозозащитных тросов, должны быть выполнены следующие работы, неучитываемые данными картами;

а) Закончены: установка, выверка, закрепление и заземление всех опор;

б) Завершены переустройства пересечений и снос строений согласно проекта;

в) Произведена расчистка трассы линии электропередачи от леса, кустарников, пней и других предметов, мешающих монтажу и устройство проездов вдоль трассы;

г) Укомплектованы арматура и изоляторы в соответствии с техническими условиями;

д) Вывезены на трассу барабаны с проводом и тросом, арматура, изоляторы и монтажные приспособления, согласно проекту производства работ.

Каждая партия барабанов, вывозимая на определенный пикет, подбирается, по возможности, с одинаковой строительной длиной проводов.

е) Провода воздушных линий электропередачи, связи, радио и т.п., в пролетах пересечения с сооружаемой ВЛ (пересечение которых предусмотрено проектом без устройства специальных переходов) по согласованию с их владельцами, должны быть демонтированы на время монтажа ВЛ.

По требованию владельцев, воздушные провода пересекаемых линий могут быть соединены временной кабельной вставкой, проложенной в земле на период монтажа ВЛ.

6. Руководитель монтажной бригады до начала работ должен иметь следующую техническую документацию:

а) Профиль трассы на с расстановкой опор на монтируемый участок ВЛ;

б) Монтажную ведомость и монтажные таблицы стрел провеса проводов и троса;

в) Схему транспозиции проводов;

г) Чертежи гирлянд изоляторов с указанием способа их крепления к опорам;

д) График монтажа;

е) Бланки исполнительной документации монтажных работ.

7. Монтаж проводов (троса) ВЛ в анкерованных переходах (через электрифицированные железные дороги, автомагистрали, реки и т.п.), а также при пересечении линии электропередачи напряжением выше 1000 вольт, в случае невозможности их отключения на время монтажных работ, выполняется по специальному проекту.

8. Все работы по монтажу проводов (троса) следует проводить с соблюдением правил техники безопасности (см. приложение 1 «Извлечение из временных инструктивных указаний по технике безопасности при строительстве ВЛ»).

9. На каждый анкерный пролет линии электропередачи составляется монтажный журнал и инвентарная опись по установленной форме (см. приложение 2 и 3).

10. По окончании монтажа проводов и троса ВЛ на участках пересечений, демонтированные линии (или другие объекты) следует восстановить и сдать владельцу по акту.

11. Последней операцией по монтажу проводов является соединение шлейфов на анкерно-угловых опорах (рис. 2).

Рис. 1 Эскизы нормальных унифицированных одноцепных стальных опор ВЛ-220 кВ

Описание: 1

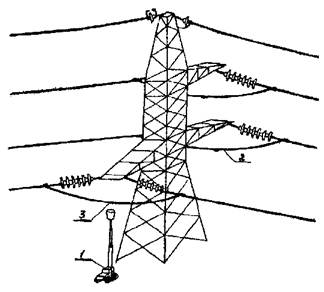

Рис. 2 Монтаж петель шлейфа на анкерно-угловой опоре У-220-1

1 - Телескопическая вышка ВТ-26; 2 - петля шлейфа; 3 - термосварка контактов петель шлейфа
