ОТРАСЛЕВОЙ СТАНДАРТ
|
РУКАВА МЕТАЛЛИЧЕСКИЕ Типы и основные параметры |
ОСТ 1 03712-74 На 15 страницах Взамен 4600А 4603А 4655А 4656А 4657А |
Распоряжением Министерства от 4 октября 1974 г. № 087-16 срок введения установлен с 1 июля 1975 г.
Несоблюдение стандарта преследуется по закону
РУКАВА ПО ОСТ 1 03712-74 ВЗАИМОЗАМЕНЯЕМЫ С РУКАВАМИ ПО НОРМАЛЯМ 4600А, 4603А, 4653А - 4657А
1. Настоящий стандарт распространяется на металлические рукава с присоединительной арматурой (в дальнейшем изложении - рукава), предназначенные для различных систем летательных аппаратов и наземного оборудования.
2. Рукава в зависимости от рабочего давления среды подразделяются на семь типов.
3. Рукава подразделяются на шесть исполнений:
- исполнение 1 - под сварку с концевой арматурой;
- исполнение 2 - для соединения трубопроводов по наружному конусу по ГОСТ 13954-74 - ГОСТ 13974-74, ГОСТ 13976-74, ГОСТ 13977-74, ГОСТ 20188-74 - ГОСТ 20200-74;
- исполнение 3 - для соединения трубопроводов по внутреннему конусу по ГОСТ 16039-70 - ГОСТ 16078-70;
- исполнение 4 - под сварку с жестким трубопроводом;
- исполнение 5 - для соединения трубопроводов по типу «шип - паз»;
- исполнение 6 - для фланцевого соединения.
4. Рукава в зависимости от типов и исполнений должны выдерживать рабочие давления, указанные в табл. 1.
Таблица 1
|
Исполнение |
Рабочее давление, МПа (кгс/см2), при температуре +20 ºС |
Тип |
Исполнение |
Рабочее давление, МПа (кгс/см2), при температуре +20 ºС |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
1 |
1; 2; 3 |
28,0 (280) |
+1,5 -1,0 |
6 |
4; 5; 6 |
2,5 (25) |
+0,2 -0,1 |
|
+15 -10 |
+2 -1 |
||||||
|
2 |
21,0 (210) |
+1,5 -0,7 |
7 |
1,6 (16) |
±0,18 |
||
|
+15 -7 |
±1,8 |
||||||
|
3 |
10,0 (100) |
±1,0 |
8 |
5 |
0,6 (6) |
±0,03 |
|
|
±10 |
±0,3 |
||||||
|
4 |
4 |
4,0 (40) |
+0,5 -0,1 |
|
|||
|
+5 -1 |
|||||||
5. Габаритные и присоединительные размеры и масса рукавов должны соответствовать указанным:
- для исполнения 1 - на черт. 1 и в табл. 2;
- для исполнения 2 - на черт. 2 и в табл. 3;
- для исполнения 3 - на черт. 3 и в табл. 4;
- для исполнения 4 - на черт. 4 и в табл. 5;
- для исполнения 5 - на черт. 5 и в табл. 6;
- для исполнения 6 - на черт. 6 и в табл. 7.
Исполнение 1

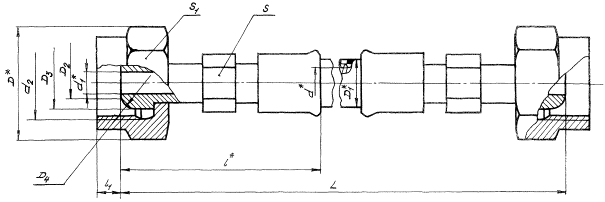

Черт. 1
Таблица 2
Размеры, мм
|
d |
d1 |
Dmax |
D1 |
D2 |
l |
S |
Масса, кг |
||
|
Поле допуска h14 |
Поле допуска h14 |
присоединительной арматуры |
1 м гибкой части рукава |
||||||
|
3 |
6 |
4 |
16,5 |
11,5 |
8 |
45,0 |
10 |
0,05 |
0,32 |
|
1 |
18,0 |
13,0 |
0,52 |
||||||
|
3 |
8 |
6 |
18,5 |
13,5 |
10 |
12 |
0,06 |
0,39 |
|
|
1 |
20,0 |
15,0 |
0,57 |
||||||
|
3 |
10 |
8 |
21,0 |
16,0 |
12 |
14 |
0,07 |
0,47 |
|
|
1 |
22,5 |
17,5 |
0,80 |
||||||
|
3 |
12 |
10 |
23,0 |
18,0 |
14 |
17 |
0,09 |
0,55 |
|
|
2 |
24,5 |
19,5 |
0,87 |
||||||
|
3 |
14 |
12 |
26,0 |
21,0 |
16 |
19 |
0,14 |
0,61 |
|
|
2 |
28,5 |
23,5 |
1,15 |
||||||
|
3 |
16 |
14 |
29,5 |
24,5 |
18 |
55,0 |
24 |
0,20 |
1,20 |
|
2 |
31,5 |
26,5 |
1,88 |
||||||
|
3 |
20 |
18 |
34,0 |
29,0 |
22 |
56,5 |
27 |
0,24 |
1,52 |
|
2 |
36,5 |
31,5 |
2,16 |
||||||
|
3 |
25 |
23 |
40,0 |
34,5 |
28 |
61,5 |
32 |
0,34 |
1,67 |
|
2 |
42,0 |
36,5 |
2,61 |
||||||
|
3 |
32 |
30 |
49,0 |
43,5 |
35 |
69,0 |
41 |
0,58 |
2,24 |
|
2 |
55,0 |
49,5 |
4,70 |
||||||
_____________
* Размеры для справок.
Исполнение 2

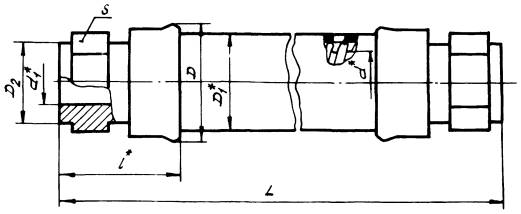

Черт. 2
_____________
* Размеры для справок.
Таблица 3
Размеры, мм
|
d |
d1 |
d2 |
d3 |
D |
D1 |
l |
l1 |
S |
S1 |
Масса, кг |
||
|
Пред. откл. ±0,2 |
Пред. откл. |
Поле допуска |
присоединительной арматуры |
1 м гибкой части рукава |
||||||||
|
±1 |
h14 |
h12 |
||||||||||
|
з |
6 |
4 |
М14×1 |
10,5 |
19,6 |
11,5 |
65,0 |
9,0 |
10 |
17 |
0,10 |
0,32 |
|
1 |
13,0 |
0,52 |
||||||||||
|
3 |
8 |
6 |
М16×1 |
12,5 |
21,9 |
13,5 |
10,0 |
12 |
19 |
0,12 |
0,39 |
|
|
1 |
15,0 |
0,57 |
||||||||||
|
3 |
10 |
8 |
М20×1,5 |
15,5 |
27,7 |
16,0 |
12,0 |
14 |
24 |
0,16 |
0,47 |
|
|
1 |
17,5 |
0,80 |
||||||||||
|
3 |
12 |
10 |
М22×1,5 |
17,5 |
31,2 |
18,0 |
17 |
27 |
0,20 |
0,55 |
||
|
2 |
19,5 |
0,87 |
||||||||||
|
3 |
14 |
12 |
М24×1,5 |
19,0 |
21,0 |
19 |
0,26 |
0,61 |
||||
|
2 |
23,5 |
1,15 |
||||||||||
|
3 |
16 |
14 |
M27×1,5 |
22,0 |
34,6 |
24,5 |
76,5 |
12,5 |
24 |
30 |
0,32 |
1,20 |
|
2 |
26,5 |
1,88 |
||||||||||
Исполнение 3

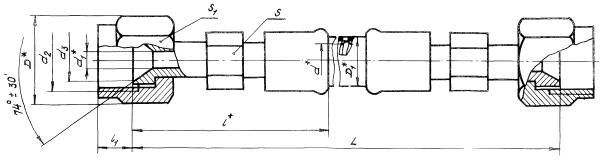

Черт. 3
_____________
* Размеры для справок
Таблица 4
Размеры, мм
|
d |
d1 |
d2 |
D |
D1 |
D2 Пред. откл. ±0,2 |
D3 Поле допуска h11 |
D4 |
l |
l1 Пред. откл. ±1 |
S |
S1 |
Масса, кг |
||
|
Пред. откл. +0,2 -0,1 |
Поле допуска |
присоединительной арматуры |
1 м гибкой части рукава |
|||||||||||
|
h14 |
h12 |
|||||||||||||
|
3 |
6 |
4 |
М16×1,5 |
25,4 |
11,0 |
7,5 |
13,5 |
13,5 |
65,0 |
4,5 |
10 |
22 |
0,11 |
0,32 |
|
1 |
13,0 |
0,52 |
||||||||||||
|
3 |
8 |
6 |
М18×1,5 |
27,7 |
13,5 |
9,5 |
15,5 |
15,5 |
4,0 |
12 |
24 |
0,15 |
0,39 |
|
|
1 |
15,0 |
0,57 |
||||||||||||
|
3 |
10 |
8 |
М20×1,5 |
31,2 |
16,0 |
11,5 |
17,5 |
17,5 |
4,5 |
14 |
27 |
0,17 |
0,47 |
|
|
1 |
17,5 |
0,80 |
||||||||||||
|
3 |
12 |
10 |
М22×1,5 |
18,0 |
13,5 |
19,5 |
19,5 |
67,0 |
4,0 |
17 |
0,20 |
0,55 |
||
|
2 |
19,5 |
0,87 |
||||||||||||
|
3 |
14 |
12 |
M24×1,5 |
34,6 |
21,0 |
15,5 |
21,5 |
21,5 |
5.5 |
19 |
30 |
0,26 |
0,61 |
|
|
2 |
23,5 |
1,15 |
||||||||||||
|
3 |
16 |
14 |
М27×1,5 |
36,9 |
24,5 |
17,5 |
24,0 |
24,5 |
78,5 |
24 |
32 |
0,35 |
1,20 |
|
|
2 |
26,5 |
1,88 |
||||||||||||
Исполнение 4

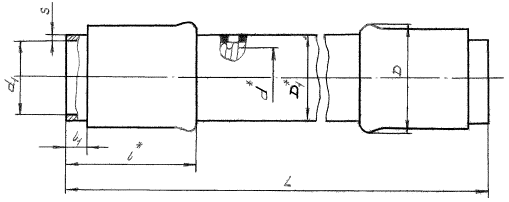

Черт. 4
Таблица 5
Размеры, мм
|
d |
d1 |
Dmax |
D1 |
l |
l1 |
S |
Масса, кг |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
присоединительной арматуры |
1 м гибкой части рукава |
||||||
|
4 |
20 |
24,5 |
±0,28 |
33,5 |
28,0 |
44 |
4 |
±1 |
1,0 |
0,15 |
0,6 |
|
25 |
29,5 |
±0,34 |
38,5 |
33,0 |
0,17 |
0,7 |
|||||
|
32 |
38,8 |
49,5 |
4 2,5 |
0,23 |
1,5 |
||||||
|
40 |
47,0 |
58,5 |
51,5 |
65 |
10 |
±2 |
0,44 |
1,6 |
|||
|
50 |
55,8 |
±0,40 |
69,0 |
61,0 |
1,5 |
0,61 |
2,0 |
||||
|
6 |
70 |
82,0 |
±0,46 |
96,0 |
87,0 |
67 |
12 |
1,10 |
3,4 |
||
|
7 |
100 |
111,5 |
127,0 |
117,0 |
2,0 |
1,71 |
4,3 |
||||
|
6 |
130,0 |
120,0 |
1,72 |
4,6 |
|||||||
|
7 |
125 |
136,6 |
±1,00 |
153,0 |
142,5 |
68 |
13 |
2,12 |
6,0 |
||
|
6 |
156,0 |
145,0 |
2,88 |
6,7 |
|||||||
|
7 |
150 |
166,6 |
184,0 |
173,5 |
73 |
2,82 |
8,5 |
||||
|
6 |
186,0 |
176,0 |
2,83 |
9,0 |
|||||||
|
200 |
216,6 |
±1,15 |
237,0 |
226,5 |
3,81 |
12,2 |
|||||
|
7 |
250 |
266,7 |
±1,35 |
287,0 |
276,5 |
4,73 |
16,6 |
||||
Исполнение 5

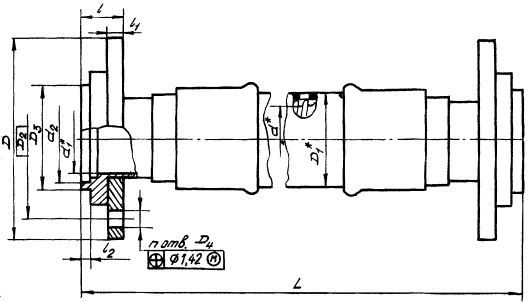

Черт. 5
_____________
* Размеры для справок.
Таблица 6
Размеры, мм
|
d |
d1 |
d2 |
D |
D1 |
D2 |
D3 |
D4 |
l |
l1 Поле допуска h12 |
l2 Пред. откл. +0,5 |
n |
Масса, кг |
||||
|
Поле допуска |
Номин. |
Поле допуска |
Номин. |
Пред. откл. |
присоединительной арматуры |
1 м гибкой части рукава |
||||||||||
|
H11 |
h12 |
|||||||||||||||
|
8 |
40 |
40 |
60 |
130 |
51,5 |
100 |
70 |
d11 |
14 |
30 |
-0,86 |
12 |
4,0 |
4 |
1,95 |
1,6 |
|
7 |
65 |
145 |
110 |
75 |
18 |
38 |
-0,95 |
20 |
2,75 |
|||||||
|
6 |
40 |
22 |
2,89 |
|||||||||||||
|
8 |
50 |
48 |
70 |
140 |
61,0 |
80 |
d9 |
14 |
30 |
-0,86 |
12 |
2,30 |
2,0 |
|||
|
7 |
160 |
125 |
18 |
38 |
-0,95 |
20 |
3,40 |
|||||||||
|
6 |
40 |
22 |
3,50 |
|||||||||||||
|
8 |
70 |
74 |
90 |
87,0 |
130 |
100 |
14 |
34 |
14 |
3,54 |
3,4 |
|||||
|
7 |
96 |
180 |
145 |
110 |
18 |
42 |
-1,04 |
22 |
5,10 |
|||||||
|
8 |
44 |
24 |
8 |
5,20 |
||||||||||||
|
8 |
100 |
103 |
126 |
205 |
117,0 |
170 |
140 |
34 |
-0,95 |
14 |
4 |
4,96 |
4,3 |
|||
|
7 |
136 |
215 |
180 |
150 |
46 |
-1,04 |
26 |
8 |
8,16 |
|||||||
|
6 |
230 |
120,0 |
190 |
23 |
48 |
28 |
8,96 |
4,6 |
||||||||
|
8 |
125 |
128 |
151 |
235 |
142,5 |
200 |
165 |
18 |
36 |
-0,95 |
14 |
4,5 |
7,43 |
6,0 |
||
|
7 |
161 |
245 |
210 |
175 |
50 |
-1,04 |
28 |
11,82 |
||||||||
|
6 |
270 |
145,0 |
220 |
25 |
52 |
30 |
13,52 |
6,7 |
||||||||
|
8 |
150 |
157 |
176 |
260 |
173,5 |
225 |
190 |
18 |
38 |
-0,95 |
16 |
9,12 |
8,5 |
|||
|
7 |
191 |
280 |
240 |
205 |
f9 |
23 |
50 |
-1,04 |
28 |
12,10 |
||||||
|
6 |
300 |
176,0 |
250 |
25 |
52 |
30 |
14,10 |
9,0 |
||||||||
|
8 |
200 |
204 |
236 |
315 |
226,5 |
280 |
250 |
18 |
40 |
+0,40 -0,83 |
18 |
4,5 |
8 |
13,10 |
12,2 |
|
|
7 |
246 |
335 |
295 |
260 |
23 |
52 |
+0,40 -0,92 |
28 |
12 |
19,40 |
||||||
|
6 |
360 |
310 |
25 |
56 |
30 |
24,40 |
||||||||||
|
8 |
250 |
250 |
291 |
370 |
276,5 |
335 |
305 |
18 |
42 |
20 |
23,30 |
16,6 |
||||
|
7 |
301 |
405 |
355 |
315 |
25 |
54 |
30 |
28,00 |
||||||||

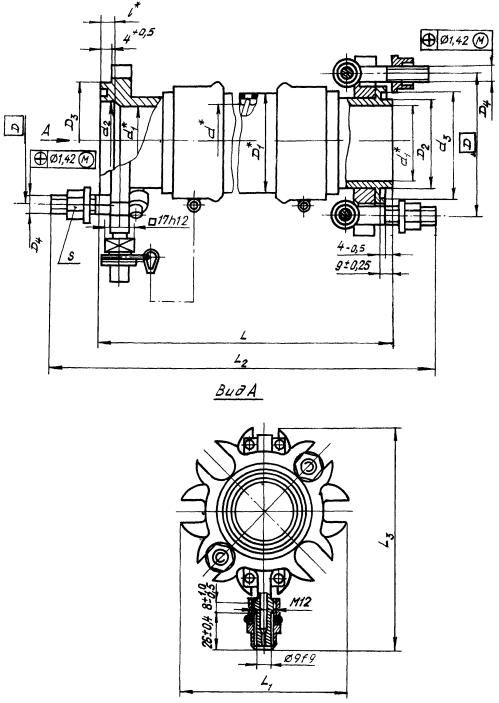

Черт. 6
_____________
* Размеры для справок.
Таблица 7
Размеры, мм
|
d |
d1 |
d2 |
d3 |
D |
D1 |
D2 |
D3 |
D4 |
l |
L1max |
L2max |
L3 |
S Поле допуска h12 |
Масса, кг |
||||
|
Поле допуска H11 |
Номин. |
Поле допуска |
Номин. |
Поле допуска |
присоединительной арматуры |
1 м гибкой части рукава |
||||||||||||
|
7 |
50 |
50 |
55 |
70 |
90 |
61,0 |
55 |
d11 |
70 |
d11 |
M12 |
8 |
118 |
L + 94 |
148 |
22 |
2,74 |
3,43 |
|
70 |
70 |
75 |
90 |
110 |
87,0 |
75 |
d9 |
90 |
d9 |
138 |
168 |
4,63 |
5,56 |
|||||
|
6 |
6,25 |
|||||||||||||||||
|
7 |
100 |
100 |
108 |
122 |
150 |
117,0 |
108 |
122 |
M14 |
9 |
178 |
L + 96 |
205 |
7,21 |
7,79 |
|||
|
125 |
125 |
132 |
146 |
178 |
142,2 |
132 |
146 |
M16 |
10 |
206 |
229 |
24 |
9,57 |
9,55 |
||||
|
150 |
150 |
160 |
175 |
215 |
173,4 |
160 |
175 |
248 |
264 |
11,38 |
16,54 |
|||||||
6. Поле допуска резьбы: внутренней - 5Н6Н; наружной - 6e.
7. Длина L - по ОСТ 1 03662-74; рукава длиной более 2000 мм могут изготовляться с промежуточной муфтой.
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
№ изм. |
Номера страниц |
Номер «Изв. об изм.» |
Подпись |
Дата |
Срок введения изменения |
|||
|
Измененных |
Замененных |
Новых |
Аннулированных |
|||||
|
1 |
1-3, 5, 7, 9-11; |
- |
- |
- |
6672 |
|
|
|
|
2 |
1, 3, 5, 7, 10, 11 |
- |
- |
- |
7628 |
|
|
|
|
3 |
|
1,14 |
- |
- |
7931 |
|
1.7.80 |
25.12.80 |
|
4 |
|
1-13 |
- |
- |
1012.3 |
|
|
|
|
5 |
1 |
- |
- |
- |
12125 |
|
22.04.93 |
1.01.93 г. |
