ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ И ПОДСТАНЦИЙ 35 - 500 кВ

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-1-25

(СБОРНИК)

УСТРОЙСТВО СВАЙНЫХ ФУНДАМЕНТОВ ПОД ОПОРЫ ВЛ В ВЕЧНОМЕРЗЛЫХ ГРУНТАХ



К-1-25-1

Сооружение свайного фундамента станком ударно-канатного бурения БС-1 м с установкой железобетонных свай краном ТК-53 в твердомерзлых грунтах I-VII группы

К-1-25-2

Сооружение свайного фундамента под промежуточную опору типа ПБ-1 бурильно-крановой машиной БМ-801С в твердомерзлых грунтах I - IV группы

К-1-25-3

Сооружение свайного фундамента станком термомеханического бурения ТБС  в твердомерзлых грунтах под металлические опоры ВЛ 35 - 500 кВ

К-1-25-4

Забивка металлических свай агрегатом СП-49 в пластичномерзлые грунты под промежуточные опоры ВЛ-500 кВ

К-1-25-5

Устройство свайных фундаментов под опоры ВЛ в пластичномерзлых грунтах I и II группы ударновибровдавливающим агрегатом УВВС-60/10

К-1-25-6

Вибровдавливание железобетонных свай в лидерные скважины агрегатом УВВС-60/10 в пластичномерзлые грунты под промежуточные опоры ВЛ 500 кВ

К-1-25-7

Погружение металлических свай в лидерные скважины агрегатом УВВС-60/10 в пластичномерзлые грунты под промежуточные опоры ВЛ 500 кВ

К-1-25-8

Забивка металлических свай в пластичномерзлые грунты I и II групп сваебойным агрегатом СП-49 под промежуточные опоры ВЛ 35 - 220 кВ



Главный инженер института «ОРГЭНЭРГОСТРОЙ»

А.А. Чепасов

Начальник отдела ПОР ЛЭП

Г.П. Сивоклоков

Ответственный исполнитель

Ю.С. Савлов

ВВЕДЕНИЕ

Сборник технологических карт К-1-25 разработан отделом ПОР ЛЭП Новосибирского филиала ин-та «Оргэнергострой» согласно плана ЦО по теме № 5423 В.

В 1978 году разработан сборник технологических карт К-1-23 на сооружение свайных фундаментов из железобетонных свай в пластичномерзлых грунтах для унифицированных стальных опор BЛ 35 ÷ 500 кВ.

В настоящем сборнике приведены технологические карты на сооружение свайных фундаментов в твердомерзлых и пластичномерзлых грунтах из железобетонных и металлических свай для опор ВЛ 35 ÷ 500 кВ.

Сборник состоит из 8 технологических карт.

Технологические карты составлены согласно «Руководству по разработке типовых технологических карт в строительстве» (ЦНИИОМТП Госстроя СССР 1976 г.) и служат руководством при сооружении свайных фундаментов под унифицированные стальные опоры ВЛ 35 ÷ 500 кВ.

При составлении сборника технологических карт использовались схемы устройства свайных фундаментов по типовым проектам № 7062тм-1, № 7063тм-1 и схемы устройства свайных фундаментов под металлические опоры в мерзлых грунтах, применяемые в тех. проекте по ВЛ-500 кВ «Сургутская ГРЭС-Уренгой», разработанном Уральским отделением «Энергосетьпроект» в 1976 г.

Схемы свайных фундаментов приведены.

ОБЩАЯ ЧАСТЬ

1. В сборнике рассмотрены несколько способов сооружения свайных фундаментов в пластичномерзлых и твердомерзлых грунтах в зимний период, а именно:

- забивной способ с помощью ударновибровдавливающего агрегата УВВС-60/10;

- бурозабивной способ погружения железобетонных и металлических свай агрегатами СП-49 и УВВС-60/10;

- погружение свай в скважины большего диаметра, разработанные станками ударно-канатного, шнекового и термомеханического бурения с заполнением их грунтовым раствором.

2. Выбор того или иного способа погружения свай зависит от мерзлотно-грунтовых условий строительной площадки, принятого в проекте принципа использования грунтов оснований, времени года проведения работ.

Для определения нормативов по указанным выше способам в вечномерзлых грунтах необходимо выполнить контрольное погружение 5 - 6 свай на разных пикетах.

3. При привязке карт к объекту необходимо в зависимости от конкретных условий строительства уточнить объем работ, потребности в трудовых и материально-технических ресурсах, средствах механизации.

4. До начала сооружения свайного фундамента должны быть выполнены следующие подготовительные работы, не учитываемые технологическими картами:

а) устройство подъездов к пикету;

б) расчистка площадки от снега, деревьев, пней, кустарника и других предметов, мешающих производству работ.

При необходимости планировку площадки выполнить путем подсыпки гравийно-песчаной смеси без нарушения естественного растительного покрова;

в) геодезическая разбивка мест погружения свай с закреплением их колышками (см. технологическую карту К-1-18 «Оргэнергостроя»);

г) осмотр и выбраковку свай производить согласно требований СНиП III-9-74 и проекта;

д) завоз и складирование свай на пикет.

5. При большой отрицательной температуре наружного воздуха размер очищенной площадки от утепляющего слоя должен ограничиваться количеством свай, которые могут быть погружены агрегатом за смену.

6. В сборнике технологические карты разработаны на единый строительный процесс, результатом которого является погружение железобетонных или металлических свай в вечномерзлые грунты, представленный по нескольким вариантам.

7. Сваи, заранее завезенные на пикет, разложить на подкладки. Перед установкой сваю осмотреть, проверить марку изделия и наличие паспорта завода-изготовителя, очистить ото льда, грязи и снега.

8. При сооружении свайных фундаментов допускаемые отклонения свай от проектного положения и оценка качества работ должны быть в пределах величин, указанных в табл. 2.

Таблица № 2

№№ п/п

Тип свай и их расположение

Обозначение

Допуск в мм

1

2

3

4



1. Забивные сваи квадратного и прямоугольного сечения, полые, круглые забивные сваи диаметром до 0,5 м





1

Допускаемые отклонения одиночной сваи в плане

К

± 50

2

Отклонение оси сваи вертикали (по верху)

В

± 15

3

Отклонение отметки верха сваи

Г

± 30

4

Отклонение расстояния между осями свай в кусте

Д

± 50

5

Разность между отметками верхних плоскостей ж/б свай

Е

-20

6

Допускаемые отклонения проектных осей основания в плане

А и Б

± 10

Примечания: 1. Указанные размеры допусков по забивным и бурозабивным сваям не должны превышать величин, указанных в проекте.

2. Возможность использования свай с отклонениями сверх допустимых устанавливается проектной организацией.

Допускаемые отклонения при механическом бурении скважин не должны превышать величин:

- в плане от проектных осей на уровне устья скважин ±50 мм

- от проектной глубины врезки в опорный пласт грунта ±100 мм

Условные обозначения

А и Б - размеры в осях базы основания;

К - смещение одиночной сваи в плане;

В - смещение верха сваи от вертикали;

Г - разность между проектной и фактическими отметками верха сваи;

Д - проектное расстояние между осями свай в кусте.

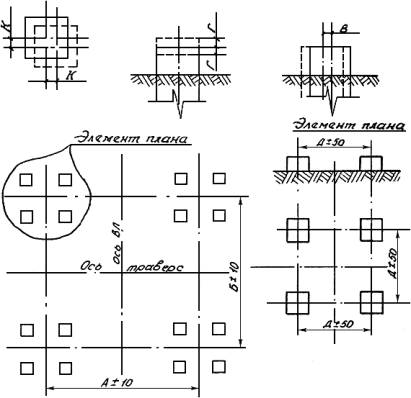

Рис. 1. Допуски на отклонения свай

9. Для предварительной оценки применимости способов погружения и ориентировочных сроках вмерзания свай использовать данные таблицы № 3 (PСН 41-72).

Таблица № 3

Способ погружения свай

Срок вмерзания свай (в сутках)

Лето-осень

Зима-весна

Температура мерзлого грунта на глубине 10 м, °С

-0,5

-1,0

-1,5

-3,0

-0,5

-1,0

-1,5

-3,0

В скважины диаметром больше наибольшего размера свай с заливкой их грунтовым раствором

80

40

25

12

50

30

15

6

Бурозабивной:

















- забивка молотом

< 2

< 1

< 1

-

< 1

< 1

< 1

-

- забивка вибропогружателем

20

10

7

3

15

8

5

3

Забивкой:

















- молотами

< 2

< 1

-

-

< 1

< 1

-

-

- вибропогружателями

40

20

-

-

30

20

-

-

10. Приемку работ по устройству свайных фундаментов производить в соответствии с действующими нормами и правилами производства и приемки работ (СНиП III-9-74 п.п. 8.15, 8.19, 8.26).

Приемку свайного фундамента производить в две стадии:

на первой стадии приемки проверить соответствие фундамента по проекту по типам свай, их количеству, плановому и высотному размещению. Проверить журнал производства работ;

на второй стадии проверить соответствие температурного режима грунтов, основания после установки свай режиму, принятому при выполнении расчетов в проекте.

На этой стадии проверить журнал контрольных замеров температур грунта и просмотреть материалы предыдущих промежуточных приемок конструкций и скрытых работ.

11. Сооружение свайных фундаментов производить при строгом соблюдении правил техники безопасности, руководствуясь СНиП III-А.11-70, действующими инструкциями для безопасного ведения свайных работ в условиях Крайнего Севера, а также основных указаний, приведенных в картах.

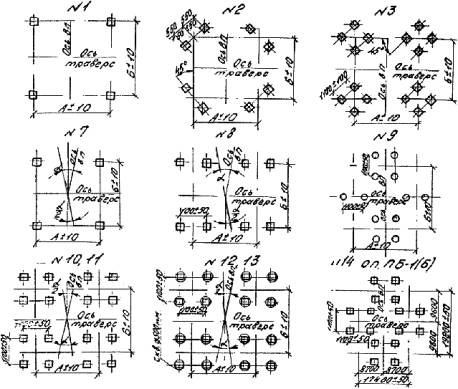

Схемы свайных фундаментов

Таблица № 1

№ схемы

Тип связи

Кол-во

Вес 1 сваи, т

Тип ростверка

Кол-во

Примечание

1

C35-8

4

2,4



4



CM-8

4

0,5



4

ГОСТ 8732-70

2

С35-8

8

2,4

Р30-2

4



CM-8

8

0,5

"

4



3

С35-8

16

2,4

P30/24-2

4

ГОСТ 8732-70

7

"

4

2,4

М2

4



8

"

8

2,4

Р20с-4

4



9

СМ8/СМ10

8/4

0,5/0,625

Р24-1/Р30/24-0

2/2



C35-8/С35-10

8/4

2,4/2,68



4/4

ГОСТ 8732-70

10, 11

C35-8

16

2,4



4



12, 13

"

16

2,4







14

C35-8

16

2,4

Р20с/24-1/Р24/20-0

2/2



CМ-8

16

0,5

Р24-1/Р24-0

2/2

ГОСТ 8732-70
