ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52966-2008

СВЕРЛА СПИРАЛЬНЫЕ СТУПЕНЧАТЫЕ
ДЛЯ ОТВЕРСТИЙ ПОД МЕТРИЧЕСКУЮ РЕЗЬБУ

Основные размеры

Москва

Стандартинформ

2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 октября 2008 г. № 228-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:

ИСО 3439:2003 «Сверла ступенчатые с цилиндрическим хвостовиком для отверстий под резьбу» (ISO 3439:2003 «Subland twist drills with cylindrical shanks for holes prior to tapping screw threads», MOD);

ИСО 3438:2003 «Сверла ступенчатые с коническим хвостовиком Морзе для отверстий под резьбу» (ISO 3438:2003 «Subland twist drills with Morse taper shanks for holes prior to tapping screw threads», MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделе 2, в подразделах 3.2, 3.3, 3.4, 3.5, 3.6 и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименований указанных международных стандартов для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 52966-2008

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СВЕРЛА СПИРАЛЬНЫЕ СТУПЕНЧАТЫЕ
ДЛЯ ОТВЕРСТИЙ ПОД МЕТРИЧЕСКУЮ РЕЗЬБУ

Основные размеры

Subland twist drills for holes prior to tapping screw threads.
Basic dimensions

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт распространяется на спиральные ступенчатые сверла, предназначенные для обработки отверстий под метрическую резьбу в диапазоне М3 - М30 с крупным шагом.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 25557-2006 Конусы инструментальные. Основные размеры (ИСО 296:1991 «Станки. Самозажимные конусы хвостовиков инструментов», MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Типы и основные размеры

3.1 Сверла следует изготовлять типов:

1 - с цилиндрическим хвостовиком;

2 - с коническим хвостовиком.

3.2 Основные размеры сверл должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.

_____________

* Допускается изготовление сверла с углом 120°.

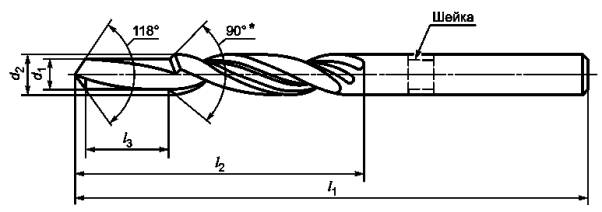

Рисунок 1 - Сверла типа 1

Таблица 1

Размеры в миллиметрах

d1

h8

d2

h8

l1

l2

l3

Резьба

Номинальный диаметр d

Шаг Р

2,5

3,4

70

39

8,8

М3

0,50

3,3

4,5

80

47

11,4

М4

0,70

4,2

5,5

93

57

13,6

М5

0,80

5,0

6,6

101

63

16,5

М6

1,00

6,8

9,0

125

81

21,0

М8

1,25

8,5

11,0

142

94

25,5

М10

1,50

10,2

13,5

160

108

30,0

М12

1,75

12,0

15,5

178

120

34,5

М14

2,00

______________

* Допускается изготовление сверла с углом 120°.

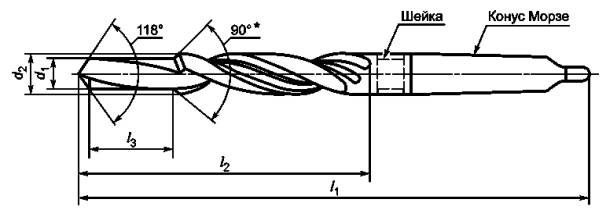

Рисунок 2 - Сверла типа 2

Таблица 2

Размеры в миллиметрах

d1

h8

d2

h8

l1

l2

l3

Конус Морзе

Резьба

Номинальный диаметр d

Шаг Р

6,8

9,0

162

81

21,0

1

М8

1,25

8,5

11,0

175

94

25,5

М10

1,50

10,2

13,5

189

108

30,0

М12

1,75

12,0

15,5

218

120

34,5

2

М14

2,00

14,0

17,5

228

130

38,5

М16

15,5

20,0

238

140

43,5

М18

2,50

17,5

22,0

248

150

47,5

М20

19,5

24,0

281

160

51,5

3

М22

21,0

26,0

286

165

56,5

М24

3,00

24,0

30,0

296

175

62,5

М27

26,5

33,0

334

185

70,0

4

М30

3,50

Пример условного обозначения сверла с диаметром малой ступени d1 = 5,0 мм, типа 1:

Сверло 5-1 ГОСТ Р 52966-2008

То же, с диаметром малой ступени d1 = 12,0 мм, типа 2:

Сверло 12-2 ГОСТ Р 52966-2008

3.3 Направление спирали сверла - правое.

Сверла c левым направлением спирали изготовляют по заказам. В примере условного обозначения обозначают буквой «Л».

3.4 Сверла допускается изготовлять как с шейкой, так и без нее. Размеры шейки не регламентируют.

3.5 Центровые отверстия - по ГОСТ 14034.

3.6 Размеры конусов Морзе - по ГОСТ 25557.

Ключевые слова: сверла спиральные ступенчатые, резьба метрическая, направление спирали, конус Морзе
