ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
53002-2008

ФРЕЗЫ КОНЦЕВЫЕ С ЦИЛИНДРИЧЕСКИМ,
КОНИЧЕСКИМ ХВОСТОВИКАМИ
И ХВОСТОВИКОМ КОНУСНОСТЬЮ 7:24

Размеры

Москва

Стандартинформ

2009

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) «ВНИИИНСТРУМЕНТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2008 г. № 295-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов: ИСО 1641-1:2003 «Фрезы концевые и шпоночные. Часть 1. Фрезы с цилиндрическими хвостовиками» в части размеров концевых фрез (ISO 1641-1:2003 «End mills and slot drills - Part 1: Milling cutters with cylindrical shanks», MOD); ИСО 1641-2:1978 «Фрезы концевые и шпоночные. Часть 2. Фрезы с коническими хвостовиками Морзе» в части размеров концевых фрез (ISO 1641-2:1978 «End mills and slot drills - Part 2: Milling cutters with Morse taper shanks», MOD); ИСО 1641-3:2003 «Фрезы концевые и шпоночные. Часть 3. Фрезы с коническими хвостовиками конусностью 7:24» в части размеров концевых фрез (ISO 1641-3:2003 «End mills and slot drills - Part 3: Milling cutters with 7:24 taper shanks», MOD).

При этом дополнительные положения, учитывающие потребности национальной стандартизации, приведены в разделах 1, 2, в пунктах 3.1, 3.10 - 3.20, приложении А и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53002-2008

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФРЕЗЫ КОНЦЕВЫЕ С ЦИЛИНДРИЧЕСКИМ, КОНИЧЕСКИМ ХВОСТОВИКАМИ
И ХВОСТОВИКОМ КОНУСНОСТЬЮ 7:24

Размеры

End mills with cylindrical, Morse taper and 7:24 taper shanks.

Dimensions

Дата введения - 2010-01-01

1 Область применения

Настоящий стандарт распространяется на концевые фрезы с цилиндрическим, коническим хвостовиком Морзе и хвостовиком конусностью 7:24, предназначенные для обработки поверхностей и уступов.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52965-2008 Хвостовики цилиндрические для фрез. Основные размеры (ИСО 3338-1:1996; ИСО 3338-2:2007, ИСО 3338-3:1996, MOD)

ГОСТ 14034-74 Отверстия центровые. Размеры

ГОСТ 17024-82 Фрезы концевые. Технические условия

ГОСТ 25557-2006 Конусы инструментальные. Основные размеры (ИСО 296:1991 «Станки. Самозажимные конусы хвостовиков инструментов», MOD)

ГОСТ 25827-93 Хвостовики инструментов с конусом 7:24. Размеры (ИСО 297:1988 «Хвостовики инструментов с конусностью 7:24 для ручной смены», MOD; ИСО 7388-1:1983 «Хвостовики инструментов с конусностью 7:24 для автоматической смены инструмента. Часть 1. Хвостовики номеров 40, 45 и 50. Размеры», MOD)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Типы и основные размеры

3.1 Фрезы концевые следует изготовлять типов:

1 - с нормальным зубом;

2 - с крупным зубом.

Фрезы каждого типа изготовляют исполнений:

А - с цилиндрической ленточкой;

Б - острозаточенные.

По форме хвостовика фрезы каждого типа изготовляют исполнений:

1 - с гладким цилиндрическим хвостовиком;

2 - с цилиндрическим хвостовиком с лыской;

3 - с цилиндрическим хвостовиком с резьбой;

4 - с коническим хвостовиком Морзе;

5 - с коническим хвостовиком 7:24 для ручной смены;

6 - с коническим хвостовиком 7:24 для автоматической смены.

3.2 Фрезы концевые изготовляют серий: нормальной и длинной.

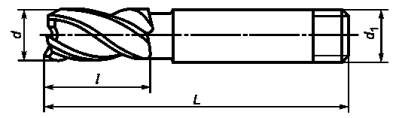

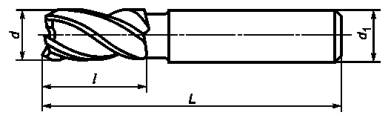

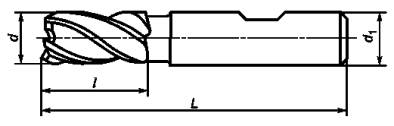

3.3 Основные размеры концевых фрез исполнений 1, 2 и 3 должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1                                                                                       Размеры в миллиметрах

d

d1

Нормальная серия

Длинная серия

Число зубьев для фрез типа

Ряд

l

L

l

L

Ряд

Ряд

1

2

1

2

1

2

1

2

2,0

4*

6

7

39

51

10

42

54

3

2

2,5

8

40

52

12

44

56

3,0

4

3

3,5

10

42

54

15

47

59

4,0

11

43

55

19

51

63

5,0

5*

13

47

57

24

58

68

6,0

6

57

68

7,0

8

10

16

60

66

30

74

80

8,0

19

63

69

38

82

88

9,0

10

69

88

10,0

22

72

45

95

11,0

12

79

102

12,0

26

83

53

110

5

4

14,0

-

16,0

16

32

92

63

123

18,0

6

20,0; 22,0

20

38

104

75

141

24,0; 25,0; 28,0

25

45

121

90

166

32,0; 36,0

32

53

133

106

186

8

40,0; 45,0

40

63

155

125

217

50,0; 56,0

50

75

177

150

252

63,0

50

63

90

192

202

180

282

292

71,0

63

202

292

* Только для гладких цилиндрических хвостовиков.

Примечание - Два ряда общей длины фрез L соответствуют двум рядам диаметров хвостовиков.

3.4 Независимо от серии фрез разность длин L - l должна быть постоянной и равна указанной в таблице 2.

Таблица 2                                                                                                      В миллиметрах

d

L - l

Pяд

1

2

От 2 до 4 включ.

32

44

Св. 4 до 5 включ.

34

Св. 5 до 6 включ.

44

Св. 6 до 8 включ.

44

50

Св. 8 до 10 включ.

50

Св. 10 до 14 включ.

57

Св. 14 до 18 включ.

60

Св. 18 до 22 включ.

66

Св. 22 до 28 включ.

76

Св. 28 до 36 включ.

80

Св. 36 до 45 включ.

92

Св. 45 до 56 включ.

102

Св. 56 до 63 включ.

102

112

Св. 63 до 71 включ.

112

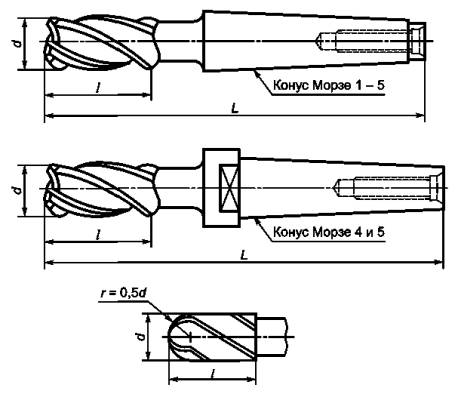

3.5 Основные размеры концевых фрез исполнения 4 должны соответствовать указанным на рисунке 2 и в таблице 3.

Рисунок 2

Таблица 3                                                                                       Размеры в миллиметрах

d

Нормальная серия

Длинная серия

Конус Морзе

Число зубьев для фрез типа

l

L

l

L

Pяд

Pяд

1

2

1

2

1

2

6

13

83

24

94

1

4

3

7

16

86

30

100

8; 9

19

89

38

108

10; 11

22

92

45

115

12; 14

26

96

53

123

111

138

2

16; 18

32

117

63

148

20; 22

38

123

75

160

5

140

177

3

25; 28

45

147

90

192

32; 36

53

155

106

208

6

4

178

201

231

254

4

40; 45

63

188

211

125

250

273

221

249

283

311

5

50; 56

75

200

223

150

275

298

4

233

261

308

336

5

8

5

63

90

248

276

180

338

366

3.6 Независимо от серии фрез разность длин L - l должна быть постоянной и равна указанной в таблице 4.

Таблица 4                                                                                       Размеры в миллиметрах

Конус Морзе

1

2

3

4

5

Ряд

Ряд

1

2

1

2

L - l

70

85

102

125

148

158

186

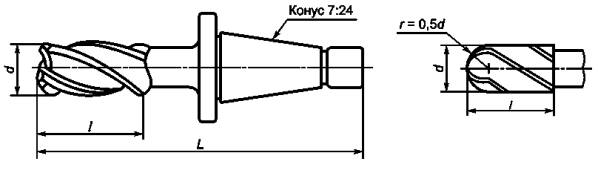

3.7 Основные размеры концевых фрез исполнения 5 должны соответствовать указанным на рисунке 3 и в таблице 5.

Рисунок 3

Таблица 5                                                                                       Размеры в миллиметрах

d

Нормальная серия

Длинная серия

Конус 7:24

Число зубьев для фрез типа

l

L

l

L

1

2

24; 25; 28

45

150

90

195

30

5

3

32; 36

53

158

106

211

6

4

188

241

40

208

261

45

40; 45

63

198

125

260

40

218

280

45

240

302

50

50; 56

75

210

150

285

40

8

5

230

305

45

252

327

50

63; 71

90

245

180

335

45

267

357

50

80

106

283

212

389

3.8 Независимо от серии фрез разность длин L - l должна быть постоянной и равна указанной в таблице 6.

Таблица 6                                                                                       Размеры в миллиметрах

Конус 7:24

30

40

45

50

L - l

105

135

155

177

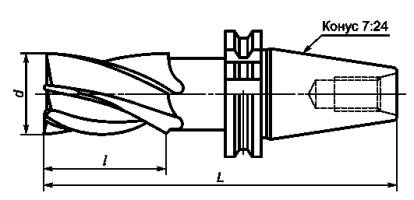

3.9 Основные размеры концевых фрез исполнения 6 должны соответствовать указанным на рисунке 4 и в таблице 7.

Рисунок 4

Таблица 7                                                                                       Размеры в миллиметрах

d

Нормальная серия

Длинная серия

Конус 7:24

Число зубьев для фрез типа

l

L

l

L

1

2

32; 36

53

171

106

224

40

6

4

40; 45

63

181

125

243

219

281

50

50; 56

75

193

150

268

40

8

5

231

306

50

63; 71

90

246

180

336

80

106

262

212

368

3.10 Независимо от серии фрез разность длин L - l должна быть постоянной и равна указанной в таблице 8.

Таблица 8                                                                                       Размеры в миллиметрах

Конус 7:24

40

50

L - l

118

156

Пример условного обозначения концевой фрезы диаметром 8 мм, типа 1, исполнения А, с гладким цилиндрическим хвостовиком - исполнение 1, диаметром 10 мм, общей длиной 69 мм:

Фреза 8-1-А-1-10-69 ГОСТ Р 53002-2008

Пример условного обозначения концевой фрезы диаметром 36 мм, типа 2, исполнения А, с коническим хвостовиком Морзе - исполнение 4, общей длиной 254 мм:

Фреза 36-2-А-4-254 ГОСТ Р 53002-2008

Пример условного обозначения концевой фрезы диаметром 45 мм, типа 1, исполнения А, с коническим хвостовиком 7:24 - исполнение 5, общей длиной 260 мм:

Фреза 45-1-А-5-260 ГОСТ Р 53002-2008

3.11 Фрезы следует изготовлять праворежущие, леворежущие - по заказу. В хвостовиках леворежущих фрез с коническим хвостовиком направление резьбы - левое.

3.12 Фрезы изготовляют с неравномерным окружным шагом зубьев, приведенным в приложении А. Допускается изготовление фрез с равномерным окружным шагом.

3.13 Фрезы диаметром до 4 мм изготовляют без торцовых зубьев.

3.14 Угол наклона стружечных канавок: 30° - 35° - для фрез типа 1; 35° - 45° - для фрез типа 2.

3.15 Допускается изготовлять фрезы с цилиндрическим хвостовиком диаметром до 12 мм без шейки.

3.16 Размеры хвостовиков фрез исполнений 1, 2 и 3 - по ГОСТ Р 52965.

3.17 Размеры конусов Морзе - по ГОСТ 25557.

3.18 Размеры конусов 7:24 - по ГОСТ 25827.

3.19 Центровые отверстия - по ГОСТ 14034.

3.20 Технические требования - по ГОСТ 17024.

Приложение А

(рекомендуемое)

А.1 Разбивка окружных шагов зубьев концевых фрез приведена на рисунке A.1 и в таблице A.1.

Рисунок А.1

Таблица А.1

Число зубьев

φ1

φ2

φ3

φ4

φ5

φ6

φ7

φ8

3

110°

123°

127°

-

-

-

-

-

4

90°

85°

90°

95°

-

-

-

-

5

68°

72°

76°

68°

76°

-

-

-

6

57°

63°

57°

63°

57°

63°

-

-

8

42°

48°

42°

48°

42°

48°

42°

48°



Ключевые слова: фрезы концевые, хвостовики гладкие цилиндрические, хвостовики с лыской, хвостовики с резьбой, конус Морзе, конус 7:24
