ОТРАСЛЕВОЙ СТАНДАРТ

ПРОБКИ ПРЕДОХРАНИТЕЛЬНЫЕ
ТЕХНОЛОГИЧЕСКИЕ

Конструкция и размеры

ОСТ 1 12985-77

Введен впервые

Проверено в 1985 г.

Распоряжением Министерства от 22 декабря 1977 г. № 087-16 срок введения установлен с 1 января 1979 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на технологические предохранительные пробки, используемые в соединениях трубопроводов с углом конуса 24° для предохранения внутренних полостей трубопроводов от засорения, а также для защиты резьб от повреждений при транспортировании, хранении, ремонтных и регламентных работах в интервале температур от минус 60 до плюс 60 °С. Стандарт не распространяется на пробки для герметизации внутренних полостей трубопровода и арматуры, заполненных консервирующей жидкостью.

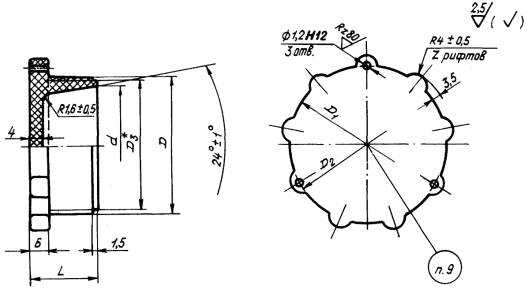

2. Конструкция и размеры предохранительных пробок должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Наружный диаметр трубы DН**

d

D

D1

D2

L

z

Масса, г

Номин.

Пред. откл.

6

8,6

± 0,3

M12´1,25

18

18

15

4

2,7

Ml2´1,5

8

10,6

M14´1,5

20

20

17

3,4

10

12,6

Ml6´1,5

22

22

18

3,9

12

14,6

Ml8´1,5

24

24

6

4,9

14

16,6

M20´1,5

26

26

5,4

16

18,6

M22´1,5

28

28

6,1

18

20,6

M24´1,5

30

30

6,7

20

22,7

± 0,4

М27´1,5

33

33

8,1

22

25,1

М30´1,5

36

36

19

9,9

25

28,1

М33´1,5

39

39

9

11,6

28

31,0

± 0,5

М36´1,5

42

42

20

13,6

30

33,6

М39´1,5

45

45

16,0

32

35,6

М42´2

48

48

22

19,0

34

37,2

17,6

36

39,6

М45´2

51

51

20,0

38

41,6

М48´2

54

54

12

23,1

42

45,6

М52´2

58

58

27,6

______________

* Диаметр D3 равен внутреннему диаметру резьбы.

** Размер для справок.

3. Материал: полиэтилен марки 209-20 любого цвета, высшего или первого сорта по ГОСТ 16338-85. Допускается изготовление из полиэтилена марок 153-10, 153-12 любого цвета, высшего или первого сорта по ГОСТ 16337-77 и полиэтилена марок 209-11, 210-20, 210-11 любого цвета, высшего или первого сорта по ГОСТ 16338-85.

4. Шероховатость поверхности в местах снятия облоя и обрезки литников не должна быть ниже RН 40.

5. Линейные уклоны - не более 1°.

6. Неуказанные скругления наружных и внутренних углов - не более 0,4 мм. Форма скруглений не регламентируется.

7. Резьба - по ГОСТ 11709-81, поле допуска 10h8h.

8. Неуказанные предельные отклонения размеров: охватываемых - h15, охватывающих H15; угловых - по ГОСТ 8908-81, ; прочих - js15.

9. Маркировать значение наружного диаметра трубы литьем; шрифт ПО-4 ГОСТ 2930-62, выпуклый.

10. Клеймить на бирке для партии пробок.

11. Технические условия - по ОСТ 1 00543-72.

Пример наименования и обозначения технологической предохранительной пробки к трубопроводу DН = 12 мм:

Пробка 12 - ОСТ 1 12985-77

Обозначение технологической предохранительной пробки к трубопроводу DН = 6 мм с резьбой М12´1,5:

Пробка 6-1,5 - ОСТ 1 12985-77
