Акционерное общество «Научно-производственная фирма
«Центральное конструкторское бюро арматуростроения»

СТАНДАРТ ЦКБА

СТ ЦКБА 035-2007

Арматура трубопроводная

ОБОЗНАЧЕНИЕ КОНСТРУКТОРСКОЙ
ДОКУМЕНТАЦИИ И ТЕХНИЧЕСКИХ УСЛОВИЙ.
КОМПЛЕКТНОСТЬ КД

НПФ «ЦКБА»

2017

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (АО «НПФ «ЦКБА»)

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом от 28.05.2007 г. № 38

3 ВЗАМЕН:

ОСТ 26-07-2046-82 «Арматура трубопроводная. Применение стандартов Единой системы конструкторской документации (ЕСКД) (в части разделов с 1 по 6)

РД 26-07-115-88 «Порядок ведения единой обезличенной системы обозначения изделий и конструкторских документов и классификатора ЕСКД».

4 ПЕРЕИЗДАНИЕ с учетом изменений №№ 1 - 20 в 2017 году.

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Комплектность конструкторской и эксплуатационной документации. 3

4 Стадии разработки. 3

5 Обозначение конструкторских и эксплуатационных документов. 5

6 Оформление технического задания, технического предложения, эскизного и технического проектов. 10

7 Некоторые особенности оформления конструкторской документации. 11

Приложение А (рекомендуемое). Классификатор ЦКБА обозначений чертежей на трубопроводную арматуру. 13

Приложение Б (рекомендуемое). Классификатор ЦКБА обозначений чертежей устройств для управления трубопроводной арматурой и элементов трубопроводов. 17

Приложение В (рекомендуемое). Классификатор ЦКБА обозначений чертежей приводов. 17

Приложение Г (справочное). Буквенные условные обозначения и коды предприятий. 18



СТ ЦКБА 035-2007

СТАНДАРТ ЦКБА

Арматура трубопроводная

ОБОЗНАЧЕНИЕ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
И ТЕХНИЧЕСКИХ УСЛОВИЙ.
КОМПЛЕКТНОСТЬ КД

Дата введения: 01.01.2008

1 Область применения

Настоящий стандарт устанавливает способы обозначения конструкторской документации (КД) на трубопроводную арматуру, приводные устройства, технических условий (ТУ), классификационные характеристики, комплектность конструкторской документации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.102-2013 ЕСКД. Виды и комплектность конструкторских документов

ГОСТ 2.103-2013 ЕСКД. Стадии разработки

ГОСТ 2.104-2006 ЕСКД. Основные надписи

ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам

ГОСТ 2.113-75 ЕСКД Групповые и базовые конструкторские документы

ГОСТ 2.114-95 ЕСКД. Технические условия

ГОСТ 2.118-2013 ЕСКД. Техническое предложение

ГОСТ 2.119-2013 ЕСКД. Эскизный проект

ГОСТ 2.120-2013 ЕСКД. Технический проект

ГОСТ 2.124-2014 ЕСКД. Порядок применения покупных изделий.

ГОСТ 2.503-2013 ЕСКД. Правила внесения изменений

ГОСТ 2.601-2013 ЕСКД. Эксплуатационные документы

ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов

ГОСТ 2.701-2008 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению

ГОСТ 18477-79 Контейнеры универсальные. Типы, основные параметры и размеры

ГОСТ Р 2.901-99 ЕСКД. Документация, отправляемая за границу. Общие требования

ГОСТ Р 15.011-96 Система разработки и постановки продукции на производство. Патентные исследования. Содержание и порядок проведения

ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство

ГОСТ Р 53350-2009 Контейнеры грузовые серии 1. Классификация, размеры и масса

ГОСТ РВ 2.902-2005 ЕСКД Порядок проверки, согласования и утверждения конструкторской документации

ГОСТ РВ 15.201-2003 Система разработки и постановки продукции на производство. Военная техника. Тактико-техническое (техническое) задание на выполнение опытно-конструкторских работ

ГОСТ РВ 15.203-2001 Система разработки и постановки продукции на производство. Военная техника. Порядок выполнения опытно-конструкторских работ по созданию изделий и их составных частей. Основные положения

СТ ЦКБА 015-2005 Арматура трубопроводная. Программа контроля качества арматуры атомных станций

СТ ЦКБА 031-2015 Арматура трубопроводная и приводные устройства к ней. Паспорт. Правила разработки и оформления

СТ ЦКБА 041-2008 Арматура трубопроводная. Входной контроль материалов, полуфабрикатов и комплектующих изделий

(Измененная редакция. Изм. № 17, № 18)

3 Комплектность конструкторской и эксплуатационной документации

3.1 Комплектность, шифры и перечень конструкторской и эксплуатационной документации, в зависимости от стадии разработки, приведены в таблице 1 и соответствуют ГОСТ 2.102 и ГОСТ 2.601.

3.2 Чертежи инструмента и принадлежностей, комплектующих изделия, должны входить в комплект конструкторской документации как составная часть изделия.

Чертежи тары разрабатываются в установленном порядке.

3.3 Притиры, входящие в изделия, выпускаются как сборочные единицы и должны быть записаны только в ведомости ЗИП без внесения их в спецификацию.

4 Стадии разработки

4.1 Основанием для разработки конструкторской документации на арматуру наряду с техническими решениями, протоколами, опросными листами, письмами и т.д. может быть техническое задание (ТЗ), номер на которое присваивается в порядке, установленном на каждом предприятии-разработчике ТЗ.

4.2 Необходимость выполнения стадии разработки и этапов работ, предусмотренных ГОСТ 2.103, устанавливаются предприятием-разработчиком в зависимости от степени новизны и сложности разрабатываемого изделия;

Таблица 1 - Комплектность, шифры и перечень конструкторской и эксплуатационной документации

Шифр документа

Наименование документа

Техническое

предложение

Эскизный

проект

Технический

проект

Рабочая документация на

Дополнительные указания

детали

сборочные

единицы



1 Чертеж детали

-

-

○

●

-

Допускается не выпускать чертеж в случаях, оговоренных в ГОСТ 2.109

СБ

2 Сборочный чертеж

-

-

-

-

●

-

ВО

3 Чертеж общего вида

○

●

●

-

-

По согласованию с заказчиком на стадии эскизного проекта выполняется без изготовления подлинников

-

4 Спецификация

-

-

-

-

●

-

ВС

5 Ведомость спецификаций

-

-

-

-

○

Составляется на сборочные единицы, имеющие две или более ступеней входимости. При передаче КД предприятию-изготовителю составление ведомости обязательно

ВД

6 Ведомость ссылочных документов

-

-

-

-

○

Составляется при наличии ссылочных на документы

ВИ

7 Ведомость разрешения применения покупных изделий

-

○

○

-

○

Составляется при наличии комплектующих изделий по ГОСТ 2.124

ВП

8 Ведомость покупных изделий

-

○

○

-

●

Составляется при наличии покупных изделий, не изготавливаемых поставщиком основного изделия

Д1

9 Ведомость входного контроля

-

-

-

-

○

Составляется на основании СТ ЦКБА 041

ДП

10 Ведомость держателей подлинников

-

-

-

-

○

Составляется при заимствовании документов других организаций или предприятий

ПТ

11 Ведомость технического предложения

●

-

-

-

-

-

ЭП

12 Ведомость эскизного проекта

-

●

-

-

-

-

ТП

13 Ведомость технического проекта

-

-

●

-

-

-

ПЗ

14 Пояснительная записка

●

●

●

-

-

-

ТУ

15 Технические условия:

-

-

-

-

●



ПМ

16 Программа и методика испытаний:













а) ПМ1 - на опытные образцы

-

-

●

-

●

-

б) ПМ - на периодические испытания

-

-

-

-

●

-

в) ПМ2 - на серийно изготовляемую продукцию (приемо-сдаточные)

-

-

-

-

○

-

РР

17 Расчеты











На стадии эскизного и технического проектирования допускается совмещать с пояснительной запиской

а)силовой и прочностной

-

-

○

-

●

б) расчет размерных цепей

-

-

○

-

○

в) расчет предполагаемой надежности

-

○

○

-

○

На стадии эскизного и технического проектирования допускается совмещать с пояснительной запиской

д) гидравлический расчет

-

-

○

-

○

е) расчет на сейсмостойкость

-

-

-

-

○

Д

18 Программа обеспечения и подтверждения надежности

○

○

○

○

○

Составляется только на специальную и специальную судовую арматуру

По ГОСТ 2.701

19 Схемы

-

-

-

-

○

Виды схем установлены ГОСТ 2.701

ТБ

19а Таблицы

-

-

-

-

○

Для арматуры АЭС по СТ ЦКБА 015

РЭ

20 Руководство по эксплуатации

-

-

-



●

Выполняется в обычном (ГОСТ 2.610) или экспортном исполнении, экспортное исполнение в соответствии с ГОСТ 2.901

ПС

21 Паспорт

-

-

-

-

●

Выполняется в обычном или экспортном исполнении по СТ ЦКБА 031

ЗИ

22 Ведомость ЗИП

-

-

-

-

○

Составляется при наличии ЗИП. Форма ведомости - по ГОСТ 2.610

ЭД

23 Ведомость эксплуатационных

документов

-

-

-

○

○

Форма по ГОСТ 2.601



24 Отчет о патентных исследованиях

○

○

○

-

○

По форме ГОСТ Р 15.011

Условные обозначения:

● - документ обязательный:

○ - документ составляют по усмотрению разработчика и согласованию с заказчиком в зависимости от характера и назначения изделия;

«-» - документ не составляется.

(Измененная редакция, Изм. № 14)

5 Обозначение конструкторских и эксплуатационных документов

5.1 Общие положения

5.1.1 Обозначение конструкторской и эксплуатационной документации осуществляется одним из двух способов (по усмотрению разработчика конструкторской документации):

- в соответствии с классификатором ЦКБА - по приложениям А, Б, В, Г;

- в соответствии с Классификатором ЕСКД - класс 49.

Выбранный способ (или их сочетание) обозначения документации и порядок регистрации обозначения изделий, документации и деталей должен быть установлен стандартом на каждом предприятии.

5.2 Обозначение КД в соответствии с классификатором ЦКБА

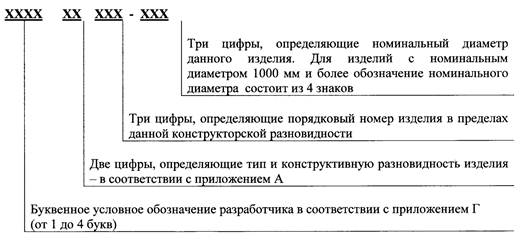

5.2.1 Обозначение арматуры производится в соответствии со схемой:

Пример обозначения крана шарового:

ПТ39923-025

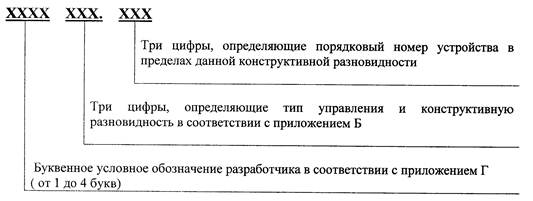

5.2.2 Обозначение сборочных чертежей устройств для управления трубопроводной арматурой производится по схеме:

Пример условного обозначения муфты:

ТЭ 056.031

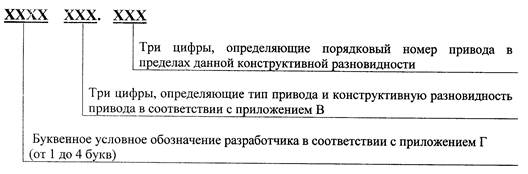

5.2.3 Обозначение сборочных чертежей приводов производится по схеме:

Пример условного обозначения электрического привода:

ТЭ 099.036

Три цифры, определяющие порядковый номер изделия определенной конструктивной разновидности присваиваются предприятием-разработчиком.

5.2.4 Для обозначения чертежей сборочных единиц, инструмента и приспособлений к основному обозначению изделия добавляется прописная буква алфавита в алфавитном порядке (А, Б, В и т.д. кроме буквы Т).

Пример обозначения сборочной единицы крана шарового:

ВА39234-080А СБ

Чертежам тары рекомендуем присваивать букву «Т». Если для обозначения сборок не хватает букв алфавита, то следует пользоваться двойной индексацией (например: A1, А2, А3 и т.д.). При необходимости в комплект конструкторской документации должны входить чертежи упаковки продукции в контейнеры по ГОСТ 18477. В части крупнотоннажных контейнеров по ГОСТ Р 53350.

В этом случае к обозначению чертежа добавляется буква «У».

(Измененная редакция. Изм. № 2)

5.2.5 При модернизации изделию присваивается новое обозначение изменением порядкового номера или добавлением к старому обозначению буквы «М», при последующей модернизации - «М1», «М2» и т.д.

Примечание: Буква «М» добавляется только к обозначению изделия, в обозначение сборочных единиц не переносится

5.2.6 В соответствии с требованиями ГОСТ 2.113 для группового конструкторского документа базовое обозначение является одновременно обозначением основного исполнения и обшей частью обозначения всех исполнений, охваченных основным конструкторским документом.

5.2.7 В обозначение последующих исполнений, кроме основного, к общей части обозначения через тире добавляют порядковый двухзначный номер исполнения.

Пример: ЕА21107-025-01

5.2.8 Обозначение чертежей деталей производить добавляя номер детали к обозначению сборочной единицы.

Пример: ГА12409-100А.01

ГА12409-100А.02

5.2.9 Согласно требованиям ГОСТ 2.102 (таблица 3) графическим и текстовым конструкторским документам присваиваются шифры, которые следует проставлять после основного обозначения документа. Обозначение текстовых конструкторских документов должно соответствовать обозначению основного конструкторского документа. Примеры условного обозначения КД на арматуру и приводного устройства приведены в таблице 2.

Таблица 2 - Примеры обозначения КД на арматуру и приводного устройства

Наименование документа

Обозначение

Клапан DN 50



Сборочный чертеж

КП 65235-050 СБ

Сборочный чертеж узла

КП 65235-050 А СБ

Руководство по эксплуатации

КП 65235-050 РЭ

Чертеж общего вида технического или эскизного проекта

КП 65235-050 ВО

Сборочный чертеж пневмопривода

НГ 096.201 СБ

Сборочный чертеж узла

НГ 096.201 А СБ

Руководство по эксплуатации

НГ 096.201 РЭ

Чертеж общего вида технического или эскизного проектов

НГ 096.201 ВО

5.2.10 В обозначение группового документа на ряд типоразмеров при эскизном и техническом проектировании включают наименьший и наибольший номинальные диаметры (DN) изделия (при наличии полного ряда).

Пример: МА 26345-010-050 ВО (для DN 10,15, 25, 32, 40, 50)

В обозначение группового документа на два типоразмера в ряд включает оба номинальных диаметра изделия.

Пример: МА 26345-010-015 ВО

5.2.11 Обозначение текстовым групповым документам присваивается по меньшему номинальному диаметру, а во вводной части этого документа перечисляются все обозначения изделий, входящих в групповой документ.

5.2.12 При техническом проектировании ряда проходов ВП и ВИ должны выпускаться на каждый номинальный диаметр.

5.2.13 Пример записи обозначений и наименований в основной надписи групповых конструкторских документов при эскизном техническом проектировании приведены в таблице 3.

Таблица 3 - Примеры обозначений и наименование групповых конструкторских документов

Обозначение документа

Наименование

КЗ 21103-010-025 ВО

Клапан запорный DN 10, 15, 20, 25, PN 40. Чертеж общего вида

КЗ 21103-040-100 ЭП или КЗ 21103-040-100 ТП

Клапан запорный DN 40, 50, 80,100; PN 10. Ведомость эскизного (технического) проекта

КЗ 21103-015 ПЗ

Клапан запорный DN 15, PN 16. Пояснительная записка

КЗ 21103-015 РР

Клапан запорный DN 15, PN 16. Расчет силовой и прочностной

5.2.14 При заимствовании ранее спроектированных чертежей деталей, сборочных единиц в нескольких спецификациях в чертеж этих деталей (сборочных единиц) должна быть заполнена графа «Перв. примен.» (при отдельном учете применяемости) или «Таблица применяемости», в которой записывать обозначение всех спецификаций, в которых применяется данный чертеж. Для групповых документов графу «Применяемость» вводить в таблицу исполнений.

5.3 Обозначение КД в соответствии с Классификатором ЕСКД

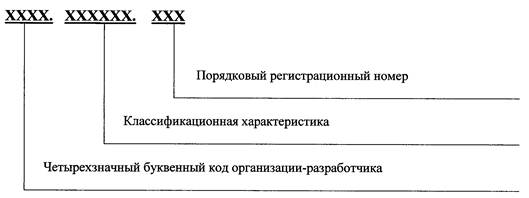

5.3.1 Обозначения изделий и конструкторских документов производится в соответствии со схемой:

5.3.2 Код организации разработчика присваивается централизованно ФГУП «Стандартинформ»

(Измененная редакция, Изм. № 9)

5.3.3 Основной частью обозначения является классификационная характеристика, которая определяется по Классификатору ЕСКД для арматуры (класс 49).

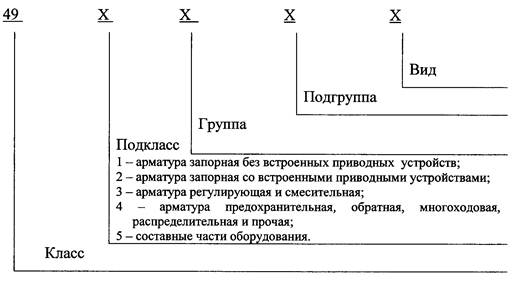

Структура классификационной характеристики арматуры

5.3.4 Порядковый регистрационный номер присваивается по классификационной характеристике от 001 до 999 в пределах кода предприятия-разработчика.

5.4 Обозначение технических условий.

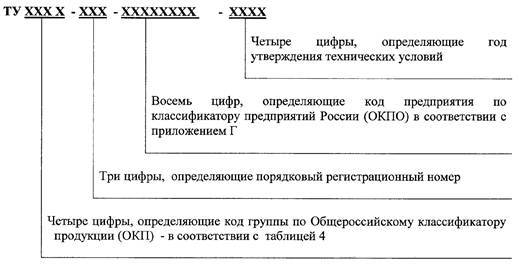

5.4.1 Обозначение технических условий осуществляется в соответствии с системой, принятой в ГОСТ 2.114:

Пример - ТУ3742-010-34390194-2007

5.4.2 Порядковый регистрационный номер присваивается по классификационной характеристике от 001 до 999 в пределах кода предприятия-разработчика.

6 Оформление технического задания, технического предложения, эскизного и технического проектов

6.1 Порядок разработки, согласования и утверждения ТЗ, конструкторской документации на изделия общепромышленного назначения должен соответствовать требованиям ГОСТ Р 15.201.

6.2 Для заказа арматуры Министерством обороны РФ порядок разработки, согласования и утверждения ТЗ, проектной и рабочей конструкторской документации - по ГОСТ РВ 15.201, ГОСТ РВ 2.902 и ГОСТ РВ 15.203. Разработка перечня документов, подлежащих согласованию с представителем заказчика, обязательна.

(Измененная редакция. Изм. № 2)

6.3 При разработке технического предложения следует руководствоваться ГОСТ 2.118.

6.4 При разработке эскизного и технического проектов необходимо руководствоваться соответственно ГОСТ 2.119 и ГОСТ 2.120.

6.5 Наименование и обозначение составных частей изделия на чертеже общего вида оформляется в перечне над основной надписью в виде таблицы по ГОСТ 2.119, при этом вместо графы «Дополнительные указания» должны быть введены графы «Материал» и «Примечание». Перечень заполняется снизу вверх. При большом количестве составных частей изделия перечень следует выполнять на последующих листах чертежа общего вида формата А4, при этом перечень заполняется сверху вниз.

Таблица 4 - Коды групп трубопроводной арматуры по ОКП

Код группы по ОКП

Наименование

3710

Арматура промышленная трубопроводная из цветных металлов и сплавов

3711

Задвижки и затворы дисковые из цветных металлов и сплавов

3712

Арматура промышленная трубопроводная из цветных металлов (кроме задвижек и затворов дисковых)

3720

Арматура промышленная трубопроводная из серого чугуна

3721

Задвижки и затворы дисковые из серого чугуна

3722

Арматура промышленная трубопроводная из серого чугуна (клапаны, краны, клапаны обратные, затворы обратные, клапаны регулирующие и предохранительные, клапаны перепускные)

3730

Арматура промышленная трубопроводная из ковкого чугуна

3731

Задвижки и затворы дисковые из ковкого чугуна

3732

Арматура промышленная трубопроводная из ковкого чугуна (клапаны, краны, клапаны обратные, затворы обратные, клапаны регулирующие и предохранительные, клапаны перепускные)

3740

Арматура промышленная трубопроводная стальная

3741

Задвижки и затворы дисковые стальные

3742

Арматура промышленная трубопроводная стальная (кроме задвижек и затворов дисковых) клапаны, краны, клапаны обратные подъёмные, приемные и запорные, затворы обратные, клапаны регулирующие и предохранительные, конденсатоотводчики, указатели уровня, клапаны перепускные, запорные устройства для манометров и распределители

3760

Арматура промышленная трубопроводная из неметаллических материалов

3762

Клапаны (вентили) из неметаллических материалов

3763

Краны натяжные, сальниковые, шаровые из неметаллических материалов

3764

Клапаны обратные подъемные, приемные, запорные, задвижки шланговые из неметаллических материалов

3765

Клапаны регулирующие и предохранительные из неметаллических материалов

3790

Устройства вспомогательные

3791

Приводы, механизмы исполнительные и сигнализаторы к арматуре промышленной трубопроводной

3799

Запасные части к арматуре промышленной трубопроводной

7 Некоторые особенности оформления конструкторской документации

7.1 Основная надпись по ГОСТ 2.104. Графы 27, 28, 29, 30, предназначенные для согласования с заказчиком, являются обязательными. Графа 27 - знак заказчика -заполняется представителем заказчика на всех документах. Графы 28, 29 заполняются разработчиком на сборочном чертеже изделия, ТУ, ПМ, РЭ. На остальных документах эти графы не заполняются.

7.2 При согласовании сборочных чертежей со специалистами согласующие подписи помещать в таблице, расположенной на поле чертежа, состоящей из граф: «Отдел», «Фамилия», «Подпись», «Дата».

7.3 Над основной надписью (справа) чертежа детали или сборочной единицы должна быть указана величина пробного давления (Рnp) или давления гидроиспытаний (Ph), если эти детали или сборка основной единицы подлежит гидравлическим испытаниям.

7.4 В текстовых документах лист «Содержание» оформляется, если документ содержит более 20 листов.

7.5 В развитие ГОСТ 2.109, 1.1.8 размер детали, который на сборочном чертеже проверке не подлежит, но является габаритным размером для этой детали, следует отмечать значком «*», как показано на рисунке 1. Например, приварной патрубок:

* Размер без припуска на обработку

Рисунок 1

7.6 Групповые чертежи допускается разрабатывать на любой стадии проектирования изделий, обладающих общими конструктивными признаками и одинаковыми основными параметрами.

7.7 При эскизном или техническом проектировании допускается объединение в один групповой конструкторский документ нескольких номинальных диаметров, при этом расшифровку номинальных диаметров, указанных в обозначении группового документа, рекомендуется производить в таблице исполнений на чертеже согласно примеру, приведенному в таблице 5.

Таблица 5 - Пример оформления таблицы исполнений

Обозначение

Рисунок

Исполнение

СА 21510-040

1

С маховиком

-01

2

С шарнирной муфтой

-02

3

С электроприводом

СА 21510-100

1

С маховиком

-01

2

С шарнирной муфтой

-02

3

С электроприводом

(Измененная редакция. Изм. № 19)

7.8 При разработке конструкторской документации на фланцевую арматуру и необходимости предусматривать исполнение с ответными фланцами, исполнение арматуры без ответных фланцев должно быть основным.

7.9 Внесение изменений в руководство по эксплуатации (РЭ) или паспорт (ПС) производить только заменой листов. Как исключение допускается изменять подчисткой на листе 1 - 2 буквы или цифры. После внесения изменений буквы (цифры) должны быть четкими.

7.10 Во всех текстовых документах, состоящих из 3-х и более листов, следует предусматривать лист регистрации изменений по форме, согласно ГОСТ 2.503.

7.11 На сборочных чертежах изделия рекомендуется указывать следующие технические требования текстом или в таблице:

- сборка и испытания изделия;

- консервация;

- изготовление и поставка по ТУ;

- основные технические данные и характеристики;

- исполнение изделия;

- материал основных деталей;

- характеристику электропривода (при наличии);

- ход золотника (плунжера и т.п.);

- покрытие изделия;

- смазка составных частей;

- пломбирование изделия;

- присоединительные размеры.

Технические требования могут быть дополнены (изменены) необходимыми данными (например «Условия поставки» и др.).

Приложение А
(рекомендуемое)

КЛАССИФИКАТОР ЦКБА
обозначений чертежей на трубопроводную арматуру

Таблица А.1

Вид или тип арматуры

Обозначение типа арматуры

Конструктивная разновидность типа арматуры

Обозначение конструктивной разновидности

Задвижки

1

Клиновые

С цельным или упругим клином

С выдвижным шпинделем

1

С невыдвижным шпинделем

2

С составным клином двухдисковые без обоймы или с обоймой

С выдвижным и невыдвижным шпинделем

3

Параллельные

Однодисковые

Самоуплотняющиеся

4

Распорные

5

Двухдисковые

Самоуплотняющиеся

6

Распорные

7

Шиберные

8

Шланговые

9

Прочие

0

Клапаны

2

Сальниковые и бессальниковые

Проходные

С резьбой шпинделя вне среды

1

С резьбой шпинделя в среде

2

Угловые

С резьбой шпинделя вне среды

3

С резьбой шпинделя в среде

4

Трехходовые

С резьбой шпинделя в среде и вне среды

5

Бессальниковые

Проходные, сильфонные, мембранные, диафрагмовые и др.

6

Регулирующие и дросселирующие

Проходные

7

Угловые

8

Бессальниковые

Угловые, сильфонные и трехходовые, мембранные, балонные

9

Прочие (клапаны дренажные и др.)

0

Краны

3

Конусные

Проходные

1

3-х и многоходовые

2

угловые

3

Цилиндрические

Проходные

4

3-х и многоходовые

5

угловые

6

Шаровые

угловые

7

З-х и многоходовые

8

Проходные

9

Пробно-спусковые для указателей уровня

0

Арматура обратная

4

Клапаны обратные

Проходные

1

Угловые

2

Вертикальные

3

Затворы обратные

Однодисковые

С демпфером

4

Без демпфера

5

Многодисковые

С демпфером

6

Без демпфера

7

Приемная с сеткой, поворотная грейферная

8

Клапаны запорно-обратные, невозвратно-управляемые, невозвратно-запорные

9



0

Арматура предохранительная

5

Прямого действия

Клапаны предохранительные неполноподъемные

Рычажные

Одинарные

1

Двойные

2

Пружинные

3

Прочая (клапаны перепускные, мембранно-разрывные устройства и др.)

4

Клапаны предохранительные полноподъемные пружинные

5

Клапаны предохранительные полноподъемные импульсные для главных

6

Комбинированного действия

Главные предохранительные клапаны со встроенным в корпус импульсным механизмом

7

Вакуумные (дыхательные) клапаны

8

Главные предохранительные клапаны

9

Блочные устройства:

0

- импульсно-предохранительные устройства, в т.ч. включающие в себя клапан настройки;

- импульсно-предохранительные устройства с дополнительным узлом управления от постороннего источника энергии;

- предохранительные устройства с входящим в их состав мембранно-разрывными устройствами;

- блоки предохранительных клапанов с переключающими и др. дополнительными устройствами;

- другое

Арматура регулирующая

6

Регуляторы

Рычажные грузовые

1

Без импульсного механизма

2

С импульсным механизмом

3

Прочие

4

Клапаны

С пневматическим или гидравлическим исполнительным механизмом

5

Затворы дисковые

6

Краны и задвижки

7

Клапаны

С электрическим исполнительным механизмом, в т.ч. под дистанционное управление

8

Затворы дисковые

9

Краны и задвижки

0

Конденсатоотводчики

7

Сопловые

1

Поплавковые

2

Термостатические

3



4



5

Термодинамические

6



7



8



9



0

Указатели уровня

8

С круглым или с плоским стеклом

С запорным устройством кранового типа



1

С запорным устройством клапанного типа

С шаровым аварийным затвором

2

Без шарового аварийного затвора

3



4



5



6



7

Рамки для указателей уровня

8



9

Затворы дисковые, комбинированная арматура и разная арматура

9

Специальные конструкции затворов дисковых

1

Инжекторы

2

Вантузы, водоотделители, фильтры (пара в т.ч.)

3

Маслоотделители

4

Комбинированная арматура

5

Клапаны отсечные, скоростные, редуцирующие устройства, электромагнитные переключающие устройства

6

Элеваторы и эжекторы

7

Нагреватели пароструйные, затворы шланговые регулирующие

8

Затворы дисковые, затворы дисковые регулирующие

9

Блоки арматурные (разные виды арматуры) кроме предохранительной арматуры, модули

0

Клапаны герметические

0

Клапаны герметические

1

Вспомогательные устройства

Лубрикаторы

2

Компенсаторы

3

Фильтры

4

Устройства для управления арматурой (см. приложение Б)

5

Соединения ниппельные и др.

6

Струйные и другие реле

7

Прочие вспомогательные устройства и детали арматуры (вентиляционные заслонки катушки, тройники, компенсаторы, диафрагмы, шумоглушители, переходные детали и др.)

8

Механические, электрические и др. виды приводов (см. приложение В)

9



0

(Измененная редакция, Изм. № 5, № 9, № 18)



Приложение Б
(рекомендуемое)

КЛАССИФИКАТОР ЦКБА
ОБОЗНАЧЕНИЙ ЧЕРТЕЖЕЙ УСТРОЙСТВ
ДЛЯ УПРАВЛЕНИЯ ТРУБОПРОВОДНОЙ АРМАТУРОЙ
И ЭЛЕМЕНТОВ ТРУБОПРОВОДОВ

Таблица Б.1

Наименование

Обозначение типа арматуры

Шифр

Конструктивная разновидность

Обозначение конструктивной

разновидности

Вспомогательные устройства

0

5

Выпрямители

1

Трансформаторы и автотрансформаторы

2

Выключатели конечные

3

Мультипликаторы гидравлические, позиционеры и др.

4

Клапаны для управления арматурой, резервные и мембранные устройства

5

Шарниры Гука и муфты ограничения

6

Указатели положения затвора

7

Различные электрические устройства (для обогревателей и пр.)

8

Узлы и элементы дистанционного управления арматуры (Колонки для приводов, штока, втулки переходные, коробки, адаптеры, стойки и др.

9

Элементы трубопроводов (блоки, ограничители течи, фланцы, отводы, ниппеля, переходники, тройники, трубы) дроссельные шайбы и дроссельные устройства, детали для ЗИП, форсунки, кольца, демпферы, приспособления для ремонта трубопровода

0

(Измененная редакция, Изм. № 5, № 18)

Приложение В
(рекомендуемое)

КЛАССИФИКАТОР ЦКБА
ОБОЗНАЧЕНИЙ ЧЕРТЕЖЕЙ ПРИВОДОВ

Таблица В.1

Наименование

Обозначение

Шифр

Конструктивная разновидность

Обозначение конструктивной

разновидности

Приводные устройства

0

9

Комбинированные

1

Электрогидропривод

2

Механический

С червячной передачей

3

С цилиндрической передачей

4

С конической передачей

5

Пневматический (мембранный, поршневой и др.)

6

Гидравлический (поршневой)

7

Электромагнитный

8

Электрический

9

Механический с кулисно-винтовой или планетарной передачей

0

Приложение Г
(справочное)

БУКВЕННЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ И
КОДЫ ПРЕДПРИЯТИЙ

Таблица Г.1

Наименование предприятия

Условное буквенное обозначение

ОКПО

«Авиа Сич» ООО (г. Запорожье)

ВН

32638366

ЧП «ДСВ»

АНЮА

24904829

ПАФ «ВекторЛтд»

ИБЯФ

19281906

«Автоклапан» ООО (г. Луганск)



30694984

«Автоматика» НПП, ЗАО (.Владимир)



10474265

«Автоматика-Инвест» ПП, ООО (г. Тула)



39003322

«Ависма» «Корпорация ВСМПО-» ОАО



07510017

«Азот» ОАО (г. Березники, Пермской обл.)



00203795

«Анод» НПЦ» ООО (г. Нижний Новгород)



25579857

«Аргонавт-тепло» НПП (г. Москва)



18682000

«АрЗиЛ» ОАО (г. Георгиевск)

ГЛ

57146717

«Аркор» ЗАО (г. Москва)



12547324

«АРМА-КЛАПАН» ЗАО (г. Киев)

СК



«АРМАГУС» ОАО (г. Гусь-Хрустальный)

КП, ГА

00218118

00218116

«Армапром» ОАО (г. Миргород)

МЗ

00218325

«АРМПРОМЛИТ» ООО (г. Москва)

АПЛ

11277791

«АрмаПром-Сервис» ООО «НПФ» (г. Уфа)*

AM

88095924

УА

«Арматурный завод» ООО (г. Уфа)

АРМЗ

64164940

Арматурный завод «АДМИРАЛ» (г. Днепропетровск)

АА

31158157

Арматурный завод «ПОТОК» ООО (АЗ «ПОТОК»), (г. Курган)

ПТК

05091929

«Арматурно-фланцевый завод» ОАО ( г. Омск)



01515108

«АТЭК» ЗАО «НПФ» (г. Москва)

АТЭК

17451215

«Балтпромарматура» ООО (г. С-Петербург)



53239474

48009341

«БАЗ» ОАО (г. Благовещенск)

БА

07533604

«Башкирский арматурный завод» ООО (г. Кумертау)



42989485

«Белгородский арматурный завод» ООО

АБ

10408452

«Болотовский арматурный завод» ОАО (Тверская обл.)



04606952

«ВАРК» ООО (г. Уфа)

ВК

97965425

Верхне-Днепровский чугунно-литейный завод

ВД



«Волгограднефтемаш» ОАО



00217610

«Востсибмаш» ОАО (г. Ангарск, Иркутская обл.)



46693072

«Воткинский завод» ОАО



07538145

«Гидрогаз» ЗАО (г. Воронеж)



42615767

«Гусаръ» ОАО (г. Гусь-Хрустальный)

ГА

54634853

«Дон-АрмаПром» ООО (г. Уфа)*

ДН

88095907

«Дунаевецкий арматурный завод» ООО (Хмельницкая обл.)

ДА

32875218

Душанбинский арматурный завод

ДЗ



«ЕвроМет» ООО (г. С-Петербург)

ЕМ

53284121

Елабужский арматурный завод

ЕЗ



Ереванский арматурный завод

ЕА



«ЗМС» ЗАО (г. С-Петербург)

ЗМС

73375995

«Завод НефтеГазовых Компонентов» ООО (Завод НГК) (г. Москва, Зеленоград)

НК

03776706

«Завод нефтегазового оборудования» ООО (г. Омск)

ОЗН

94723130

«Закарпатский арматурный завод» ОАО (Кобылецкая Поляна)

АЗ

00218259

«Знамя труда» НПО ЗАО (г. С-Петербург)

ЗТ

76244526

«Запорожский арматурный завод» ОАО (г. Запорожье)

ЗА

32297639

«ЗЭиМ» (г. Чебоксары)

ЯЛБИ

05784911

«Ивано-Франковский арматурный завод» ОАО

ИА

00218271

«Ижорские заводы» ОАО (г. Колпино, С-Петербург)



05764417

«ИКАР» ОАО (г. Курган)

КЗ

00218147

«ИК Энерпред-Ярдос» ООО (г. Москва, Зеленоград)

АР

52838824

«Интерарм» ВА ЗАО (г. Москва)

ВА

29012225

«КазАрмапром» АО (г. Уральск)

УЛ

39845630

«КВО-Арм» ООО (г. Щёлково, Московская обл.)



13339906

«Ковровский механический завод» ОАО



07514541

«Конар» ЗАО (г. Челябинск)

КН

21483089

«Конотопский арматурный завод» ОАО (Сумская обл.)

АК

00218331

«Конструкторское Бюро «ПРОЕКТ» ООО (г. Старая Русса, Новгородская обл.)

КБПР

26013425

«Корвет» «АК» ОАО (г. Курган)

КУ

08620564

«Котельниковский арматурный завод»

КТ

05749211

«Криогенная техника» НТК ООО (г. Омск)



43974238

«Кролевецкий арматурный завод» АО

КА



«Курганприбор-А» ОАО



57737720

«Курганспецарматура» ЗАО



62603588

«КЦКБА» ЗАО (г. Киев)

УФ

33096208

«Литейно-механический завод» ОАО (г. Семенов, Нижегородская обл.)



00324292

Льговский арматурный завод ОАО (г. Льгов, Курская обл.)

ЛЗ

00218153

МосЦКБА ОАО

МФ

04863399

«Муромский завод трубопроводной арматуры» ЗАО



43179794

«Наманганмаш» ЗАО

НА

00217225

«Нефтехиммашсистемы» ОАО Рязанское НТП (г. Рязань)



05500339

«НИИЦА» (г. Киев)

НЦ

32154305

«Нижегородский завод «Старт» ООО



57849850

Нижегородский машиностроительный завод» ОАО



08627614

«Никопольский завод трубопроводной арматуры» ОАО (Днепропетровская обл.)



03326877

«Новомет-Пермь» ЗАО



12058737

«Нефтехимавтоматика» НПП ООО (г. Киреевск, Тульская обл.)

НХА

24645546

«Павлоградхиммаш» ПАО (Днепропетровская обл.)

ЗП

00217417

«Пензенский арматурный завод» ОАО

ВИЛН

05749381

«Пензтяжпромарматура» ОАО

ПТ

05749375

«ПКТБ» ЗАО (г. Пенза)

ПФ

04787296

«ПО «Старт» ФНПЦ ФГУП (г. Заречный, Пензенская обл.)



08847173

«Прикарпатпромарматура» АО (г. Львов)

ПА



«Промарматура» ЗАО (г. Днепропетровск)

ДП

21871578

«Промарматура» НПО ООО (г. С-Петербург)

ДР

39466714

«Промарматура» ООО НП (г. Миасс, Челябинская обл.)



39466714

«Промтревл» ООО (г. Москва)

ПР

98246342

«Ракитянский арматурный завод» ОАО (Белгородская обл. п. Ракитное)



00218093

«РАР» ООО (г. Пермь)



12016064

«RINAR» АО (г. Рига)

РХ



«РОСТРАНСМАШ Трейд» ООО (ООО «РТМТ») г. Москва

РТ

71634056

«Рузхиммаш» ОАО (г. Рузаевка)



00217403

Салаватский машиностроительный завод ОАО

СМ

05754941

«Сатурн-газовые турбины» ОАО (г. Рыбинск)



95778334

«Салаватнефтемаш» ОАО

СН

05754941

«Самараволгомаш» ООО



10995136

«Самарский фланцевый завод» ООО



48162077

«Саратовский арматурный завод» ЗАО



55377430

«Северо-Западная промышленная арматура» ООО (Ленинградская обл.)

АП

75112248

Семеновский арматурный завод (Нижегородская обл.)

СЗ

00218130

Семипалатинский арматурный завод (г. Семей)

АС



«Сибирский арматурный завод» ООО (г. Тобольск, Тюменской обл.)

САЗ

69407324

«Славгородский арматурный завод» ОАО (г. Славгород)

СА

14308859

«Славтяжмаш» ОАО (г. Славянск, Донецкой обл.)



00210594

«СоюзЭнерго» Концерн (г. Новомосковск)

СЭ

31965106

«СПЛАВ» ОАО Корпорация (г. Великий Новгород)



49149890

«Атомармпроект» ПКТИ,

КПЛВ



«Спецпромарматура» СКТБ,

НГ

49149890

«Сплав-М» ЗАО

ВНИЛ

31688214

ИУСЮ

26002255

ППКП

35740880

«Завод «Старорусприбор» ОАО (г. Старая Русса, Новгородская обл.)



00225555

«Спецарм» НПП, ООО (г. Львов)



25550552

ООО «СПТК» (Санкт-Петербургская Трубная Компания)

СТК

61068390

«Сумское машиностроительное НПО им. М.В. Фрунзе» ОАО (г. Сумы)



05747991

«Т-АРМ» ООО (г. Великий Новгород)

ТАРМ

23541431

«Текскомп-Китэма» ООО (г. Москва)

ТКГЛ

17887680

«Теплоприбор-комплект» завод ЗАО (г. Улан-Удэ)



36329069

«Техарматура» ООО (г. Ижевск)



13050324

«Техоборудование» ООО (г. Луганск)



31375532

«Техподдержка» ООО (Центр технической поддержки заводов производителей промышленной трубопроводной арматуры) (г. Пенза)

ТП

27741888

«Тулаэлектропривод» ЗАО «ПО»

ТЭ

73577954

«Тяжпромарматура» ОАО (г. Алексин)

МА

05785572

«Укрхимэнерго» ОАО (г. Северодонецк)

УХЭ

01528536

«Ураларм» ПГ, ООО (г. Челябинск)



12595429

«Уралкриомаш» ОАО (г. Нижний Тагил, Свердловск, обл.)



07521146

«Уралхиммаш» ОАО (г. Екатеринбург)



00217320

«Усть-Каменогорский арматурный завод» АО (пос. Новая Гавань, Республика Казахстан)

УК

39013846

«Уфимское приборостроительное производственное объединение» ФГУП (г. Уфа)



0753715

«Фобос» ЗАО (г. Рыбинск, Ярославская обл.)

ФБ

21738891

«Цветлит» ЧУП (г. Гродно)



03973239

«ЦКБА» ЗАО «НПФ» (г. С-Петербург)

ЦКБ

34390194

«ЦКТИА» ООО «НПП» (г. Новомосковск)

НКТ

33704680

«Чепецкий механический завод» ОАО (г. Глазов)



07622265

Черняховский авторемонтный завод (Калининградская обл.)



00863050

«Чеховский завод энергетического машиностроения» ОАО (Московская обл., г. Чехов)



05015348

«Экс-Форма» ПКФ, ООО (г. Саратов)



12213528

«Энергомаш» ЗАО (г. Великий Новгород)

ЭМ

79900391

«Этон» завод, ОАО (г. Новолукомль, Витебская обл.)



07618016

«Югокама» арматурный завод ООО (Пермский край)



72193766

«Южураларматура-Сантехник» ЗАО (г. Миасс, Челябинской обл.)

СТ

21492266

«Яргазарматура» ООО (г. Чайковский, Пермская обл.)



52931587

_____________

* компания прекратила свое существование

(Измененная редакция, Изм. № 15, № 16, № 17, № 18, № 19, № 20)

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов в докум.

№ докум.

Вх. № документа и дата

Подпись

Дата введения

изменённых

заменённых

новых

аннулированных

1

-

23, 24

24а, 24б

-

28

Изм. № 1

Пр. № 62 от 18.11.2008



01.01.2009

2

-

5, 7, 11, 14, 24, 24а, 24б

-

-

28

Изм. № 2

Пр. № 28 от 31.05.2010



01.06.2010

3

-

24а, 24б

-

-

28

Изм. № 3

Пр. № 53 от 20.10.2010



01.11.2010

4

-

23

-

-

28

Изм. № 4

Пр. № 22 от 16.03.2011



01.04.2011

5

-

с 18 по 21, 24

-

-

28

Изм. № 5

Пр. № 52 от 06.09.2011



01.10.2011

6

-

23

-

-

28

Изм. № 6

Пр. № 67 от 02.11.2011



01.01.2012

7

-

246

-

-

28

Изм. № 7

Пр. № 33 от 21.05.2012



01.06.2012

8

-

24а

-

-

28

Изм. № 8

Пр. № 39 от 19.06.2012



01.07.2012

9

13, 20

-

-

-

28

Изм. № 9

Пр. № 10А от 25.02.13



01.03.2013

10

-

23

23а

-

29

Изм. № 10

Пр. № 13 от 05.03.2013



01.04.2013

11

-

23

-

-

29

Изм. № 11

Пр. № 44 от 28.08.2013



01.09.2013

12

-

23

-

-

29

Изм. № 12

Пр. № 67 от 16.12.2013



01.01.2014

13

-

23

-

-

29

Изм. № 13

Пр. № 02 от 30.01.2014



01.07.2014

14

9

5, 8, 24а

-

-

29

Изм. № 14

Пр. № 11 от 03.03.2014



01.07.2014

15

-

23, 23а

-

-

29

Изм. № 15

Пр. № 31 от 02.06.2014



01.08.2014

16

-

3, 4, 5, 23, 24, 24а, 24б

-

-

29

Изм. № 16

Пр. № 13 от 06.03.2015



01.04.2015

17

-

4, 5, 24

-

-

29

Изм. № 17

Пр. № 67 от 30.09.2015



01.11.2015

18

4, 18, 20, 21

24а

-

-

29

Изм. № 18

Пр. № 51 от 05.09.2016



01.10.2016

19

17

23, 23а

-

-

29

Изм. № 19

Пр. № 75 от 26.12.2016



01.02.2017

20

-

23, 23а

-

-

29

Изм. № 20

Пр. № 18 от 10.03.2017



01.04.2017



Генеральный директор
«НПФ «ЦКБА»

___________

подпись

Дыдычкин В.П







Первый заместитель генерального
директора - директор по научной работе

___________

подпись

Тарасьев Ю.И.







Заместитель генерального директора -
главный конструктор

___________

подпись

Ширяев В.В.







Заместитель генерального директора -
директор по техническим вопросам

___________

подпись

Климов А.В.







Начальник технического отдела

___________

подпись

Дунаевский С.Н.







Исполнитель:





Инженер технического отдела

___________

подпись

Смирнова Е.А.






© 2013 Ёшкин Кот :-)
