ЛЕНИНГРАДСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ
ОБЪЕДИНЕНИЕ
АРМАТУРОСТРОЕНИЯ
«ЗНАМЯ ТРУДА» ИМ. И.И. ЛЕПСЕ
РУКОВОДЯЩИЙ ДОКУМЕНТ
АРМАТУРА ТРУБОПРОВОДНАЯ. ХОДОВЫЕ
РЕЗЬБОВЫЕ ПАРЫ. ОСНОВНЫЕ РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ.
РД 24.207.08-90
РУКОВОДЯЩИЙ ДОКУМЕНТ
|
РД 24.207.08-90 |
Дата введения 01.01.91
Настоящий руководящий документ распространяется на трубопроводную арматуру общепромышленного назначения Ду от 6 до 1400 мм с ручным управлением или электроприводом и устанавливает: основные размеры ходовых резьбовых пар, работающих при температуре в узле трения до 503 К (230 °С) и удельной нагрузке до 50 мПа (500 кгс/см2), технические требования и рекомендации по применению ходовых резьбовых пар.
Руководящий документ применять при новом проектировании и модернизации ранее разработанной арматуры.
1. ОСНОВНЫЕ РАЗМЕРЫ.

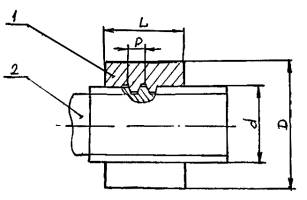

1.1. Основные размеры ходовой резьбовой пары должны соответствовать указанным на рис. 1 и в табл. 1.
1. Втулка резьбовая. 2. Шпиндель.
Таблица 1
мм
|
Шаг резьбы, P |
Номинальная длина ходовой резьбы во втулке, L |
|||
|
1 ряд |
2 ряд |
1 ряд |
2 ряд |
|
|
10 |
- |
2 |
- |
20 |
|
12 |
- |
3 |
2 |
20 |
|
- |
14 |
3 |
- |
30 |
|
16 |
- |
4 |
- |
30 |
|
- |
18 |
4 |
- |
40 |
|
20 |
- |
4 |
- |
40 |
|
- |
22 |
5 |
- |
50 |
|
24 |
- |
5 |
- |
50 |
|
- |
26 |
5 |
- |
50 |
|
28 |
- |
5 |
- |
50 |
|
- |
30 |
6 |
- |
63 |
|
32 |
- |
6 |
- |
63 |
|
36 |
- |
6 |
- |
63 |
|
40 |
- |
7 |
6 |
63 |
|
44 |
- |
7 |
8 |
80 |
|
- |
50 |
8 |
- |
80 |
|
60 |
- |
9 |
8 |
80 |
|
70 |
- |
10 |
- |
100 |
|
80 |
- |
10 |
- |
100 |
|
100 |
- |
12 |
- |
120 |
|
120 |
- |
14 |
16 |
160 |
Примечание: При выборе диаметров и шагов первый ряд является предпочтительным.
1.2. Диаметры и шаги резьб, условное обозначение по ГОСТ 24738-81.
1.3. Номинальная длина L ходовой резьбы во втулке должна быть в пределах (7 ÷ 10)Р и в соответствии с требованиями ГОСТ 6636-69.
1.4. Наружный диаметр Д резьбовой втулки и минимальный диаметр шпинделя определяются расчетом на прочность.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
2.1. Ходовые резьбовые пары должны изготавливаться по настоящему руководящему документу и по рабочим чертежам, утвержденным в установленном порядке.
2.2. Резьба трапецеидальная - по ГОСТ 9484-81. Длины свинчивания и поля допусков наружной и внутренней резьбы по «грубому» классу точности в соответствии с ГОСТ 9562-81. Сбеги резьбы, фаски и проточки по ГОСТ 10549-80.
Допускается в технически обоснованных случаях применять двухзаходную трапецеидальную резьбу.
2.3. Шероховатость опорных поверхностей резьбовых пар трения не более Ra 2,5 (1,6) по ГОСТ 2789-73. Допускается обрабатывать внутренний и наружный диаметры трапецеидальных резьб с шероховатостью Rz 20 (3,2).
2.4. Допуски соосности и симметричности - по 10 степени точности в соответствии с ГОСТ 24643-81.
2.5. Термическая обработка заготовок из сталей по ОСТ 26-07-1237-75.
Термическая обработка заготовок из цветных сплавов по ОСТ 26-07-2064-84.
2.6. Технические требования к качеству поверхностей, подлежащих покрытию, к качеству покрытий, правила их приемки и методы испытаний в соответствии с ОСТ 26-07-1203-85.
2.7. Перед сборкой детали резьбовых ходовых пар очистить от загрязнений, снять заусенцы, промыть в бензине и смазать антифрикционной смазкой.
Методы нанесения смазки по ОСТ 26-07-1205-75.
Нормы расхода смазки в соответствии с ОСТ 26-07-2067-84.
2.8. Резьбовая пара должна обеспечивать плавное перемещение шпинделя в резьбовой втулке по всей длине перемещения, линейная скорость вращения до 0,3 м/с.
2.9. «Условный ход» шпинделя под нагрузкой - величина осевого перемещения шпинделя, которому соответствует падение максимального осевого усилия до 30 % от начального значения.
2.10. Температура окружающего воздуха от минус 60 до плюс 55 °С с относительной влажностью до 100 % при температуре 35 °С; в воздухе допускаются примеси паров рабочих продуктов в пределах санитарной нормы.
2.11. Вероятность безотказной работы Р(t) в течение периода t рассчитана по логарифмически-нормальному закону распределения отказов при доверительной вероятности 0,9.
3. РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ.
3.1. Максимальное усилие по шпинделю и максимальный крутящий момент на шпинделе определяется силовым расчетом арматуры.
3.2. Номинальный диаметр ходовой резьбы определяется по минимальному диаметру шпинделя и в соответствии с ГОСТ 24738-81.
3.3. Расчетные характеристики резьбовой ходовой пары приведены в табл. 2.
3.4. Сочетания материалов в зависимости от удельной нагрузки в резьбе приведены в табл. 3.
Допускается изготовление резьбовых пар из других материалов по согласованию с разработчиком руководящего документа.
Допускается применение других смазок по согласованию с разработчиком руководящего документа.

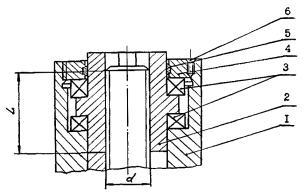

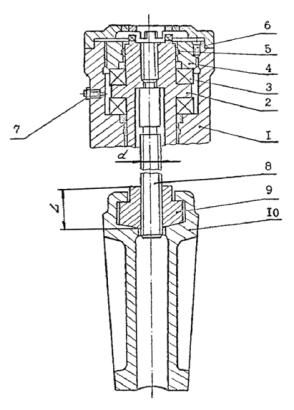

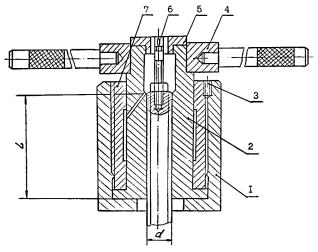

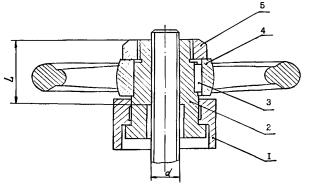

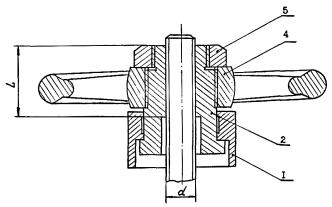

3.5. Примеры ходовых узлов указаны в рекомендуемом приложении.
|
Типоразмер Trdхр, мм |
Длина ходовой резьбы во втулке L, мм (номинальная) |
Максимальное усилие по шпинделю Q0max Н (кгс) |
Максимальный крутящий момент на шпинделе Мкр,max Н · м (кгс · м) |
Условный ход шпинделя, мм |
Марка смазки |
Коэффициент трения |
Температура в узле трения T, ºС, не более |
Удельная нагрузка в резьбе q, МПа (кгс/см2), не более |
0редняя
наработка до отказа |
0реднеквадратичное
отклонение |
Вероятность безотказной работы P(t) в течение периода t |
||
|
t цикл |
P(t) |
||||||||||||
|
I-А, Г II-А III-А |
10×2 |
20 |
5811,4 (593) |
7,15 (0,73) |
5 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2220 |
440 |
1500 |
0,965 |
|
5811,4 (593) |
7,45 (0,76) |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
18720 |
3740 |
12000 |
|||||
|
20 (300) |
13600 |
2720 |
8000 |
||||||||||
|
30 (300) |
9760 |
1950 |
6000 |
||||||||||
|
100 |
10 (100) |
15440 |
3080 |
10000 |
|||||||||
|
20 (200) |
10560 |
2110 |
6500 |
||||||||||
|
30 (300) |
8480 |
1690 |
5000 |
||||||||||
|
5811,4 (593) |
7,45 (0,76) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
18720 |
3740 |
12000 |
|||||
|
20 (200) |
13600 |
2720 |
8000 |
||||||||||
|
30 (300) |
9760 |
1950 |
6000 |
||||||||||
|
150 |
10 (100) |
15440 |
3080 |
10000 |
|||||||||
|
20 (200) |
10560 |
2110 |
6500 |
||||||||||
|
30 (300) |
8480 |
1690 |
5000 |
||||||||||
|
9702 (990) |
9,31 (0,95) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
30 (300) |
12800 |
2550 |
7500 |
|||||
|
35 (350) |
10400 |
2080 |
6500 |
||||||||||
|
50 (500) |
3600 |
720 |
2000 |
||||||||||
|
150 |
30 (300) |
11200 |
2240 |
6500 |
|||||||||
|
35 (350) |
8800 |
1760 |
5500 |
||||||||||
|
50 (500) |
2100 |
420 |
1300 |
||||||||||
|
3880,8 (396) |
9,41 (0,96) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
6080 |
1210 |
4000 |
|||||
|
20 (200) |
4080 |
810 |
2500 |
||||||||||
|
230 |
10 (100) |
3760 |
750 |
2500 |
|||||||||
|
20 (200) |
3280 |
660 |
2000 |
||||||||||
|
I-А, Г II-А III-А |
12×2 12×3 |
20 |
7105 (725) |
10,19 (1,04) |
5 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2220 |
440 |
1500 |
0,960 |
|
7105 (725) |
10,6 (1,08) |
ЦИАТИМ-201 |
0,14 - 0,21 |
20 |
10 (100) |
18720 |
3740 |
12000 |
|||||
|
20 (200) |
13600 |
2720 |
8000 |
||||||||||
|
30 (300) |
9760 |
1950 |
6000 |
||||||||||
|
100 |
10 (100) |
15440 |
3080 |
10000 |
|||||||||
|
20 (200) |
10560 |
2110 |
6500 |
||||||||||
|
30 (300) |
8480 |
1690 |
5000 |
||||||||||
|
7105 (725) |
10,6 (1,08) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
18720 |
3740 |
12000 |
|||||
|
20 (200) |
13600 |
2720 |
8000 |
||||||||||
|
30 (300) |
9760 |
1950 |
6000 |
||||||||||
|
150 |
10 (100) |
15440 |
3080 |
10000 |
|||||||||
|
20 (200) |
10560 |
2110 |
6500 |
||||||||||
|
30 (300) |
8480 |
1690 |
5000 |
||||||||||
|
11858 (1210) |
12,94 (1,22) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
30 (300) |
12800 |
2550 |
7500 |
|||||
|
35 (350) |
10400 |
2080 |
6500 |
||||||||||
|
50 (500) |
3600 |
720 |
2000 |
||||||||||
|
150 |
30 (300) |
11200 |
2240 |
6500 |
|||||||||
|
35 (350) |
8800 |
1760 |
5500 |
||||||||||
|
50 (500) |
2100 |
420 |
1300 |
||||||||||
|
4704 (480) |
13,52 (1,38) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
6080 |
1210 |
4000 |
|||||
|
20 (200) |
4080 |
810 |
2500 |
||||||||||
|
230 |
10 (100) |
3760 |
750 |
2500 |
|||||||||
|
20 (200) |
3280 |
660 |
2000 |
||||||||||
|
I-А, Г II-А III-А |
14×3 |
30 |
12112,8 (1236) |
21,85 (2,23) |
5 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2220 |
440 |
1500 |
0,960 |
|
12112,8 (1236) |
21,85 (2,23) |
ЦИАТИМ-201Солидол С ГОСТ 4366-76 |
0,14 - 0,21 |
20 |
10 (100) |
17600 |
3520 |
11000 |
|||||
|
20 (200) |
13200 |
2640 |
8000 |
||||||||||
|
30 (300) |
9250 |
1850 |
6000 |
||||||||||
|
100 |
10 (100) |
14790 |
2960 |
10000 |
|||||||||
|
20 (200) |
9840 |
1960 |
6000 |
||||||||||
|
30 (300) |
8120 |
1620 |
5000 |
||||||||||
|
12112,8 (1236) |
21,85 (2,23) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
17600 |
3520 |
11000 |
|||||
|
20 (200) |
13200 |
2640 |
8000 |
||||||||||
|
30 (300) |
9250 |
1850 |
6000 |
||||||||||
|
150 |
10 (100) |
14790 |
2960 |
10000 |
|||||||||
|
20 (200) |
9840 |
1960 |
6000 |
||||||||||
|
30 (300) |
8120 |
1620 |
5000 |
||||||||||
|
19658,6 (2006) |
26,85 (2,74) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
30 (300) |
12400 |
2480 |
8000 |
|||||
|
35 (350) |
9980 |
1990 |
6000 |
||||||||||
|
50 (500) |
3200 |
640 |
2000 |
||||||||||
|
150 |
30 (300) |
10840 |
2160 |
6500 |
|||||||||
|
35 (350) |
8620 |
1720 |
5500 |
||||||||||
|
50 (500) |
1700 |
340 |
1000 |
||||||||||
|
8075,2 (824) |
27,54 (2,81) |
ВНИИНП-225 ГОСТ 19682-74 |
0,20 - 0,45 |
20 |
10 (100) |
5930 |
1180 |
3500 |
|||||
|
20 (200) |
4020 |
804 |
2500 |
||||||||||
|
230 |
10 (100) |
3690 |
738 |
2000 |
|||||||||
|
20 (200) |
3220 |
644 |
2000 |
||||||||||
|
I-А, Б, В, Г II-А III-А |
16×4 |
30 |
13622 (1390) |
28,42 (2,90) |
5 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2220 |
440 |
1500 |
0,960 |
|
13622 (1390) |
29,4 (3,00) |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
19700 |
3950 |
12000 |
|||||
|
20 (200) |
18700 |
3740 |
12000 |
||||||||||
|
30 (300) |
17600 |
3520 |
11000 |
||||||||||
|
100 |
10 (100) |
17200 |
3440 |
10000 |
|||||||||
|
20 (200) |
11700 |
2340 |
7000 |
||||||||||
|
30 (300) |
9400 |
1880 |
6000 |
||||||||||
|
13622 (1390) |
29,4 (3,00) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
19700 |
3950 |
12000 |
|||||
|
20 (200) |
18700 |
3740 |
12000 |
||||||||||
|
30 (300) |
17600 |
3520 |
11000 |
||||||||||
|
150 |
10 (100) |
17200 |
3440 |
10000 |
|||||||||
|
20 (200) |
11700 |
2340 |
7000 |
||||||||||
|
30 (300) |
9400 |
1850 |
6000 |
||||||||||
|
22638 (2310) |
37,04 (3,78) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
30 (300) |
17900 |
3580 |
11000 |
|||||
|
35 (350) |
12000 |
2400 |
8000 |
||||||||||
|
50 (500) |
8000 |
1600 |
5000 |
||||||||||
|
150 |
30 (300) |
14000 |
2800 |
9000 |
|||||||||
|
35 (350) |
10000 |
2000 |
6500 |
||||||||||
|
50 (500) |
6400 |
1280 |
4000 |
||||||||||
|
9065 (925) |
35,77 (3,65) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
7300 |
1460 |
4500 |
|||||
|
20 (200) |
4900 |
980 |
3000 |
||||||||||
|
230 |
10 (100) |
4500 |
850 |
3000 |
|||||||||
|
20 (200) |
4000 |
560 |
3000 |
||||||||||
|
I-А, Б, В, Г II-А III-А |
18×4 |
40 |
20678 (2110) |
47,04 (4,80) |
5 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2220 |
440 |
1500 |
0,960 |
|
20678 (2110) |
48,61 (4,96) |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
18820 |
3760 |
12000 |
|||||
|
20 (200) |
13440 |
2690 |
12000 |
||||||||||
|
30 (300) |
9720 |
1940 |
6000 |
||||||||||
|
100 |
10 (100) |
15360 |
3080 |
9600 |
|||||||||
|
20 (200) |
10560 |
2100 |
6500 |
||||||||||
|
30 (300) |
8400 |
1680 |
5000 |
||||||||||
|
20678 (2110) |
48,61 (4,96) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
18820 |
3760 |
12000 |
|||||
|
20 (200) |
13440 |
2690 |
12000 |
||||||||||
|
30 (300) |
9720 |
1940 |
6000 |
||||||||||
|
100 |
10 (100) |
15360 |
3080 |
9000 |
|||||||||
|
20 (200) |
10560 |
2100 |
6500 |
||||||||||
|
30 (300) |
8400 |
1680 |
5000 |
||||||||||
|
34496 (3520) |
61,25 (6,25) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
30 (300) |
9040 |
1800 |
6000 |
|||||
|
35 (350) |
7470 |
1490 |
4500 |
||||||||||
|
50 (500) |
4000 |
800 |
2500 |
||||||||||
|
150 |
30 (300) |
8200 |
1640 |
5000 |
|||||||||
|
35 (350) |
6550 |
1310 |
4000 |
||||||||||
|
50 (500) |
4000 |
800 |
2500 |
||||||||||
|
13818 (1410) |
60,66 (6,19) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
6990 |
1400 |
4500 |
|||||
|
20 (200) |
4650 |
930 |
3000 |
||||||||||
|
230 |
10 (100) |
4220 |
690 |
3000 |
|||||||||
|
20 (200) |
3790 |
450 |
3000 |
||||||||||
|
I-А, Б, В, Г II-А, Б, В III-А, Б |
20×4 |
40 |
23324 (2380) |
57,62 (5,88) |
5 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2200 |
440 |
1500 |
0,960 |
|
23324 (2380) |
59,98 (6,12) |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
12100 |
2420 |
7500 |
|||||
|
20 (200) |
11100 |
2220 |
7000 |
||||||||||
|
30 (300) |
5500 |
1100 |
3500 |
||||||||||
|
100 |
10 (100) |
7900 |
1580 |
4000 |
|||||||||
|
20 (200) |
6300 |
1260 |
4000 |
||||||||||
|
30 (300) |
4400 |
880 |
3000 |
||||||||||
|
23324 (2380) |
59,98 (6,12) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
12100 |
2420 |
7500 |
|||||
|
20 (200) |
11100 |
2220 |
7000 |
||||||||||
|
30 (300) |
5500 |
1100 |
3500 |
||||||||||
|
150 |
10 (100) |
7900 |
1580 |
4000 |
|||||||||
|
20 (200) |
6300 |
1260 |
4000 |
||||||||||
|
30 (300) |
4400 |
880 |
3000 |
||||||||||
|
38808 (3960) |
74,58 (7,61) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
30 (300) |
7100 |
1420 |
4500 |
|||||
|
35 (350) |
6000 |
1200 |
4000 |
||||||||||
|
50 (500) |
4000 |
800 |
2500 |
||||||||||
|
150 |
30 (300) |
6800 |
1360 |
4500 |
|||||||||
|
35 (350) |
4000 |
800 |
2500 |
||||||||||
|
50 (500) |
2100 |
420 |
1500 |
||||||||||
|
15533 (1585) |
75,46 (7,70) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
6200 |
1240 |
4000 |
|||||
|
20 (200) |
4000 |
800 |
2500 |
||||||||||
|
230 |
10 (103) |
4300 |
860 |
3000 |
|||||||||
|
20 (200) |
3300 |
660 |
2000 |
||||||||||
|
I-А, Б, В, Г II-А, Б, В III-А, Б |
24×5 22×5 |
50 |
34731 (3544) |
103,78 (10,59) |
10 |
ВНИИНП-275 ТУ 38.101.891-81 |
0,10 - 0,20 |
200 |
30 (300) |
2200 |
440 |
1500 |
0,960 |
|
34731 (3544) |
107,60 (10,98) |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
11040 |
2210 |
7500 |
|||||
|
20 (200) |
7680 |
1540 |
5000 |
||||||||||
|
30 (300) |
4900 |
980 |
3000 |
||||||||||
|
100 |
10 (100) |
7100 |
1420 |
4500 |
|||||||||
|
20 (200) |
5570 |
1110 |
3500 |
||||||||||
|
30 (300) |
3940 |
790 |
2500 |
||||||||||
|
34731 (3544) |
107,60 (10,98) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
11040 |
2210 |
7500 |
|||||
|
20 (200) |
7680 |
1540 |
5000 |
||||||||||
|
30 (300) |
4900 |
980 |
3000 |
||||||||||
|
150 |
10 (100) |
7103 |
1420 |
4500 |
|||||||||
|
20 (200) |
5570 |
1110 |
3500 |
||||||||||
|
30 (300) |
3940 |
790 |
2500 |
||||||||||
|
57879 (5906) |
134,65 (13,74) |
ВНИИНП-232 ГОСТ 14058-79 |
0,12 - 0,14 |
20 |
30 (300) |
6530 |
1310 |
4000 |
|||||
|
35 (350) |
4800 |
960 |
3000 |
||||||||||
|
50 (500) |
3000 |
600 |
2000 |
||||||||||
|
150 |
30 (300) |
5380 |
1080 |
3500 |
|||||||||
|
35 (350) |
3790 |
760 |
2500 |
||||||||||
|
50 (500) |
2000 |
400 |
1300 |
||||||||||
|
23373 (2385) |
136,22 (13,90) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
5760 |
1150 |
3700 |
|||||
|
20 (200) |
3740 |
750 |
2500 |
||||||||||
|
230 |
10 (100) |
4030 |
810 |
2500 |
|||||||||
|
20 (200) |
3070 |
610 |
2000 |
||||||||||
|
I-А, Б, В, Г II-А, Б, В III-А, Б |
26×5 |
50 |
37965 (3874) |
125,64 (12,82) |
10 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
10560 |
2110 |
7000 |
0,960 |
|
20 (200) |
7200 |
1440 |
4500 |
||||||||||
|
30 (300) |
4800 |
960 |
3000 |
||||||||||
|
100 |
10 (100) |
6910 |
1380 |
4500 |
|||||||||
|
20 (200) |
5470 |
1090 |
3500 |
||||||||||
|
30 (300) |
3840 |
770 |
2500 |
||||||||||
|
37965 (3874) |
125,64 (12,82) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
10560 |
2110 |
7000 |
|||||
|
20 (200) |
7200 |
1440 |
4500 |
||||||||||
|
30 (300) |
4800 |
960 |
3000 |
||||||||||
|
150 |
10 (100) |
6910 |
1380 |
4500 |
|||||||||
|
20 (200) |
5470 |
1090 |
3500 |
||||||||||
|
30 (300) |
3840 |
770 |
2500 |
||||||||||
|
37965 (3874) |
93,49 (9,54) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
16210 |
3240 |
10000 |
|||||
|
20 (200) |
11810 |
2360 |
7000 |
||||||||||
|
30 (300) |
6267 |
1250 |
4000 |
||||||||||
|
150 |
10 (100) |
15370 |
3700 |
9000 |
|||||||||
|
20 (200) |
9250 |
1840 |
6000 |
||||||||||
|
30 (300) |
7360 |
1460 |
4500 |
||||||||||
|
25480 (2600) |
161,01 (16,43) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
5570 |
1110 |
3500 |
|||||
|
20 (200) |
3770 |
750 |
2500 |
||||||||||
|
150 |
10 (100) |
3940 |
790 |
2500 |
|||||||||
|
20 (200) |
2980 |
600 |
1900 |
||||||||||
|
I-А, Б, В, Г II-А, Б, В III-А, Б |
28×5 |
50 |
41189 (4203) |
144,94 (14,79) |
10 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
10560 |
2110 |
7000 |
0,960 |
|
20 (200) |
7200 |
1440 |
4500 |
||||||||||
|
30 (300) |
4800 |
960 |
3000 |
||||||||||
|
100 |
10 (100) |
6910 |
1380 |
4500 |
|||||||||
|
20 (200) |
5470 |
1090 |
3500 |
||||||||||
|
30 (300) |
3840 |
770 |
2500 |
||||||||||
|
41189 (4203) |
144,94 (14,79) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
10560 |
2110 |
7000 |
|||||
|
20 (200) |
7200 |
1440 |
4500 |
||||||||||
|
30 (300) |
4800 |
960 |
3000 |
||||||||||
|
150 |
10 (100) |
6910 |
1380 |
|
|||||||||
|
20 (200) |
5470 |
1090 |
3500 |
||||||||||
|
30 (300) |
3840 |
770 |
2500 |
||||||||||
|
41189 (4203) |
107,11 (10,93) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
16210 |
3240 |
10000 |
|||||
|
20 (200) |
11810 |
2360 |
7000 |
||||||||||
|
30 (300) |
6267 |
1250 |
4000 |
||||||||||
|
150 |
10 (100) |
15370 |
3700 |
9000 |
|||||||||
|
20 (200) |
9250 |
1840 |
6000 |
||||||||||
|
30 (300) |
7360 |
1460 |
4500 |
||||||||||
|
27460 (2802) |
184,53 (18,83) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
5570 |
1110 |
3500 |
|||||
|
20 (200) |
3770 |
750 |
2500 |
||||||||||
|
230 |
10 (100) |
3940 |
790 |
2500 |
|||||||||
|
20 (200) |
2980 |
600 |
1900 |
||||||||||
|
I-А, Б, В, Г II-А, Б, В III-Б |
30×6 |
63 |
54958 (5608) |
211,58 (21,59) |
15 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
7260 |
1452 |
4500 |
0,960 |
|
20 (200) |
5650 |
1122 |
3500 |
||||||||||
|
30 (300) |
3470 |
654 |
2000 |
||||||||||
|
100 |
10 (100) |
6700 |
1340 |
4500 |
|||||||||
|
20 (200) |
4100 |
820 |
2500 |
||||||||||
|
30 (300) |
2680 |
536 |
1500 |
||||||||||
|
54958 (5608) |
211,58 (21,59) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
7260 |
1452 |
4500 |
|||||
|
20 (200) |
5650 |
1122 |
3500 |
||||||||||
|
30 (300) |
3470 |
694 |
2000 |
||||||||||
|
150 |
10 (100) |
6700 |
1340 |
4500 |
|||||||||
|
20 (200) |
4100 |
820 |
2500 |
||||||||||
|
30 (300) |
2680 |
536 |
1500 |
||||||||||
|
54958 (5608) |
157,68 (16,09) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
10490 |
2080 |
6500 |
|||||
|
20 (200) |
7430 |
1480 |
4500 |
||||||||||
|
30 (300) |
3970 |
780 |
2500 |
||||||||||
|
150 |
10 (100) |
9870 |
1960 |
6000 |
|||||||||
|
20 (200) |
5810 |
1160 |
4000 |
||||||||||
|
30 (300) |
4870 |
960 |
3000 |
||||||||||
|
36652 (3740) |
266,07 (27,15) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
5150 |
1030 |
3000 |
|||||
|
20 (200) |
3270 |
654 |
2000 |
||||||||||
|
230 |
10 (100) |
3560 |
712 |
2500 |
|||||||||
|
20 (200) |
2700 |
540 |
1500 |
||||||||||
|
I-А, Б, В II-А, Б, В III-Б |
32×6 |
63 |
56252 (5740) |
228,34 (23,30) |
15 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
6910 |
1380 |
4500 |
0,960 |
|
20 (200) |
4900 |
980 |
3000 |
||||||||||
|
30 (300) |
3400 |
680 |
2000 |
||||||||||
|
100 |
10 (100) |
5660 |
1130 |
2500 |
|||||||||
|
20 (200) |
3840 |
770 |
2500 |
||||||||||
|
30 (300) |
2500 |
500 |
1500 |
||||||||||
|
56252 (5740) |
228,34 (23,30) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
6910 |
1380 |
4500 |
|||||
|
20 (200) |
4900 |
980 |
3000 |
||||||||||
|
30 (300) |
3400 |
680 |
2000 |
||||||||||
|
150 |
10 (100) |
5660 |
1130 |
3500 |
|||||||||
|
20 (200) |
3840 |
770 |
2500 |
||||||||||
|
30 (300) |
2500 |
500 |
1500 |
||||||||||
|
56252 (5740) |
169,34 (17,28) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
10280 |
2050 |
6000 |
|||||
|
20 (200) |
7280 |
1450 |
4000 |
||||||||||
|
30 (300) |
3890 |
760 |
2500 |
||||||||||
|
150 |
10 (100) |
9680 |
1800 |
6000 |
|||||||||
|
20 (200) |
5690 |
1130 |
3500 |
||||||||||
|
30 (300) |
4770 |
940 |
3000 |
||||||||||
|
37475 (3824) |
288,90 (29,48) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
4800 |
960 |
3000 |
|||||
|
20 (200) |
3070 |
610 |
2000 |
||||||||||
|
230 |
10 (100) |
2690 |
540 |
1500 |
|||||||||
|
20 (200) |
2590 |
520 |
1500 |
||||||||||
|
I-А, Б, В II-А, Б, В III-Б |
36×6 |
63 |
67169 (6854) |
300,86 (30,70) |
20 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
5090 |
1020 |
3000 |
0,960 |
|
20 (200) |
3770 |
750 |
2500 |
||||||||||
|
30 (300) |
2110 |
420 |
1500 |
||||||||||
|
100 |
10 (100) |
4220 |
840 |
2600 |
|||||||||
|
20 (200) |
4180 |
840 |
2600 |
||||||||||
|
30 (300) |
1820 |
360 |
1200 |
||||||||||
|
67169 (6854) |
300,86 (30,70) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
5090 |
1020 |
3000 |
|||||
|
20 (200) |
3770 |
750 |
2500 |
||||||||||
|
30 (300) |
2110 |
420 |
1500 |
||||||||||
|
150 |
10 (1000) |
4220 |
840 |
2600 |
|||||||||
|
20 (200) |
4180 |
840 |
2600 |
||||||||||
|
30 (300) |
1820 |
360 |
1200 |
||||||||||
|
67169 (6854) |
221,09 (22,56) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
8340 |
1660 |
5000 |
|||||
|
20 (200) |
5620 |
1120 |
3500 |
||||||||||
|
30 (300) |
2780 |
560 |
1500 |
||||||||||
|
150 |
10 (100) |
6990 |
1800 |
1500 |
|||||||||
|
20 (200) |
4030 |
800 |
2500 |
||||||||||
|
30 (300) |
3550 |
710 |
2000 |
||||||||||
|
44786 (4570) |
385,14 (39,30) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
4320 |
860 |
3000 |
|||||
|
20 (200) |
3120 |
620 |
2000 |
||||||||||
|
230 |
10 (100) |
2300 |
460 |
1500 |
|||||||||
|
20 (200) |
2110 |
420 |
1500 |
||||||||||
|
II-А, Б, В III-Б |
40×6 40×7 |
63 |
75303 (7684) |
368,19 (37,57) |
25 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
4030 |
810 |
2500 |
0,960 |
|
20 (200) |
3820 |
760 |
2500 |
||||||||||
|
30 (300) |
1730 |
350 |
1100 |
||||||||||
|
100 |
10 (100) |
3820 |
760 |
2500 |
|||||||||
|
20 (200) |
3740 |
750 |
2500 |
||||||||||
|
30 (300) |
1340 |
270 |
1000 |
||||||||||
|
75303 (7684) |
368,19 (37,57) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
4030 |
810 |
2500 |
|||||
|
20 (200) |
3820 |
760 |
2500 |
||||||||||
|
30 (300) |
1730 |
350 |
1100 |
||||||||||
|
150 |
10 (100) |
3820 |
760 |
2500 |
|||||||||
|
20 (200) |
3740 |
750 |
2500 |
||||||||||
|
30 (300) |
1340 |
270 |
1000 |
||||||||||
|
75303 (7684) |
268,71 (27,42) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
5770 |
1150 |
3700 |
|||||
|
20 (200) |
3600 |
720 |
2000 |
||||||||||
|
30 (300) |
2120 |
420 |
1200 |
||||||||||
|
150 |
10 (100) |
5370 |
1070 |
3300 |
|||||||||
|
20 (200) |
3030 |
600 |
2000 |
||||||||||
|
30 (300) |
2820 |
560 |
1000 |
||||||||||
|
50205 (5123) |
477,26 (48,70) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
3940 |
790 |
2500 |
|||||
|
20 (200) |
2500 |
500 |
1600 |
||||||||||
|
230 |
10 (100) |
2110 |
420 |
1500 |
|||||||||
|
20 (200) |
2200 |
440 |
1500 |
||||||||||
|
II-Б, В |
44×8 44×7 |
80 |
103390 (10550) |
579,96 (59,18) |
25 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
4220 |
844 |
2600 |
0,960 |
|
20 (200) |
2920 |
584 |
1800 |
||||||||||
|
30 (300) |
1840 |
368 |
1200 |
||||||||||
|
100 |
10 (100) |
3570 |
714 |
2000 |
|||||||||
|
20 (200) |
2390 |
474 |
1500 |
||||||||||
|
30 (300) |
1400 |
280 |
1000 |
||||||||||
|
103390 (10550) |
579,96 (59,18) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
4220 |
844 |
2600 |
|||||
|
20 (200) |
2920 |
584 |
1800 |
||||||||||
|
30 (300) |
1840 |
368 |
1200 |
||||||||||
|
150 |
10 (100) |
3570 |
714 |
2000 |
|||||||||
|
20 (200) |
2390 |
474 |
1500 |
||||||||||
|
30 (300) |
1400 |
280 |
1000 |
||||||||||
|
103390 (10550) |
424,44 (43,31) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
5770 |
1150 |
3700 |
|||||
|
20 (200) |
3600 |
720 |
2000 |
||||||||||
|
30 (300) |
2120 |
420 |
1200 |
||||||||||
|
150 |
10 (100) |
5370 |
1070 |
3300 |
|||||||||
|
20 (200) |
3030 |
600 |
2000 |
||||||||||
|
30 (300) |
2820 |
560 |
1000 |
||||||||||
|
60309 (6154) |
641,02 (65,41) |
ВНИИНП-225 |
0,20 - 0,45 |
20 |
10 (100) |
4060 |
812 |
2500 |
|||||
|
20 (200) |
2540 |
508 |
1500 |
||||||||||
|
230 |
10 (100) |
2740 |
548 |
1700 |
|||||||||
|
20 (200) |
2210 |
442 |
1500 |
||||||||||
|
II-Б, В |
50×8 |
80 |
118893 (12132) |
733,53 (74,85) |
25 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
4180 |
840 |
2600 |
0,960 |
|
20 (200) |
2890 |
580 |
1800 |
||||||||||
|
30 (300) |
1830 |
370 |
1200 |
||||||||||
|
100 |
10 (100) |
3320 |
660 |
2100 |
|||||||||
|
20 (200) |
2360 |
470 |
1500 |
||||||||||
|
30 (300) |
1390 |
280 |
850 |
||||||||||
|
118893 (12132) |
733,53 (74,85) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
4180 |
840 |
2600 |
|||||
|
20 (200) |
2890 |
580 |
1800 |
||||||||||
|
30 (300) |
1830 |
370 |
1200 |
||||||||||
|
150 |
10 (100) |
3320 |
660 |
2100 |
|||||||||
|
20 (200) |
2360 |
470 |
1500 |
||||||||||
|
30 (300) |
1390 |
280 |
850 |
||||||||||
|
118893 (12132) |
538,02 (54,90) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
4450 |
890 |
2900 |
|||||
|
20 (200) |
2870 |
580 |
1800 |
||||||||||
|
30 (300) |
1620 |
320 |
1100 |
||||||||||
|
150 |
10 (100) |
4120 |
820 |
2800 |
|||||||||
|
20 (200) |
2270 |
460 |
1450 |
||||||||||
|
30 (300) |
1320 |
260 |
900 |
||||||||||
|
II-Б, В |
60×8 60×9 |
80 |
144746 (14770) |
1121,71 (114,46) |
30 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
3450 |
690 |
2200 |
0,960 |
|
20 (200) |
2410 |
480 |
1600 |
||||||||||
|
30 (300) |
1520 |
300 |
1000 |
||||||||||
|
100 |
10 (100) |
2890 |
580 |
1800 |
|||||||||
|
20 (200) |
1880 |
380 |
1200 |
||||||||||
|
30 (300) |
1060 |
220 |
700 |
||||||||||
|
144746 (14770) |
1121,71 (114,46) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
3450 |
690 |
2200 |
|||||
|
20 (200) |
2410 |
480 |
1600 |
||||||||||
|
30 (300) |
1520 |
300 |
1000 |
||||||||||
|
150 |
10 (100) |
2890 |
580 |
1800 |
|||||||||
|
20 (200) |
1880 |
380 |
1200 |
||||||||||
|
30 (300) |
1060 |
220 |
700 |
||||||||||
|
168854 (17230) |
881,71 (89,97) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
4450 |
890 |
2900 |
|||||
|
20 (200) |
2870 |
580 |
1800 |
||||||||||
|
30 (303) |
1620 |
320 |
1100 |
||||||||||
|
35 (350) |
1250 |
240 |
800 |
||||||||||
|
150 |
10 (100) |
4120 |
820 |
2800 |
|||||||||
|
20 (200) |
2270 |
460 |
1450 |
||||||||||
|
30 (300) |
1320 |
260 |
900 |
||||||||||
|
35 (350) |
1050 |
200 |
700 |
||||||||||
|
II-Б, В |
70×10 |
100 |
209994 (21428) |
1784,67 (182,13) |
30 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
3370 |
680 |
2000 |
0,960 |
|
20 (200) |
2270 |
460 |
1500 |
||||||||||
|
30 (300) |
1490 |
300 |
1000 |
||||||||||
|
100 |
10 (100) |
2600 |
520 |
1500 |
|||||||||
|
20 (200) |
1840 |
360 |
1200 |
||||||||||
|
30 (300) |
1040 |
220 |
700 |
||||||||||
|
209994 (21429) |
1784,87 (182,13) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
3370 |
680 |
2000 |
|||||
|
20 (200) |
2270 |
460 |
1450 |
||||||||||
|
30 (300) |
1490 |
300 |
1000 |
||||||||||
|
150 |
10 (100) |
2600 |
520 |
1500 |
|||||||||
|
20 (200) |
1840 |
360 |
1200 |
||||||||||
|
30 (300) |
1040 |
220 |
700 |
||||||||||
|
245000 (25000) |
1514,59 (154,65) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
4450 |
890 |
2850 |
|||||
|
20 (200) |
2870 |
580 |
1800 |
||||||||||
|
30 (300) |
1620 |
320 |
1100 |
||||||||||
|
35 (350) |
1000 |
200 |
700 |
||||||||||
|
150 |
10 (100) |
4120 |
820 |
2700 |
|||||||||
|
20 (200) |
2270 |
460 |
1450 |
||||||||||
|
30 (300) |
1320 |
260 |
900 |
||||||||||
|
35 (350) |
820 |
160 |
550 |
||||||||||
|
II-Б, В |
80×10 |
100 |
242305 (24725) |
2316,43 (236,37) |
30 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
3300 |
560 |
2100 |
0,960 |
|
20 (200) |
2220 |
440 |
1500 |
||||||||||
|
30 (300) |
1460 |
300 |
1000 |
||||||||||
|
100 |
10 (100) |
2760 |
560 |
1700 |
|||||||||
|
20 (200) |
1800 |
360 |
1200 |
||||||||||
|
30 (300) |
1000 |
200 |
700 |
||||||||||
|
242305 (24725) |
2316,43 (236,37) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
3300 |
660 |
2100 |
|||||
|
20 (200) |
2200 |
440 |
1500 |
||||||||||
|
30 (300) |
1460 |
300 |
1000 |
||||||||||
|
150 |
10 (100) |
2760 |
560 |
1700 |
|||||||||
|
20 (200) |
1800 |
360 |
1200 |
||||||||||
|
30 (300) |
1000 |
200 |
700 |
||||||||||
|
282691 (28846) |
1945,1 (198,48) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
4450 |
890 |
2900 |
|||||
|
20 (200) |
2870 |
580 |
1800 |
||||||||||
|
30 (300) |
1620 |
320 |
110 |
||||||||||
|
35 (350) |
1100 |
200 |
700 |
||||||||||
|
150 |
10 (100) |
4120 |
820 |
2700 |
|||||||||
|
20 (200) |
2270 |
460 |
1450 |
||||||||||
|
30 (300) |
1320 |
260 |
900 |
||||||||||
|
II-Б |
100×12 |
120 |
364433 (37187) |
4333,07 (442,15) |
30 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
3050 |
610 |
2000 |
0,960 |
|
20 (200) |
2120 |
420 |
1500 |
||||||||||
|
30 (300) |
1390 |
280 |
900 |
||||||||||
|
100 |
10 (100) |
2640 |
520 |
1500 |
|||||||||
|
20 (200) |
1720 |
340 |
1100 |
||||||||||
|
30 (300) |
970 |
190 |
550 |
||||||||||
|
364433 (37187) |
4333,07 (442,15) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
3050 |
610 |
2000 |
|||||
|
20 (200) |
2120 |
420 |
1500 |
||||||||||
|
30 (300) |
1390 |
280 |
900 |
||||||||||
|
150 |
10 (100) |
2460 |
520 |
1500 |
|||||||||
|
30 (300) |
970 |
190 |
550 |
||||||||||
|
20 (200) |
1720 |
340 |
1100 |
||||||||||
|
364433 (37187) |
3112,19 (317,57) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
5360 |
1070 |
3300 |
|||||
|
20 (200) |
2800 |
560 |
1700 |
||||||||||
|
30 (300) |
1590 |
320 |
1100 |
||||||||||
|
150 |
10 (100) |
4030 |
810 |
2500 |
|||||||||
|
20 (200) |
2220 |
440 |
1500 |
||||||||||
|
30 (300) |
1300 |
260 |
900 |
||||||||||
|
II-Б |
120×16 120×14 |
160 |
573790 (58550) |
8291,19 (846,04) |
30 |
ЦИАТИМ-201 Солидол С |
0,14 - 0,21 |
20 |
10 (100) |
3050 |
610 |
2000 |
0,960 |
|
20 (200) |
2120 |
420 |
1500 |
||||||||||
|
30 (300) |
1390 |
280 |
900 |
||||||||||
|
100 |
10 (100) |
2610 |
520 |
1500 |
|||||||||
|
20 (200) |
1720 |
340 |
1100 |
||||||||||
|
30 (300) |
970 |
190 |
550 |
||||||||||
|
573790 (58550) |
8291,19 (846,04) |
ЦИАТИМ-221 |
0,17 - 0,21 |
20 |
10 (100) |
3050 |
610 |
2000 |
|||||
|
20 (200) |
2120 |
420 |
1500 |
||||||||||
|
30 (300) |
1390 |
280 |
900 |
||||||||||
|
150 |
10 (100) |
2640 |
520 |
1500 |
|||||||||
|
20 (200) |
1720 |
340 |
1100 |
||||||||||
|
30 (300) |
970 |
190 |
550 |
||||||||||
|
573790 (58550) |
8992,60 (611,49) |
ВНИИНП-232 |
0,12 - 0,14 |
20 |
10 (100) |
5360 |
1070 |
3300 |
|||||
|
20 (200) |
2800 |
560 |
1700 |
||||||||||
|
30 (300) |
1590 |
320 |
1100 |
||||||||||
|
150 |
10 (100) |
4030 |
810 |
2500 |
|||||||||
|
20 (200) |
2220 |
440 |
1500 |
||||||||||
|
30 (300) |
1300 |
260 |
900 |
||||||||||
, цикл, не менее
цикл, не болееТаблица 3
|
Удельная нагрузка в резьбе q, МПа (кгс/см2), не более |
Втулка резьбовая |
Шпиндель |
|||
|
марка материала |
твердость |
марка материала |
твердость |
||
|
HB |
HRC |
HB |
|||
|
2,5 (25) |
ЛЖМц 59-1-1 |
80 |
БрАЖМц 10-3-1,5 |
- |
170 - 200 |
|
ЛЦ38Мц2С2 (ЛМцС58-2-2) |
70 - 90 |
БрАЖН 10-4-4 |
- |
200 - 240 |
|
|
10 (100) |
СЧ 18-карбонитрированный |
170 - 229 |
14Х17Н2 |
до 41 |
- |
|
СЧ 15-сульфоцианированный |
82 |
14Х17Н2-сульфоцианированная |
до 29 |
|
|
|
20 (200) |
СЧ 18-карбонитрированный |
170 - 229 |
Ст.35-карбонитрированная |
- |
до 187 |
|
Ст.20-сульфоцианированная |
до 156 |
14Х17Н2-сульфоцианированная |
до 41 |
- |
|
|
Ст.45-сульфоцианированная |
до 156 |
12X17 |
- |
до 156 |
|
|
ЛС 59-1 |
140 - 150 |
Ст.35 |
- |
до 187 |
|
|
|
|
Ст.40Х |
- |
262 - 311 |
|
|
|
|
08Х18Н10Т (12Х18Н10Т, 12Х18Н9Т) |
- |
121 - 179 |
|
|
|
|
08Х17Н15М3Т |
- |
до 200 |
|
|
|
|
15Х18Н12С4ТЮ |
- |
до 200 |
|
|
|
|
10Х17Н13М3Т |
- |
до 200 |
|
|
30 (300) |
БрАЖМц10-3-1,5 |
170 - 200 |
35ХМ |
- |
320 - 370 |
|
БрАЖН10-4-4 |
200 - 240 |
38Х2МЮА |
- |
229 |
|
|
|
|
20X13 |
- |
190 - 240 |
|
|
|
|
14Х17Н2 |
до 41 |
- |
|
|
|
|
20ХН3А |
- |
262 - 311 |
|
|
|
|
40Х2Н2МА |
- |
не более 269 |
|
|
|
|
Х32Н8 |
- |
не более 277 |
|
|
БрАЖМц10-3-1,5 |
170 - 200 |
ХН35ВТ |
- |
не более 209 |
|
|
БрАЖН10-4-4 |
200 - 240 |
12Х18Н9Т (08Х18Н10Т, 12Х18Н10Т) |
- |
121 - 179 |
|
|
|
|
08Х21Н6М2Т |
- |
140 - 200 |
|
|
|
|
08Х22Н6Т |
- |
140 - 200 |
|
|
|
|
40Х |
- |
не более 217 |
|
|
08Х18Н10Т-сульфоцианированная |
121 - 179 |
14Х17Н2-сульфоцианированная |
до 29 |
- |
|
|
35 (350) |
ВЧ 45 |
не более 255 |
20X13 |
32 - 34 |
- |
|
ЧН15Д3ХIII |
не более 250 |
14Х17Н2 |
до 41 |
- |
|
|
ЧН19Х3III |
не более 255 |
35ХМ |
- |
320 - 370 |
|
|
ЧН15Д7Х2 |
120 - 170 |
|
|
|
|
|
ЧН17Д3Х2 |
120 - 170 |
|
|
|
|
|
ЧН5Г8 |
160 - 230 |
|
|
|
|
|
15Х18Н12С4ТЮ |
не более 200 |
|
|
|
|
|
50 (500) |
БрАЖН10-4-4 |
200 - 240 |
14Х17Н2 |
до 41 |
- |
Примечание: 1. ВЧ 45 и химико-термическое покрытие (сульфоцианирование и карбонитрирование) применять только со смазкой ВНИИНП-232, при этом температура в узле трения не должна превышать 20 °С.
2. Для удельной нагрузки 500 кгс/см2, через каждые 1000 циклов наработки производить смазку узла.
ПРИЛОЖЕНИЕ
РЕКОМЕНДУЕМОЕ
ХОДОВЫЕ УЗЛЫ ДЛЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ.
Ходовые узлы должны изготавливаться следующих типов:
Тип I - без подшипников.
Тип II - с подшипниками качения.
Тип III - с подшипниками скольжения.
Ходовой узел типа I имеет следующие исполнения, которые представлены на рис. 2, 3, 4, 5.
А - усилие управления приложено к шпинделю;
Б, В - усилие управления приложено к втулке;
Г - усилие управления приложено к втулке с камерой смазки.
Ходовой узел типа II имеет следующие исполнения, которые представлены на рис. 6, 7, 8.
А - с выдвижным шпинделем, с одним подшипником качения;
Б - с выдвижным шпинделем, с двумя подшипниками качения;
В - с невыдвижным шпинделем, с двумя подшипниками качения.
Ходовой узел типа III с подшипниками скольжения из композиционных материалов, имеет исполнения А и Б, которые представлены на рис. 9 и 10.
Подшипники скольжения выполнены из композиционных материалов по ОСТ 26-07-2039-81.
При применении листового материала (рис. 10) установку подшипника производить антифрикционным слоем к бурту втулки.
Конструкции ходовых узлов типов I (исполнение А), II и III рекомендуется применять для арматуры с ручным управлением или электроприводом, а тип I (исполнение Б, В, Г) - с ручным управлением.
Допускается для арматуры на условное давление до 4,0 мПа замена гайки установочной (дет. 4) на кольцо пружинное по ГОСТ 13943-80.
Допускается для узлов, работающих при удельной нагрузке в резьбе выше 30 мПа применять варианты исполнения с камерой и каналами для смазки.
Допускается кольцо сальниковое (дет. 5) для электроприводной арматуры не применять.
ТИП I
ИСПОЛНЕНИЕ А
1 - стойка; 2 - втулка резьбовая; 3 - винт.
ИСПОЛНЕНИЕ Б
ИСПОЛНЕНИЕ В
1 - стойка; 2 - втулка резьбовая; 3 - шпонка; 4 - маховик; 5 - гайка.
ИСПОЛНЕНИЕ Г
1 - стойка; 2 - втулка резьбовая; 3 - винт; 4 - рукоятка в сборе; 5 - пробка; 6 - указатель; 7 - втулка упорная.
ТИП II
ИСПОЛНЕНИЕ А
ИСПОЛНЕНИЕ Б
1 - стойка; 2 - втулка резьбовая; 3 - подшипник по ГОСТ 6874-75; 4 - гайка установочная; 5 - кольцо сальниковое; 6 - винт.
ИСПОЛНЕНИЕ В
1 - стойка; 2 - втулка кулачковая; 3 - подшипник по ГОСТ 6874-75; 4 - гайка установочная;
5 - кольцо
сальниковое; 6 - винт; 7 - масленка; 8 - шпиндель; 9 - втулка
резьбовая; 10 - клин.
Рис. 8
ТИП III
ИСПОЛНЕНИЕ А
ИСПОЛНЕНИЕ Б
1 - стойка; 2 -
втулка резьбовая;
3 - подшипник скольжения; 4 -
гайка установочная;
5 - кольцо сальниковое; 6 - винт; 7 - крышка; 8 - антифрикционный слой.
СОДЕРЖАНИЕ
