ОТРАСЛЕВОЙ СТАНДАРТ
|
ВТУЛКИ РЕЗЬБОВЫЕ, РАЗВАЛЬЦОВЫВАЕМЫЕ С
НАКАТКОЙ, Конструкция и размеры |
ОСТ 92-9626-82 |
Дата введения 1 января 1984 г.
1. Настоящий стандарт распространяется на втулки сквозные, с короткой нарезной частью, резьбовые, развальцовываемые с накаткой и устанавливает их конструкцию и размеры.

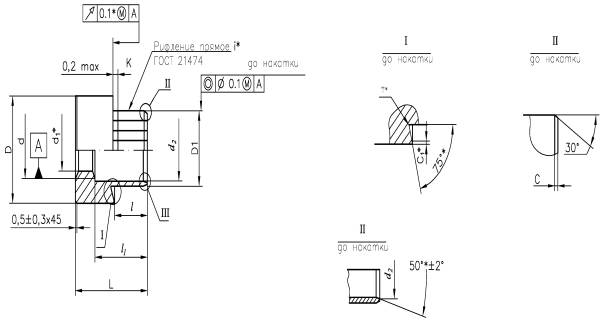

2. Конструкция и размеры сквозных втулок с короткой нарезной частью должны соответствовать чертежу и таблице 1.
- для нержавеющих сталей
- для остальных сталей
__________________
* Размеры обеспеч. инстр.
Размер в мм
|
d2 |
d3 |
D |
D1 |
L |
l |
l1 |
t* |
С |
C1* |
g* Не более |
Применяемость |
Масса, г. |
|
||||||||||||||||||||||||
|
Класс прочности |
Группа |
|
|||||||||||||||||||||||||||||||||||
|
5 |
10 |
21 |
26 |
|
|||||||||||||||||||||||||||||||||
|
Условное обозначение покрытия |
|||||||||||||||||||||||||||||||||||||
|
номин. |
пред. откл |
номин. |
пред. откл |
номин. |
пред. откл |
номин. |
пред. откл |
До накатки |
После накатки |
номин. |
пред. откл |
номин. |
пред. откл |
номин. |
пред. откл |
номин. |
пред. откл |
номин. |
пред. откл |
||||||||||||||||||
|
01 |
02 |
01 |
02 |
11 |
11 |
||||||||||||||||||||||||||||||||
|
номин. |
пред. откл |
номин. |
пред. откл |
|
|||||||||||||||||||||||||||||||||
|
М4 |
3,5 |
± 0,12 |
4,8 |
Н13 |
- |
- |
8,0 |
h14 |
5,8 |
h11 |
6,0 |
± 0,1 |
10,0 |
h14 |
1,8 |
Н12 |
7,0 |
Н14 |
0,5 |
0,3 |
± 0,1 |
0,25 |
± 0,15 |
0,2 |
|
|
|
|
|
|
|
|
|
|
2,57 |
|
|
|
1,2 |
|
|
|
|
|
|
|
|
|
|
2,53 |
|
|||||||||||||||||||||||||
|
1,7 |
|
|
|
|
|
|
|
|
|
|
2,44 |
|
|||||||||||||||||||||||||
|
2,2 |
|
|
|
|
|
|
|
|
|
|
2,34 |
|
|||||||||||||||||||||||||
|
2,7 |
|
|
|
|
|
|
|
|
|
|
2,25 |
|
|||||||||||||||||||||||||
|
М5 |
4,5 |
6,0 |
10,0 |
7,3 |
7,5 |
11,0 |
1,2 |
8,0 |
|
|
|
|
|
|
|
|
|
|
4,34 |
|
|||||||||||||||||
|
1,7 |
|
|
|
|
|
|
|
|
|
|
4,20 |
|
|||||||||||||||||||||||||
|
2,2 |
|
|
|
|
|
|
|
|
|
|
4,05 |
|
|||||||||||||||||||||||||
|
2,7 |
|
|
|
|
|
|
|
|
|
|
3,91 |
|
|||||||||||||||||||||||||
|
3,2 |
|
|
|
|
|
|
|
|
|
|
3,76 |
|
|||||||||||||||||||||||||
|
М6 |
5,4 |
7,0 |
12,0 |
8,7 |
9,0 |
+ 0,05 - 0,15 |
14,0 |
1,2 |
10,0 |
0,6 |
0,3 |
|
|
|
|
|
|
|
|
|
|
8,26 |
|
||||||||||||||
|
1,7 |
|
|
|
|
|
|
|
|
|
|
8,05 |
|
|||||||||||||||||||||||||
|
2,2 |
|
|
|
|
|
|
|
|
|
|
7,86 |
|
|||||||||||||||||||||||||
|
2,7 |
|
|
|
|
|
|
|
|
|
|
7,63 |
|
|||||||||||||||||||||||||
|
3,2 |
|
|
|
|
|
|
|
|
|
|
7,42 |
|
|||||||||||||||||||||||||
|
3,7 |
|
|
|
|
|
|
|
|
|
|
7,21 |
|
|||||||||||||||||||||||||
|
М8 |
7,2 |
± 0,15 |
9,2 |
9,8 |
Н14 |
16,0 |
11,2 |
11,5 |
17,0 |
1,7 |
12,0 |
0,5 |
± 0,2 |
0,35 |
0,4 |
|
|
|
|
|
|
|
|
|
|
17,47 |
|
||||||||||
|
2,2 |
|
|
|
|
|
|
|
|
|
|
17,10 |
|
|||||||||||||||||||||||||
|
2,7 |
|
|
|
|
|
|
|
|
|
|
16,73 |
|
|||||||||||||||||||||||||
|
3,2 |
|
|
|
|
|
|
|
|
|
|
16,35 |
|
|||||||||||||||||||||||||
|
М8 |
7,2 |
9,2 |
9,8 |
16,0 |
11,2 |
11,5 |
17,0 |
3,7 |
12,0 |
0,4 |
|
|
|
|
|
|
|
|
|
|
15,99 |
|
|||||||||||||||
|
4,2 |
|
|
|
|
|
|
|
|
|
|
16,50 |
|
|||||||||||||||||||||||||
|
М10 |
9,0 |
11,2 |
11,8 |
18,0 |
13,2 |
13,5 |
20,0 |
2,2 |
14,0 |
|
|
|
|
|
|
|
|
|
|
24,27 |
|
||||||||||||||||
|
2,7 |
|
|
|
|
|
|
|
|
|
|
23,82 |
|
|||||||||||||||||||||||||
|
3,2 |
|
|
|
|
|
|
|
|
|
|
23,34 |
|
|||||||||||||||||||||||||
|
3,7 |
|
|
|
|
|
|
|
|
|
|
22,88 |
|
|||||||||||||||||||||||||
|
4,2 |
|
|
|
|
|
|
|
|
|
|
22,42 |
|
|||||||||||||||||||||||||
|
5,2 |
|
|
|
|
|
|
|
|
|
|
21,50 |
|
|||||||||||||||||||||||||
|
М12 |
10,8 |
± 0,18 |
13,2 |
14,0 |
22,0 |
15,5 |
15,5 |
22,0 |
2,7 |
16,0 |
0,8 |
|
|
|
|
|
|
|
|
|
|
40,23 |
|
||||||||||||||
|
3,2 |
|
|
|
|
|
|
|
|
|
|
39,45 |
|
|||||||||||||||||||||||||
|
3,7 |
|
|
|
|
|
|
|
|
|
|
38,67 |
|
|||||||||||||||||||||||||
|
4,2 |
|
|
|
|
|
|
|
|
|
|
37,89 |
|
|||||||||||||||||||||||||
|
5,2 |
|
|
|
|
|
|
|
|
|
|
36,33 |
|
|||||||||||||||||||||||||
|
6,2 |
|
|
|
|
|
|
|
|
|
|
34,77 |
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
3. Размеры шага резьбы резьбовых втулок с короткой резьбой в зависимость от диаметра приведены в табл. 2.
|
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
|
|
Шаг резьбы |
0,7 |
0,8 |
1,0 |
1,25 |
1,5 |
1,5; 1,75 |
4. Материалы и покрытия должны соответствовать указанным в табл. 3.
|
Покрытие |
|||||
|
Наименование и марка |
Класс прочности или группа по ГОСТ 1759.0 |
Наименование |
Толщина покрытия мкм |
Обозначения по ГОСТ 9.306 |
Обозначение по ГОСТ 1759.0 |
|
Сталь 20 ГОСТ 1050 |
5 |
Цинковое с хроматированием |
6 - 9 |
Ц6.хр |
01 |
|
Кадмиевое с хроматированием |
6 - 9 |
КД6.хр |
02 |
||
|
Сталь 30ХГСА ГОСТ 4543 |
8* |
Цинковое с хроматированием |
6 - 9 |
Ц6.хр |
01 |
|
10** |
Кадмиевое с хроматированием |
6 - 9 |
КД6.хр |
02 |
|
|
Сталь 12Х18Н10Т ГОСТ 5949 |
21 |
Окисное из кислых растворов |
- |
Хим. Пас. |
II |
____________________
* Сталь 30ХГСА применять с ss не менее 800 МПа (80 кг/мм2);
** Сталь 30ХГСА применять с ss не менее 1000 МПа (100 кг/мм2).
5. Пример условного обозначения и записи в конструкторской документации резьбовой развальцовываемой втулки с короткой нарезной частью диаметром d = 6 мм, с полем допуска 7Н, длиной l = 1,7 мм, класса прочности 5, с покрытием Ц6.хр.:
Втулка М6-7Н´1,7.5.016
ОСТ 92-9626-82
То же, диаметром d = 10 мм, с полем допуска 7Н, длиной l = 3,2 мм, группы 21, с покрытием Хим.Пас:
Втулка М10-7Н´3,2.21.11
ОСТ 92-9626-82
То же, диаметром d = 12 мм, с полем допуска 7Н, с шагом резьбы 1,75 мм, длиной l = 5,2 мм, класса прочности 5, с покрытием Кд6.хр.:
Втулка М12-7Н´5.2.5.026
ОСТ 92-9626-82
То же, диаметром d = 12 мм, с полем допуска 6Н, с шагом резьбы 1,5 мм, длиной l = 3,2 мм, класса прочности 8, с покрытием Ц6.хр.:
Втулка М12´1,5-6Н´3,2.8.016
ОСТ 92-9626-82
6. Технические требования по ОСТ 92-9628.
7. Примеры применения резьбовых развальцовываемых втулок с короткой нарезной частью приведены в приложении I.
8. Отверстия в изделиях под установку втулок с короткой нарезной частью и выбор типоразмера втулок в зависимости от толщины стенки приведены в приложении 2 к ОСТ 92-9624.
9. Усилия запрессовки и развальцовки (клепки) втулок в зависимости от типоразмера втулки, толщины стенки, а также материала корпусной детали приведены в ОСТ 92-9624.
ПРИЛОЖЕНИЕ I
Рекомендуемое
ПРИМЕР ПРИМЕНЕНИЯ РЕЗЬБОВЫХ ВТУЛОК
С КОРОТКОЙ НАРЕЗНОЙ ЧАСТЬЮ

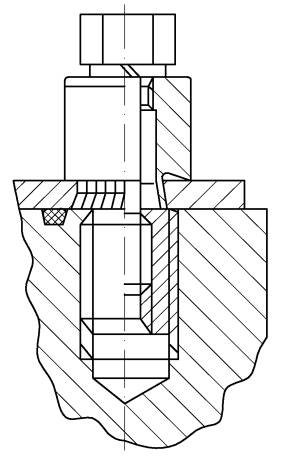

Пример применения резьбовых втулок с короткой нарезной частью приведены на чертеже
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ приказом ГТУ от 28.12.82 № ИП-462
2. Срок последней проверки стандарта 1990 г. Периодичность проверки стандарта каждые 10 лет.
3. Введен впервые
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
