Согласовано:

Начальник Управления
оборудования Миннефтехимпрома

Штангей В.Г.

Утверждено:

Начальник
Гла
внефтехиммаша

Балашов Ю.А.

ОТРАСЛЕВОЙ СТАНДАРТ

БАЛКИ ОПОРНЫЕ ДЛЯ
РЕШЕТОК
ПО
Д КОЛЬЦЕВЫЕ НАСАДКИ

Конструкция, основные размеры и
технические
требования

ОСТ 26-02-602-72

Взамен МН 4109-62 ÷ 4112-62,

4114-62, 4117-62

Приказом 24 от 16.05.1973 г. срок введения установлен с 1/I 1974 г.

Зарегистрирован ВИФС 22.02.73

Несоблюдение стандарта преследуется по закону.

Настоящий стандарт распространяется на балки опорные для опорных решеток по ОСТ 26-02-601-72, применяемых в колонных аппаратах при температуре среды до 250 °С. Применение опорных балок при температурах более 250 °С должно подтверждаться расчетом согласно примечаниям табл. 1 ÷ 3.

Нижний температурный предел эксплуатации опорных балок должен определяться в зависимости от принятого материала по ОСТ 26-291-71.

1. ОСНОВНЫЕ РАЗМЕРЫ

Опорные балки в зависимости от материала должны изготовляться двух исполнений:

исполнение I - опорные балки из углеродистых и низколегированных сталей;

исполнение II - опорные балки из нержавеющих сталей.

1.2. Центральные опорные балки должны заказываться двух типов:

тип 1 - для опорных решеток с одной центральной балкой;

тип 2 - для опорных решеток с одной центральной и двумя боковыми балками.

1.3. Конструкция и основные размеры опорных балок типа 1 должны соответствовать указанным на черт. 1 ÷ 6 и в табл. 1.

Конструкция и основные размеры опорных балок типа 2 должны соответствовать указанным на черт. 7, 8 и в табл. 2.

Конструкция и основные размеры боковых балок должны соответствовать указанным на черт. 7, 8 и в табл. 3.

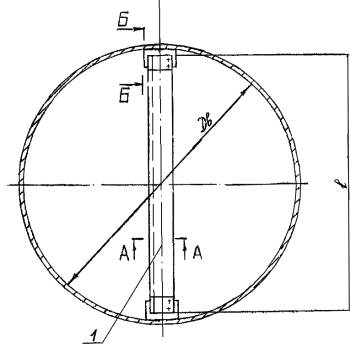

Дв = 1400 ÷ 1800

1. Балка. 2. Кронштейн. 3. Болт М16×40 ГОСТ 7798-70 - 4 шт. 4. Гайка М16 ГОСТ 5915-70 - 4 шт. 5. Шайба 16 - 4 шт.

Черт. 1

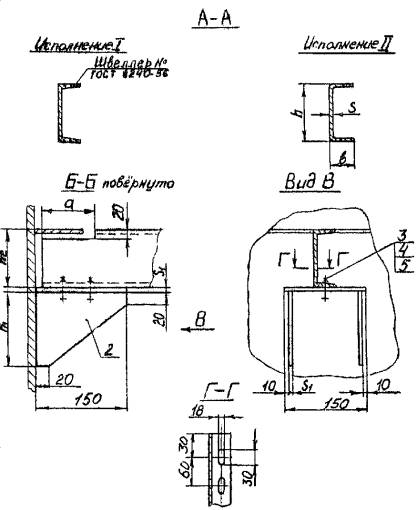

Черт. 2

1. Балка. 2. Кронштейн. 3. Болт М16×40 ГОСТ 7798-70 - 4 шт. 4. Гайка М16 ГОСТ 5915-70 - 4 шт. 5. Шайба 16 - 4 шт.

Черт. 3

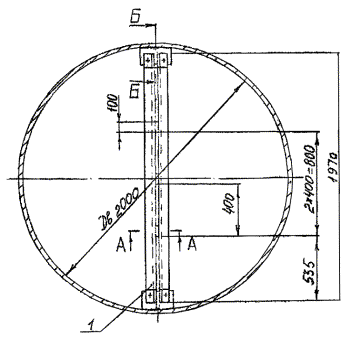

Дв = 2000

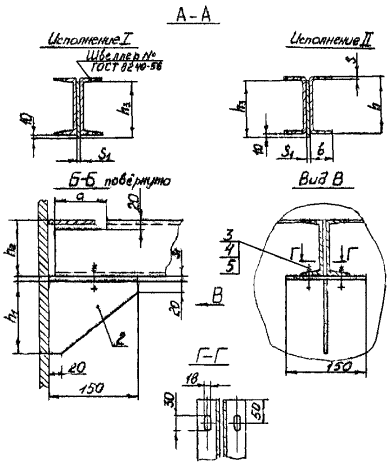

Черт. 4

Основные размеры центральной опорной балки тип 1

Размеры в мм

Таблица 1

Обозначение балки

Диаметры аппаратов внутренние Дв

Размеры насадочных колец

Исполнение балок

Моменты сопротивления балок, см3

Номер швеллера ГОСТ 8240-56

a

b

h

h1

h2

h3

l

l1

S

S1

n

Масса (теор.), кг

1400-50-1-I

1400

50

I

70

14

70

-

-

150

140

-

1380

-

-

8

-

21

1400-80-1-I

80

1400-50-1-I

50

II

68

-

50

140

8

22

1400-80-1-II

80

1600-50-1-I

1600

50

I

93

16

70

-

-

150

160

-

1580

-

-

10

-

28

1600-80-1-II

80

1600-50-1-I

50

II

83

-

50

160

8

8

27

1600-80-1-II

80

1800-25-1-I

1800

25

I

152

20

70

-

-

200

200

-

1770

-

-

10

-

39

1800-50-1-I

50

93

16

150

160

30

1800-80-1-I

80

1800-25-1-II

25

II

115

-

50

200

200

200

8

8

35

1800-50-1-II

50

83

-

160

150

160

30

1800-80-1-II

80

2000-25-1-I

2000

25

I

186

16

80

-

-

150

160

160

1970

-

-

10

-

67

2000-50-1-I

50

140

14

140

140

56

2000-80-1-I

80

2000-25-1-II

25

II

165

-

50

160

160

160

8

8

65

2000-50-1-II

50

136

-

140

140

140

58

2000-80-1-II

80





















240

260

3170

2800

-

14

7

215





















180

200

150





















240

260

10

12

223





















180

200

170





















220

240

3970

-

14

198





















200

220

175





















240

260

10

12

233





















200

220

191

Пример условного обозначения опорной балки типа 1 из стали марки ВСт3пс2 для решетки опорной под насадку кольцевую диаметром 25 мм, устанавливаемую в аппарате с внутренним диаметром 3400 мм.

Балка опорная 3400-25-1-I ВСт3пс2 ОСТ 26-02-602-72

То же из стали марки 0Х13:

Балка опорная 3400-25-1-II 0Х13 ОСТ 26-02-602-72

Примечание к табл. 1 ÷ 3.

1. Расчетная прибавка на коррозию принята 2 мм.

2. Допускаемое напряжение для марок сталей, идущих на изготовление опорных балок принято 1000 кгс/см2.

3. При эксплуатации опорных решеток при температуре среды выше 250 °С требуемые моменты сопротивления опорных балок должны определяться произведением соответствующих табличных величин на коэффициент

 где

[σ]t - допускаемое напряжение на изгиб при t > 250 °С, кгс/см2.

4. Шайбы для опорных балок должны соответствовать:

для исполнения I - ГОСТ 10906-66,

для исполнения II - ГОСТ 11371-68.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Опорные балки должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

2.2. Технические требования на изготовление опорных балок по ОСТ 26-291-71.

2.3. Материалы, применяемые для изготовления опорных балок, должны соответствовать указанным в табл. 4.

2.4. Допускается в технически обоснованных случаях изготовление опорных балок из других марок нержавеющих сталей не уступающих по механическим свойствам сталям, указанным в табл. 4.

2.5. Допускаемые отклонения на изготовление опорных балок по 8-му классу точности ОСТ 1010 и ГОСТ 2689-54.

2.6. Допускается изготовление опорных балок из низколегированных сталей из листового материала по размерам опорных балок исполнения II.

2.7. Допускается изготовление балок сварными, при этом балки должны быть выправлены и обеспечивать плотное прилегание секций решеток.

2.8. Размеры сварных швов должны соответствовать ГОСТ 5264-69.

2.9. Маркировка опорных балок должна производится по инструкциям заводов-изготовителей.

Таблица 4

Исполнение балки

Балка, кронштейн

Крепежные детали

Материал

Технические требования

Болт

Гайка

Шайба

Технические требования

I

ВСт3кп2

ВСт3пс2

ВСт3пс3

ГОСТ 380-71

30

35

20

25

ВСт3кп2

ГОСТ 1759-70

ОСТ 26-291-71

09Г2С

ГОСТ 5520-69

09Г2С

10Г2

09Г2С

10Г2

ВСт3кп2

II

0X13, 0Х22Н5Т, Х18Н10Т, Х17Н13М2Т

ГОСТ 7350-66

0X13, Х18Н9Т, Х17Н13М2Т, 1Х13

0X13, Х18Н10Т, Х17Н13М2Т, 1Х13

0X13, Х18Н10Т, Х17НМ2Т

Базовая организация - ВНИИНефтемаш

Заместитель директора ВНИИНефтемаша                       /Абросимов Б.З./

Заведующий отделом стандартизации                                /Егоров П.Н./

Центральное конструкторское бюро нефтеаппаратуры

Начальник ЦКБН                                                            /Глушко И.К./

Зав. О.С.                                                                           /Пролесковский А.Ю./

Зав. Отд. № 1                                                                  /Фокин Д.А./

Руководитель темы                                                       /Петрашкевич О.С./

Исполнители:                                                                  /Архипова Г.Е./

                                                                                          /Войлокова Н.М./

                                                                                          /Сергеев В.П./
