МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШАЙБЫ КОСЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ









Москва
Стандартинформ
2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ КОСЫЕ

Технические условия

Square taper washers.
Specifications

ГОСТ
10906-78

Взамен
ГОСТ 10906-66
в части разд. 1

Издание с Изменениями № 1, 2, утвержденными в ноябре 1983 г., в марте 1988 г. (ИУС 2-84, 6-88).

Постановлением Государственного комитета стандартов Совета Министров СССР от 6 июля 1978 г. № 1837 дата введения установлена

01.07.79

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на косые шайбы класса точности С, предназначенные для подкладывания под гайки или головки болтов с целью выравнивания 10 % уклонов полок швеллеров и 12 % уклонов полок двутавровых балок.

(Измененная редакция, Изм. № 1).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

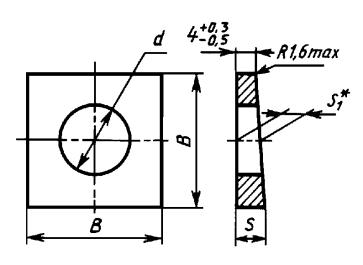

1.1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.

________

* Размер для справок.

мм

Диаметр резьбы
крепежной детали

6

8

10

12

14

16

18

20

22

24

27

d

6,6

9,0

11,0

13,0

15,0

17,0

19,0

22,0

24,0

26,0

30,0

В

номин.

16

20

30

40

50

пред. откл.

+1,0

+1,0

+1,0

+1,4

-1,5

-1,7

-1,9

-2,3

s

5,8

6,2

7,3

8,4

9,5

+0,3

-0,5

s1*

4,9

5,1

5,7

6,2

6,8

_____________

* Размер для справок.

Пример условного обозначения косой шайбы для крепежной детали с диаметром резьбы 12 мм из стали марки Ст3, с цинковым покрытием толщиной 6 мкм хроматированным:

Шайба 12.02.Ст 3.016 ГОСТ 10906-78

(Измененная редакция, Изм. № 1, 2).

1.2. Теоретическая масса шайб приведена в приложении 1.

(Введен дополнительно, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Шайбы должны изготовляться из прокатной стали по ГОСТ 5157-83. Допускается изготовлять шайбы из полосовой и листовой стали.

2.2. Допуск симметричности квадрата относительно оси отверстия в диаметральном выражении 2IT14 (определять по размеру В).

2.1; 2.2. (Измененная редакция, Изм. № 1,2).

2.3. Технические требования - по ГОСТ 18123-82.

(Измененная редакция, Изм. № 1).

2.4. Временная противокоррозионная защита, упаковка и маркировка тары - по ГОСТ 18160-72.

(Введен дополнительно, Изм. № 2).

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки шайб - по ГОСТ 17769-83.

(Измененная редакция, Изм. № 1).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Методы контроля шайб - по ГОСТ 18123-82.

Разд. 5. (Исключен, Изм. № 2).

6. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

6.1. Варианты применения косых шайб для швеллеров и двутавровых балок приведены в приложении 2.

Разд. 6 (Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных шайб

Диаметр резьбы крепежной
детали, мм

Теоретическая масса
1000 шт. шайб, кг

Диаметр резьбы крепежной
детали, мм

Теоретическая масса
1000 шт. шайб, кг

6

8,5

18

64,1

8

7,4

20

59,4

10

12,2

22

55,9

12

34,3

24

104,4

14

32,1

27

95,7

16

29,9





Примечание. Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент:

0,356 - для алюминия;

0,970 - для бронзы;

1,080 - для латуни.

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Применение косых шайб для швеллеров и двутавровых балок

Диаметр резьбы крепежной
детали, мм

Ширина шайбы В

Наименьшие номера профилей

Диаметр резьбы крепежной детали, мм

швеллеров по
ГОСТ 8240-72*

балок двутавровых
по ГОСТ 8239-89

6

16

5

12

8

10

20

8

14

12

30

10

18

14

12

16

14

18а

18

40

16

22а

20

18

24а

22

20а

30а

24

50

22а

40

27

40

60

__________

* Действует ГОСТ Р 8240-97
