МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ

107174, г Москва, Н-Басманная, 2

20 ноября 1998 г.                                                                                          № А-1329у

УКАЗАНИЕ

Руководителям департаментов и

начальникам управлений МПС (по списку)

Начальникам железных дорог

Руководителям предприятий и

организаций МПС (по списку)

Об утверждении и введении

в действие ОСТ 32.120-98

В целях улучшения условий труда работников железнодорожного транспорта и создания комфортных условий пассажирам Министерство путей сообщения Российской Федерации

ПРИКАЗЫВАЕТ:

1 Утвердить и ввести в действие с 1 января 1999 года стандарт отрасли ОСТ 32.120-98 «Нормы искусственного освещения объектов железнодорожного транспорта» взамен РД 32.15-91.

2 Допускается до 01.01.2003 г. при эксплуатации осветительных установок объектов железнодорожного транспорта, введенных в действие до 01.01.99 г., руководствоваться требованиями РД 32.15-91.

Приложение ОСТ 32.120-98

Заместитель министра                                                       А.С. Мишарин



СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 3

3 Определения. 3

4 Общие положения. 3

5 Производственные объекты железнодорожного транспорта. 5

5.1 Открытые территории, станционные пути и искусственные сооружения. 5

5.2 Производственные помещения. 11

6 Пассажирские здания. 32

7 Подвижной состав. 33

7.1 Пассажирские вагоны и моторвагонный подвижной состав. 33

7.2 Кабины машинистов локомотивов, моторвагонного подвижного состава и рельсовых автобусов. 36

7.3 Машинное (дизельное) отделение. 37

8 Meтоды контроля уровней освещенности и яркости. 37

8.1 Измерение освещенности. 37

8.2 Измерение яркости. 37

Приложение А.. 38

Термины и определения. 38

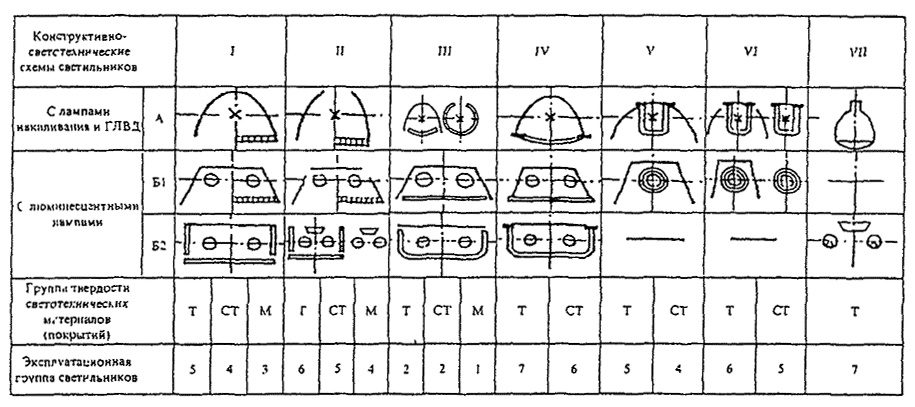

Приложение Б. Эксплуатационные группы светильников. 40

Приложение В. Методика расчета показателя ослепленности для железнодорожных станций. 41

Приложение Г. Извлечения из СНиП 23-05-95. 41

Приложение Д. Нормируемые показатели освещения основных общественных, жилых и вспомогательных зданий, а также общепромышленных помещений и сооружений. 42

Приложение Е. Порядок расчета показателя дискомфорта. 54

OCT 32.120-98

СТАНДАРТ ОТРАСЛИ

НОРМЫ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ
ОБЪЕКТОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Москва

1998 г.

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом железнодорожного транспорта (ВНИИЖТ), Всероссийским научно-исследовательским институтом железнодорожной гигиены (ВНИИЖГ)

ВНЕСЕН Департаментом технической политики МПС России

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием МПС России от 20.11.98 № А-1329у

3 ВЗАМЕН РД 32.15-91

4 Настоящий стандарт разработан в связи с введением в действие СНиП 23-05-95 «Естественное и искусственное освещение» (постановление Минстроя Российской Федерации от 02.08.95 № 18-78) и Указанием МПС России от 15.08.95 № 333пр-у.

OCT 32.120-98

СТАНДАРТ ОТРАСЛИ

НОРМЫ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ ОБЪЕКТОВ
ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Дата введения 1999-01-01

1 Область применения

Требования настоящего стандарта являются обязательными при проектировании, реконструкции и модернизации искусственного освещения объектов железнодорожного транспорта и подвижного состава.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие документы:

ГОСТ 12.4.026-76*. ССБТ. Цвета сигнальные и знаки безопасности

ГОСТ 13109-87. Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения

ГОСТ 14202-69. Опознавательная окраска, предупредительные знаки и маркировочные щитки

ГОСТ 24940-96*. Здания и сооружения. Метод измерения освещенности

ГОСТ 26824-86. Здания и сооружения. Методы измерения яркости

СНиП 23-05-95. Естественное и искусственное освещение

Правила устройства электроустановок. М., Энергоатомиздат, 1985 г.

Правила эксплуатации электроустановок потребителей (5 изд.). Главгосэнергонадзор России. 31.03.92

Правила техники безопасности при эксплуатации электроустановок потребителей. Главгосэнергонадзор СССР. 21.12 84

Требования пограничных войск по проектированию железнодорожных пунктов пропуска

Отраслевые нормы естественного и совмещенного освещения производственных помещений предприятий железнодорожного транспорта

СанПиН 2.2.2.542-96 Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работы

Указания к проектированию и эксплуатации установок искусственного ультрафиолетового облучения на промышленных предприятиях (№ 1158-74)

Определение категорий помещений и зданий предприятий и объектов железнодорожного транспорта по взрывопожарной и пожарной опасности ВНТП 05-97, приняты указанием МПС России от 19.03.97 № Г-348у

Указания по проектированию цветовой отделки интерьеров производственных зданий промышленных предприятий (СН 181-70)

Руководство по проектированию цветовой отделки интерьеров жилых, лечебных и производственных зданий НИИСФ Госстроя СССР, М., Стройиздат, 1977

Железнодорожные вокзалы для пассажиров прямого сообщения. Нормы проектирования ВСН 01-91, МПС

Нормы технологического проектирования пригородных вокзалов ВНТП № ЦЛ-87 МПС

Типовые требования по технике безопасности и производственной санитарии для проектирования и постройки грузовых и пассажирских вагонов железнодорожного транспорта Главное управление вагонного хозяйства МПС, 24.06.67

3 Определения

В настоящем стандарте применены термины и определения, приведенные в приложении А.

4 Общие положения

4.1 При проектировании и реконструкции осветительных установок предприятий железнодорожного транспорта, кроме требований настоящего стандарта, необходимо руководствоваться СНиП 23-05-95 «Естественное и искусственное освещение», Правилами устройства электроустановок (ПУЭ), Правилами эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей.

При проектировании искусственного освещения железнодорожных пунктов пропуска приграничных станций следует руководствоваться «Требованиями пограничных войск по проектированию железнодорожных пунктов пропуска» на основании Указания МПС России от 20.01.92 г. № П-941у и техническими условиями на применяемые Федеральной пограничной службой аппаратуру и изделия.

4.2 При проектировании искусственного освещения следует учитывать коэффициент запаса по таблице 4.1.

Таблица 4.1

Территории и помещения

Примеры территорий и помещений

Эксплуатационная группа светильников по приложению Б

Коэффициент запаса Кз

Количество чисток осветительных приборов в год

1

2

3

4

5

1 Территории с воздушной средой содержащей:









а) большое количество пыли (более 1 мг/м3)

Крупные сортировочные станции, склады сыпучих и навалочных грузов, площадки для экипировки электровозов и тепловозов, территории щебеночных заводов, позиции очистки полувагонов и крытых грузовых вагонов в пунктах технического обслуживания (ПТО)

1 - 4

1,5

4

5 - 6

1,5

4

7

1,5

4

б) малое количество пыли (менее 1 мг/м3)

Территории промышленных предприятий, кроме указанных в «а)» и общественных зданий

1 - 4

1,5

2

5 - 6

1,5

2

7

1,5

2

2 Помещения общественных и вспомогательных зданий, а также пассажирских зданий вокзалов









а) пыльные, жаркие и сырые

Горячие цехи предприятий общественного питания, охлаждаемые камеры, помещения для приготовления растворов в прачечных, душевые и т.д.

1 - 4

1,7

2

5 - 6

1,6

2

7

1,6

2

б) с нормальными условиями среды

Кабинеты и рабочие помещения, помещения с ВДТ и ПЭВМ, учебные помещения, жилые комнаты, лаборатории, читальные залы, залы совещаний, операционные и распределительные вестибюли, кассовые залы и т.п.

1 - 4

1,4

2

5 - 6

1,4

1

7

1,4

1

3 Производственные помещения с воздушной средой, содержащей в рабочей зоне:









а) свыше 5 мг/м3 пыли, дыма, копоти

Щебеночные заводы, обрубные отделения литейных цехов, позиции сухой очистки грузовых вагонов в ПТО

1 - 4

2,0

18

5 - 6

1,7

6

7

1,6

4

б) от 1 до 5 мг/ м3 пыли, дыма, копоти

Цехи кузнечные, литейные, сварочные, сборного железобетона, сборочные и тележечные КР-1 и КР-2, смотровые канавы

1 - 4

1,8

6

5 - 6

1,6

4

7

1,6

2

в) менее 1 мг/м3 пыли, дыма, копоти

Цехи технического ремонта ТР-1, ТР-2, сборочные, колесные, тележечные, механические, инструментальные, роликовые отделения, вагонные колесные мастерские

1 - 4

1,5

4

5 - 6

1,4

2

7

1,4

1

г) значительные концентрации паров, кислот, щелочей, газов, способных при соприкосновении с влагой образовывать слабые растворы кислот, щелочей, а также обладающих большой коррозирующей способностью

Цехи гальванических покрытий, аккумуляторные, электролитные, дезинфекционно-промывочные, помещения промывочно-пропарочных станций и пунктов налива нефтепродуктов, шпалопропиточные заводы

1 - 4

1,8

6

5 - 6

1,6

4

7

1,6

2

4 Производственные помещения с особым режимом по чистоте воздуха при обслуживании светильников

Вычислительные центры







а) с технического этажa



1 - 4

1,3

4

б) снизу из помещения



1 - 4

1,4

2

Примечания

1 Значения коэффициентов запаса, указанные в графе 4, приведены для разрядных источников света. При использовании ламп накаливания их следует умножать на 0,85.

2 Значения коэффициентов запаса, указанные в графе 4, следует снижать при односменной работе по позициям 3б, 3г - на 0,2, по позиции 3в - на 0,1; при двухсменной работе - по позициям 3б, 3г - на 0,15.

5 Производственные объекты железнодорожного транспорта

5.1 Открытые территории, станционные пути и искусственные сооружения

5.1.1 Уровни освещенности открытых территорий, регламентируемые настоящим стандартом, должны обеспечиваться независимо от типа источника света в осветительном приборе.

5.1.2 Для освещения сортировочных, участковых, грузовых станций и других открытых производственных территорий должны применяться осветительные приборы с разрядными источниками света типов ДРЛ, ДРИ и ДКсТ или с галогенными лампами накаливания типа КГ, для освещения пассажирских платформ необходимо применять светильники с лампами ДРЛ и ДРИ, а для теплых климатических поясов также светильники с люминесцентными лампами типа ЛБ.

Применение натриевых ламп высокого давления (НЛВД), имеющих желтый цвет излучения, для наружного освещения объектов железнодорожного транспорта не допускается.

5.1.3 На железнодорожных станциях показатель ослепленности осветительных установок не должен превышать Р = 800.

Методика расчета показателя ослепленности для железнодорожных станций приведена в приложении В.

5.1.4 Нормы освещенности открытых территорий, станционных путей и искусственных сооружений приведены в таблице 5.1.

Таблица 5.1

Объекты

Освещенность, лк, не менее

Плоскость, поверхность нормирования

1

2

3

1 Сортировочные и крупные участковые станции





1.1 Пути и горловины парков приема и отправления, сортировочные и вытяжные пути, а также транзитные парки

5

Поверхность земли

1.2 Пути надвига состава на горку, тормозные позиции на подгорочных путях (вагонные замедлители, башмаконакладыватели и башмакосбрасыватели) на расстоянии 250 - 300 м от первой разделительной стрелки, хвостовая горловина сортировочного парка, ремонтные пути

10

Поверхность земли

1.3 Участок расцепки

10

Вертикальная вдоль оси пути на уровне 1 м от поверхности земли и горизонтальная на поверхности земли

1.4 Вершина и спускная часть горки

10

Вертикальная вдоль оси пути на уровне 3 м от поверхности земли и горизонтальная на поверхности земли

2 Остальные участковые станции





2.1 Пути и горловины приемоотправочных и сортировочных парков, маневровые, вытяжные и подъездные пути с большим объемом грузовой работы

5

Поверхность земли

2.2 Пути транзитных парков

3

То же

2.3 Горловины сортировочных парков (в местах работы составительских бригад, регулировщиков скоростей вагонов и дежурных стрелочных постов)

10

"

3 Пути и горловины опорных промежуточных станций, имеющих погрузочно-выгрузочные сооружения и устройства1)

2

"

4 Пути и горловины остальных промежуточных станций, стрелочные горловины разъездов и обгонных пунктов

1

"

5 Пути пассажирских и технических станций

5

"

5.1 Специализированные ремонтные пути в пунктах формирования оборота и в пунктах технического обслуживания (ПТО)2)

10

"

6 Рабочее место осмотрщика вагонов, принимающего пассажирские и грузовые поезда сходу

5

"

503)

Вертикальная на ходовых частях

7 Территории станции с телевизионным обзором

10

Поверхность земли

8 Пункты коммерческого осмотра вагонов





8.1 Пути коммерческого осмотра

5

То же

504)

Вертикальная на пломбе

8.2 Район смотровых вышек-постов

50

Вертикальная на уровне 2 м от поверхности земли и на расстоянии 1,9 м от оси пути

9 Пути отстоя моторвагонных секций, локомотивов, вагонов и прочего подвижного состава всех назначений, тупиковые пути для отстоя строительных механизмов, дорожных машин, передвижных станций и др. (при отсутствии осмотра и ремонта)

2

Поверхность земли

10 Поворотные круги и треугольники, въезды в депо и цехи заводов

5

То же

11 Пути наружной обмывки тягового подвижного состава (ТПС)

10

"

12 Экипировочные устройства на открытых путях





12.1 Смотровые канавы2)

30

Поверхность пола канавы и на экипажных и ходовых частях

12.2 Междупутье

20

Поверхность земли

12.3 Площадки для экипировки электровозов и осмотра токоприемников, крышевого оборудования и др.

50

Поверхность настила площадки и на крышевом оборудовании

12.4 Площадки для экипировки тепловозов, обслуживания и осмотра пескораздаточных бункеров

10

Поверхность настила площадки

12.5 Служебные лестницы и сходы

3

На ступенях

12.6 Склады и базы нефтепродуктов, резервуарные парки5)

10

Поверхность земли

12.6.1 Сливно-наливные эстакады

20

Поверхность настила эстакады и люка цистерны

13 Машинное помещение пункта реостатных испытаний тепловозов2)

50

Вертикальная на измерительных приборах

14 Грузовые механизированные дворы и другие места транспортной переработки грузов





14.1 Приемо-отправочные пути и горловины крупных грузовых станций

5

Поверхность земли

14.2 Погрузочно-разгрузочные эстакады

20

Горизонтальная на уровне настила эстакады

14.3 Отрытые склады тяжеловесных грузов, контейнеров, лесоматериалов и др.

10

Поверхность земли

14.4 Зона работы крана6)

20

Горизонтальная по высоте груза

14.5 Грузовые платформы и рампы грузовых складов

20

Поверхность платформы, пола склада

14.6 Внутри вагонов, находящихся под перегрузкой и очисткой, с большим объемом работ

10

Пол вагона

14.7 Склады сыпучих и навалочных грузов

10

Поверхность земли

14.8 Зона работы экскаватора

5

Горизонтальная на поверхности земли (грунта)

10

Вертикальная по высоте выгрузки (со стороны машиниста)

14.9 Весовые пути

10

Вертикальная против весовой будки вдоль оси пути на уровне 1 - 3 м от поверхности земли

14.10 Пункты перелива горючих и смазочных материалов и масел5)

10

Горизонтальная на уровне сливного и наливного устройств

14.11 Автопроезды и проходы в местах производства погрузочно-разгрузочных работ

5

Поверхность земли

14.12 Места механизированного рыхления и выгрузки смерзшихся грузов

10

Горизонтальная на уровне 2 м от поверхности земли

14.13 Остальная территория грузовых дворов

1

Поверхность земли

15 Платформы для погрузки и выгрузки живности

10

Поверхность настила платформы

16 Пункты водопоя живности





16.1 Междупутья, оборудованные наземными колонками

10

Поверхность земли

16.2 Главные и отстойные пути на территории пункта водопоя

2

То же

17 Пункты технического обслуживания для подготовки грузовых вагонов к перевозкам (ПТО)





17.1 ПТО для подготовки полувагонов и платформ





17.1.1 Пути приема и осмотра вагонов2)

10

Поверхность земли

17.1.2 Позиция очистки полувагонов от остатков перевозимых грузов

10

То же

17.1.3 Пути технического обслуживания вагонов в объеме ТО без отцепки вагонов

10

"

17.1.4 Пути текущего отцепочного ремонта в объеме ТР-12):

20

"

в местах сварочных работ

507)

Обрабатываемая поверхность

17.1.5 Специализированные пути для текущего отцепочного ремонта в объеме ТР-2 (оборудованные комплексом вагоноремонтных машин типа «Донбасс» и др.):

20

Поверхность пола платформы

в местах сварочных работ

507)

Обрабатываемая поверхность

17.1.6 Участок механизированной разборки исключенных из инвентаря вагонов

10

Поверхность земли

17.1.7 Пути отстоя полувагонов и платформ

2

То же

17.1.8 Тупик для смены колесных пар

10

"

17.1.9 Колесный парк:

28)

"

в зоне работы крана

206)

"

17.2 ПТО для подготовки крытых грузовых вагонов к перевозкам





17.2.1 Позиции наружной обмывки, грубой очистки и сушки вагонов

10

Поверхность земли или настила эстакады

17.2.2 Позиции сухой очистки, внутренней промывки и домывки вагонов

20

Поверхность настила эстакады

17.2.3 Позиции накопления вагонов для постановки вагонов в ремонт

2

Поверхность земли

17.2.4 Пути безотцепочного ремонта вагонов2)

10

Поверхность земли или настила эстакады

17.2.5 Пути текущего отцепочного ремонта в объеме ТР-1:

30

То же

в местах сварочных работ

507)

Обрабатываемая поверхность

17.2.6 Специализированные пути для отцепочного ремонта в объеме ТР-2 (оборудованные комплексом вагоноремонтных машин типа «Донбасс и др.):

20

Поверхность земли

в местах сварочных робот

507)

Обрабатываемая поверхность

17.3 Промывочно-пропарочные станции и пункты налива нефтепродуктов





17.3.1 Сливно-наливные эстакады5)

20

Поверхность настила эстакады и люка цистерны

17.3.2 Пульты механизмов5)

50

На приборах

17.3.3 Нефтеловушки для сливных стоков, отстойные пруды5)

2

На уровне поверхности

18 Дезпромпродукты и дезпромстанции





18.1 Обмывочные площадки вагонов и подвижного состава

20

Поверхность площадки, платформы

18.2 Пульты механизмов

50

На приборах

18.3 Платформы дезпромстанций

20

Поверхность платформы

18.4 Площадка биотермического обезвреживания навоза и других отводов, площадки иловые, выгрузки и хранения навоза

2

Поверхность площадки

19 Пункты технического обслуживания автономных рефрижераторных вагонов (АРВ) и пунктов экипировки рефрижераторного подвижного состава





19.1 Эстакады основных и укрупненных ПТО АРВ для технического обслуживания и ремонта вагонов

30

Поверхность настила эстакады

19.2 Эстакады контрольных ПТО АРВ для технического обслуживания вагонов2)

10

То же

19.3 Специализированные пути для технического обслуживания и ремонта АРВ

10

Поверхность земли или настила эстакады

20 Территории рефрижераторных и грузовых вагонных депо

30

Поверхность земли

20.1 Ремонтный путь цеха текущего ремонта2):





в местах сварочных работ

507)

Обрабатываемая поверхность

20.2 Эстакада для промывки вагонов

20

Поверхность настила эстакады

20.3 Площадка для пропарки топливных баков

10

Поверхность земли

20.4 Пункты экипировки и деэкипировки вагонов

10

Поверхность земли или настила эстакады

20.5 Хранилища горючесмазочных материалов, пункты экипировки маслом

10

Поверхность земли

20.6 Площадка для разделки вагонов на металлолом

20

Вертикальная по высоте боковой стенки вагона и горизонтальная на поверхности земли

21 Железнодорожные тоннели9)

1

На уровне головки рельса

22 Большие железнодорожные мосты и путепроводы

1

То же

23 Воинские платформы, площадки

5

Поверхность платформы или площадки

24 Пассажирские платформы внеклассных станций (более 2 млн. чел. в год) и остановочных пунктов с телевизионным обзором

10

Поверхность платформы

25 Пассажирские платформы станций с интенсивным размером пассажиропотока (0,7 - 2 млн. чел. в год)

5

То же

26 Пассажирские платформы станций со средним размером пассажиропотока (100 - 700 тыс. чел в год)10)

3

Поверхность платформы

27 Пассажирские платформы с малым размером пассажиропотока (до 100 тыс. чел. в год)10)

2

То же

28 Пешеходные мосты с лестницами, настилы для переходов

3

Поверхность настила, ступени

29 Переезды11)





I категории

5

Поверхность полотна

II         "

3

То же

III        "

2

"

IV        "

1

"

30 Склады древесины, готовой продукции

5

Поверхность земли

31 Площадки базы ПМС

5

То же

32 Зона работы звеносборочной машины

30

"

33 Зона расположения башен-хранилищ и расходной башни

10

"

34 Главные открытые проходы, проезды, дороги на территориях депо, заводов, материальных складов, промывочно-пропарочных станций, дезпромстанций, карьеров и других аналогичных объектов

2

Поверхность полотна переезда, проезда, дороги

35 Открытая часть тяговой подстанции





35.1 Ножи разъединителей, указатели положения масляных выключателей, реле газовой защиты и маслоуказатели силовых трансформаторов, трансформаторов тока и напряжения, масляные выключатели, приводы разъединителей и масляных выключателей8)

30

Вертикальная плоскость рабочей поверхности

35.2 Выводы трансформаторов и выключателей, разрядники, кабельные муфты, шинный мост кремниевых выпрямителей8)

20

То же

35.3 Кран для взятия пробы масла трансформатора, лестница для подъема на трансформатор

5

Поверхность земли

35.4 Проходы между оборудованием

5

То же

35.5 Остальная территория тяговой подстанции

1

"

36 Охранное освещение границ заводских и складских территорий, охраняемых зон тоннелей и мостов, подходов к тоннелям, мостам и другим охраняемым искусственным сооружениям

0,5

Поверхность земли

37 Пешеходные тоннели:





днем

10012)

Поверхность пола

вечером и ночью

5012))

То же

38 Лестницы пешеходных тоннелей вечером и ночью

2012))

Площадки, ступени

1) Допускается снижение освещенности до 1 лк (кроме горловин и стрелок) по согласованию с Управлениями железных дорог в период отсутствия работы на отдельных участках железнодорожных станций и других производственных объектах

2) Требуется дополнительное переносное освещение при напряжении 12 В

3) Освещенность должна обеспечиваться установкой дополнительного прожектора

4) Освещенность должна быть обеспечена переносными светильниками с питанием от независимого (автономного) источника

5) Тип светильника принимать в соответствии с требованиями 7.3.76, 7.4.32 - 7.4.35 ПУЭ.

6) Освещенность подкрановых зон должна быть обеспечена осветительными приборами, установленными на кранах

7) Норма освещенности должна быть обеспечена переносными светильниками

8) Требуются дополнительные переносные светильники с питанием от независимого (автономного) источника

9) Требуется предусматривать аварийное (эвакуационное) освещение. Эвакуационное освещение должно обеспечивать освещенность на уровне головки рельса не менее 0,2 лк

10) Допускается предусматривать дежурное освещение, включаемое взамен рабочего освещения, в период прекращения движения пригородных поездов в ночное время

11) Уровень освещенности должен быть доведен до 5 лк по планам железных дорог в первую очередь переездов II категории, затем III и IV категорий

12) Нормируется средняя горизонтальная освещенность

5.1.5 Отношение наибольшей освещенности железнодорожных путей, площадок, дорог и проездов к ее наименьшему значению не должно превышать 15:1.

5.1.6 Нормы освещенности для плановых ремонтно-путевых и строительно-монтажных работ, выполняемых в темное время суток, приведены в таблице 5.2.

Таблица 5.2

Работы, рабочие места и участки

Освещенность, лк, не менее

Плоскость нормирования освещенности

1

2

3

1 Участки работы дрезин, а также кранов по погрузке и выгрузке материалов верхнего строения пути, проводов, деталей и оборудования устройств СЦБ и контактной сети

20

Поверхность земли

2 Смена рельсов, стрелочных переводов или их частей, разборка и укладка путевой решетки

30

То же

3 Места сварки рельсов в пути передвижными сварочными машинами и других сварочных работ

50

"

4 Участки реконструкции и ремонта инженерных сооружений

30

Вертикальная на различно ориентированной рабочей поверхности

5 Ремонтные работы в тоннелях: осмотр и обмер обделки; удаление слабых камней; расшивка швов; перекладка деформированных частей обделки; замена рельсов, шпал; очистка дренажных лотков

50

То же

6 Участки монтажа цепной и поперечной подвесок, армировки опор при электрификации путей, смены проводов, тросов, волновода и групповых заземлений. Осмотр и смена крепительных частей контактной подвески, установка вставок в контактный провод и тросы

50

"

7 Установка опор контактной сети, фундаментов и светофорных мачт:





на участке механизированной установки опор

5

Поверхность земли

на участке установки опор вручную

10

То же

8 Места установки релейных шкафов проходных светофоров, дросселей, участки демонтажа оборудования устройств СЦБ

30

"

9 Зона работы экскаватора

См. 14.8 таблицы 5.1

Примечание - На период производства работ освещенность обеспечивается передвижными осветительными устройствами с питанием от автономных или стационарных источников электроснабжения

5.2 Производственные помещения

5.2.1 Общее освещение производственных помещений следует осуществлять светильниками с разрядными источниками света (лампы ДРЛ, ДРИ, ДНаТ и люминесцентные лампы). В зависимости от требований к цветопередаче в малярных цехах целесообразно использовать люминесцентные лампы типов ЛДЦ, ЛХБ, ЛБЦТ, ЛДЦ УФ, ЛБ и металлогалогенные лампы типа ДРИ.

Лампы типа ДНаТ необходимо применять для освещения зрительных работ средней и малой точности (разряды IVб - IVг, V и ниже), не требующих цветоразличения и цветопередачи. В смешанном освещении (ДНаТ + ДРЛ или ДНаТ + ДРИ) применение ламп типа ДНаТ рекомендуется также для освещения точных зрительных работ (разряд IIIб - IIIг, IVa). Из-за высокой пульсации светового потока лампы ДНаТ можно применять только при наличии равномерной расфазировки на три фазы питающего напряжения.

Лампы накаливания допускается использовать:

для общего освещения только в случае невозможности или технико-экономической нецелесообразности использования разрядных ламп;

для освещения помещений с временным пребыванием людей;

во взрыво- и пожароопасных помещениях и помещениях с тяжелыми условиями среды (сырых, пыльных, с химически активной средой), если применение разрядных ламп по техническим причинам невозможно;

для аварийного освещения (освещения безопасности и эвакуационного).

Для местного освещения следует использовать люминесцентные лампы и лампы накаливания, в том числе галогенные.

5.2.2 Нормы освещенности и рекомендуемые системы освещения производственных помещений приведены в таблице 5.3. В тех случаях, где норма освещенности приведена для обеих систем, при выборе рациональной системы освещения следует проводить расчеты технико-экономических показателей.

5.2.3 Общее освещение помещений следует проектировать, как правило, равномерным.

Локализованное размещение светильников общего освещения вне зависимости от системы освещения необходимо предусматривать в помещениях со стационарным оборудованием, экранирующим световой поток светильников общего освещения, в помещениях с неравномерным расположением технологического оборудования и малой плотностью его размещения, а также при наличии в помещениях зрительных работ разной точности.

5.2.4 Общее освещение в системе комбинированного следует выполнять разрядными лампами независимо от типа источника света, применяемого в светильниках местного освещения.

5.2.5 В производственных помещениях, где предусматривается местное освещение единичных рабочих мест, освещенность от общего освещения должна приниматься в соответствии с характером основных проводимых в данном помещении работ по нормам для системы общего освещения. При этом суммарная освещенность рабочих поверхностей, имеющих местное освещение, должна соответствовать освещенности, нормируемой дли комбинированного освещения.

Таблица 5.3

Наименование цехов, участков, рабочих мест, позиций и оборудования

Плоскость, поверхность нормирования освещенности

Разряд и подразряд зрительной работы

Освещенность, лк, не менее

Показатель ослепленности Р, не более

Коэффициент пульсации %, не более

Комбинированное освещение

Общее освещение

общее + местное

общее

1

2

3

4

5

6

7

8

1 Цехи технического обслуживания ТО-3, ТО-4 и текущего ремонта ТР-1

Г-0

VI

-

-

1501)

40

20

1.1 Осмотр подвагонной части, чистка контактов (продувка, промывка бензином)2)

Осматриваемая поверхность

Va

-

-

300

40

20

1.2 Осмотр токоприемников и крышевого оборудования

Г-5,0

-

-

200

40

20

1.3 Приямок для обточки колесных пар без выкатки ТПС

Г-1,0

-

-

-

150

40

20

1.3.1 Станок для обточки колесных пар

Обтачиваемая поверхность

IVб

500

200

-

40

20

2 Пункт технического обслуживания ТО-2 локомотивом

Г-0

VI

-

-

1501)

40

20

2.1 Контроль за ходовыми частями, тормозным и кузовным оборудованием

Осматриваемая поверхность

Va

-

-

300

40

20

3 Цехи текущего ремонта ТР-2, ТР-3 и капитального ремонта КР-1 и КР-2

Г-0

VI

-

-

200

40

20

3.1 Сборка, разборка крупных узлов, выкатка колесных пар, ревизия тележек

Г-0

VI

-

-

200

40

20

3.2 Установка, навеска, присоединение мелких узлов, аппаратуры, электрооборудования внутри вагонов

Г-0,8

-

-

200

40

20

4 Смотровые канавы2)

Поверхность ходовых частей

-

-

200

40

20



Пол канавы

VI

-

-

1501)

40

20

5 Сборочный цех

Г-0,8

VI

-

-

200

40

20

5.1 Монтажные работы внутри локомотива и вагона2)

Рабочая поверхность

-

-

200

40

20

6 Тележечный цех, отделение

Г-0,8

-

-

-

300

40

20

6.1 Ремонтно-сборочное отделение

Г-0,8

-

-

-

200

40

20

6.1.1 Разборка тележек и выкатка колесных пар

Г-0,8

Va

-

-

300

40

20

6.1.2 Ревизия и дефектировка деталей после очистки

Г-0,8

IIIб

1000

200

300

40

15

6.2 Механическое отделение

Г-0,8

-

-

-

200

40

20

6.2.1 Проверка рам, ремонт пружинно-рессорного комплекта

Г-0,8

Va

-

-

300

40

20

6.2.2 Токарные, фрезерные, шлифовальные, сверлильные станки

Обрабатываемая поверхность

IVб

500

200

200

40

20

6.2.3 Токарно-карусельные станки, участок ремонта и ревизии редукторов

То же

IVб

-

-

200

40

20

6.2.4 Сборка тележек, навеска букс, посадка рам тележек на колесные пары

Г-0,8

Va

-

-

300

40

20

7 Колесный цех, вагонные колесные мастерские

Г-0,8

-

-

-

300

40

20

7.1 Зона расположения гидравлических прессов для распрессовки колесных центров с оси

Г-0,8

Va

-

-

300

40

20

7.2 Карусельные станки по расточке посадочной поверхности колес (колесных центров)

Обрабатываемая поверхность

IVa

750

200

300

40

20

7.3 Электрические и газовые горны для съема и поездки бандажей, гидравлических прессов для завальцовки бандажных колец

То же

IVa

-

-

300

40

20

7.4 Обточка бандажей по профилю на колесно-токарных станках

"

IIIб

1000

200

300

40

15

7.5 Осеотрезные и осеобдирочные станки для грубой обработки осей

"

Va

400

200

300

40

20

7.6 Осешлифовальные и колесно-токарные станки для чистовой обработки осей, роликовая накатка

"

IIб

3000

300

750

20

10

7.7 Позиция магнитопорошковой, ультразвуковой и вихретоковой дефектоскопии осей и шеек

Г-0,5

IIIб

1000

200

300

40

15

7.8 Позиция проверки геометрических параметров колесных пар и их элементов

Г-0,8

IIIб

1000

200

300

40

15

7.9 Позиция запрессовки колесных центров на ось















7.9.1 Пресс для запрессовки колесных центров на ось

Г-1,0, на оси колесной пары

Va

400

200

300

40

20

7.9.2 Контроль усилия запрессовки

Г-0,8, стол В-1,2, на самописце, манометре

-

-

-

300

40

20

8 Цех ремонта деталей буксового узла, роликовое отделение

Г-0,8

-

-

-

200

40

20

8.1 Промывка деталей буксового узла. Моечная машина

Г-0

-

-

-

1501)

40

20

8.2 Ремонт и комплектация роликовых подшипников

Г-0,8, верстак

IIIб

1000

200

300

40

15

8.3 Позиция дефектоскопической проверки

Г-0,8

IIIб

1000

200

300

40

15

8.4 Ремонт корпуса буксы

Г-0

Va

400

200

300

40

20

8.5 Монтаж буксового узла

Г-1,2

-

-

200

40

20

8.6 Баббитозаливочное отделение

Г-0

VI

-

-

200

40

20

8.6.1 Заливка форм баббитом2)

Г-0

VII

-

-

200

40

20

8.6.2 Зачистка подшипников2)

Г-0,8

IIIб

1000

200

300

40

15

8.7 Отделение регенерации масел

Г-0

VI

-

-

200

40

20

9 Отделение ремонта автосцепки

Г-0,8

-

-

-

300

40

20

9.1 Разборка и сборка автосцепки, контроль деталей автосцепки по шаблонам2)

Г-0,8, на кантователях и верстаках

Va

400

200

300

40

20

9.2 Строгальные и долбежные станки

Обрабатываемая поверхность

IIIб

1000

200

300

40

15

9.3 Сварочные работы

Г-0,5, на кантователе

VII

-

-

200

40

20

9.4 Стенд магнитопорошковой, ультразвуковой и вихретоковой дефектоскопии2)

Г-0,8

IIIб

1000

200

300

40

15

9.5 Пресс для правки автосцепки в горячем состоянии

Г-0,8, на автосцепке

VII

-

-

200

40

20

10 Цех, участок текущего ремонта рефрижераторного подвижного состава и пассажирских вагонов















10.1.1 Отделение ремонта холодильного оборудования

Г-0,8

-

-

-

300

40

20

10.1.1.1 Разборка, сборка и ремонт холодильной установки

Г-0,8

Va

-

-

300

40

20

10.1.1.2 Стен для испытания компрессоров2):

Г-0,8

Va

400

200

300

40

20

пульт управления

B-1,2, на приборах

IVг

-

-

200

40

20

10.1.1.3 Слесарные работы

Г-0,8, на верстаках

IVв

400

200

200

40

20

10.1.2 Отделение ремонта электрического оборудования

Г-0,8

-

-

-

200

40

20

10.1.2.1 Ремонт межвагонных электрических соединений

Г-0,8, верстак

Vв

-

-

200

40

20

10.1.2.2 Стенд для испытания межвагонных электрических соединений

В, на индикаторных лампах

VI

-

-

200

40

20

10.1.3 Отделение ремонта дизельного оборудования

Г-0,8

-

-

-

300

40

20

10.1.3.1 Стенд для испытания форсунок

В-0,8

IVг

-

-

200

40

20

10.1.3.2 Верстаки для разборки и сборки узлов топливной системы и водяного охлаждения

Г-0,8

400

200

300

40

20

10.1.4 Цех наружной обмывки вагонов















10.1.4.1 Моечная машина (камера)3)

Г-0,8

VI

-

-

1501)

-

-

11 Механические и инструментальные цехи, отделения















11.1 Станки первичной обработки металлов (механические ножницы, осеотрезные и осеобдирочные станки, ножницы по металлу)

Обрабатываемая поверхность

Va

400

200

300

40

20

11.2 Металлорежущие станки (токарные, сверлильные, фрезерные)

Обрабатываемая поверхность

IIа

4000

400

-

20

10

11.3 Универсальные заточно-шлифовальные станки

То же

IIб

3000

300

750

20

10

11.4 Зона лекальных прецизионных работ, разметочные плиты и рабочие места ОТК

"

2500

300

750

20

10

11.5 Круглошлифовальный, хонинговальный и координатно-расточной станки

"

2500

300

750

20

10

12 Ремонтно-механические отделения, участки















12.1 Слесарные работы















а) шабрение, притирка, доводка

Г-0,8, верстак

IIв

2000

200

500

20

10

б) гибка, резка, рубка, правка, опиливание, нарезание резьбы

То же

IVв

400

200

200

40

20

12.2 Жестяные работы

"

IIIб

1000

200

300

40

15

12.3 Медницкий участок

Г-0,8

IVб

500

200

200

40

20

13 Электромашинный цех















13.1 Участок ремонта тяговых двигателей

Г-0,8

-

-

-

200

40

20

13.1.1 Камера для обдувки двигателя

Г-0,8, в камере

-

-

-

754)

40

-

13.1.2 Ремонт остовов2)

Г-0,5, стеллаж

-

-

200

40

20

13.1.3 Разборка, сборка тяговых двигателей и моторкомпрессоров

То же

IVв

400

200

200

40

20

13.1.4 Опрессовка коллектора

Г-0,8, стол пресса

-

-

200

40

20

13.1.5 Токарные станки по разрезанию и продорожке якоря, обточке, продорожке и шлифовке коллекторов, рихтовке секций

Обрабатываемая поверхность

IVб

500

200

200

40

20

13.2 Катушечно-секционное отделение

Г-0,8

VI

-

-

200

40

20

13.3 Изолирование катушек и секций

Г-0,8

IVг

-

-

200

40

20

13.4 Испытание тяговых двигателей:















в помещении

Г-0,8

-

-

-

200

40

20

на пульте управления

В-1,5, на приборах

IVг

-

-

200

40

20

14 Дизельный цех















14.1 Участок разборки и сборки дизелей:















магистральных тепловозов2)

Вертикальная по всей поверхности дизеля, начиная от пола нижнего яруса площадки

Va

400

-

-

40

20

маневровых тепловозов и дизель-поездов

Г-0,8

Va

400

200

300

40

20

15 Дизель-агрегатное отделение ремонта дизелей маневровых тепловозов и дизель-поездов















15.1 Разборка и сборка дизеля2), ремонт и сборка крышек дизеля, главных вентиляторов

Г-0,8

Va

400

200

300

40

20

15.2 Ремонт антивибратора, гидромеханического редуктора

Г-0,8

IVв

400

200

200

40

20

15.3 Ремонт масляных и водяных насосов

Г-0,8

IIIг

400

200

200

40

15

15.4 Ремонт шатунно-поршневой группы

Г-0,8

IVв

400

200

200

40

20

15.5 Ремонт цилиндрических втулок, клапанных коробок

Г-0,8

IIв

2000

200

500

20

10

15.6 Помещение обкатки дизеля

Г-0,8

VI

-

-

1501)

40

20

15.6.1 Вытяжная установка над дизелем

Г-0,8 , на поверхности дизеля

VI

-

-

754)

40

-

15.6.2 Кабина с пультом управления

В-1,5, на приборах

IVг

-

-

200

40

20

16 Отделение ремонта топливной аппаратуры















16.1 Разборка, сборка и ремонт узлов и деталей топливного насоса высокого давления, топливоподкачивающего насоса и трубопроводов топливной системы















16.1.1 Разборка, сборка и ремонт, подбор плунжерных пар, зона работы притирочных станков

Г-0,8

Va

400

200

300

40

20

16.1.2 Дефектация деталей

Г-0,8

2500

300

-

20

10

16.2 Стенд для обкатки топливного насоса высокого давления

В-1,0

IVг

-

-

200

40

20

16.3 Ремонт форсунок

Г-0,8

IIIб

1000

200

300

40

15

16.3.1 Стенд для испытания форсунок

В-0,8

IVг

-

-

200

40

20

16.4 Стенд для проверки трубопроводов высокого и низкого давления

Г-1,2

Va

400

200

300

40

20

16.5 Стенд для проверки пятилитровых топливных баков

В, поверхность бака

Va

400

200

300

40

20

17 Отделение ремонта водопомп и турбонагнетателей

Г-0,8

-

-

-

300

40

20

17.1 Разборка, сборка и ремонт водопомп и турбонагнетателей

Г-0,8, верстак

Va

400

200

300

40

20

17.2 Стенд для испытания водопомпы

Г-0,8, стенд

Va

400

200

300

40

20

18 Цех, участок ремонта дизельного оборудования рефрижераторного подвижного состава

Г-0,8

-

-

-

300

20

10

18.1 Участок мойки и очистки дизеля в камере

Г-0,8

-

-

-

1501)

40

20

18.2 Разборка, сборка и ремонт дизеля1)

Г-0,8

IVa

750

200

300

40

20

18.3 Ремонт шатунно-поршневой группы5)

Г-0,8, верстак

IIв

2000

200

500

20

10

18.4 Ремонт головок цилиндров















18.4.1 Разборка, сборка и дефектация деталей

Г-0,8

IIг

1000

200

300

20

10

18.4.2 Стенд для притирки клапанов

Г-0,8

VI

-

-

200

40

20

18.4.3 Стенд для опрессовки головок цилиндров

Г-0,8

400

200

300

40

20

18.5 Отделение испытания дизелей

Г-0,8

-

-

-

200

40

20

18.5.1 Стенд для испытания дизеля2)

В, поверхность дизеля

IVв

400

200

200

40

20

19 Цех, участок ремонта холодильного оборудования рефрижераторного подвижного состава и пассажирских вагонов

Г-0,8

-

-

-

300

40

20

19.1 Отделение предварительной обкатки холодильной установки2)

Г-0,8

-

-

-

300

40

20

В-0,5

Va

400

200

300

40

20

19.2 Отделение ремонта холодильной установки

Г-0,8

-

-

-

300

40

20

19.2.1 Разборка, сборка и ремонт холодильной установки

Г-0,8

Va

400

200

300

40

20

19.2.2 Ремонт электрического щита2)

В, на щите

Va

400

200

300

40

20

19.2.3 Ремонт осушительных патронов

Г-0,8, верстак

VI

-

-

200

40

20

19.2.4 Стенд для обнаружения течи в конденсаторах и испарителях

Г-0,8

Va

400

200

300

40

20

19.3 Испытательный участок холодильной установки















19.3.1 Рабочее место оператора

Г-0,8, стол, В-1,0 на ленте самописца

-

400

200

300

40

20

19.3.2 Место подготовки холодильной установки к испытаниям в камере

В, на холодильной установке

Vв

-

-

200

40

20

19.3.3 Испытательная камера

Г-0,8, в камере

VIIIв

-

-

50

-

-

19.4 Ремонт компрессоров

Г-0,8

-

-

-

300

40

20

19.4.1 Стенд-кантователь для разборки и сборки компрессоров

Г-1,0, на кантователе

Va

400

200

300

40

20

19.4.2 Разборка и сборка узлов компрессора, диагностика деталей5)

Г-0,8, верстак

2500

300

-

20

10

19.4.3 Ванна для промывки деталей компрессора

Г-0,8

-

-

-

200

40

20

19.4.4 Стенд холодной обкатки компрессора2)

Г-0,8

Va

400

200

300

40

20

19.4.5 Стенд горячей обкатки компрессора2):

Г-0,8

Va

400

200

300

40

20

пульт управления

В-1,2, на приборах

IVг

-

-

200

40

20

19.4.6 Стенд для обкатки масляного насоса6)

В-1,2, на приборах и мерном сосуде

IVг

-

-

200

40

20

19.4.7 Проверка компрессора на герметичность

Г, в ванне на поверхности воды

VI

-

-

200

40

20

19.5 Ремонт домашних холодильников8)

В-0,8, на поверхности холодильника

-

-

200

40

20

19.5.1 Стол для паяльных работ

Г-0,8

VII

-

-

200

40

20

20 Цех, участок ремонта электрооборудования рефрижераторного подвижного состава и пассажирских вагонов















20.1 Отделение ремонта электрических машин

Г-0,8

-

-

-

200

40

20

20.1.1 Разборка и сборка электрических двигателей

Г-0,8

-

-

200

40

20

20.1.2 Ремонт обмоток электродвигателей

Г-0,8

IIIв

750

200

300

40

15

20.1.3 Пропиточно-сушильный участок

Г-0, пол

VI

-

-

1501)

40

20

20.1.4 Стеллаж для разборки и сборки силового и подвагонного оборудования

Г-0,5, стеллаж

-

-

200

40

20

20.1.5 Стенды для испытания электрических двигателей, силового и подвагонного генераторов

В-0,8, на приборах

IVг

-

-

200

40

20

20.1.6 Ремонт стартеров, зарядных генераторов и котлов отопления

Г-0,8, верстак

-

-

200

40

20

20.1.7 Стенды для испытания и проверки зарядных генераторов и зарядных реле, стартеров дизелей и котлов отопления APВ

В, на приборах

IVг

-

-

200

40

20

20.2 Отделение ремонта электрических аппаратов

Г-0,8

-

-

-

200

40

20

20.2.1 Разборка и сборка блока запуска и контроля дизеля

Г-0,8, верстак

-

-

200

40

20

20.2.2 Стенд для испытания блока запуска и контроля дизеля

Г-0,8, стенд

-

-

-

200

40

20

20.2.3 Стенд для испытания и ремонта блоков управления холодильной установки

В-1,2, на приборах

IVг

-

-

200

40

20

20.2.4 Ремонт блоков управления автоматики АСУ

Г-0,8, верстак

Va

400

200

300

40

20

20.2.5 Ремонт выпрямителей

Г-0,8, верстак

IVв

400

200

200

40

20

20.2.6 Ремонт реостата уставки

Г-0,8, верстак

Vв

-

-

200

40

20

20.2.7 Стенд для испытания реостата и диодных мостов

В-1,2, на приборах

IVг

-

-

200

40

20

20.2.8 Ремонт межвагонных электрических соединений

Г-0,8

Vв

-

-

200

40

20

20.2.9 Стенд для испытания межвагонных электрических соединений

В, на индикаторных лампах

VI

-

-

200

40

20

21 Подсобно-заготовительный цех, участок вагонного рефрижераторного депо















21.1 Отделение резинотехнических изделий (столы раскроя резины, прессы для изготовления деталей)

Г-0,8

VI

-

-

200

40

20

21.2 Полимерное отделение

Г-0,8

-

-

-

200

40

20

21.2.1 Шприц-пресс для литья деталей из капрона

Г-0,8

-

-

-

200

40

20

21.3 Отделение ремонта вспомогательных деталей

Г-0,8

-

-

-

200

40

20

21.3.1 Ремонт деталей котлов отопления, крышек щита автоматики, желобов, кронштейнов, запоров и т.д.

Г-0,8, верстак

IVв

400

200

200

40

20

21.4 Отделение ремонта глушителей дизелей и напольных решеток

Г-0,5, стол для сварочных работ

VII

-

-

200

40

20

21.5 Сварочное отделение

Г-0,5

VII

-

-

200

40

20

21.6 Жестяное отделение

Г-0,8

IIIб

1000

200

300

40

15

21.7 Дробеструйная камера

Г-1,2

VI

-

-

200

40

20

21.8 Отделение ремонта кухонных плит

Г-0,8

-

-

-

200

40

20

21.8.1 Верстаки для ремонта игольчатого вентиля, капельницы и горелки

Г-0,8

-

-

200

40

20

21.8.2 Стенд для испытания кухонных плит

В-1,5, на капельнице

-

-

200

40

20

21.9 Отделение расфасовки хладона















21.9.1 Помещение для расфасовки хладона и испытания баллонов

Г-0

VI

-

-

200

40

20

21.9.2 Установка для гидравлического испытания баллонов

Г-0

VIIIб

-

-

75

-

-

21.9.3 Склад хладона

Г-0

VIIIб

-

-

75

-

-

22 Пункты технического обслуживания АРВ и экипировки рефрижераторного подвижного состава















22.1 Участок по ремонту агрегатов















22.1.1 Разборка и сборка дизель-генератора, крупных узлов холодильной установки2)

Г-0,8

Va

400

200

300

40

20

22.1.2 Стенд для испытания пусковой аппаратуры и обратных клапанов

В-1,0, на приборах

IVг

-

-

200

40

20

22.2 Склад баллонов с хладоном

Г-0,8

VIIIб

-

-

304)

-

-

23 Автоматный цех















23.1 Отделение ремонта тормозного и пневматического оборудования















23.1.1 Участок ремонта автотормозного оборудования

Г-0,8

IIIб

1000

200

300

40

15

23.1.2 Стенды для испытания автотормозов

В-1,5

IVг

-

-

200

40

20

23.1.3 Участок ремонта концевых кранов и тормозных рукавов

Г-0,8

-

-

-

300

40

20

23.1.3.1 Верстаки для ремонта концевых кранов

Г-0,8

Va

400

200

300

40

20

23.1.3.2 Стенд для испытания тормозных рукавов

Г-0,8

Va

400

200

300

40

20

В, на приборах

IVг

-

-

200

40

20

23.2 Отделение ремонта системы автоматического управления торможением (САУТ)















23.2.1 Стенд для ремонта и испытаний датчиков

Г-0,8,

IVв

400

200

200

40

20

В, на приборах

IVг

-

-

200

40

20

23.2.2 Стенд для ремонта и испытаний электронных блоков САУТ

Г-0,8, стол,

IIв

2000

200

500

20

10

В, на приборах

IVг

-

-

200

40

20

23.3 Участок ремонта радиоаппаратуры усилителей, микрофонов, блоков защиты генератора (БРЗГ), блоков коммутирующего переговорного устройства (ПКУ) и др.

Г-0,8

IIIв

750

200

300

40

15

24 Цех ремонта автостопов















24.1 Участок ремонта скоростемеров

Г-0,8

-

-

-

300

40

15

24.1.1 Верстаки для ремонта скоростемеров

Г-0,8

IIIб

1000

200

300

40

15

24.1.2 Стенд для испытания скоростемеров

В-1,5

IVг

-

-

200

40

20

24.1.3 Верстаки для ремонта приводов скоростемеров и редукторов

Г-0,8

IIIв

750

200

300

40

15

24.2 Участок ремонта устройств и приборов АЛСН















24.2.1 Верстаки для ремонта электропневматических клапанов

Г-0,8

IIIб

1000

200

300

40

15

24.2.2 Верстаки для осмотра и ремонта приемных катушек, рукояток бдительности, локомотивных светофоров, вспомогательных кнопок и переключателей

Г-0,8

Va

400

200

300

40

20

24.2.3 Стенд для испытания электропневматического клапана

В-1,5

IVг

-

-

200

40

20

25 Пункты, участки ремонта и поверки контрольно-измерительных приборов и приборов автоматики















25.1 Стенд для ремонта и поверки частотомеров

Г-0,8

IIIг

400

200

200

40

15

25.2 Стенд для ремонта и проверки электроизмерительных приборов

Г-0,8, стол

IIв

2000

200

500

20

10

25.3 Стенд для ремонта и регулировки приборов контроля температуры (типа СПЛ, КП):















рабочий стол

Г-0,8

IIв

2000

200

500

20

10

шкалы приборов

В-1,2

IVг

-

-

200

40

20

25.4 Ремонт тахометров

Г-0,8, стол

IVв

400

200

200

40

20

25.5 Ремонт манометров

То же

IVв

400

200

200

40

20

25.5.1 Поверка манометров

В-1,0, на приборах

IVг

-

-

200

40

20

25.6 Лаборатория поверки















25.6.1 Стенд для поверки электроизмерительных приборов

Г-0,8, стол, В, на приборах

IVг

-

-

200

40

20

25.6.2 Стенд для поверки тахометров

В-1,2, на приборах

IVг

-

-

200

40

20

25.7 Стенд для испытания счетчиков моточасов

В-1,0, на приборах

IVг

-

-

200

40

20

25.8 Стенд для проверки и ремонта приборов автоматики (промежуточных реле, нейтральных реле и реле времени)

Г-0,8, стенд

IVв

400

200

200

40

20

25.9 Стенд для проверки приборов автоматики (соленоидных вентилей, датчиков давления, электромагнитных вентилей, реле давления)

Г-0,8, стенд

В-1,0, на приборах

IVг

-

-

200

40

20

25.10 Пресс для испытания приборов, работающих в масляных средах

Г-0,8, В-1,0, на приборах

IVг

-

-

200

40

20

25.11 Стенд для испытания и ремонта реле защиты компрессора холодильной установки

Г-0,8, стенд

IVв

400

200

200

40

20

25.12 Ремонт термостанций, термостатов, дуостатов

Г-0,8, стол

IVв

400

200

200

40

20

25.13 Стенды для контроля термостанций и проверки терморезисторов

Г-0,8, стенд

IVг

-

-

200

40

20

25.14 Температурный стенд для проверки датчиков защиты дизеля от перегрева

В-1,0, шкалы термометров

-

-

200

40

20

25.15 Ремонт радиоаппаратуры

Г-0,8, стол

IIIб

1000

200

300

40

15

26 Контрольный пункт автотормозов















26.1 Верстаки очистки и разборки аппаратов

Г-0,8

VI

-

-

200

40

20

26.2 Автотормозное отделение

Г-0,8

IIIб

1000

200

300

40

15

26.3 Арматурно-рукавное отделение

Г-0,8

IIIб

1000

200

300

40

15

26.4 Отделение ремонта авторегуляторов и рычажных передач, слесарно-механическое отделение

Г-0,8

Va

400

200

300

40

20

26.5 Ремонт воздухораспределителей

Г-0,8

IIIб

1000

200

300

40

15

27 Контрольно-испытательный пункт

Г-0,8

-

-

-

200

40

20

27.1 Столы ремонта и регулировки реле

Г-0,8

IIIг

400

200

200

40

15

27.2 Отделение по проверке разрядников, сигнализаторов, блоков трансформаторов

Г-0,8

IVг

-

-

200

40

20

28 Контрольно-ремонтный пункт поездной радиосвязи

Г-0,8

IIIг

400

200

200

40

15

29 Электроаппаратный цех

Г-0,8

-

-

-

200

40

20

29.1 Обмоточные работы, замена контактов, зачистка, притирка, фрезерные работы

В, рабочая поверхность

IIIг

400

200

200

40

15

29.2 Столы сборки, пайки и контроля аппаратуры

Г-0,8

IVв

400

200

200

40

20

29.3 Испытательные стенды

В, стенд

IVв

400

200

200

40

20

30 Малярные цехи и отделения















30.1 Краскозаготовительное отделение

Г-0,8

IVб

500

200

200

40

20

30.2 Работы по шпатлевке, грунтовке, подмазке

В, Г, кузов вагона

-

-

200

40

20

30.3 Бескамерная окраска кузовов распылением или кистевая (класс покрытия IV) с контролем качества

То же

IVб

-

-

3007)

40

20

30.4 Отделения и участки при окраске и сушке в камерах или закрытых установках для окраски окунанием или струйным обливанием

В проходах между камерами на полу

-

-

-

75

-

-

30.5 Столы для изготовления трафаретов, знаков и надписей

Г-0,8

IIIг

400

200

200

40

15

30.6 Моечные машины

Г-0

VI

-

-

1501)

40

20

30.7 Окрасочно-сушильные отделения контейнеров

Г-0

VI

-

-

1501)

40

20

31 Кузнечные цехи















31.1 Заготовительное отделение

Г-0

-

-

-

1501)

40

20

31.1.1 Гильотинные ножницы, дисковые пилы и др.8)

Кромка ножниц или пилы

-

-

3001)

40

20

31.2 Ковочное отделение

Г-0,8

-

-

-

200

40

20

31.2.1 Печи разогрева поковок, ковочные молоты и машины, прессы горячей штамповки

Рабочая поверхность

Va

-

-

300

40

20

31.3 Холодно-штамповочные и прессовые отделения

Г-0

VI

-

-

1501)

40

20

31.3.1 Прессы холодной штамповки, гибочные машины8)

Рабочая поверхность

Va

-

-

300

40

20

32 Термическое отделение

Г-0,8

-

-

-

300

40

20

32.1 Печи для разогрева деталей

Г-0,8

VII

-

-

200

40

20

32.2 Установка для закалки деталей током высокой частоты

Г-0,8

VI

-

-

200

40

20

32.3 ОТК (работы с оптическими измерительными приборами, дефектоскопами, твердомерами при контроле пружин и др.)5)

Г-0,8

IIв

2000

200

500

20

10

33 Гальваническое отделение



-

-

-

300

40

20

33.1 Ванны (травление, мойка, металлопокрытие)

Г-0,8, ванна

IVб

-

-

3009)

40

20

33.2 Пульт управления

В, на приборах

IVг

-

-

200

40

20

33.3 Полировальные и шлифовальные станки

Обрабатываемые изделия

IIв

2000

200

500

20

10

34 Отделение, участок ремонта щелочных и кислотных аккумуляторов















34.1 Помещение для разборки и сборки аккумуляторных батарей

Г-0,8

Vв

-

-

200

40

20

34.2 Помещение для зарядки аккумуляторов

Г-0,5

-

-

-

200

40

20

34.3 Электролитная и дистилляторная

Г-0,8

VI

-

-

200

40

20

34.4 Помещение для ремонта кислотных аккумуляторов

Г-0,8

Vв

-

-

200

40

20

35 Деревообрабатывающие и модельные цехи, отделения

Г-0

VI

-

-

1501)

40

20

35.1 Пути транспортировки лесоматериалов

Г-0

VIIIб

-

-

75

-

-

35.2 Распиловка древесины на ленточных, циркулярных и маятниковых пилах

Г, на рабочей поверхности

Vв

-

-

3002)

40

20

35.3 Деревообрабатывающие станки: строгальные, фрезерные, шлифовальные, сверлильные, токарные, разметочные столы и верстаки

Обрабатываемая поверхность

IIIв

750

200

300

40

15

36 Литейный цех















36.1 Копровый участок

Дно ямы

VIIIв

-

-

50

-

-

36.2 Шихтовый двор

Г-0

VIIIб

-

-

75

-

-

36.3 Смесеприготовительное отделение

Г-0

VIIIa

-

-

200

40

20

36.3.1 Зона обслуживания бегунов

Рабочая поверхность бегунов

VI

-

-

200

40

20

36.4 Стержневое и формовочное отделения

Г-0

-

-

-

200

40

20

36.4.1 Изготовление форм и стержней

Г-0,8

IIIб

1000

200

300

40

15

36.5 Плавильно-заливочное отделение

Г-0

VII

-

-

200

40

20

36.6 Выбивное отделение

Г-0,8

VI

-

-

200

40

20

36.7 Отделение обрубки и очистки литья

Г-0,8

Va

-

-

300

40

20

36.8 ОТК крупного, среднего и мелкого литья

Поверхность отливки

IIIб

12507)

200

4007)

40

15

37 Шпалопропиточные заводы















37.1 Зона работы грузоподъемного крана по погрузке и выгрузке шпал

Г-0

VIIIа

-

-

200

40

20

37.2 Машинное отделение

Г-0,8

VI

-

-

200

40

20

37.3 Крышечное и смесительное отделения

Г-0,8

-

-

200

40

20

37.4 Участок разгрузки цистерн с антисептиком

Г-0,8

VI

-

-

1501)

40

20

38 Полимерные предприятия















38.1 Заготовительный цех и цех переработки полимерных материалов

Г-0

VI

-

-

200

40

20

38.2 Цех термической и механической обработки полимерных материалов

Г-0

Va

-

-

300

40

20

39 Заводы железобетонных изделий















39.1 Арматурный цех

Г-0,8

VI

-

-

1501)

40

20

39.1.1 Участок заготовки арматуры (нарезка прутьев)

Г-0,8

VI

-

-

200

40

20

39.1.2 Участки точечной, многоточечной, дуговой сварки

Г-0,8

VII

-

-

200

40

20

39.2 Бетоносмесительное отделение, помещение разгрузочных бункеров цемента, бетономешалок, транспортеров

Г-0,8

VIIIб

-

-

75

-

-

39.3 Дозировочное отделение

Г-0,8

VIIIа

-

-

200

40

20

39.4 Формовочный цех

Г-0,8

VIIIв

-

-

50

-

-

39.4.1 Изготовление опалубок (деревянных каркасов)

Г-0,8

VI

-

-

200

40

20

40 Щебеночные заводы















40.1 Отделение скреперовки, дробления и сортировки с приемными помещениями

Г-0,8

VIIIa

-

-

200

40

20

40.2 Патронировочные

Г-0,8

-

-

200

40

20

41 Участки проверки прямолинейности крестовин на заводах стрелочных переводов

Г-0

Va

400

200

300

40

20

42 Кислородные станции















42.1 Машинные отделения и газгольдерные10)

Г-0

VIIIa

-

-

200

40

20

42.2 Наполнительные с рампами и щелочные10)

Г-0,8

-

-

200

40

20

43 Вычислительные центры















43.1 Машинный зал2)8)

Г-0,8

-

-

-

300

40

20

43.2 Рабочие столы инженеров-электроников

Г-0,8

IIIв

750

200

300

40

15

43.3 Стенд для проверки блоков питания устройств ЭВМ

Г-0,8

IIIв

750

200

300

40

15

В-1,2

IVг

-

-

200

40

15

43.4 Центр управления ЭВМ

Г-0,8, поверхность стола

-

-

-

300 - 50011)

20

5

В-1,2, поверхность экрана

-

-

-

100 - 20011)

20

5

43.5 Помещения для работы с ВДТ и ПЭВМ (залы аппаратуры передачи данных, локальных сетей и др.)

Г-0,8, поверхность стола

-

-

-

300 - 50011)

20

5

В-1,2, поверхность экрана

-

-

-

100 - 20011)

20

5

43.5.1 Рабочее место сменного инженера по телеобработке данных

Г-0,8, поверхность стола

-

300 - 50012)

100 - 20011)

300 - 50011)

20

5

В-1,2, поверхность экрана

-

30012)13)

20011)

30011)

20

5

43.6 Зал алфавитно-цифровых печатающих устройств (АЦПУ)

Г-1,0

-

-

-

300

40

20

44 Посты электрической централизации2)8)

Г-0,8

-

-

-

300

40

20

44.1 Табло, аппаратная

В-2,0, на приборах

IIIб

-

-

300

40

15

44.2 Пульт-манипулятор дежурного по станции

Поверхность пульта

IIIб

-

-

300

40

15

44.3 Релейная, связевая

В-2,0, на приборах

IVг

-

-

200

40

20

44.4 Кабельная

Пол

VIIIв

-

-

50

-

-

44.5 Регулировочная

Г-0,8

IVг

-

-

200

40

20

45 Дом связи















45.1 Линейно-аппаратный зал, стативная2)

В, на стативах

IVб

500

200

-

40

20

45.1 Кроссовая АТС2)

В, на кроссах

IVб

500

200

-

40

20

45.3 Телеграф, коммутаторная МТС

Г-0

IIIв

-

-

300

40

15

46 Распорядительные и исполнительные горочные посты8)

Г (пульт управления)

VIIIа

-

-

200

40

20

47 Дистанция электроснабжения с ремонтно-ревизионным участком















47.1 Высоковольтная лаборатория с испытательной станцией (стендом)

Г-0,8

IVa

750

200

300

40

20

47.2 Механическая мастерская ремонтно-ревизионного участка

Г-0,8

IVa

750

200

300

40

20

47.3 Химическая лаборатория (очистка трансформаторного масла)

Г-1,0

IVa

-

-

300

40

20

47.4 Участок ремонта аппаратуры релейной защиты

В-0,8

IIIг

400

200

200

40

15

47.5 Участок испытания поясов на растяжение

В-0,8

IVб

500

200

200

40

20

48 Энергодиспетчерский пункт с телеуправлением

Г-0,8

IVб

-

-

200

40

20

48.1 Щит с телеуправлением5)

В, на фасаде щита

IVб

6007)

200

3007)

40

20

В, на схемах задней стороны щита

IIIб

12507)

200

4007)

40

15

48.2 Пульт управления диспетчера

Поверхность пульта

IIIв

750

200

300

40

15

49 Помещение поездного диспетчера

Г-0,8

IVб

-

-

200

40

20

49.1 Схема движения поездов по станции

В, на панели

IIIг

5007)

200

3007)

40

15

49.2 Схема станции на рабочем столе диспетчера

Г-0,8

IIIв

10007)

200

4007)

40

15

49.3 Пульт управления

Поверхность пульта

IIIв

750

200

300

40

15

50 Дорожная лаборатория электроизмерительных приборов

Г-0,8

IVв

400

200

200

40

20

51 Участок ремонта кислородных редукторов10)

Г-0,8

VI

-

-

200

40

20

52 Тяговая и трансформаторная подстанции8)















52.1 Помещение щитов

В, на панели пульта

IVг

-

-

3007)

40

20

52.2 Закрытые распределительные устройства и фасады оборудования на трансформаторной подстанции

В, на оборудовании

IVг

-

-

200

40

20

52.3 Ячейки сборных шин, трансформаторы, реакторы СЦБ, полупроводниковые выпрямители

То же

-

-

200

40

20

52.4 Проходы между оборудованием в машинном зале

Г-0

VIIIб

-

-

75

-

-

52.5 Место сборки, отдельно стоящие приборы машинного зала

Г-0,8

-

-

200

40

20

52.6 Дизель-генераторная

Г-0

VIIIб

-

-

75

-

-

52.6.1 Мастерская

Г-0,8

IVa

6001)

200

2001)

40

20

52.6.2 Вентиляционная

Г-0

VIIIв

-

-

204)

-

-

53 Рабочее место дежурного пункта района контактной сети

Г-0,8

IIIв

-

-

300

40

15

54 Цех контактной сварки рельсосварочного поезда

Г-0

-

-

-

200

40

20

54.1 Сварка стыка

Г, сварной стык

VII

-

-

200

40

20

54.2 Участок обрубки грата и шлифовки стыка

Г-0

IVб

-

-

200

40

20

55 Дезинфекционные помещения с пароформалиновой камерой

Пол и крышка камеры

VI

-

-

200

40

20

56 Пескоснабжающие устройства

Г-0

VIIIб

-

-

304)

-

-

56.1 Помещение пневмотранспортного оборудования

Г-0

VIIIг

-

-

104)

-

-

56.2 Помещение управления

Рабочая поверхность

VI

-

-

751)4)

-

-

56.3 Галерея для конвейеров

Г-0

-

-

-

54)

-

-

56.4 Галерея башни (площадки, лестницы, проходы у баков)

Г-0

VIIIб

-

-

304)

-

-

57 Пункты технического обслуживания для подготовки вагонов к перевозкам (ПТО)















57.1 Позиции сухой очистки, внутренней промывки и домывки вагонов в ПТО для подготовки крытых грузовых вагонов к перевозкам10)

Поверхность настила эстакады

VI

-

-

1004)

40

-

57.2 Промывочно-пропарочные станции и пункты налива нефтепродуктов















57.2.1 Моечные и сливные эстакады10)

Поверхность настила эстакады

VI

-

-

1004)

40

-

57.2.2 Регенерационное отделение

Г-0

-

-

-

1501)

40

20

57.2.3 Лаборатория

Г-0,8

IVa

750

200

300

40

20

57.2.4 Слесарно-механическое отделение

Г-0,8

-

-

200

40

20

57.2.5 Отделение спецодежды и концов

Г-0

VIIIa

-

-

200

40

20

57.2.6 Сушильные помещения

Г-0

VIIIб

-

-

75

-

-

57.2.7 Помещения флорентийских сосудов и выжимных баков

Г-0

VIIIа

-

-

200

40

20

57.2.8 Помещения очистных сооружений

Г-0

VIIIб

-

-

75

-

-

57.2.9 Насосные станции10)

Г-0

VI

-

-

1501)

40

20

58 Дезпромпункты и дезпромстанции















58.1 Моечные эстакады, помещения для приготовления дезрастворов

Г-0,8

VI

-

-

200

40

20

58.2 Помещения биофильтров

Г-0

-

-

-

104)

-

-

59 Цехи (склады) по переработке грузов

Г-0

VIIIб

-

-

1007)

-

-

60 Стрелочные посты

Г-0

VI

-

-

1501)

40

20

61 Телефонные посты

Г-0,8

VI

-

-

1501)

40

20

62 Весовые будки

В

-

-

200

40

20

63 Помещение моечных машин

Г-0,8

-

-

-

1501)

40

20

64 Лаборатории

См. 7, 8, 9, 10 таблицы Д.1 приложения Д

1) Норма освещенности снижена на одну ступень шкалы освещенности из-за наличия оборудования, не требующего постоянного обслуживания или кратковременного пребывания людей в помещении.

2) Требуется дополнительное переносное освещение с лампой мощностью не менее 60 Вт при напряжении не более 42 В, в смотровых канавах, внутри локомотивов - при напряжении не более 12 В.

3) Светильники должны иметь брызгозащищенное исполнение.

4) Освещенность приведена для ламп накаливания (рекомендуемого источника света).

5) Светильники местного освещения должны иметь рассеиватели. Яркость светящей поверхности светильника должна составлять от 2500 до 4000 кд/м2.

6) Стенд должен быть оборудован светлым экраном для улучшения видимости уровня жидкости в мерном сосуде.

7) Норма освещенности повышена на одну ступень шкалы освещенности из-за напряженной зрительной работы, занимающей более половины рабочего дня.

8) Требуется предусматривать аварийное освещение (освещение безопасности) от независимого источника, необходимое для продолжения работы. Наименьшая освещенность рабочих поверхностей должна составлять 5 % освещенности, нормируемой для рабочего освещения при системе общего освещения, но не менее 2 лк.

9) Норма освещенности повышена на одну ступень шкалы освещенности из-за повышенной опасности травматизма.

10) Тип светильника следует принимать в соответствии с требованиями 7.3.76, 7.3.77, 7.4.32 - 7.4.35 ПУЭ.

11) Яркость светильников общего освещения в зоне углов излучения от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/м2, защитный угол светильников должен быть не менее 40 градусов.

12) Светильники местного освещения должны иметь непросвечивающий отражатель с защитным углом не менее 40 градусов.

13) Освещенность экрана должна быть не более 300 лк.

Примечания

1 В числителе приведен максимально допустимый коэффициент пульсации освещенности для общего освещения в системе комбинированного освещения, в знаменателе - максимально допустимый коэффициент для местного освещения и системы только общего освещения. В случае отсутствия дроби коэффициент пульсации освещенности относится к обеим системам освещения.

2 Г и В - соответственно горизонтальная и вертикальная плоскости, цифра после тире означает высоту, м, над уровнем пола.

3 Коэффициенты пульсации освещенности на рабочих поверхностях приведены при питании источников света током частотой менее 300 Гц.

5.2.6 При наличии в помещении работ различной точности нормативные требования к освещению принимаются по более точным зрительным работам, если число этих рабочих мест не менее половины. В противном случае нормативные требования к рабочим местам с более точными зрительными работами обеспечиваются установкой дополнительных светильников и их локализованным размещением.

5.2.7 Освещенность проходов и участков производственных помещений, где работы не производятся, должна выбираться согласно 7.10 приложения Г.

5.2.8 Для помещений, в которых выполняются работы различной точности, в таблице 5.3 приведены нормированные значения освещенности для условно принятой горизонтальной поверхности, расположенной на высоте 0,8 м от пола по помещению в целом.

5.2.9 Регламентируемые показатели ослепленности для светильников общего освещения и коэффициент пульсации освещенности приведены в таблице 5.3.

5.2.10 Если в одном помещении выполняют работы, для которых нормируются разные показатели ослепленности или коэффициенты пульсации, то для всего помещения следует принимать минимальные из нормируемых значений этих показателей для работ, занимающих 25 % и более всей площади помещения.

5.2.11 Неравномерность распределения освещенности в производственном помещении должна удовлетворять требованиям 7.9 приложения Г.

5.2.12 При выборе освещенности для помещений с недостаточным естественным освещением и без естественного света следует руководствоваться указаниями СНиП 23-05-95 и Отраслевыми нормами естественного и совмещенного освещения производственных предприятий железнодорожного транспорта.

5.2.13 При проектировании искусственного освещения в помещениях эксплуатации видеодисплейных терминалов (ВДТ) и персональных электронно-вычислительных машин (ПЭВМ) следует руководствоваться требованиями настоящих норм и СанПиН 2.2.2.542-96.

5.2.14 Искусственное освещение в помещениях с ВДТ и ПЭВМ должно осуществляться системой общего равномерного освещения.

5.2.15 В производственных и административно-общественных помещениях с ВДТ и ПЭВМ, в случаях преимущественной работы с документами, допускается применение комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения). Местное освещение не должно создавать бликов на поверхности экрана и увеличивать освещенность экрана более 300 лк.

5.2.10 В помещениях с ВДТ и ПЭВМ следует ограничивать отраженную блескость на рабочих поверхностях (экран, стол, клавиатура и др.) за счет выбора типов светильников и расположения рабочих мест по отношению к источникам освещения, при этом яркость бликов на экране ВДТ и ПЭВМ, согласно 7.5 СанПиН 2.2.2.542-96, не должна превышать 40 кд/м2 и яркость потолка, при применении системы отраженного освещения, не должна превышать 200 кд/м2.

5.2.17 Следует ограничивать неравномерность распределения яркости в поле зрения пользователя ВД и ПЭВМ, coгласно 7.7 СанПиН 2.2.2.542-96, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1 - 5:1, а между рабочими поверхностями и поверхностями стен и оборудования 10:1.

5.2.18 Для работающих в помещениях с недостаточным естественным светом и без естественного света надлежит применять установки искусственного ультрафиолетового облучения в соответствии с Указаниями по проектированию и эксплуатации установок ультрафиолетового облучения на промышленных предприятиях (№ 1158-74).

5.2.19 Типы светильников следует выбирать с учетом условий окружающей среды, светотехнических требований, строительных решений и технико-экономических показателей осветительных установок.

Класс пожаро- и взрывоопасности помещения должен определяться в соответствии с ВНТП 05-89.

5.2.20 Частота и допустимые колебания напряжения питания источников света рабочего освещения должны соответствовать требованиям ГОСТ 13109-87.

5.2.21 Мостовые краны следует оборудовать подкрановым освещением, обеспечивающим освещенность не ниже нормируемой от общего освещения в зонах, затеняемых кранами. Для освещения могут быть использованы лампы ДРЛ с устройством, препятствующим их самоотвинчиванию, или лампы накаливания с амортизирующим устройством.

5.2.22 В кабинах козловых и мостовых кранов должны быть установлены экраны, препятствующие попаданию в поле зрения крановщика светящих частей светильников общего освещения, установленные выше крана.

5.2.23 Окраску помещений проводить в соответствии с СН 181-70, Руководством по проектированию цветовой отделки интерьеров жилых, лечебных или производственных зданий, ГОСТ 12.4.026-76, ГОСТ 14202-69, государственными и отраслевыми нормалями на окраску оборудования.

5.2.24 Строительные проекты зданий должны предусматривать возможность применения средств доступа к светильникам (проходов, лестниц, стремянок, подставок и других устройств, а также прицепных тележек или осветительных мостиков при обслуживании светильников с кранов).

5.2.25 В производственных помещениях следует предусматривать аварийное освещение в соответствии с требованиями 7.60 - 7.66 СНиП 23-05-95.

5.2.26 В строительной части проектов зданий должны предусматриваться специальные помещения для сбора и хранения отработанных разрядных ламп до передачи их на утилизацию.

6 Пассажирские здания

6.1 В помещениях железнодорожных вокзалов, как правило, следует применять систему общего освещения.

Систему общего локализованного освещения рекомендуется применять в помещениях, имеющих зоны различного функционального назначения, а также в помещениях с дисплеями и видеотерминалами.

6.2 Общее освещение помещений железнодорожных вокзалов следует, как правило, осуществлять светильниками с люминесцентными лампами типов ЛБ, ЛБЦТ, ЛХБ, ЛЕЦ.

Для выполнения архитектурно-художественных требований допускается применение ламп накаливания и разрядных ламп типов ДРЛ, ДРИ и ДРИ в сочетании с ДНаТ.

Применение ламп накаливания допускается в случаях, изложенных в 5.2.1, а также для дежурного освещения.

6.3 При проектировании аварийного освещения следует руководствоваться требованиями 7.60 - 7.66 СНиП 23-05-95, 7.4.2 и 7.4.3 ВСН 01-91 и 10.21 ВНТП № ЦЛ-87 МПС.

6.4 Освещение помещений пассажирских зданий следует выполнять согласно таблице 6.1, a помещений бытового обслуживания пассажиров в соответствии с таблицей Д.1 приложения Д.

Таблица 6.1

Помещения

Плоскость нормирования освещенности

Освещенность рабочих поверхностей, лк, не менее

Цилиндрическая освещенность, лк

Показатель дискомфорта М, не более

Коэффициент пульсации освещенности, %, не более

1

2

3

4

5

6

1 Операционные вестибюли, кассовые залы

Г-0,8

200

75*

60

20

2 Распределительные вестибюли, залы ожидания, залы отправления и прибытия

Г-0,8

150

50

90

-

3 Зал официальных делегаций

Г-0,8

200

75

90

-

4 Билетные кассы, справочные бюро, служебные помещения, сберкассы, помещения отделений связи, транспортных агентств, радиоузлов, диспетчерских:











при работе с дисплеями и видеотерминалами

Г-0,8

400

-

40

10

В - на экране дисплея

200

-





без дисплеев

Г-0,8

300

-

40

15

5 Багажное отделение











5.1 Кабина кассы

Г-0,8

200

-

60

20

5.2 Кабина или рабочее место приемосдатчика

Г-0,8

300**

-

40

15

5.3 Помещения хранения багажа и ручной клади

Пол

75

-

-

-

6 Автоматические камеры хранения ручной клади

В-1,0

75

-

-

-

7 Торговые киоски

Г-0,8

200

-

60

20

* Дополнительно регламентируется в случаях специальных архитектурно-художественных требований

** Рабочая поверхность освещается системой комбинированного освещения

Примечания

1 Г и В соответственно горизонтальная и вертикальная плоскости, цифра после тире означает высоту, м, над уровнем пола

2 Показатель дискомфорта должен обеспечиваться у торцевой стены на центральной оси помещения на высоте 1,5 м от пола

7 Подвижной состав

7.1 Пассажирские вагоны и моторвагонный подвижной состав

7.1.1 Нормы искусственного освещения распространяются на пассажирские вaгoны1), вагоны электро- и дизель-поездов, а также автомотрис и рельсовых автобусов.

1) В дальнейшем под словом «вагоны» подразумеваются пассажирские вагоны, вагоны электро- и дизель-поездов, автомотрис и рельсовых автобусов.

7.1.2 В основных помещениях вагонов: салонах, купе, больших коридорах, служебных отделениях, залах вагонов-ресторанов, в буфетных отделениях, сортировочных залах почтовых вагонов должны быть предусмотрены следующие виды общего искусственного освещения:

рабочее - во всех помещениях,

дежурное - в дизель-поездах и электропоездах (когда нет необходимости в рабочем освещении);

ночное - в купе и пассажирских отделениях поездов дальнего следования и местного сообщения;

аварийное - во всех помещениях.

7.1.3 Общее рабочее освещение основных помещений вагонов должно осуществляться светильниками с люминесцентными лампами типов ЛБ-40, ЛБ-20, ЛБР-20. В вагонах дизель- и электропоездов, автомотрисах и рельсовых автобусах допускается освещение лампами накаливания.

7.1.4 Электроснабжение люминесцентных ламп должно осуществляться от источников переменного тока с частотой не менее 400 Гц1). Во избежание резких изменений освещенности в помещениях подвижного состава колебания питающего напряжения не должны выходить за пределы ± 10 % при работе от генератора. Мигание ламп не допускается.

1) При централизованном электроснабжении и модернизации вагонов допускается переменный ток частотой 50 Гц.

7.1.5 В светильниках с люминесцентными лампами следует применять полупроводниковые или бесстартерные пускорегулирующие аппараты.

7.1.6 Вспомогательные помещения (кроме неотапливаемых): туалеты, кухни вагонов-ресторанов могут освещаться как светильниками с люминесцентными лампами, так и светильниками с лампами накаливания; при норме освещенности ниже 50 лк следует применять лампы накаливания. Неотапливаемые помещения: тамбуры, котельные отделения, кладовые для почты и багажа должны освещаться только светильниками с лампами накаливания.

7.1.7 Местное освещение изголовья диванов и верхних полок, а также отдельных рабочих позиций должно выполняться софитами, бра, переносными светильниками, удовлетворяющими санитарно-гигиеническим нормам.

7.1.8 Нормы освещенности вагонов, в том числе служебных, приведены в таблице 7.1. Нормы освещенности в специализированных вагонах (вагон-мастерская, вагон-клуб и др.) должны отвечать нормам соответствующих производственных участков и помещений.

7.1.9 При проектировании осветительных установок помещений вагонов необходимо вводить коэффициент запаса. Для люминесцентных ламп коэффициент запаса принимается равным 1,5, а для ламп накаливания - 1,3 с учетом чистки светильников при эксплуатации не реже 1 раза в месяц.

7.1.10 Для дежурного и аварийного освещения в вагонах можно использовать часть светильников рабочего освещения.

7.1.11 Ночное освещение в купе и пассажирских отделениях вагонов поездов дальнего следования обеспечивается лампами накаливания, установленными в светильниках рабочего освещения1).

1) Цвет ночного освещения принимается синим или темно-зеленым в соответствии с типовыми Требованиями по технике безопасности и производственной санитарии для проектирования и постройки грузовых и пассажирских вагонов железнодорожного транспорта.

7.1.12 Дежурное и аварийное освещение для эвакуации людей из вагонов должно обеспечивать освещенность на полу основных проходов не менее 0,5 лк.

Светильники или лампы аварийного освещения должны присоединяться к независимому источнику питания или переключаться на него автоматически при внезапном отключении рабочего и дежурного освещения (в случае аварии). В качестве источников света аварийного освещения2) можно использовать лампы дежурного освещения, если они автоматически переключаются на независимый источник питания (аккумуляторную батарею).

2) Аварийное освещение для продолжения работ на сортировочных столах в почтовых вагонах должно обеспечивать освещенность не менее 15 лк.

7.1.13 При проектировании осветительных установок вагонов слепящее действие светильников регламентируется показателем дискомфорта М, который определяет степень дополнительной напряженности зрительной работы, вызванной наличием резкой разницы яркостей одновременно видимых поверхностей в освещаемом помещении.

Показатель дискомфорта определяется у торцевой стены на центральной оси помещения на высоте 1,5 м от пола. В салонах и больших коридорах вагона, в залах вагонов-ресторанов и почтовых вагонах показатель дискомфорта должен быть не более 60.

Для помещений, длина которых не превышает двойной высоты установки светильников над полом (купе, пассажирские отделения), а также для малых коридоров, туалетов, тамбуров показатель дискомфорта не регламентируется.

Показатель дискомфорта М может быть рассчитан методом, указанным в приложении Е.

Таблица 7.1

Вагоны, освещаемые помещения, участки

Плоскость нормирования освещенности

Освещенность, лк, не менее

Дополнительные указания

1

2

3

4

1 Цельнометаллические вагоны:







дальнего следования (купейные и открытые)

Г-0,8 (на расстоянии 0,6 м от спинки дивана и на поверхности столика)

100

В купейных вагонах у двери купе на нормируемой плоскости допускается освещенность на 25 % ниже

В, от светильника местного освещения на расстоянии 0,7 м от стенки вагона на высоте 0,5 м от поверхности дивана

100

Освещенность обеспечивается от светильника местного освещения

местного сообщения, салон

Г-0,8 (на расстоянии 0,6 м от спинки кресла и на поверхности стойки)

150

Для кресел, расположенных у дверей, освещенность может быть ниже на 25 %

2 Вагоны электропоездов, дизель-поездов, автомотрис и рельсовых автобусов пригородного и местного сообщения







Салон

Г-0,8 (на расстоянии 0,6 м от спинки дивана)

150

При освещении салонов лампами накаливания освещенность должна быть не ниже 75 лк

3 Багажный вагон







Кладовая

Г-0

30

Рекомендуется применять переносный светильник

Отделение для багажных раздатчиков

Г-0,8

100

То же

4 Почтовый вагон







Зал сортировки корреспонденции:







на полу

Г-0

300

Рекомендуется применять светильник местного освещения

на клетках сортировочных шкафов

Вертикальная на сортировочных клетках по всей высоте шкафа

200

То же

Трактовая и транзитная кладовые

Г-0

100

Рекомендуется применять переносные светильники местного освещения

Купе для служебной корреспонденции

Г-0,8

150

Рекомендуется применять светильник местного освещения

Рабочий стол начальника и заместителя начальника почтового вагона

Г-0,8

150



Купе отдыха бригады

Г-0,8 (на расстоянии 0,6 м от спинки дивана)

100



Ступени при входе в вагон

Г (на нижней ступени)

20



5 Вагон-ресторан







Зал для обедающих:







на столах обедающих

Г-0,8

200



на столе кассира

Г-0,8

200



Кухня:







плита

Г-0,8

100

При освещении лампами накаливания освещенность должна быть не менее 50 лк

стол разделки

Г-0,8

100

То же

мойка

Г-0,8

100

"

Посудомоечное отделение:







мойка

Г-0,8

150

"

рабочий стол

Г-0,8

150

"

Буфетное отделение:







на витрине буфета

В (по высоте витрины)

150

"

раздаточное окно

Г-0,8

100

"

6 Прочие помещения и участки вагонов всех типов

Г-0,8

100

Рекомендуется применять переносный светильник

Купе служебного отделения

В (на электрощите)

100

То же

Коридоры:

Г (на рабочем столе)

150



большие

Г-0

50

Рекомендуется применять лампы накаливания

малые

Г-0

30

То же

Котельные отделения

В (на контрольных приборах)

30

Рекомендуется применять переносный светильник

Туалеты

В-1,5 (со стороны зеркала на расстоянии 0,3 м от зеркала)

100



Г-1,5 (на расстоянии 0,3 м от зеркала)

30



Электрические аппараты (в шкафах)

В (на аппаратах)

30

Рекомендуется применять переносный светильник

Тамбуры

Г-0

20

Рекомендуется применять лампы накаливания

Подвагонное оборудование

На поверхности оборудования

50

Нормируемая освещенность обеспечивается переносным светильником

Ступени при входе в вагон (кроме почтового)

Г (на нижней ступени)

10



7.2 Кабины машинистов локомотивов, моторвагонного подвижного состава и рельсовых автобусов

7.2.1 Кабина машиниста должна быть оборудована системой освещения, работающей от напряжения переменного тока не выше 42 В, а от напряжения постоянного тока - не выше 110 В. В кабине должны быть предусмотрены розетки для включения переносных светильников.

7.2.2 Рабочее освещение в кабине управления должно быть выполнено светильниками общего освещения с лампами накаливания.

7.2.3 Рабочее освещение при включении режима «яркий свет» должно обеспечивать на пульте управления кабины освещенность в пределах от 20 лк до 60 лк при неравномерности освещенности (отношение максимальной освещенности к минимальной) 2:1, а режима «тусклый свет» - (10 - 15) % освещенности от фактического максимального ее значения в «режиме яркий свет». Аварийное освещение - 3 лк.

7.2.4 Светильники рабочего и аварийного освещения следует располагать таким образом, чтобы их прямой и отраженный от стекол кабины и приборов световой поток не попадал в глаза машиниста и его помощника при управлении локомотивом в положении сидя и стоя.

7.2.5 Устройства местного освещения графика движения и места с размерами 200´300 мм на столике (при его наличии) на рабочем месте помощника машиниста должны обеспечивать освещенность не менее 10 лк с плавной или ступенчатой регулировкой до 1 лк. Отношение наибольшей освещенности к наименьшей не должно превышать 5:1.

7.2.6 Устройства местного освещения контрольно-измерительных приборов на пульте управления должны обеспечивать возможность плавной регулировки яркости шкал с белым полем в диапазоне от минимальных значений, составляющих не более 0,6 кд/м2, до максимальных не менее 2 кд/м2, но не более 5 кд/м2. При этом неравномерность освещения шкал не должна превышать 3:1. При известных коэффициентах отражения циферблата приборов допускается определять коэффициент неравномерности по соотношению освещенностей с учетом коэффициента отражения. На шкалах с черным полем указанная яркость должна обеспечиваться при их замене шкалами с белым полем.

7.2.7 При проектировании освещения кабины управления коэффициент запаса принимается равным 1,3 с учетом двух чисток светильников в год.

7.3 Машинное (дизельное) отделение

7.3.1 Устройство искусственного освещения в машинном помещении должно обеспечивать освещенность в проходах на полу не менее 5 лк, а на вертикальной поверхности ограждений оборудования на уровне 1 м от пола - не менее 20 лк. При необходимости приборы, расположенные в машинном отделении, должны иметь дополнительную подсветку.

7.3.2 Источники света в машинном помещении должны иметь рассеиватели или располагаться так, чтобы прямой поток от ламп не попадал в глаза при обслуживании оборудования.

7.3.3 В машинном отделении, высоковольтной камере с наружной стороны кузова локомотива должны быть предусмотрены розетки с закрывающимися крышками для включения переносных светильников. Необходимо, чтобы переносные светильники были на напряжение не выше 42 В переменного тока или не выше 110 В постоянного. Светильники должны иметь гибкий провод с защитой оболочкой.

8 Meтоды контроля уровней освещенности и яркости

8.1 Измерение освещенности

8.1.1 Измерение освещенности в помещениях зданий и сооружений следует проводить по ГОСТ 24940-96*.

Для измерения освещенности следует применять люксметры типа Аргус-01 с пределом измерений 1 ¸ 200000 лк, Ю-116 с пределом измерений 5 ¸ 100 лк (основной) и 50 ¸ 100000 лк (дополнительный), Ю-117 с пределом измерений 0,1 ¸ 100 лк (основной) и 1,7 ¸ 100000 лк (дополнительный). Кварц 21 с пределом измерений 1 ¸ 200000 лк, ТКА-01/3 (люксметр + УФ радиометр) с пределом измерений 10 - 200000, ТКА-04/3 (люкс-метр + яркомер) с пределом измерений 10 - 200000.

8.1.2 При измерении освещенности от люминесцентных ламп или других разрядных источников света люксметром без кoppeгирующего светофильтра в показания прибора необходимо вводить поправки, зависящие от спектрального состава излучения источника света.

8.2 Измерение яркости

Измерения яркости рабочих поверхностей следует проводить по ГОСТ 26824-86. Яркость на приборах пульта управления следует измерять на белом фоне циферблата яркомером типа ФПЧ с пределами измерений 2 × 10-2 ¸ 5 × 104 кд/м2.

Яркость рабочей поверхности или фона в зданиях, сооружениях или на открытых территориях следует измерять с помощью яркомеров типов:

Аргус-02 с пределами измерений 1 - 200000 кд/м2, ТКА-04/3 (люксметр + яркомер) с пределом измерений 10 - 200000 кд/м2.

Приложение А

(Справочное)

Термины и определения

Аварийное освещение - освещение безопасности и эвакуационное.

Дежурное освещение - освещение в нерабочее время.

Комбинированное освещение - освещение, при котором к общему освещению добавляется местное освещение.

Контраст объекта различения с фоном К - определяется отношением абсолютной величины разности между яркостью объекта и фона к яркости фона.

Контраст объекта различения с фоном считается:

большим - при К более 0,5 (объект и фон резко отличаются по яркости),

средним - при К от 0,2 до 0,5 (объект и фон заметно отличаются по яркости),

малым - при К менее 0,2 (объект и фон мало отличаются по яркости).

Коэффициент запаса - расчетный коэффициент, учитывающий снижение освещенности в процессе эксплуатации вследствие загрязнения и старения источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.

Коэффициент пульсации освещенности Кп, % - критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока разрядных ламп при питании их переменным током, выражающийся формулой

где Емакс и Емин - соответственно максимальное и минимальное значения освещенности, за период ее колебания, лк, Еср - среднее значение освещенности за этот же период, лк.

Расчет коэффициента пульсации следует проводить инженерным методом, приведенным в Справочной книге по светотехнике.

Местное освещение - освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.

Общее освещение - освещение, при котором светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению оборудования (общее локализованное освещение).

Освещение безопасности - освещение для продолжения работы при аварийном отключении рабочего освещения.

Oтраженная блескость - характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего, определяющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающего контраст между объектом и фоном.

Показатель дискомфорта М - критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, выражающийся формулой

где Lс - яркость блеского источника, кд/м2,

w - угловой размер блеского источника, стер,

j0 - индекс позиции блеского источника относительно линии зрения,

Lад - яркость адаптации, кд/м2.

При проектировании показатель дискомфорта рассчитывается инженерным методом.

Показатель ослепленности - критерий оценки слепящего действия осветительной установки, определяемый выражением

Р = (S - 1)1000,

где S - коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения.

Рабочее освещение - освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.

Фон - поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.

Фон считается:

светлым - при коэффициенте отражения поверхности более 0,4,

средним - то же от 0,2 до 0,4,

темным - то же менее 0,2.

Цветопередача - общее понятие, характеризующее влияние спектрального состава источника света на зрительное восприятие цветных объектов, сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.

Цилиндрическая освещенность Ец - характеристика насыщенности помещения светом. Определяется как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, радиус и высота которого стремятся к нулю. Расчет цилиндрической освещенности производится инженерным методом.

Эвакуационное освещение - освещение для эвакуации людей из помещения при аварийном отключении рабочего освещения.


ПРИЛОЖЕНИЕ Б

(Обязательное)

Эксплуатационные группы светильников


Приложение В

(Обязательное)

Методика расчета показателя ослепленности для железнодорожных станций

Показатель ослепленности рассчитывают для машинистов маневровых локомотивов в связи с ответственностью их за безопасность маневровых передвижений:

                                      (В.1)

где Eзp - освещенность на зрачке машиниста, лк;

q - угол действия блеского источника, град;

Lф - яркость фона, кд/м2.

Для каждого конкретного случая определяют q, Езp, Lф.

Угол действия блеского источника

q = 90° - a,

где a - направление максимальной силы света светильника, град.

Освещенность на зрачке машиниста можно измерить или рассчитать, пользуясь кривой силы света светильника, по уравнению

где I - максимальная сила cвeтa светильника, кд,

l - расстояние от светильника вдоль оси междупутья, на котором сила света максимальна, м;

l = (H - 3,5) tg a,

где Н - высота установки светильника над уровнем головки рельса, м;

3,5 - высота расположения глаз машиниста над уровнем головки рельса, м.

Яркость фона

Lф = Еr/p = 0,032Е,

где Е - минимальная (или нормированная) освещенность на поверхности междупутья, которую обеспечивает осветительная установка;

r - коэффициент отражения поверхности междупутья (принимается равным 0,1).

По уравнению (В.1) определяют показатель ослепленности. Полученный показатель ослепленности сравнивают с допустимым Рдоп = 800. Если Р > Рдоп, тo это значит, что слепящее действие осветительной установки превышает допустимое. Окончательно принимается вариант, для которого показатель ослепленности не превышает допустимого.

Приложение Г

(Обязательное)

Извлечения из СНиП 23-05-95

4.1 Нормированные значения освещенности в люксах, отличающиеся на одну ступень, следует принимать по шкале 0,2; 0,3; 0,5; 1; 2; 3; 4; 5; 6; 7; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500; 2000; 2500; 3000; 3500; 4000; 4500; 5000.

7.7 При наличии в одном помещении рабочих и вспомогательных зон следует предусматривать локализованное общее освещение (при любой системе освещения) рабочих зон и менее интенсивное освещение вспомогательных зон, относя их к разряду VIIIa.

7.9 Отношение максимальной освещенности к минимальной не должно превышать для работ I - III разрядов при люминесцентных лампах 1,3, при других источниках света - 1,5, для paбот разрядов IV - VII - 1,5 и 2,0 соответственно.

Неравномерность освещенности допускается повышать до 3,0 в тех случаях, когда по условиям технологии светильники общего освещения могут устанавливаться только на площадках, колоннах или стенах помещения.

7.10 В производственных помещениях освещенность проходов и участков, где работа не проводится, должна составлять не более 25 % нормируемой освещенности, создаваемой светильниками общего освещения, но не менее 75 лк при разрядных лампах и не менее 30 лк при лампах накаливания.

7.12 Показатель ослепленности не ограничивается для помещений, длина которых не превышает двойной высоты подвеса светильников над полом, а также для помещений с временным пребыванием людей и для площадок, предназначенных для прохода или обслуживания оборудования.

7.13 Для местного освещения рабочих мест следует использовать светильники с непросвечивающими отражателями. Светильники должны располагаться таким образом, чтобы их светящие элементы не попадали в поле зрения работающих на освещаемом рабочем месте и на других рабочих местах.

Местное освещение рабочих мест, как правило, должно быть оборудовано регуляторами освещения.

Яркость рабочей поверхности не должна превышать значений, указанных в таблице 6.

Таблица 6

Площадь рабочей поверхности, м2

Наибольшая допустимая яркость, кд/м2

Менее 1 × 10-4

2000

От 1 × 10-4 до 1 × 10-3

1500

"     1 × 10-3 "    1 × 10-2

1000

"     1 × 10-2 "    1 × 10-1

750

Более 1 × 10-1

500

7.14 Коэффициент пульсации не ограничивается:

при частоте питания 300 Гц и более,

для помещений с периодическим пребыванием людей при отсутствии в них условий для возникновения стробоскопического эффекта.

В помещениях, где возможно возникновение стробоскопического эффекта, необходимо включение соседних ламп в 3 фазы питающего напряжения или включение их в сеть с электронными пускорегулирующими аппаратами.

7.24 В помещениях, где необходимо обеспечить цилиндрическую освещенность, средневзвешенный по поверхности коэффициент отражения стен должен быть не менее 40 %, а потолка - не менее 50 %.

7.26 Показатель дискомфорта не ограничивается для помещений, длина которых не превышает двойной высоты установки светильников над полом.

Приложение Д

(Обязательное)

Нормируемые показатели освещения основных общественных, жилых и вспомогательных зданий, а также общепромышленных помещений и сооружений

Таблица Д.1 Нормируемые показатели освещения основных общественных, жилых, вспомогательных зданий, а также сопутствующих производственных помещений для предприятий бытового обслуживания

Помещения

Плоскость нормирования (Г - горизонтальная, В - вертикальная) освещенности

Освещенность рабочих поверхностей, лк

Цилиндрическая освещенность, лк

Показатель дискомфорта М, не более

Коэффициент пульсации освещенности, %, не более

при комбинированном освещении

при общем освещении

1

2

3

4

5

6

7

Здания управлений, конструкторских и проектных организаций, научно-исследовательских учреждений













1 Кабинеты и рабочие комнаты, проектные кабинеты

Г-0,8

400/200

300

-

60/40

15/20

2 Проектные залы и комнаты, конструкторские, чертежные бюро

Г-0,8

600/400

500

-

40

10/20

3 Машинописные и машиносчетные бюро

Г-0,8

500/300

400

-

60/40

10/20

4 Читальные залы

Г-0,8

400/200

300

100

60/40

10/20

5 Конференц-залы, залы заседаний

Г-0,8

-

200

75

60

15

6 Кулуары (фойе)

Пол



150

50

90

-

7 Лаборатории органической и неорганической химии, препараторские

Г-0,8

750/300

300

-

40

15/20

8 Аналитические лаборатории

Г-0,8

1000/300

400

-

40

10/20

9 Весовые

Г-0,8

750/300

300

-

40

15/20

10 Термостатные, лаборатории термические, физические спектрографические, стилометрические, фотометрические, микроскопные, рентгеновские, рентгеноструктурного анализа, механические и радиоизмерительные, электронных устройств

Г-0,8

750/300

300

-

40

15/20

11 Фотокомнаты, дистилляторные, стеклодувные

Г-0,8

-

200

-

60

20

12 Архивы проб, хранение реактивов

В-1,0

-

100

-

60

-

13 Моечные

Г-0,8

-

300

-

40

15

Санатории, дома отдыха













14 Палаты и спальные комнаты

Г-0,8

-

150

-

25

15

Предприятия общественного питания













15 Обеденные залы, буфеты

Г-0,8

-

200

75

60

15

16 Раздаточные

Г-0,8

-

300

-

40

15

17 Горячие цехи, холодные цехи, доготовочные и заготовочные цехи

Г-0,8

-

200

-

60

15

18 Моечные кухонной и столовой посуды, помещения для резки хлеба, помещение заведующего производством

Г-0,8

-

200

-

60

20

Предприятия бытового обслуживания населения













19 Бани













а) ожидальные-остывочные

Г-0,8

-

200

-

90

20

б) раздевальные

Г-0,8

-

200

-

-

-

в) моечные, душевые

Пол

-

75

-

-

-

г) бассейны

Пол

-

150

-

-

-

д) парильные

Пол

-

75

-

-

-

20 Прачечные













а) отделения приема и выдачи белья:













прием с меткой и учет, выдача

Г-0,8

-

200

-

60

20

хранение белья

В-1,0

-

75

-

60

20

б) стиральные отделения:













стирка механическая и приготовление растворов

Пол

-

200

-

60

20

стирка ручная

То же

-

200

-

60

20

хранение стиральных материалов

"

-

50

-

-

-

в) сушильно-гладильные отделения













механические

Г-0,8

-

200

-

60

15

ручные

Г-0,8

-

300

-

40

15

г) отделения разборки, починки и упаковки белья

Г-0,8

-

200

-

60

20

21 Пункты химической чистки одежды













а) помещения приема и выдачи белья

Г-0,8

-

200

-

60

20

б) помещения химической чистки

Г-0,8

-

200

-

60

20

в) помещения выведения пятен

Г-0,8

2000/200

500

-

60/40

10/20

г) помещения для хранения химикатов

Г-0,8

-

75

-

-

-

22 Пункты ремонта одежды













а) помещения ремонта одежды

Г-0,8

2000/750

750

-

40

10/20

б) помещения подготовки прикладных материалов

Г-0,8

-

300

-

40

15

в) утюжные, декатировочные

Г-0,8

-

300

-

40

15

Гостиницы













23 Бюро обслуживания

Г-0,8

-

200

-

60

15

24 Помещения дежурного обслуживающего персонала

Г-0,8

-

200

-

60

20

25 Гостиные

Г-0,8

-

150

-

90

-

26 Номера

Г-0,8

-

100

-

-

-

Помещения отдыха пассажиров













27 Комнаты матери и ребенка

Г-0,8

-

150

-

60

20

28 Комнаты длительного отдыха транзитных пассажиров

Г-0,8

-

100

-

-

-

Вспомогательные здания и помещения













29 Санитарно-бытовые помещения:













а) умывальные, уборные, помещения личной гигиены женщин, курительные

Пол

-

75

-

-

-

б) душевые, гардеробные, помещения для сушки, обеспыливания и обезвреживания одежды и обуви, помещения для обогревания работающих

Пол

-

50

-

-

-

30 Здравпункты:













а) ожидальные

Г-0,8

-

150

-

90

-

б) регистратура, комнаты дежурного персонала, кабинет заведующего

Г-0,8

-

200

-

60

15

в) кабинеты врачей, перевязочные

Г-0,8

-

300

-

15

15

г) процедурные кабинеты

Г-0,8

-

300

-

25

15

д) автоклавные, кладовые лекарственных и перевязочных средств

Г-0,8

-

150

-

-

-

Прочие помещения производственных, вспомогательных и общественных зданий













31 Вестибюли и гардеробные уличной одежды













а) в вузах, школах, театрах, клубах, общежитиях, гостиницах и главных входах в крупные промышленные предприятия и общественные здания

Пол

-

150

-

-

-

б) в прочих промышленных, вспомогательных и общественных зданиях

Пол

-

75

-

-

-

в.) вестибюли в жилых зданиях

Пол

-

30

-

-

-

32 Лестницы:













а) главные лестничные клетки общественных, производственных и вспомогательных зданий

Пол (площадки, ступени)

-

100

-

-

-

б) лестничные клетки жилых зданий

То же

-

10

-

-

-

в) остальные лестничные клетки

"

-

50

-

-

-

33 Лифтовые холлы:













а) в общественных, производственных и вспомогательных зданиях

Пол

-

75

-

-

-

б) в жилых зданиях

То же

-

20

-

-

-

34 Коридоры и проходы:













а) главные коридоры и проходы

"

-

75

-

-

-

б) поэтажные коридоры жилых зданий

"

-

20

-

-

-

в) остальные коридоры

"

-

50

-

-

-

35 Машинные отделения лифтов и помещения для фреоновых установок

Г-0,8

-

30*

-

-

-

36 Чердаки

Пол

-

5*

-

-

-

* Норма дана для ламп накаливания

Примечания

1 Показатель дискомфорта, регламентируемый для ограничения слепящего действия в осветительных установках должен обеспечиваться у торцевой стены на центральной оси помещения на высоте 1,5 м от пола.

2 При дробном обозначении освещенности, приведенной в графе 3, в числителе указана норма освещенности от общего и местного освещения на рабочем месте, а в знаменателе - освещенность от общего освещения по помещению.

3 При дробном обозначении показателя дискомфорта, приведенного в графе 6, в числителе указана норма для общего освещения в системе комбинированного освещения, а в знаменателе - для системы одного общего освещения.

4 При дробном обозначении коэффициента пульсации, приведенного в графе 7, в числителе указана норма для местного освещения или одного общего освещения; а в знаменателе - для общего освещения в системе комбинированного.


Таблица Д.2 Нормируемые показатели освещения общепромышленных помещений и сооружений

Помещения и производственные участки, оборудование, сооружение

Рабочая поверхность и плоскость, на которой нормируется освещенность

Разряд зрительной работы по таблице 1 СНиП 23-05-95

Нормируемая освещенность, лк

Показатель ослепленности Р, не более

Коэффициент пульсации, %, не более

Дополнительные указания

При общем освещении

При комбинированном освещении

всего

от общего

1

2

3

4

5

6

7

8

9

Склады

















1 Склады, кладовые масел, лакокрасочных материалов:

















а) с разливом на складе

Г-пол

VIIIб

75

-

-

-

-



б) без разлива на складе

Г-пол

VIIIв

50

-

-

-

-



2 Склады, кладовые химикатов, карбида кальция, кислот, щелочей и т.п.

Г-пол

VIIIв

50

-

-

-

-



3 Склады, кладовые металла, запасных частей, ремонтного фонда, готовой продукции, деталей ожидающих ремонта, инструментальные

Г-пол

VIIIб

75

-

-

-

20



4 Склады со стеллажным хранением:















В зонах хранения стеллажных складов с автоматическими кранами-штаберами устройство рабочего освещения не требуется, необходимо лишь аварийное освещение троллеев и дежурное освещение проходов между стеллажами

а) экспедиция приема и выдачи груза

Г-0,8 м от пола

IVв

200

400

200

40

20

б) транспортно-распорядительная система

Г-пол

Vв*

150

-

-

40

20

в) зона хранилища:

Г-пол

VIIIв

50

-

-

-

-

на ячейках и валах

В

VIIIб

75

-

-

-

-

на стрелках

В

IVб

200

-

-

40

20

5 Склады, кладовые, открытые площадки под навесом баллонов газа

Г-пол

VIIIв

50

-

-

-

-



6 Склады громоздких предметов и сыпучих материалов (песка, цемента и т.п.)

Г-пол

VIIIб

75

-

-

-

-



7 Грузоподъемные механизмы (кран-балки, тельферы, мостовые краны и т.п.)

















в помещении

Г, В - пульт управления

VIIIв

50

-

-

-

-



В - крюк крана, площадки приема и подачи оборудования и деталей

VIIIв

50

-

-

-

-



вне зданий

Г, В - пульт управления

X

30

-

-

-

-



В - крюк крана

XII

10

-

-

-

-



Г - площадки приема и подачи оборудования, материалов, деталей

XII

10

-

-

-

-



8 Сливно-наливные эстакады

Г - пол площадки

XIII

5

-

-

-

-



Г - горловина цистерны

XI

20

-

-

-

-



Электропомещения

















9 Помещения распределительных устройств, диспетчерские, операторные, (электро-) щитовые:















Предусмотреть розетки для переносного освещения

а) с постоянным пребыванием людей

Г - 0,8 м от пола



200

-

-

40

20

Г - стол оператора

IIIв

300

750

200



20/15



Г, В - 1,5 м, панели, пульты управления, шкалы приборов

IVг*

150

-

-

-

20



В - 1,5 м, задняя сторона щита

VIIIв

50

-

-



-



б) с периодическим пребыванием людей

Г - 0,8 м от пола



150

-

-

40

20



Г, В - 1,5 м, панели, пульты управления, шкалы приборов

IVг*

150

-

-



20



В - 1,5 м, задняя сторона шита

VIIIв

50

-

-



-



10 Пульты и щиты управления:

















а) в помещениях с измерительной аппаратурой

Г-0,8, шкалы приборов В-1,5 м

IVг*

150

-

-

40

20

Предусмотреть розетки для переносного освещения

б) без измерительной аппаратуры

Г-0,8 м

VI*

150

-

-

40

20



В-1,5 м, рычаги, рукоятки, кнопки

б) вне зданий

В-1,5 м, рычаги, рукоятки, кнопки

IX

50

-

-

-

-



11 Отдельно стоящие приборы контроля в помещениях:

















а) с постоянным наблюдением

Г, В - шкала приборов

IVг

200

-

-

40

20



б) с периодическим наблюдением

То же

IVг*

150

-

-

40

20



в) вне зданий

"

50

-

-

-

-



12 Помещения и камеры трансформаторов, реакторов, статических конденсаторов, аккумуляторов

В-1,5 м

VIIIб

75

-

-

-

-



13 Электромашинные помещения

















с постоянным пребыванием людей

Г-0,8 м от пола

IVг

200

-

-

40

20



В-1,5 м на щитах

с периодическим пребыванием людей

Г-0,8 м от пола

IVг*

150

-

-

40

20



В-1,5 м на щитах

14 Электрощитовые общественных зданий

Г-0,8 м от пола

VIIIб

75

-

-

-

-



В-1,5 на щитах

Котельные

















15 Запорная и регулирующая арматура

















в помещениях

В - на топках, задвижках, вентилях, клапанах, рычагах, затворах, петлях бункеров и т.д.

VIIIб

75

-

-

-

20



вне зданий

То же

X

30

-

-

-

-



16 Лошадки и лестницы котлов и экономайзеров, проходы за котлами

Г-пол

VIIIв

50

-

-

-

-



17 Помещение топливоподачи

Г-0,8 м от пола

VI*

150

-

-

40

20



18 Помещения дымососов, вентиляторов, бункерное отделение

Г, В-0,8 м от пола

VI*

150

-

-

40

20



19 Конденсационная, химводоочистка, бойлерная, деаэраторная, зольное помещение

Г-пол

VIIIб

75

-

-

-

-



20 Помещение химводоочистки и генераторная

Г-пол

VIIIв

50

-

-

-

-



21 Надбункерное помещение

Г-0,8 м от пола

VIIIв

50

-

-

-

-



Помещения инженерных сетей и прочие технические помещения

















22 Машинные залы насосных (технологические, по перекачке воды и нефтеблочные кустовые насосные станции и т.п.), воздуходувные

Г-0,8 от пола



200





40

20

Предусмотреть розетки для переносного освещения

а) с постоянным дежурством персонала

В - на шкалах приборов контроля

IVг*

150





40

20



Г - стол машиниста

IIIг

200

400

200

40

20/15



б) без постоянного дежурства персонала

Г-0,8 от пола



150

-

-

40

20



В - на шкалах приборов контроля

IVг*

150











23 Помещения для кондиционеров, тепловые пункты

Г-0,8 м от пола

VI*

150

-

-

40

20

Предусмотреть розетки для переносного освещения

24 Компрессорные (блоки, станции, помещения, залы)















То же

а) с постоянным дежурством персонала

Г - 0,8 м от пола



200





40

20



В - на шкалах приборов, щите управления компрессором

IVг*

150

-

-



20



Г - стол машиниста

IIIг

200

400

200

40

20/15



б) без постоянного дежурства персонала

Г-0,8 м от пола



150

-

-

40

20



В - на шкалах приборов, на щите управления

IVг*

150

-

-







Помещения инженерных сетей

















25 Вентиляционные помещения и установки

















а) камеры вытяжных и приточных вентиляторов

Г-0,8 м от пола

VIIIв

50

-

-

-

-



б) отсеки для калориферов и фильтров

Г-0,8 м от пола

VIIIг

20

-

-

-

-



26 Галереи и тоннели токопроводов, транспортеров, конвейеров

Г-пол

VIIIг

20

-

-

-

-



27 Тоннели кабельные, теплофикационные, масляные, пульповодов, водопроводные

Г-пол

VIIIг

20

-

-

-

-



Предприятия по обслуживанию автомобилей

















28 Осмотровые канавы:

















в помещении

Г - днище машины

Vб*

150

-

-

40

20

Предусмотреть розетки для переносного освещения

вне зданий

То же



100

-

-

-

20

29 Участок технического обслуживания и технического ремонта легковых автомобилей**

Г-0,8 м от пола



200

-

-

40

20



30 Участки технического обслуживания грузовых автомобилей и автобусов**

Г-0,8 м от пола



150

-

-

40

20



31 Слесарно-механический участок

Г-0,8 м от пола

-

300

-

-

40

20



32 Открытые стоянки, площадки для хранения автомобилей:

















а) без подогрева

Г - на покрытии

XIV

2

-

-

-

-



б) с электрическим, газовым, воздушным и другим видом подогрева

То же

ХIII

5

-

-

-

-



33 Помещение хранения автомобилей**

Г-пол

VIIIв

50

-

-

-

-



* Освещенность снижена на одну ступень шкалы, так как оборудование не требует постоянного обслуживания или вследствие кратковременного пребывания людей в помещении.

** Тип светильника следует принимать в соответствии с требованиями пунктов 7.4.32 - 7.4.35 ПУЭ.

Примечания

1 Наличие нормируемых значений освещенности в графах обеих систем освещения указывает на возможность применения одной из систем. Предпочтительным является применение системы комбинированного освещения.

2 При дробном обозначении коэффициента пульсации в числителе указывается нормируемая величина для общего освещения в системе комбинированного, а в знаменателе - для местного освещения или одного общего.

Приложение Д составлено по материалам ВНИСИ и НПСП «Светосервис», опубликованным в журнале «Светотехника», 1995, № 11 - 12.


Приложение Е

(Обязательное)

Порядок расчета показателя дискомфорта

Применяемые для освещения вагонов светильники с люминесцентными лампами и плафоны матированного или молочного стекла с лампами накаливания, как правило, имеют косинусное светораспределение. Сила света светильника в данном направлении

I? - Io cos a,

Io - осевая сила света светильника, кд;

a - угол между осью светильника и данным направлением, град.

Для этих светильников отношение светового потока в нижнюю полусферу Фп к световому потоку светильника Фсп от 0,76 до 1,0.

Показатель дискомфорта

Где Мг - показатель дискомфорта для светильников с заданным светораспределением, зависящий от геометрических размеров помещения, коэффициентов отражения r потолка, стен, пола (r определяется из таблицы Д.1).

Показатель дискомфорта для указанных выше параметров находится из таблицы Д.2;

s - размер выходного отверстия светильника, м2,

Фп - световой поток в нижнюю полусферу, клм.

Для светильников с люминесцентными лампами типов ЛБ 40 и ЛБ 20 и плафонов матированного или молочного стекла с лампами накаливания Фп » 0,8Фсв, а для светильников с люминесцентными рефлекторными лампами Фп » Фсв.

Таблица Е.1

Отражающая поверхность

Цвет / значение r в зависимости от варианта внутреннего оформления пассажирских вагонов

I

II

III

IV

V

VI

VII

Потолок

Б/0,76

Б/0,76

Б/0,76

Б/0,76

Б/0,76

Б/0,76

Б/0,76

Степи

Ж-з/0,54

С-с/0,67

С-с/0,56

Б-с/0,63

З-г/0,76

Ж/0,76

Б/0,67

Пол

З-г/0,24

З-г/0,24

З-г/0,24

З-г/0,24

З-г/0,24

К-о/0,14

К-о/0,13

Примечание - Б - белый; Ж-з - желто-зеленый, С-с - светло-серый, С - серый, Б-с - белый с серыми вкрапинами, З-г - зелено-голубой, Ж - желтый, К-о - красно-оранжевый

Таблица Е.2

Относительные размеры помещения

Значение Мг в зависимости от коэффициентов отражения стен/отражения пола

1

2

3

4

5

6

7

8

9

0,5

2

11

7

11

9

10

6

8

3

14

9

13

11

12

6

11

4

14

10

14

12

13

7

12

6

15

11

15

12

14

7

11

8

16

11

15

12

15

8

13

1

2

12

8

11

9

10

6

8

3

14

10

14

12

13

7

11

4

15

11

15

12

14

8

12

6

16

12

16

13

15

8

12

8

17

12

16

13

16

9

14

2

2

12

8

12

10

11

6

9

3

15

11

15

12

14

8

12

4

17

12

16

13

15

9

13

6

18

13

17

15

17

10

14

8

19

14

18

15

17

10

15

12

19

14

19

16

18

10

16

16

20

14

19

16

19

11

17

20

20

15

19

16

19

11

18

30

20

15

20

17

20

11

19

4

2

13

10

12

10

12

7

10

3

16

12

16

13

15

8

11

4

19

14

18

15

17

11

15

6

21

16

20

17

19

13

17

8

22

16

21

18

20

14

18

12

23

17

22

19

21

14

18

16

23

17

22

19

21

14

19

20

23

17

22

19

21

14

19

30

24

18

23

20

22

15

19

8

4

19

14

19

16

18

12

19

6

22

17

21

18

20

14

23

8

24

17

23

19

22

14

24

12

24

18

23

20

22

15

24

Примечания

1 a и б - ширина и длина помещения, h - расстояние от горизонтальной плоскости, расположенной на высоте 1,5 м от пола, до плоскости выходного отверстия светильника, м.

2 Для а/h и b/h, отличных от указанных в таблице, Mт следует брать из граф для a/h, b/h, близких к заданным.

3 Коэффициент отражения потолка 0,76.



Ключевые слова: нормы искусственного освещения, освещенность, яркость, показатель ослепленности, коэффициент пульсации, производственные объекты железнодорожного транспорта, подвижной состав.



Исполнители:

Заместитель директора ВНИИЖТ, к.т.н.                              К.М. Раков

Руководитель группы стандартизации                                  Л.И. Кончугова

Заведующий отделением охраны труда, к.т.н.                      В.И. Ищенко

Руководитель темы, старший научный сотрудник               Н.И. Харитонова

Старший научный сотрудник                                                 Л.Ф. Хрущев

Научный сотрудник                                                                 В.А. Хрущева

Соисполнители:

Заместитель директора ВНИИЖГ, д.м.н.                             С.В. Суворов

Заведующий отделом гигиены труда, д.м.н                          И.Ф. Боярчук

Заведующая лабораторией цветового зрения, к.м.н.            Т.Л. Соснова

СОГЛАСОВАНО

Заместитель руководителя Департамента электрификации и электроснабжения МПС РФ МПС



Заместитель руководителя Департамента вагонного хозяйства МПС РФ

Г.Б. Якимов



B.C. Силин

Руководитель Департамента социальной политики и охраны труда МПС РФ



Заместитель руководителя Департамента локомотивного хозяйства МПС РФ

М.А. Абдуллаев



А.М. Кривной

Письмо № ЦБТ-16 от 17.09.98





Заместитель руководителя Департамента управления перевозками МПС РФ



Заместитель руководителя Департамента пассажирских сообщений МПС РФ

В.В. Ипатов



А.Д. Емельянов

Заместитель Главного санитарного врача железнодорожного транспорта



Заместитель руководителя Департамента безопасности движения и экологии МПС РФ

Ю.И. Недомерков



В.К. Иванов

Письмо № ЦУВСС-6-51 от 07.08.98





Начальник Управления экспертизы проектов и смет при МПС РФ



Заместитель руководителя Департамента пути и сооружений МПС РФ

С.В. Моргаев



Н.П. Кемеж

Письмо № 12А/49 от 19.08.98





Заместитель руководителя Департамента грузовой и коммерческой работы МПС РФ



Заместитель Генерального директора АО «Желдорреммаш»

А.Н. Иловайский



А.И. Чумаченко

Президиум ЦК Российского профсоюза железнодорожников и транспортных строителей



Заместитель руководителя Департамента технической политики МПС РФ

Постановление № 09.08 от 21.10.98



Ю.А. Юрченко







© 2013 Ёшкин Кот :-)
