СОГЛАСОВАНО

УТВЕРЖДЕН

Главный инженер
Главное производственно-техническое
управление по строительству
_______________ В.Г. Чумаченко
"04" XII 1985 г.

Приказом Министерства энергетики
и электрификации СССР
№ 31а от 06.03.1986



ЛИСТ УТВЕРЖДЕНИЯ

Фланцы плоские для трубопроводов
тепловых и атомных электростанций
ОСТ 34-42-836-86

ПТИ "Энергомонтажпроект"
Главный инженер



Ю.С. Бережной

ПТИ "Энергомонтажпроект"
Ленинградский филиал
Главный инженер



Л.М. Щагин

Заведующий отделом
разработки стандартов и
технических условий



В.И. Есарев

Главный конструктор проекта



Е.И. Соколов

Руководитель бригады



Б.И. Корчагов

Конструктор III кат.



Е.А. Голубева

Инженер



М.В. Морозюк

Ст. техник



Е.И. Скворцова





СОГЛАСОВАНО:

B.О. Союзэнергомонтаж"
Зам. начальника
_____________Ю.Т. Салимов

ВГНИПИИ "Атомтеплоэлектропроект"
Главный инженер
____________ В.Н. Охотин

Трест "Теплоэнергооборудование"
Главный инженер
____________ В.Н. Дробный



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПРИКАЗОМ Министерства энергетики и электрификации СССР от 06. 03. 1986г. № 31а

ИСПОЛНИТЕЛИ

Лен. филиал ПТИ "Энергомонтажпроект"

В.И. Есарев; Е.И. Соколов; Б.И. Корчагов;

Е.А. Голубева; М.В. Морозюк; Е.И. Скворцова



СОГЛАСОВАН:



B.О. Союзэнергомонтаж"

Ю.Т. Салимов

ВГНИПИИ "Атомтеплоэлектропроект"

В.Н. Охотин

Трест "Теплоэнергооборудование"

В.Н. Дробный







ОТРАСЛЕВОЙ СТАНДАРТ



ФЛАНЦЫ ПЛОСКИЕ ДЛЯ
ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

(Ограничение ГОСТ 12820-80)

ОКП 37.9941

ОСТ
34-42-836-86

Введен впервые

Приказом Министерства энергетики и электрификации СССР от 06.03.1986 № 31а срок установлен с 01.06.86 до 30.06.91

1. Настоящий стандарт распространяется на плоские фланцы с соединительным выступом по ГОСТ 12820-80 на условное давление Ру от 0,25 до 2,5 МПа включительно (от 2,5 до 25 кгс/см2) для трубопроводов тепловых и атомных электростанций.

2. Плоские фланцы предназначены для трубопроводов, на которые распространяются "Правила пара и горячей воды" и СНиП 3.05.05-84.

3. Предельные значения рабочего давления и температуры среды для применения фланцев должны соответствовать указанным в табл. 1.

Таблица 1

Условное давление Ру,
МПа (кгс/см2)

Рабочее давление Рраб, МПа (кгс/см2) для фланцев из стали

В Cт 3 сп 5при температуре среды, °С

09Г2С - 12 при температуре среды, °С

12Х18Н10Tпри температуре среды, °С

200

250

300

200

250

300

350

200

300

0,25 (2,5)

0,25 (2,5)

0,23 (2,3)

0,19 (1,9)

0,25 (2,5)

0,23 (2,3)

0,19 (1,9)

0,17 (1,7)

0,25 (2,5)

0,23 (2,3)

0,63 (6,3)

0,60 (6,0)

0,54 (5,4)

0,48 (4,8)

0,60 (6,0)

0,54 (5,4)

0,48 (4,8)

0,40 (4,0)

0,60 (6,0)

0,54 (5,4)

1,00 (10,0)

1,00 (10,0)

0,90 (9,0)

0,75 (7,5)

1,00 (10,0)

0,90 (9,0)

0,75 (7,5)

0,66 (6,6)

1,00 (10,0)

0,90 (9,0)

1,60 (16,0)

1,60 (16,0)

1,40 (14,0)

1,20 (12,0)

1,60 (16,0)

1,40 (14,0)

1,20 (12,0)

1,10 (11,0)

1,60 (16,0)

1,40 (14,0)

2,50 (25,0)

2,50 (25,0)

2,30 (23,0)

1,90 (19,0)

2,50 (25,0)

2,30 (23,0)

1,90 (19,0)

1,70 (17,0)

2,50 (25,0)

2,30 (23,0)

Примечание: До освоения фланцев из стали марки 09Г2С для изготовления фланцев применять листовую сталь марки 17Г1С категории 12 по ГОСТ 5520-79.

Измененная редакция. Изм. № 1

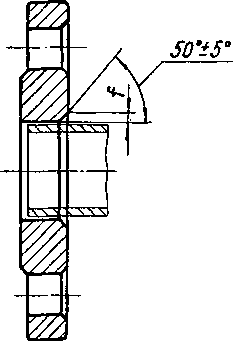

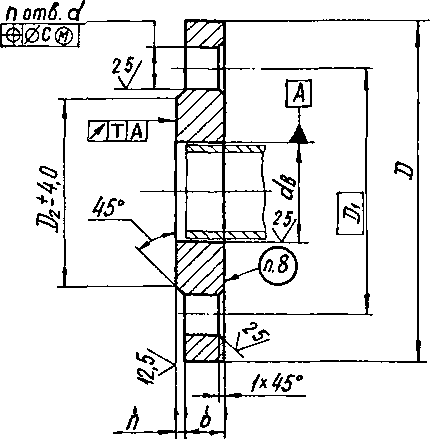

4. Конструкция и размеры плоских фланцев должны соответствовать указанным на чертеже и в табл. 2.

Исполнение 1

Исполнение 2

Измененная редакция. Изм. № 1

Таблица 2

Размеры в мм

Обозначение фланца

Условное давление Ру, МПа (кгс/см2)

Условный проход, Dy

Исполнение

D

D1

D2

dв

b

h

d

f

с

т

n

Номин. диаметр резьбы болтов или шпилек

Масса, кг

Номин.

Номин.

Номин.

Номин.

Номин.

Пред. откл.

01

0,10 и 0,25

(1,0 и 2,5)

600

1

755

705

610

630

20

5

± 2

26

-

2,0

0,60

20

M24

21,35

02

700

860

810

775

720

21

24

29,15

03

800

975

920

880

820

30

3,0

М27

36,63

04

1000

1175

1120

1080

1020

25

0,80

28

52,58

05

1200

1375

1320

1280

1220

32

62,36

06

1400

1575

1520

1480

1420

27

36

77,60

07

1600

1785

1730

1690

1620

1,00

40

94,30

08

0,60 (6,0)

32

120

90

70

39

13

2

± 1

14

2,0

0,20

4

М12

1,01

09

40

130

100

80

46

3

± 2

1,21

10

50

140

110

90

59

1,33

11

65

160

130

110

78

0,25

1,63

12

80

185

150

128

91

15

18

М16

2,44

13

100

205

170

148

110

2,85

14

116

2,73

15

125

235

200

178

135

17

0,30

8

3,88

16

142

3,68

17

150

260

225

202

154

4,63

18

161

4,39

19

170

4,09

20

200

315

280

258

222

19

0,40

5,89

21

250

370

335

312

273

20

12

7,67

22

300

435

395

365

325

4

22

М20

10,28

23

350

485

445

415

377

22

0,50

12,58

24

400

535

495

465

426

24

16

15,20

25

500

610

600

570

530

25

19,72

26

600

755

705

670

650

5

26

0,60

20

М24

26,24

27

700

860

810

775

720

27

24

36,68

28

800

975

920

880

820

30

3,0

М27

46,14

29

1000

1175

1120

1080

1020

31

1,00

28

64,36

30

1,00 (10,0)

32

135

100

78

39

14

2

± 1

18

2,0

0,20

4

М16

1,40

31

40

145

110

88

46

15

3

± 2

1,71

32

50

160

125

102

59

0,25

2,06

33

65

180

145

122

78

17

2,80

34

80

195

160

133

91

3,19

35

100

215

180

158

110

19

8

3,96

36

116

3,81

37

125

245

210

184

135

21

0,30

5,40

38

142

22

5,15

39

150

280

240

212

154

М20

6,92

40

161

6,62

41

170

6,24

42

200

335

295

268

222

0,40

8,05

43

250

390

350

320

273

23

12

10,65

44

300

440

400

370

325

24

4

1Z90

45

350

500

460

430

377

0,50

16

15,85

46

400

565

515

482

426

26

26

М24

21,56

47

500

670

620

585

530

28

26

20

27,70

48

600

780

725

685

630

31

5

30

3,0

0,60

М27

39,40

49

1,60 (16,0)

32

2

135

100

78

39

16

2

± 1

18

3 ± 0,3

2,0

0,20

4

М16

1,58

50

40

145

110

88

46

17

3

± 2

1,96

51

50

160

125

102

59

19

0,25

2,58

52

65

180

145

122

78

21

4 ± 0,3

3,42

53

80

195

160

133

91

3,71

54

100

215

180

158

110

23

8

4,73

55

116

4,55

56

125

245

210

184

135

25

0,30

6,38

57

142

6,08

58

150

280

240

212

154

22

М20

8,16

59

161

7,81

60

170

5 ± 0,3

7,36

61

200

335

295

268

222

27

6 ± 0,3

0,40

12

10,10

62

250

405

355

320

273

28

26

8 ± 0,3

М24

14,49

63

300

460

410

370

325

4

17,78

64

350

520

470

430

377

30

9 ± 0,3

0,50

16

22,88

65

400

580

525

482

426

34

30

3,0

М27

31,00

66

500

710

650

585

530

44

33

20

М30

57,01

67

600

840

770

685

630

45

5

39

10 ± 0,3

0,60

М36

80,30

68

2,50 (25,0)

32

135

100

78

39

18

2

± 1

18

3 ± 0,3

2,0

0,20

4

М16

1,77

69

40

145

110

88

46

19

3

± 2

2,18

70

50

160

125

102

59

21

0,25

2,71

71

65

180

145

122

78

4 ± 0,3

8

5,22

72

80

195

160

133

91

23

4,06

73

100

230

190

158

110

25

22

М20

5,92

74

116

5,72

75

125

270

220

184

135

27

26

0,30

М24

8,26

76

142

7,94

77

150

300

250

212

154

10,51

78

161

10,12

79

170

5 ± 0,3

9,63

80

200

360

310

278

222

29

6 ± 0,4

0,40

12

13,34

81

250

425

370

335

273

31

30

8 ± 0,4

3,0

М27

18,90

82

300

485

430

390

325

32

4

16

23,95

83

350

550

490

450

377

38

33

9 ± 0,5

0,50

М30

34,35

84

400

610

550

505

426

40

44,62

85

500

730

660

615

530

48

39

20

М36

67,30

Измененная редакция. Изм. № 1

Пример условного обозначения стального плоского приварного фланца с условным проходом De 32 мм, на условное давление Py 2,5 МПа (25 кгс/см2) из стали марки ВСт 3сп5:

Фланец 32 - 25 ВСт 3сп5. 68 ОCT 34-42-836-86.

5. Материал

5.1. Фланцев - сталь марки ВСт 3сп5 по ГОСТ 380-71;

болтов - сталь марки 35 по ГОСТ 1050-74 поставляются с гарантией механических свойств по классу прочности 6.6 согласно табл. 1 технических требований ГОСТ 1759-70;

гайки - сталь марки 35 по ГОСТ 1050-74. поставляются с гарантией механических свойств по классу прочности 6 согласно табл. 2 технических требований ГОСТ 1759-70.

5.2. Фланцев - сталь марки 09Г2С категории 12 по ГОСТ 19282-73;

болтов - сталь марки 35Х по ГОСТ 10702-78 поставляются с гарантией механических свойств по классу прочности 8.8 согласно табл. 1 технических требований ГОСТ 1759-70;

гайки - сталь марки 35Х по ГОСТ 4543-71 поставляются с гарантией механических свойств по классу прочности 10 согласно табл. 2 технических требований ГОСТ 1759-70.

5.3. Фланцев - сталь марки 12Х18Н10Т или 08Х18Н10Т по ГОСТ 2176-77;

болтов - сталь марки 12X18Н10Т по ГОСТ 5632-72 поставляются с гарантией механических свойств по группе 21 согласно табл. 3 технических требований ГОСТ 1759-70;

гайки - сталь марки 08X18Н10Т по ГОСТ 5632-72 поставляются с гарантией механических свойств по группе 21 согласно табл. 4 технических требований ГОСТ 1759-70.

6. Допускается для фланцев Dy > 200 мм расточка внутреннего диаметра по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм, для фланцев Dy ≤ 200 допускается выполнение внутреннего диаметра без зазора с трубой.

7. Предельные отклонения размеров: dB - по H14 (при получении штамповкой - по II классу ГОСТ 7505-74);

b - для штампованных фланцев, а также изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по II классу ГОСТ 7505-74, при этом допускается усиление шва, которое при определении предельного отклонения не учитывается;

Д1 - ± 1,4 мм при С = 2 мм;

± 2,2 мм при С = 3 мм;

d - по классу точности "грубый", варианту 3;

Д - по h 16; для штампованных фланцев, а также изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по II классу ГОСТ 7505-74.

Измененная редакция. Изм. № 1

8. Маркировать по ГОСТ 12820-80.

Измененная редакция. Изм. № 1

9. Остальные технические требования ГОСТ 12816-80.
