ОТРАСЛЕВОЙ СТАНДАРТ

КОМПЕНСАТОР ОСЕВОЙ ТРЕХЛИНЗОВЫЙ НА Ру ≤ 1,6 MПa (16 кгс/см2)

ОСТ
34-10-571-93

Конструкция и размеры

Дата введения 01.01.94

Настоящий стандарт распространяется на трехлинзовые осевые компенсаторы Ду от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 °С и для Ду ≤ 400 мм температурой до 425 °С.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ ТРЕХЛИНЗОВЫХ ОСЕВЫХ КОМПЕНСАТОРОВ

1.1. Конструкция и размеры трехлинзовых осевых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1.

1.2. Сварка автоматическая или полуавтоматическая в углекислом газе.

Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.

1.3. Неуказанные предельные отклонения размеров

1.4. Остальные технические требования по ОСТ 34-10-581 и ТУ 34.10.10581.

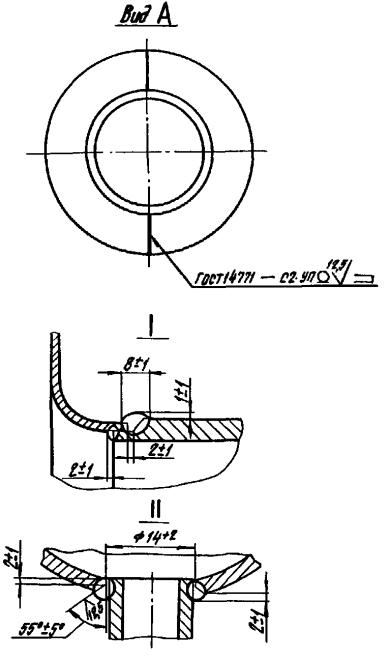

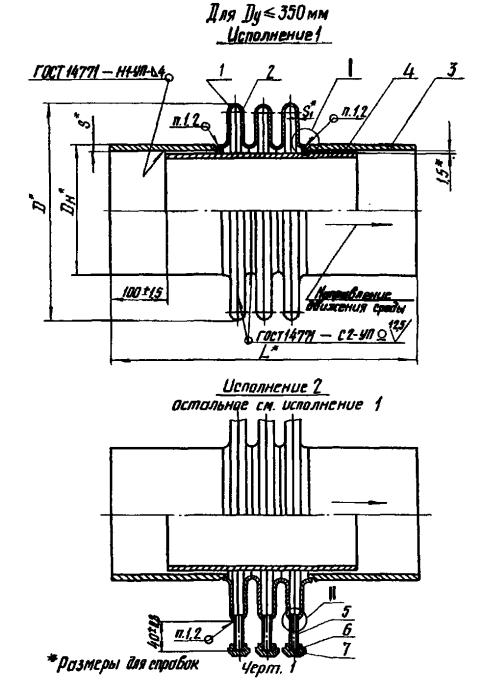

Чертеж 1

Чертеж 1

Таблица 1

Размеры в мм

Обозначение компенсатора

Давление условное Ру, МПа (кгс/см2)

Проход условный Dу

Dн

D

L

S

S1

Техническая характеристика

Масса, кг

Компенсирующая  способность Δ, мм

Жесткость линзы на сжатие, кн/см

Эффективная площадь, м2

Исполнение 1

Исполнение 2

01

ОСТ 34-10-571

0,6 (6)

100

108

259

492

4

2,5

15,0

12,85

0,025

10,3

10,6

02

125

133

284

14,60

0,033

12,7

13,0

03

150

159

309

5

16,45

0,041

15,3

15,6

04

200

219

369

7

20,70

0,065

22,2

22,5

05

250

273

422

8

16,5

24,60

0,091

30,1

30,4

06

300

325

473

28,40

0,121

35,6

35,9

07

350

377

525

9

32,15

0,155

44,9

45,2

08

400

426

575

35,70

0,193

52,2

52,6

09

450

478

627

7

39,50

0,235

51,5

51,8

10

500

530

679

8

43,30

0,282

60,7

61,0

11

600

630

779

50,60

0,385

71,5

71,8

12

700

120

869

57,10

0,490

82,2

82,5

13

800

820

967

9

64,40

0,623

99,6

99,8

14

900

920

1067

10

71,70

0,771

118,4

119,7

15

ОСТ 34-10-571

1000

1020

1167

592

3

79,00

0,934

161,0

161,3

16

ОСТ 34-10-571

1200

1220

1368

11

165,00

1,308

213,8

214,0

17

1400

1420

1568

14

190,00

1,745

287,6

287,9

18

1600

1620

1768

692

216,00

2,240

395,0

395,4

19

1800

1820

1968

10

241,70

2,800

352,0

352,4

20

2000

2040

2188

269,90

3,490

395,0

395,5

21

2200

2240

2388

12

295,40

4,790

490,0

490,5

22

1,0 (10)

100

108

260

492

4

12,0

22,55

0,025

11,5

11,7

23

125

133

285

25,65

0,033

13,9

14,2

24

150

159

310

5

28,90

0,041

17,1

17,4

25

200

219

370

7

36,40

0,065

25,0

25,3

26

250

273

423

8

43,25

0,091

32,7

33,0

27

300

325

474

49,90

0,121

38,5

38,3

28

350

377

526

9

56,50

0,155

49,2

42,5

29

400

426

576

62,70

0,193

54,7

55,0

30

ОСТ 34-10-571

450

478

628

7

69,40

0,235

55,0

55,3

31

500

530

680

8

76,00

0,282

65,6

65,9

32

600

630

780

88,90

0,385

76,3

76,6

33

1,0 (10)

1,6 (16)

700

720

872

4

10,5

246,00

0,490

98,8

99,0

34

800

820

970

9

278,00

0,623

118,2

118,5

35

900

920

1070

10

309,00

0,771

139,8

140,0

36

1000

1020

1170

592

341,00

0,934

183,6

184,0

37

1200

1220

1370

11

404,00

1,308

232,0

233,0

38

1400

1420

1570

14

467,00

1,745

308,0

309,0

39

1,6 (16)

100

108

262

492

4

9,0

55,20

0,025

13,9

14,2

40

125

133

287

62,75

0,033

16,5

16,9

41

150

159

312

5

70,70

0,041

20,3

20,6

42

200

219

372

7

89,20

0,065

29,0

29,3

43

250

273

425

8

106,00

0,091

37,3

37,6

44

300

325

476

122,20

0,121

43,4

43,7

45

ОСТ 34-10-571

350

377

528

9

138,45

0,155

55,1

55,4

46

ОСТ 34-10-571

400

426

578



10,5

154,0

0,193

62,0

62,3

47

450

478

630



7

170,0

0,235

62,3

62,6

48

500

530

682



8

186,0

0,282

73,0

73,4

49

ОСТ 34-10-571

600

630

782



218,0

0,385

86,3

86,6

Пример условного обозначения компенсатора трехлинзового осевого исполнения 1 Ру ≤ 0,6 МПа (6 кгс/см2) и Dу = 200 мм:

Компенсатор 0,6 (6)-200-1 04 ОСТ 34-10-571.

Таблица 2

Обозначение компенсатора

Поз 1

Полулинза

Кол. 4

Поз. 2

Полулинза

Кол. 2

Поз. 3

Патрубок

Кол. 2

Обозначение

Кол.

Обозначение

Кол.

Обозначение

01 ОСТ 34-10-571

1-01 ОСТ 34-10-569

2

1-01 ОСТ 34-10-570

4

2-01 ОСТ 34-10-569

02

1-02

1-02

2-02

03

1-03

1-03

2-03

04

1-04

1-04

2-04

05

1-05

1-05

2-05

06

1-06

1-06

2-06

07

1-07

1-07

2-07

08

1-08 ОСТ 34-10-570

4

1-01 ОСТ 34-10-571

2

2-08

09

1-09

1-02

2-09

10

1-10

103

2-10

11

1-11

1-04

2-11

12

1-12

1-05

2-12

13

1-13

1-06

2-13

14

1-14

1-07

2-14

15 ОСТ 34-10-571

1-15 ОСТ 34-10-570

1-08 ОСТ 34-10-571

2-15 ОСТ 34-10-569

16 ОСТ 34-10-571

1-16 ОСТ 34-10-570

1-09 ОСТ 34-10-571

2-16 ОСТ 34-10-569

17

1-17

1-10

2-17

18

1-18

1-11

2-18

19

1-19

1-12

2-19

20

1-20

1-13

2-20

21

1-21

1-14

2-21

22

1-22 ОСТ 34-10-569

2

1-22 ОСТ 34-10-570

4

2-01

23

1-23

1-23

2-02

24

1-24

1-24

2-03

25

1-25

1-25

2-04

26

1-26

1-26

2-05

27

1-27

1-27

2-06

28

1-28

1-28

2-07

29

1-29 ОСТ 34-10-571

4

1-15 ОСТ 34-10-571

2

2-08

30 ОСТ 34-10-571

1-30

1-16

2-09 ОСТ 34-10-569

31 ОСТ 34-10-571

1-31 ОСТ 34-10-570

1-17 ОСТ 34-10-571

2-10 ОСТ 34-10-569

32

1-52

1-18

2-11

33

1-33

1-19

2-12

34

1-34

1-20

2-13

35

1-35

1-21

2-14

36

1-36

1-22

2-15

37

1-37

1-23

2-16

38

1-38

1-24

2-17

39

1-39 ОСТ 34-10-569

2

1-39 ОСТ 34-10-570

4

2-01

40

1-40

1-40

2-02

41

1-41

1-41

2-03

42

1-42

1-42

2-04

43

1-43

1-43

2-05

44

1-44

1-44

2-06

45 ОСТ 34-10-571

1-45 ОСТ 34-10-569

1-45 ОСТ 34-10-570

2-07 ОСТ 34-10-569

46 ОСТ 34-10-571

1-46 ОСТ 34-10-570

1-25 ОСТ 34-10-571

2-08 ОСТ 34-10-569

47

1-47

1-26

2-09

48

1-48

1-27

2-10

49 ОСТ 34-10-571

1-49 ОСТ 34-10-570

1-28 ОСТ 34-10-571

2-11 ОСТ 34-10-569

Продолжение таблицы 2

Обозначение компенсатора

Поз. 4 Стакан Кол. 1

Поз. 5

Трубка дренажная

Кол. 3

Поз. 6

Гайка колпачковая

Кол. 3

Поз. 7

Прокладка паронит

ПОН 1 ГОСТ 481-80

Кол. 3

Обозначение

Размеры, мм

Масса, кг

01 ОСТ 34-10-571

3-03 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

02

3-07

03

3-11

04

3-15

05

3-19

06

3-23

07

3-27

08

3-31

09

3-35

10

3-39

11

3-43

12

3-47

13

3-51

14

3-55

15 ОСТ 34-10-571

3-59 ОСТ 34-10-569

16 ОСТ 34-10-571

3-63 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

17

3-67

18

3-71

19

3-75

20

3-79

21

3-83

22

3-03

23

3-07

24

3-11

25

3-15

26

3-19

27

3-23

28

3-27

29

3-31

30 ОСТ 34-10-571

3-35 ОСТ 34-10-569

31 ОСТ 34-10-571

3-39 ОСТ 34-10-569

4-01 ОСТ 34-10-569

5-01 ОСТ 34-10-569

Ø 11,5×1

0,001

32

3-43

33

3-47

34

3-51

35

3-55

36

3-59

37

3-63

38

3-67

39

3-03

40

3-07

41

3-11

42

3-15

43

3-19

44

3-23

45 ОСТ 34-10-571

3-27 ОСТ 34-10-569

46 ОСТ 34-10-571

3-31 ОСТ 34-10-569

47

3-35

48

3-39

49 ОСТ 34-10-571

3-43 ОСТ 34-10-569

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ПОЛУЛИНЗ

2.1. Конструкция и размеры полулинз должны соответствовать указанным на черт. 2 и в таблице 3.

____________

* Размеры для справок.

** Допуски на данные размеры обеспечиваются технологической оснасткой.

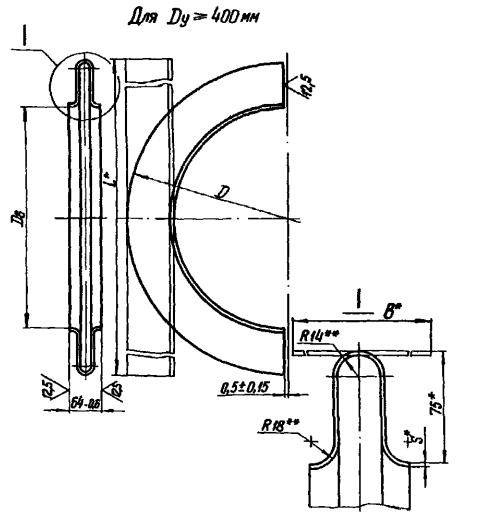

Черт. 2

Таблица 3

Размеры в мм

Обозначение полулинзы

Давление условное Ру, МПа (кгс/см2)

Проход условный Dу

D

Dв

S

L

В

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

1-01 ОСТ 34-10-571

0,6 (6)

400

575

±2

420

+0,6

2,5 3

780

187

2,9

1-02

450

627

472

862

3,2

1-03

500

679

524

946

3,5

1-04

600

779

624

1101

4,1

1-05

700

869

714

1242

4,6

1-06

800

967

812

1400

5,1

1-07

900

1067

±3

912

1556

5,7

1-08

1000

1167

1012

+1,0

1713

6,3

1-09

1200

1368

1212

2028

8,9

1-10

1400

1568

1412

2342

10,3

1-11

1600

1768

1612

2656

11,7

1-12

1800

1968

1812

2970

13,0

1-13

2000

2188

±5

2032

+1,6



3315



14,6

1-14

2200

2388



2232





3630



16,0

1-15 ОСТ 34-10-571

1,0 (10)

400

576

±2

420

+0,6



780



3,5

1-16 ОСТ 34-10-571

450

628



472





862



3,8

1-17

500

680



524





945



4,3

1-18

600

780



624





1101



4,9

1-19

10(10)

1,6 (16)

700

872



714



4

1242



7,3

1-20

800

970



812





1400



8,2

1-21

900

1070

±3

912





1556



9,2

1-22

1000

1170



1012

+1,0



1713



10,0

1-23

1200

1370



1212





2028



12,0

1-24

1400

1570



1412





2342



13,8

1-25

1,6 (16)

400

578

±2

420

+0,6



780



4,6

1-26

450

630



472





862



5,1

1-27

500

682



524





945



5,6

1-28 ОСТ 34-10-571

600

782



624





1101



6,5

Пример условного обозначения полулинзы диаметром Dв = 420 мм, D = 575 мм на условное давление 0,6 МПа (6 кгс/см2).

Полулинза 1-01 ОСТ 34-10-571

2.2. Матерал:

2.3. Остальные технические требования по ОСТ 34-10-581 и ТУ 34.10.10581-93.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

ИСПОЛНИТЕЛИ В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова.

ВЗАМЕН OCT 34-42-571-82.

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 481-80

1. Табл. 2

ГОСТ 1577-81

2.2.

ГОСТ 2246-70

1.2.

ГОСТ 5520-79

2.2.

ГОСТ 14771-75

1. Черт. 1

ГОСТ 16523-89

2.2.

ГОСТ 19903-74

2.2.

ОСТ 34-10-569-93

1.Табл. 2

ОСТ 34-10-570-93

1. Табл. 2

ОСТ 34-10-581-93

1.4., 2.3

ТУ 34.10.10581-93

1.4., 2.3

СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
