ОТРАСЛЕВОЙ СТАНДАРТ

КОМПЕНСАТОР УГЛОВОЙ ЧЕТЫРЕХЛИНЗОВЫЙ
НА Ру ≤ 1,6 МПа (16 кгс/см2)

Конструкция и размеры



ОСТ

34-10-576-93

Дата введения 01.01.94

Настоящий стандарт распространяется на четырдхлинзовые угловые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсаций, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 MПa (16 кгс/см2) и температурой до 300 °С и для Dу ≤ 400 мм температурой до 425 °С.

1. Конструкция и размеры угловых. четырехлинзовых компенсаторов

1.1. Конструкция и размеры угловых четырехлинзовых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

1.2. Сварка автоматическая или полуавтоматическая в углекислом газе.

Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.

1.3. Неуказанные предельные отклонения размеров

1.4. Остальные технические требования по ОСТ 34-10-581.

____________

* Размеры для справок

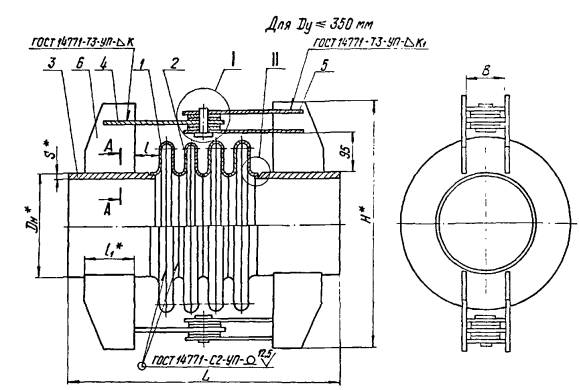

Черт. 1

____________

* Размеры для справок

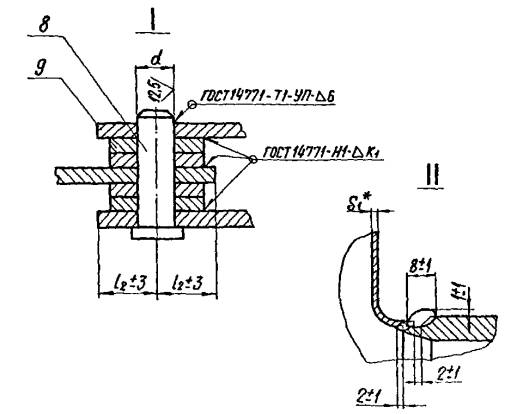

Черт. 1

____________

* Размеры для справок

** К3 - по наименьшей толщине свариваемых деталей.

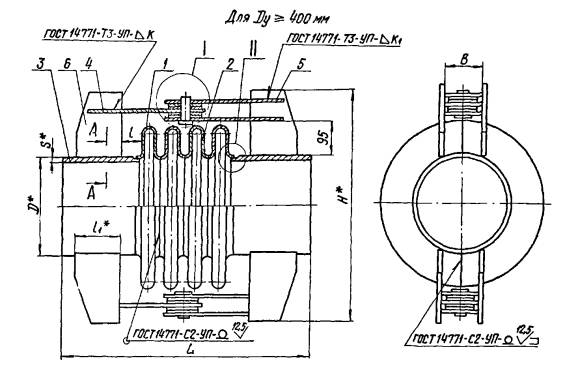

Черт. 1

____________

* Размеры для справок

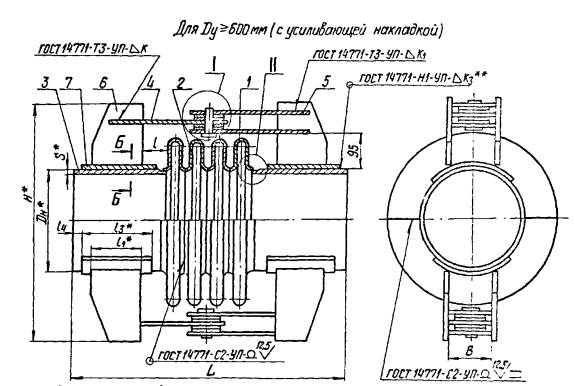

Черт. 1


Таблица 1

Размеры в мм

Обозначение компенсатора

Давление условное Ру МПа (кгс/см2)

Проход условный Dy

Dн

L

H

В

d (пред. откл. Н12)

L

L1

L2

L3

L4

S

S1

К

К1

К2

Техническая характеристика

Масса, кг

Угол изгиба компенсатора γ, град

Жесткость линзы на изгиб (н·м)/град

01 ОСТ 34-10-576

0,6 (6)

100

108

596

360

40

8

45

100

20

-

-

4

2,5

4

4

4

10°48'

79

16

02

125

133

385

9°50'

121

18

03

150

159

415

12

5

5

9°0'

178

20

04

200

219

656

515

150

7

7

7°29'

367

34

05

250

273

565

60

16

30

8

9

6°29'

621

44

06

300

325

620

5°47'

955

54

07

350

377

756

670

20

200

9

6

5°12'

1390

78

08

400

426

720

80

25

40

6

4°44'

1910

89

09

450

478

856

810

250

7

8

4°20'

2550

102

10

500

530

865

32

8

8

3°56'

3390

120

11

600

630

976

1020

100

40

50

300

50

3°28'

5390

173

12

700

720

1110

120

60

10

10

8

3°04'

7770

226

13

800

820

1205

150

11

10

2°40'

11000

270

14

900

920

1136

1310

50

65

360

75

12

2°32'

15300

365

15 ОСТ 34-10-576

1000

1020

1410

14

12

12

2°08'

20500

439

16

1200

1220

1256

1665

200

60

85

400

95

3

10

1°48'

59800

651

17

1400

1420

1496

1900

250

70

100

500

115

14

1°36'

92200

892

18

1600

1620

2090

300

80

20

16

14

1°24'

134523

1327

19

1800

1820

2295

25

18

1°16'

188451

1768

20

2000

2040

1706

2520

90

110

900

120

20

12

1°08'

262236

2272

21

2200

2240

2710

350

1°0'

344017

2490

22

1,0 (10)

100

108

596

360

40

12

45

100

20

4

4

4

5

8°16'

139

17

23

125

133

385

6

7°26'

213

19

24

150

159

415

5

7

6°46'

313

22

25

200

219

656

510

60

16

150

30

7

9

5°44'

645

39

26

250

273

565

20

8

6

10

5°0'

1092

49

27

300

325

756

620

200

4°28'

1679

68

28

350

377

670

80

25

40

9

4°0'

2445

85

29

400

426

856

760

32

250

8

6

8

3°40'

3350

112

30 ОСТ 34-10-576

450

478

810

10

3°20'

4530

130

31

500

530

860

100

40

250

50

11

10

3°04'

5960

157

32

600

630

976

1020

120

50

300

60

12

10

10

2°40'

9490

237

33

700

720

1110

50

14

4

12

12

2°10'

33500

316

34

800

820

1156

1195

200

80

360

95

16

1°56'

48000

488

35

900

920

1300

60

18

14

14

1°44'

66200

578

36

1000

1020

1460

70

20

16

1°36'

88400

695

37

1200

1220

1356

1665

80

450

16

12

18

1°20'

147000

957

38

1400

1420

1536

1900

250

90

115

500

125

25

18

14

20

1°08'

226000

1512

39

1,6 (16)

100

108

596

360

40

12

45

100

20

4

4

4

6

6°24'

344

20

40

125

133

385

16

5°52'

526

23

41

150

159

656

445

60

150

30

5

6

7

5°20'

771

35

42

200

219

510

20

7

8

4°28'

1588

45

43

250

273

756

560

80

200

40

8

6

10

3°54'

2685

68

44

300

325

615

25

3°22'

4127

80

45 ОСТ 34-10-576

350

377

665

100

32

50

9

8

3°04'

6007

98

46

400

426

976

815

40

300

8

2°48'

8230

149

47

450

478

865

10

10

8

2°36'

11100

174

48

500

530

1096

915

120

50

50

360

60

11

10

10

2°22'

14630

236

49

600

630

1020

14

12

2°04'

23300

307

50

700

720

1156

1090

200

60

80

95

16

12

1°52'

33500

453

51

800

820

1255

18

16

12

16

1°40'

48000

563

52

900

920

1256

1360

70

400

20

1°30'

66200

714

53

1000

1020

1456

1500

80

500

1°4'

88400

905

54

1200

1220

1736

1700

220

90

115

600

110

25

20

14

20

1°08'

147000

1549

55

1400

1420

1936

1940

250

100

700

125

0°58'

226000

2012

С усиливающей подушкой

56 ОСТ 34-10-576

1,0 (10)

700

720

1256

1125

120

50

80

360

60

450

25

10

4

12

10

10

2°10'

33500

372

57

800

820

1215

200

100

11

1°56'

48000

490

58

900

920

1316

1320

60

100

40

12

12

1°44'

66200

568

59

1000

1020

1480

70

14

1°36'

88400

709

60 ОСТ 34-10-576

1200

1220

1815

1730

80

120

500

700

16

12

1°20'

147000

1182

61

1400

1420

2156

1955

250

90

160

600

125

85

50

20

14

1°08'

226000

1669

62

1,6 (16)

600

630

1256

1040

120

50

80

360

50

450

25

8

12

10

10

2°04'

23300

349

63

700

720

1456

1110

200

60

120

100

550

10

12

1°52'

33500

509

64

800

820

1556

1280

400

600

11

16

12

14

1°40'

48000

686

65

900

920

1816

1420

70

500

700

40

12

1°30'

66200

922

66

1000

1020

1530

80

14

1°21'

88400

1091

67

1200

1220

2216

1730

220

90

700

110

900

20

14

1°08'

147000

1695

68 ОСТ 34-10-576

1400

1420

2656

1965

250

100

150

850

125

1100

50

25

0°58'

226000

2330




Пример условного обозначения компенсатора углового четырехлинзового Ру ≤ 0,6 (6 кгс/см2) и Dу = 200мм:

Компенсатор 0,6 (6)-200 04 ОСТ 34-10-576

Таблица 2

Обозначение компенсатора

Поз. 1

Полулинза

Кол. см. ниже

Поз. 2

Полулинза

Кол. см. ниже

Поз. 3

Патрубок

Кол. 2

Обозначение

Кол.

Обозначение

Кол.

Обозначение

01 ОСТ 34-10-576

1-01 ОСТ 34-10-569

2

1-01 ОСТ 34-10-570

6

1-01 ОСТ 34-10-573

02

1-02

1-02

1-02

03

1-03

1-03

1-03

04

1-04

1-04

1-05

05

1-05

1-05

1-06

06

1-06

1-06

1-08

07

1-07 ОСТ 34-10-569

1-07 ОСТ 34-10-570

1-10

08

1-08 ОСТ 34-10-570

4

1-01 ОСТ 34-10-571

4

1-11

09

1-09

1-02

1-14

10

1-10

1-03

1-17

11

1-11

1-04

1-20

12

1-12

1-05

1-23

13

1-13

1-06

1-26

14

1-14

1-07

1-29

15 ОСТ 34-10-576

1-15 ОСТ 34-10-570

1-08 ОСТ 34-10-571

1-32 ОСТ 34-10-573

16 ОСТ 34-10-576

1-16 ОСТ 34-10-570

1-09

1-35 ОСТ 34-10-573

17

1-17

1-10

1-38

18

1-18

1-11

1-41

19

1-19

1-12

1-42

20

1-20

1-13

1-43

21

1-21 ОСТ 34-10-570

1-14 ОСТ 34-10-571

1-44

22

1-22 ОСТ 34-10-569

2

1-22 ОСТ 34-10-570

6

1-01

23

1-23

1-23

1-20

24

1-24

1-24

1-03

25

1-25

1-25

1-05

26

1-26

1-26

1-06

27

1-27

1-27

1-09

28

1-28 ОСТ 34-10-569

1-28 ОСТ 34-10-570

1-10

29

1-29 ОСТ 34-10-570

4

1-15 ОСТ 34-10-571

4

1-12

30 ОСТ 34-10-576

1-30 ОСТ 34-10-570

1-16 ОСТ 34-10-571

1-15 ОСТ 34-10-573

31 ОСТ 34-10-576

1-31 ОСТ 34-10-570

1-17 ОСТ 34-10-571

1-18 ОСТ 34-10-573

32

1-32

1-18

1-21

33

1-33

1-19

1-24

34

1-34

1-20

1-27

35

1-35

1-21

1-30

36

1-36

1-22

1-33

37

1-37

1-23

1-36

38

1-38 ОСТ 34-10-570

1-24 ОСТ 34-10-571

1-39

39

1-39 ОСТ 34-10-569

2

1-39 ОСТ 34-10-570

6

1-01

40

1-40

1-40

1-02

41

1-41

1-41

1-04

42

1-42

1-42

1-05

43

1-43

1-43

1-07

44

1-44

1-44

1-09

45 ОСТ 34-10-576

1-45 ОСТ 34-10-569

1-45 ОСТ 34-10-570

1-10 ОСТ 34-10-573

46 ОСТ 34-10-576

1-46 ОСТ 34-10-570

4

1-25 ОСТ 34-10-571

4

1-13 ОСТ 34-10-573

47

1-47

1-26

1-16

48

1-48

1-27

1-19

49

1-49

1-28

1-22

50

1-33

1-19

1-25

51

1-34

1-20

1-28

52

1-35

1-21

1-31

53

1-36

1-22

1-34

54

1-37

1-23

1-37

55

1-38

1-24

1-40

56

1-33

1-19

1-46

57

1-34

1-20

1-48

58

1-35

1-21

1-50

59 ОСТ 34-10-576

1-36 ОСТ 34-10-570

1-22 ОСТ 34-10-571

1-52 ОСТ 34-10-573

60 ОСТ 34-10-576

1-37 ОСТ 34-10-570

1-23 ОСТ 34-10-571

1-54 ОСТ 34-10-573

61

1-38

1-24

1-56

62

1-49

1-28

1-45

63

1-33

1-19

1-47

64

1-34

1-20

1-49

65

1-35

1-21

1-51

66

1-36

1-22

1-53

67

1-37

1-23

1-55

68 ОСТ 34-10-576

1-38 ОСТ 34-10-570

1-24 ОСТ 34-10-571

1-57 ОСТ 34-10-573

Продолжение таблицы 2

Обозначение компенсатора

Поз. 4

Тяга

Кол. 2

Поз. 5

Тяга

Кол. 4

Поз. 6

Ребро

Кол. 8

Обозначение

01 ОСТ 34-10-576

2-04 ОСТ 34-10-573

2-04 ОСТ 34-10-573

3-01 ОСТ 34-10-573

02

03

04

3-02

05

2-08

2-08

06

07

2-12

3-04

08

2-16

2-16

09

3-05

10

2-20

11

2-28

2-24

3-07

12

2-32

2-32

13

2-44

2-40

14

2-44 ОСТ 34-10-573

2-40 ОСТ 34-10-573

3-09 ОСТ 34-10-573

15 ОСТ 34-10-576

16 ОСТ 34-10-576

2-52 ОСТ 34-10-573

2-48 ОСТ 34-10-573

3-12 ОСТ 34-10-573

17

2-76

2-72

3-15

18

2-95

2-91

19

2-99

3-16

20

2-104

2-92

3-17

21

2-112

2-108

22

2-04

2-04

3-01

23

3-21

24

25

2-08

2-08

3-02

26

2-12

3-22

27

3-03

28

2-16

2-16 ОСТ 34-10-573

3-04

29

2-20 ОСТ 34-10-573

3-05 ОСТ 34-10-573

30 ОСТ 34-10-576

31 ОСТ 34-10-576

2-28 ОСТ 34-10-573

2-24 ОСТ 34-10-573

3-05 ОСТ 34-10-573

32

2-32

2-32

3-07

33

2-36

3-08

34

2-46

2-46

3-10

35

2-50

36

2-52

2-48

3-11

37

2-56

3-14

38

2-82

2-76

3-16

39

2-04

2-04

3-21

40

41

2-12

2-08

3-02

42

3-22

43

2-16

2-16

3-04 ОСТ 34-10-573

44

45 ОСТ 34-10-576

2-27 ОСТ 34-10-573

2-23 ОСТ 34-10-573

46 ОСТ 34-10-576

2-28 ОСТ 34-10-573

2-24 ОСТ 34-10-573

3-06 ОСТ 34-10-573

47

2-28

48

2-32

2-32

3-09

49

2-36

50

2-50

2-46

3-10

51

2-56

2-48

3-11

52

3-13

53

2-60

3-15

54

2-68

2-64

3-18

55

2-88

2-78

3-19

56

2-36

2-32

3-10

57

2-46

2-46

58

2-50

59 ОСТ 34-10-576

2-52 ОСТ 34-10-573

2-48 ОСТ 34-10-573

3-11 ОСТ 34-10-573

60 ОСТ 34-10-576

2-56 ОСТ 34-10-573

2-48 ОСТ 34-10-573

3-16 ОСТ 34-10-573

61

2-82

2-76

3-17

62

2-36

2-32

3-09

63

2-50

2-46

3-10

64

2-56

2-48

3-13

65

3-16

66

2-60

67

2-68

2-64

3-19

68 ОСТ 34-10-576

2-88 ОСТ 34-10-573

2-78 ОСТ 34-10-573

3-20 ОСТ 34-10-573

Продолжение таблицы 2

Обозначение компенсатора

Поз. 7

Подушка

Кол. 4

Поз. 8

Ось

Кол. 2

Поз. 9

Диск

Кол. 8

Обозначение

01 ОСТ 34-10-576

-

5-01 ОСТ 34-10-573

6-01 ОСТ 34-10-573

02

03

5-02

04

05

6-02

06

5-03

07

08

5-05

6-03

09

10

5-06

11

5-07

6-04

12

6-05

13

14

5-08 ОСТ 34-10-573

6-06 ОСТ 34-10-573

15 ОСТ 34-10-576

16 ОСТ 34-10-576

-

5-09 ОСТ 34-10-573

6-07 ОСТ 34-10-573

17

18

5-10

6-09

19

20

5-12

6-10

21

22

5-02

6-01

23

24

25

5-03

6-02

26

27

5-04

28

5-05

6-03 ОСТ 34-10-573

29

5-06 ОСТ 34-10-573

30 ОСТ 34-10-576

31 ОСТ 34-10-576

-

5-07 ОСТ 34-10-573

6-04 ОСТ 34-10-573

32

6-05

33

5-08

34

6-07

35

5-09

36

5-10

37

5-11

6-08

38

5-12

6-09

39

5-02

6-01

40

41

5-03

6-02

42

5-04

43

6-03 ОСТ 34-10-573

44

5-05

45 ОСТ 34-10-576

5-06 ОСТ 34-10-573

46 ОСТ 34-10-576

5-07 ОСТ 34-10-573

6-04 ОСТ 34-10-573

47

48

5-08

6-05

49

50

5-09

6-07

51

52

5-10

6-08

53

5-11

54

5-12

6-09

55

5-13

6-10

56

4-02 ОСТ 34-10-573

5-08

6-05

57

4-04

6-07 ОСТ 34-10-573

58

4-06

5-09

59 ОСТ 34-10-576

4-08 ОСТ 34-10-573

5-10 ОСТ 34-10-573

60 ОСТ 34-10-576

4-10 ОСТ 34-10-573

5-11 ОСТ 34-10-573

6-08 ОСТ 34-10-573

61

4-12

5-12

6-09

62

4-01

5-08

6-05

63

4-03

5-09

6-07

64

4-05

65

4-07

5-10

6-08

66

4-09

5-11

67

4-11

5-12

6-09

68 ОСТ 34-10-576

4-13 ОСТ 34-10-573

5-13 ОСТ 34-10-573

6-10 ОСТ 34-10-573

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации от 12 июля 1993 г.

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова

ВЗАМЕН ОСТ 34-42-576-82

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 2246-70

12

ГОСТ 14771-76

1, Черт. 1

ОСТ 34-10-569-93

1 Таблица 2

ОСТ 34-10-570-93

1 Таблица 2

ОСТ 34-10-571-93

1 Таблица 1

ОСТ 34-10-573-93

1 Таблица 1

ОСТ 34-10-581-93

1.4





© 2013 Ёшкин Кот :-)
