ОТРАСЛЕВОЙ СТАНДАРТ

КОМПЕНСАТОР УГЛОВОЙ ТРЕХЛИНЗОВЫЙ
на Ру ≤ 1,6 МПа (16 кгс/см2)

Конструкция и размеры

ОСТ

34-10-575-93

Дата введения 01.01.94

Настоящий стандарт распространяется на трехлинзовые угловые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 °С и для Dу 400 мм температурой до 425 °С.

1. Конструкция и размеры угловых трехлинзовых компенсаторов

1.1. Конструкция и размеры угловых трехлинзовых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

1.2. Сборка автоматическая или полуавтоматическая в углекислом газе.

Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.

1.3. Неуказанные предельные отклонения размеров

1.4. Остальные технические требования по ОСТ 34-10-581.

____________

* Размеры для справок.

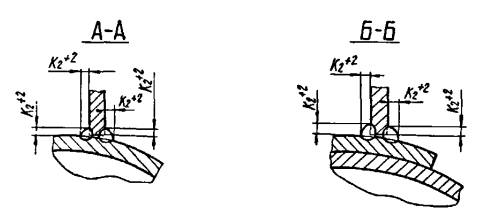

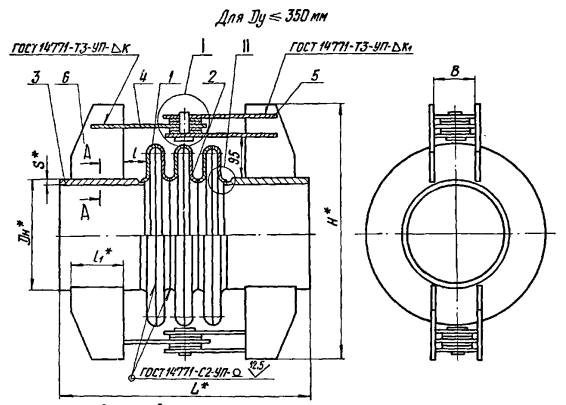

Черт. 1

____________

* Размеры для справок.

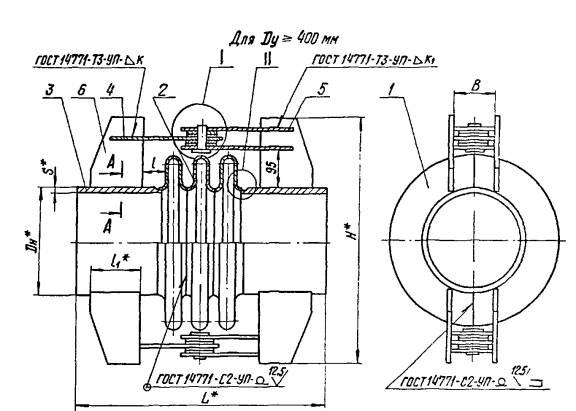

Черт. 1

____________

* Размеры для справок.

** К3 - по наименьшей толщине свариваемых деталей.

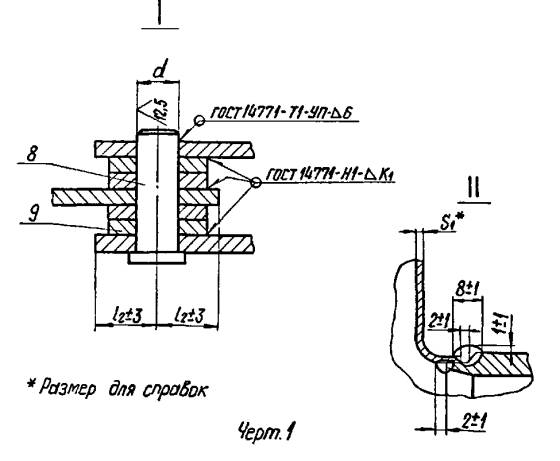

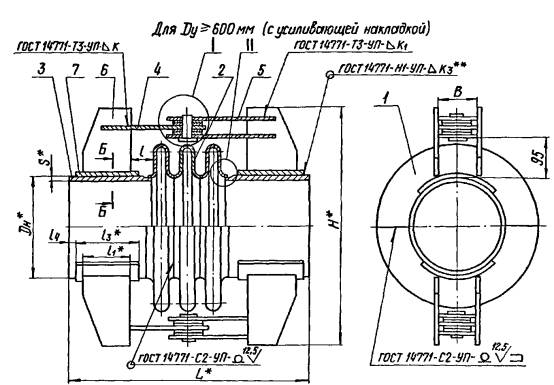

Черт. 1


Таблица 1

Размеры в мм

Обозначение компенсатора

Давление условное Ру МПа (кгс/см2)

Проход условный Dy

Dн

L

H

В

d (пред. откл. Н12)

L

L1

L2

L3

L4

S

S1

К

К1

К2

Техническая характеристика

Масса, кг

Угол изгиба компенсатора γ, град

Жесткость линзы на изгиб (н·м)/град

01 ОСТ 34-10-575

0,6 (6)

100

108

532

360

40

8

45

100

20

-

-

4

2,5

4

4

4

8°06'

79

13

02

125

133

385

7°23'

121

15

03

150

159

415

12

5

5

6°45'

178

17

04

200

219

592

515

150

7

7

5°37'

367

30

05

250

273

565

50

16

30

8

9

4°52'

621

40

06

300

325

620

4°20'

955

49

07

350

377

692

670

20

200

9

6

3°54'

1390

72

08

400

426

720

80

25

40

6

3°33'

1910

83

09

450

478

792

810

250

7

8

3°15'

2550

96

10

500

530

865

32

8

8

2°57'

3390

113

11

600

630

912

1020

100

40

50

300

50

2°36'

5390

164

12

700

720

1110

120

60

10

10

8

2°18'

7770

214

13

800

820

1205

150

11

10

2°0'

11100

257

14

900

920

1072

1310

50

65

350

75

12

1°54'

15300

351

15 ОСТ 34-10-575

1000

1020

1410

14

12

12

1°36'

20500

425

16

1200

1220

1192

1665

200

60

85

400

95

3

10

1°21'

59800

629

17

1400

1420

1432

1900

250

70

100

500

115

14

1°12'

92200

865

18

1600

1620

2090

300

80

20

16

14

1°03'

134623

1298

19

1800

1820

2295

25

18

0°57'

188451

1736

20

2000

2040

1642

2520

90

110

900

120

20

12

0°51'

262236

2236

21

2200

2240

2710

350

0°45'

344017

2451

22

1,0 (10)

100

108

532

360

40

12

45

100

20

4

4

4

5

6°12'

139

15

23

125

133

385

6

5°36'

213

16

24

150

159

415

5

7

5°06'

313

19

25

200

219

592

515

60

16

150

30

7

9

4°19'

645

35

26

250

273

565

20

8

6

10

3°45'

1092

44

27

300

325

692

620

200

3°21'

1679

62

28

350

377

670

80

25

40

9

3°0'

2445

78

29

400

426

792

720

32

250

8

6

8

2°45'

3350

104

30 ОСТ 34-10-575

450

478

810

10

2°30'

4530

122

31

500

530

860

100

40

750

50

11

10

2°18'

5960

146

32

600

630

912

1020

120

50

300

60

12

10

10

2°0'

9490

231

33

700

720

1112

50

14

4

12

12

1°37'

33500

298

34

800

820

1092

1195

200

80

360

95

16

1°27'

48000

468

35

900

920

1300

60

18

14

14

1°18'

66200

555

36

1000

1020

1460

70

20

16

1°12'

88400

671

37

1200

1220

1292

1665

80

450

16

12

18

1°0'

147000

928

38

1400

1420

1472

1900

250

90

115

500

125

25

18

14

20

0°51'

226000

1478

39

1,6 (16)

100

108

532

360

40

12

45

100

20

4

4

4

6

4°48'

344

17

40

125

133

385

16

4°24'

526

19

41

150

159

592

445

60

150

30

5

6

7

4°0'

771

30

42

200

219

510

20

7

8

3°21'

1588

39

43

250

273

692

560

80

200

40

8

6

10

2°55'

2685

61

44

300

325

615

25

2°31'

4127

73

45 ОСТ 34-10-575

350

377

665

100

32

50

9

8

2°18'

6007

89

46

400

426

912

815

40

300

8

2°05'

2230

130

47

450

478

865

10

10

8

1°57'

11100

162

48

500

530

1032

915

120

50

50

360

60

11

10

10

1°36'

14630

223

49

600

630

1020

14

12

1°33'

23300

291

50

700

720

1092

1090

200

60

80

95

16

12

1°24'

33500

434

51

800

820

1255

18

16

12

16

1°15'

48000

542

52

900

920

1192

1360

70

400

20

1°07'

66200

691

53

1000

1020

1392

1500

80

500

1°02'

88400

880

54

1200

1220

1672

1700

220

90

115

600

110

25

20

14

20

0°51'

147000

1519

55

1400

1420

1872

1940

250

100

700

125

0°43'

226000

1977

С усиливающей подушкой

56 ОСТ 34-10-575

1,0 (10)

700

720

1192

1125

120

50

80

360

60

450

25

10

4

12

10

10

1°37'

33500

355

57

800

820

1215

200

100

11

1°27'

48000

470

58

900

920

1252

1320

60

100

40

12

12

1°18'

66200

545

59

1000

1020

1480

70

14

1°12'

88400

685

60

1200

1220

1752

1730

80

120

500

700

16

12

1°0'

147000

1154

61

1400

1420

2092

1955

250

90

160

600

125

85

50

20

14

0°51'

226000

1654

62

1,6 (16)

600

630

1192

1040

120

50

80

360

50

450

25

8

12

10

10

1°33'

23300

333

63

700

720

1392

1110

200

60

120

100

550

10

12

1°24'

33500

490

64

800

820

1492

1280

400

600

11

16

12

14

1°15'

48000

665

65

900

920

1752

1420

70

500

700

40

12

1°07'

66200

899

66

1000

1020

1530

80

14

1°02'

88400

1067

67

1200

1220

2152

1730

220

90

700

110

900

20

14

0°51'

147000

1670

68 ОСТ 34-10-575

1400

1420

2592

1965

250

100

160

860

125

1100

50

25

0°43'

226000

2294


Пример условного обозначения компенсатора углового трехлинзового Ру ≤ 0,6 (6 кгс/см2) и Dу = 200 мм:

Компенсатор 0,6 (6)-200 04 OCT 34-10-575

Таблица 2

Обозначение компенсатора

Поз. 1

Полулинза

Кол. см. ниже

Поз. 2

Полулинза

Кол. см. ниже

Поз. 3

Патрубок

Кол. 2

Обозначение

Кол.

Обозначение

Кол.

Обозначение

01 OCT 34-10-575

1-01 ОСТ 34-10-569

2

1-01 ОСТ 34-10-570



1-01 OCT 34-10-573

02

1-02

1-02

4

1-02

03

1-03

1-03

1-03

04

1-04

1-04

1-05

05

1-05

1-05

1-06

06

1-06

1-06

1-08

07

1-07 ОСТ 34-10-569

1-07 ОСТ 34-10-570

1-10

08

1-08 ОСТ 34-10-570

4

1-01 ОСТ 34-10-571

2

1-11

09

1-09

1-02

1-14

10

1-10

1-03

1-17

11

1-11

1-04

1-20

12

1-12

1-05

1-23

13

1-13

1-06

1-26

14

1-14

1-07

1-29

15 ОСТ 34-10-575

1-15 ОСТ 34-10-570

1-08 ОСТ 34-10-571

1-32 OCT 34-10-573

16 ОСТ 34-10-575

1-16 ОСТ 34-10-570

1-09 ОСТ 34-10-571

1-35 OCT 34-10-573

17

1-17

1-10

1-38

18

1-18

1-11

1-41

19

1-19

1-12

1-42

20

1-20

1-13

1-43

21

1-21 ОСТ 34-10-570

1-14 ОСТ 34-10-571

1-44

22

1-22 ОСТ 34-10-569

2

1-22 ОСТ 34-10-570

4

1-01

23

1-23

1-23

1-02

24

1-24

1-24

1-03

25

1-25

1-25

1-05

26

1-26

1-26

1-06

27

1-27

1-27

1-09

28

1-28 ОСТ 34-10-569

1-28 ОСТ 34-10-570

1-10

29

1-29 ОСТ 34-10-570

4

1-15 ОСТ 34-10-571

2

1-12

30 OCT 34-10-575

1-30 ОСТ 34-10-570

1-16 ОСТ 34-10-571

1-15 OCT 34-10-573

31 OCT 34-10-575

1-31 ОСТ 34-10-570

1-17 ОСТ 34-10-571

1-18 OCT 34-10-573

32

1-32

1-18

1-21

33

1-33

1-19

1-24

34

1-34

1-20

1-27

35

1-35

1-21

1-30

36

1-36

1-22

1-33

37

1-37

1-23

1-36

38

1-38 ОСТ 34-10-570

1-24 ОСТ 34-10-571

1-39

39

1-39 ОСТ 34-10-569

2

1-39 ОСТ 34-10-570

4

1-01

40

1-40

1-40

1-02

41

1-41

1-41

1-04

42

1-42

1-42

1-05

43

1-43

1-43

1-07

44

1-44

1-44

1-09

45 OCT 34-10-575

1-45 ОСТ 34-10-569

1-45 ОСТ 34-10-570

1-10 OCT 34-10-573

46 OCT 34-10-575

1-46 ОСТ 34-10-570

4

1-25 ОСТ 34-10-571

2

1-13 OCT 34-10-573

47

1-47

1-26

1-16

48

1-48

1-27

1-19

49

1-49

1-28

1-22

50

1-33

1-19

1-25

51

1-34

1-20

1-28

52

1-35

1-21

1-31

53

1-36

1-22

1-34

54

1-37

1-23

1-37

55

1-38

1-24

1-40

56

1-33

1-19

1-46

57

1-34

1-20

1-48

58

1-35

1-21

1-50

59 OCT 34-10-575

1-36 ОСТ 34-10-570

1-22 ОСТ 34-10-571

1-52 OCT 34-10-573

60 OCT 34-10-575

1-37 ОСТ 34-10-570

1-23 ОСТ 34-10-571

1-54 OCT 34-10-573

61

1-38

1-24

1-56

62

1-49

1-28

1-45

63

1-33

1-19

1-47

64

1-34

1-20

1-49

65

1-35

1-21

1-51

66

1-36

1-22

1-53

67

1-37

1-23

1-55

68 OCT 34-10-575

1-38 ОСТ 34-10-570

1-24 ОСТ 34-10-571

1-57 OCT 34-10-573

Продолжение таблицы 2

Обозначение компенсатора

Поз. 4

Тяга

Кол. 2

Поз. 5

Тяга

Кол. 4

Поз. 6

Ребро

Кол. 8

Обозначение

01 ОСТ 34-10-575

2-03 OCT 34-10-573

2-03 OCT 34-10-573

3-01 OCT 34-10-573

02

03

04

3-02

05

2-07

2-07

06

07

2-11

3-04

08

2-15

2-15

09

3-05

10

2-19

11

2-27

2-23

3-07

12

2-31

2-31

13

2-43

2-39

14

2-43 OCT 34-10-573

2-39 OCT 34-10-573

3-09 OCT 34-10-573

15 ОСТ 34-10-575

16 ОСТ 34-10-575

2-51 OCT 34-10-573

2-47 OCT 34-10-573

3-12 OCT 34-10-573

17

2-75

2-71

3-15

18

2-94

2-90

19

2-98

3-16

20

2-103

2-91

3-17

21

2-111

2-107

22

2-03

2-03

3-01

23

3-21

24

25

2-07

2-07

3-02

26

2-11

3-22

27

3-03

28

2-15

2-15 OCT 34-10-573

3-04

29

2-19 OCT 34-10-573

3-05 OCT 34-10-573

30 ОСТ 34-10-575

31 ОСТ 34-10-575

2-27 OCT 34-10-573

2-23 OCT 34-10-573

3-05 OCT 34-10-573

32

2-31

2-31

3-07

33

2-35

3-08

34

2-45

2-45

3-10

35

2-49

36

2-51

2-47

3-11

37

2-55

3-14

38

2-81

2-75

3-16

39

2-03

2-03

3-21

40

41

2-11

2-07

3-02

42

3-22

43

2-15

2-15

3-04 OCT 34-10-573

44

45 ОСТ 34-10-575

2-26 OCT 34-10-573

2-22 OCT 34-10-573

46 ОСТ 34-10-575

2-27 OCT 34-10-573

2-23 OCT 34-10-573

3-06 OCT 34-10-573

47

2-27

48

2-31

2-31

3-09

49

2-35

50

2-49

2-45

3-10

51

2-55

2-47

3-11

52

3-13

53

2-59

3-16

54

2-67

2-63

3-18

55

2-87

2-77

3-19

56

2-35

2-31

3-10

57

2-45

2-45

58

2-49

59 ОСТ 34-10-575

2-51 OCT 34-10-573

2-47 OCT 34-10-573

3-11 OCT 34-10-573

60 ОСТ 34-10-575

2-55 OCT 34-10-573

2-47 OCT 34-10-573

3-16 OCT 34-10-573

61

2-61

2-75

3-17

62

2-35

2-31

3-09

63

2-49

2-45

3-10

64

2-55

2-47

3-13

65

3-15

66

2-59

67

2-67

2-63

3-19

68 ОСТ 34-10-575

2-87 OCT 34-10-573

2-77 OCT 34-10-573

3-20 OCT 34-10-573

Продолжение таблицы 2

Обозначение компенсатора

Поз. 7

Подушка

Кол. 4

Поз. 8

Ось

Кол. 2

Поз. 9

Диск

Кол. 8

Обозначение

01 ОСТ 34-10-575

-

5-01 OCT 34-10-573

6-01 OCT 34-10-573

02

03

5-02

04

05

6-02

06

5-03

07

08

5-05

6-03

09

10

5-06

11

5-07

6-04

12

6-05

13

14

5-08 OCT 34-10-573

6-06 OCT 34-10-573

15 ОСТ 34-10-575

16 ОСТ 34-10-575

-

5-09 OCT 34-10-573

6-07 OCT 34-10-573

17

18

5-10

6-09

19

20

5-12

6-10

21

22

5-02

6-01

23

24

25

5-03

6-02

26

27

5-04

28

5-05

6-03OCT 34-10-573

29

5-06 OCT 34-10-573

30 ОСТ 34-10-575

31 ОСТ 34-10-575

-

5-07 OCT 34-10-573

6-04 OCT 34-10-573

32

6-05

33

5-08

34

6-07

35

5-09

36

5-10

37

5-11

6-08

38

5-12

6-09

39

5-02

6-01

40

41

5-03

6-02

42

5-04

43

6-03 OCT 34-10-573

44

5-05

45 ОСТ 34-10-575

5-06 OCT 34-10-573

46 ОСТ 34-10-575

-

5-07 OCT 34-10-573

6-04 OCT 34-10-573

47

48

5-08

6-05

49

50

5-09

6-07

51

52

5-10

6-08

53

5-11

54

5-12

6-09

55

5-13

6-10

56

4-02 OCT 34-10-573

5-08

6-05

57

4-04

6-07 OCT 34-10-573

58

4-06

5-09

59 ОСТ 34-10-575

4-08 OCT 34-10-573

5-10 OCT 34-10-573

60 ОСТ 34-10-575

4-10 OCT 34-10-573

5-11 OCT 34-10-573

6-08 OCT 34-10-573

61

4-12

5-12

6-09

62

4-01

5-08

6-05

63

4-03

5-09

6-07

64

4-05

65

4-07

5-10

6-08

66

4-09

5-11

67

4-11

5-12

6-09

68 ОСТ 34-10-575

4-13 OCT 34-10-573

5-13 OCT 34-10-573

6-10 OCT 34-10-573

ИНФОРМАЦИОННЫЕ ДАННЫЕ

УТВЕРЖДЕН ПРИКАЗОМ Министерства - топлива и энергетики Российской Федерации от 12 июля 1993г № 158.

ИСПОЛНИТЕЛИ

В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова

ВЗАМЕН OCT 34-42-575-82

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 2246-70

1.2

ГОСТ 14771-76

1. Черт. 1

ОСТ 34-10-569-93

1. Таблица 2

ОСТ 34-10-570-93

1. Таблица 2

ОСТ 34-10-571-93

1. Таблица 2

ОСТ 34-10-573-93

1. Таблица 2

ОСТ 34-10-581-93

1.4





© 2013 Ёшкин Кот :-)
