Минмонтажспецстрой СССР

Главмонтажавтоматика

РУКОВОДЯЩИЙ МАТЕРИАЛ

СИСТЕМЫ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ.

ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ НА ЩИТЫ И ПУЛЬТЫ

РМ4-107-82

1982



Руководящий материал содержит основные правила оформления проектной документации на изготовление щитов, стативов и пультов в соответствии с ОСТ 36.13-76 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия».

Руководящий материал предназначен для применения при разработке проектов автоматизации технологических процессов, выполняемых в соответствии с «Временными указаниями по проектированию систем автоматизации технологических процессов ВСН 281-75/Минприбор, и проектно-сметной документации на АСУ ТП, выполняемой по требованиям ГОСТ 24.101-80 и ГОСТ 24.206-80.

При разработке данного материала учтен опыт применения проектными организациями и заводами-изготовителями:

РМ4-107-77 «Щиты и пульты систем автоматизации технологических процессов. Требования к выполнению технической документации, предъявляемой заводу-изготовителю»;

извещения 4.009 об изменении РМ4-107-77, изменение № 1;

информационного письма № 28-6-1/И2 от 23 июня 1980 г.

«О недостатках проектной документации на изготовление щитов и пультов, передаваемой заводам Главмонтажавтоматики Минмонтажспецстроя СССР».

С выходом настоящего руководящего материала аннулируются: РМ4-107-77, изм. 1, информационное письмо № 28-6-1/И2 от 23 июня 1980 г.

1. ОСНОВНЫЕ УКАЗАНИЯ ПО ПРОЕКТИРОВАНИЮ ЩИТОВ

1.1. Руководящий материал устанавливает правила оформления документации на изготовление щитов, стативов и пультов (в дальнейшем по тексту - щиты), передаваемой заводу-изготовителю в соответствии с РМ4-183-81 «Системы автоматизации технологических процессов. Порядок согласования технической документации на изготовление щитов и пультов заводами-изготовителями Минмонтажспецстроя СССР».

1.2. Руководящий материал распространяется на проектную документацию на щиты, разрабатываемую в составе:

1) проектов систем автоматизации технологических процессов, выполняемых в соответствия с «Временными указаниями по проектированию систем автоматизации технологических процессов

2) проектно-сметной документации на АСУ ТП, определенной ГОСТ 24.101-80 и «Общеотраслевыми руководящими методическими материалами по созданию и применению автоматизированных систем управления технологическими процессами в отраслях промышленности» (ОРММ-2-АСУ ТП) Госкомитета СССР по науке и технике.

1.3. Материал обязателен также для применения при разработке проектов систем автоматизации технологических процессов и АСУ ТП, выполняемых на основе другой нормативной документации (например, при разработке типовых проектов, проектов для строительства за границей при техническом содействии СССР и т.д.), если в них применяются щиты, выпускаемые предприятиями Главмонтажавтоматики по ОСТ 36.13-76.

1.4. При проектировании щитов систем автоматизации технологических процессов необходимо руководствоваться:

ОСТ 36.13-76 «Шиты и пульты систем автоматизации технологических процессов. Общие технические условия»;

ОСТ 36.ЭД1.13-79 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия»;

РМ3-82-76 ч. I «Щиты и пульты систем автоматизации технологических процессов. Корпусы и каркасы. Часть I. Щиты».

РМ3-82-81 ч. II «Щиты и пульты систем автоматизации технологических процессов. Корпусы и каркасы. Часть II. Пульты».

1.5. Применение требований данного руководящего материала при проектировании щитов, не охваченных ОСТ 36.13-76 и ОСТ 36.ЭД1.13-79, должно оговариваться в нормативно-технической документации на соответствуете группы (виды) щитов.

1.6. Выбор щитов, установка их в производственных и щитовых помещениях должны отвечать требованиям  «Указания по проектированию электроустановок систем автоматизации производственных процессов», а также условиям эксплуатации и области применения щитов, определенными ОСТ 36.13-76 и ОСТ 36.ЭД1.13-79.

1.7. При размещении на фасаде щита, крышке столешницы и фасадной части наклонной приставки пульта приборов и средств автоматизации, а также изделий для поясняющих надписей к ним, необходимо соблюдать требования руководящих материалов и типовых чертежей:

РМ4-51-73 «Щиты и пульты управления. Принципы компоновки»;

РМ4-65-74 «Чертежи мнемонических схем на щитах и пультах управления. Указания по оформлению»;

РМ3-82-76 ч. I (п. 1.5, раздел 1, раздел 3);

РМ3-82-81 ч. II (подраздел 2.2);

РТМ-25 91-72 «Рекомендуемые расстояния между приборами на фасадах щитов и пультов»;

типовые чертежи «Приборы и вспомогательные устройства. Способы установки на фасадах щитов и пультов. Тома 1 - 8» (Сборники 30 - 33, 36 - 39).

1.8. Размещение приборов и аппаратуры внутри щитов и пультов, а также на стативах, следует выполнять с учетом требований:

 (глава 3 и разделы 6.3, 7.3);

РМ3-82-76 ч. I (раздел 4);

РМ3-82-81 ч. II (подраздел 2.3);

«Монтажные чертежи. Установка аппаратуры внутри щитов по ОСТ 36.13-76 и ОСТ 36.ЭД1.13-79 (сборник 40).

При компоновке аппаратуры внутри щитов особое внимание должно уделяться ее размещению в монтажных полях щитов, указанных в РМ3-82-76 ч. I и РМ3-82-81 ч. II и соблюдению монтажных зон аппаратов, приведенных в сборнике 40.

При выборе и размещении в крышках шкафных щитов переборных соединителей, сальников, а также при выборе уголков для крепления внешних проводок следует руководствоваться указаниями сборника 72 «Вводы в щиты и пульты по ОСТ 36.13-76».

1.9. Клеммные щиты для электрических проводок с применением магистральных многожильных кабелей необходимо проектировать с учетом рекомендаций РМ4-162-79 «Проектирование и монтаж электрических проводок систем, автоматизации технологических процессов с применением многожильных магистральных кабелей (раздел 2, пп. 2.11 - 2.14).

1.10. При проектировании щитов и пультов следует, как правило, применять аппаратуру и изделия, поставляемые заводами-изготовителями комплектно со щитами. Перечень этой аппаратуры приведен в приложении к РМ4-183-81.

1.11. Подключение внешних проводок к щитам выполняется в соответствии с указаниями РМ4-6-81 ч. III «Системы автоматизация технологических процессов. Проектирование электрических и трубных проводок. Часть Ш. Указания по выполнению документации».

1.12. Обозначения приборов и средств автоматизации, электроаппаратуры, щитов, монтажных материалов и изделий, приведенные в приложениях к руководящему материалу, даны как примеры оформления записей и служить справочными данными не могут.

2. ОБЩИЕ ТРЕБОВАНИЯ ПО ОФОРМЛЕНИЮ

2.1. Руководящий материал устанавливает правила оформления следующих проектных документов:

чертежа общего вида щита;

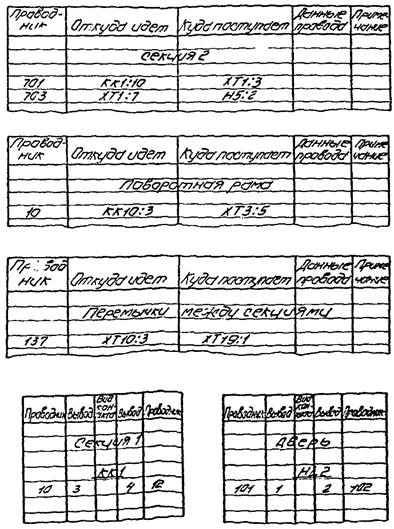

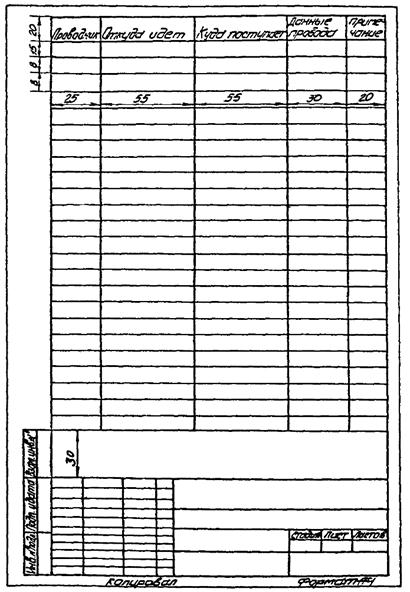

таблицы соединений электрических проводок;

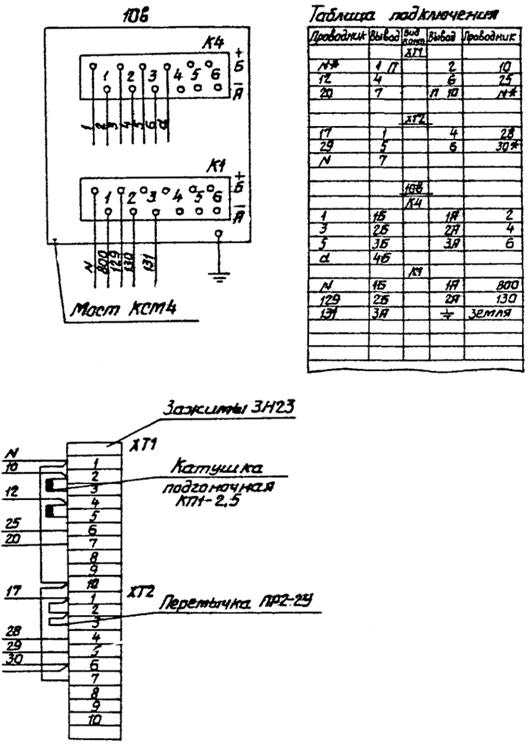

таблицы подключения электрических проводок;

спецификации щитов и пультов.

2.2. Настоящий руководящий материал дополняет, конкретизирует и иллюстрирует требования к содержанию проектной документации на щиты, установленные ГОСТ 24.206-80, с учетом конструктивных особенностей щитов по ОСТ 36.13-76.

2.3. Чертежи общих видов щитов и пультов должны выполняться с соблюдением требований ГОСТ 21.101-79 раздел 1.

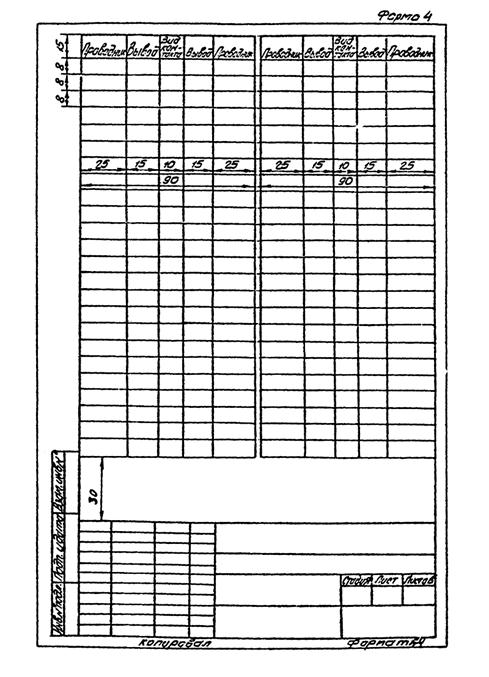

2.4. Построение таблиц на чертежах общего вида и таблиц соединений и подключения электрических проводок должно соответствовать ГОСТ 2.105-79.

2.5. Каждый документ по п. 2.1 должен иметь основную надпись и дополнительные графы по ГОСТ 21.103-78: на первом листе документа - по форме 1, а на последующих - по форме 4.

2.6. При установке на фасаде или внутри щитов приборов и аппаратуры, на которые отсутствуют типовые чертежи, указанные в п. 1.7 и п. 1.8 руководящего материала, в проекте, кроме документов по п. 2.1, разрабатывают нетиповые чертежи установки указанных приборов и аппаратуры.

Правила выполнения этих чертежей установлены РМ4-59-78 (раздел 3).

2.7. При выполнении документации на щиты и пульты, применяемой многократно, кроме требований данного РМ должны выполняться указания РМ4-88-74 «Унифицированная, документация. Указания о выполнении».

2.8. Для щитов, имеющих одинаковое расположение аппаратуры на фасаде и внутренних плоскостях, допускается выпускать документацию, перечисленную в п. 2.1 (кроме спецификации щитов и пультов), в виде групповых документов по правилам ГОСТ 2.113-75, в случае изменения текста в изделиях для нанесения надписей.

2.9. Примеры выполнения и комплектации листов чертежей общих видов, таблиц соединений и подключения приведены в приложениях 2... 10.

В целях уменьшения объема руководящего материала таблицы соединений и подключения в указанных приложениях приведены не полностью.

Более полная иллюстрация выполнения, оформления и комплектации документации на щиты во взаимной связи с остальной проектной документацией приведена в «Образце выполнения рабочих чертежей систем автоматизации технологических процессов. Часть II. Проектная документация. Об.8о ч. II». (Альбом № 3).

2.10. Порядок комплектования проектной документации, передаваемой заводу-изготовителю определен в РМ4-183-81 (выписку из РМ4-183-81 см. прилож. 1).

3. ЧЕРТЕЖИ ОБЩИХ ВИДОВ ЩИТОВ

3.1. Общие требования

3.1.1. Чертежи общих видов щитов, стативов, пультов разрабатывают на единичные и составные щиты.

Примечания: 1. Под единичным щитом понимается щит, статив, пульт и панель декоративная (с мнемосхемой) по номенклатуре, предусмотренной ОСТ 36.13-76.

2. Под составным понимается щит, образующийся в результате сборки при монтаже на строительной площадке из единичных щитов и (при необходимости) вспомогательных элементов.

3.1.2. Чертеж общего вида единичного щита должен содержать перечень составных частей;

вид спереди;

фрагменты вида (при необходимости);

вид на внутренние плоскости;

фрагмента вида (при необходимости);

технические требования;

таблицу надписей.

3.1.3. На чертежах общих видов кроме таблицы надписей, указанной в п. 3.1.2, при необходимости выполняют другие таблицы, например, таблицы условных обозначений, таблицы исполнений для групповых чертежей, таблицы условных обозначений символов мнемосхемы.

Все таблицы на чертеже должны иметь сквозную нумерацию.

3.1.4. Чертеж общего вида составного щита должен содержать:

перечень составных частей;

вид спереди.

3.1.5. На чертежах общих видов щиты изображают в следующих масштабах:

1:10 - для единичного щита;

1:25 - для составного щита;

1:2 - для мнемосхемы, выполняемой отдельным чертежом.

При этом масштабы на чертежах не указывают.

В обоснованных случаях могут применяться другие масштабы по ГОСТ 2.302-68. В этом случае масштаб проставляется над изображением по указаниям ГОСТ 2.316-68.

При изготовлении копий чертежей искажение масштаба не допускается.

3.1.6. На чертеже общих видов щиты, приборы, средства автоматизации, аппараты, элементы крепления внутрищитовой аппаратуры и т.п., изображают упрощенно в виде внешних очертаний, сплошными основными линиями по ГОСТ 2.303-68.

3.1.7. Шкафам, панелям, панелям с каркасом, корпусам пультов, вспомогательным элементам, поворотным рамам, а также приборам и средствам автоматизации, аппаратуре, линиям и символам-мнемосхем, вводам электрических и трубных проводок, монтажным изделиям, элементам крепления внутрищитовой аппаратуры (см. п. 3.3.5(4), устанавливаемых на фасадах и внутри щитов (в дальнейшем- составным частям щита), присваиваются номера позиций, в порядке записи их в перечень составных частей.

Номера позиций наносят на полках линий-выносок по правилам ГОСТ 2.109-78.

3.1.8. При простановке позиций по правилам п. 3.1.7 с целью сокращения числа линий выносок на чертежах, содержащих большое число однотипной аппаратуры (сигнальной арматуры, кнопок управления, отличающихся только цветами арматуры, толкателей, или реле одного типа, отличающихся набором контактов) и вводов, их рекомендуется изображать условными знаками по правилам обозначения одинаковых отверстий по ГОСТ 2.307-68 (см. прилож. 2).

3.1.9. Чертежи мнемосхем выполняют согласно руководящему материалу РМ4-65-74. При этом основная надпись, перечень составных частей и таблицы выполняются по требованиям данного РМ. (см. прилож. 3).

При размещении мнемосхем на декоративных панелях необходимо соблюдать требования РМ3-82-76, ч. I п. 4.2.2.

3.1.10. Пример оформления чертежа общего вида, как группового документа, разрабатываемого в случае предусмотренном в п. 2.8 приведен в приложении 4.

3.1.11. Присвоение номеров листам чертежа общего вида щита или пульта должно осуществляться по следующим правилам:

для единичного щита - в порядке, приведенном в п. 3.1.2 (кроме технических требований);

для составного щита - в порядке, приведенном в п. 3.1.4.

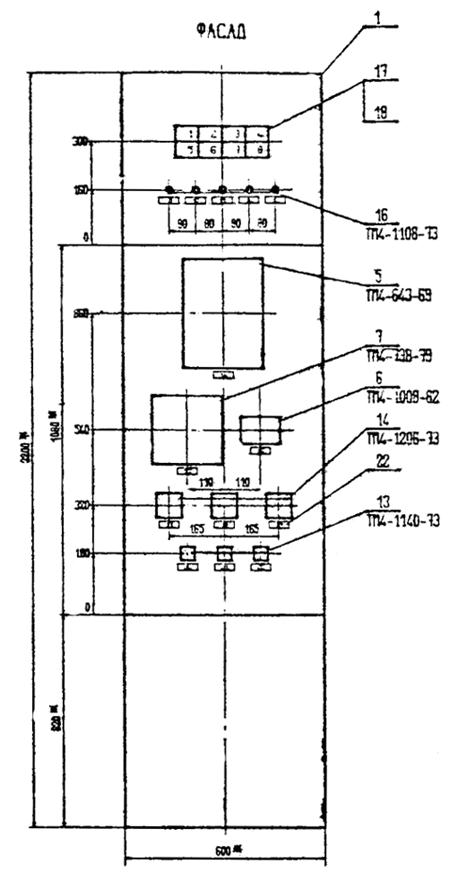

3.2. Вид спереди

3.2.1. Изображение вида спереди, в общем случае, выполняют на листе формата А3 по ГОСТ 2.301-68.

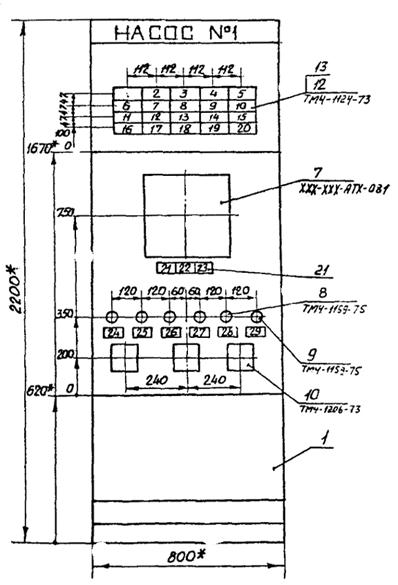

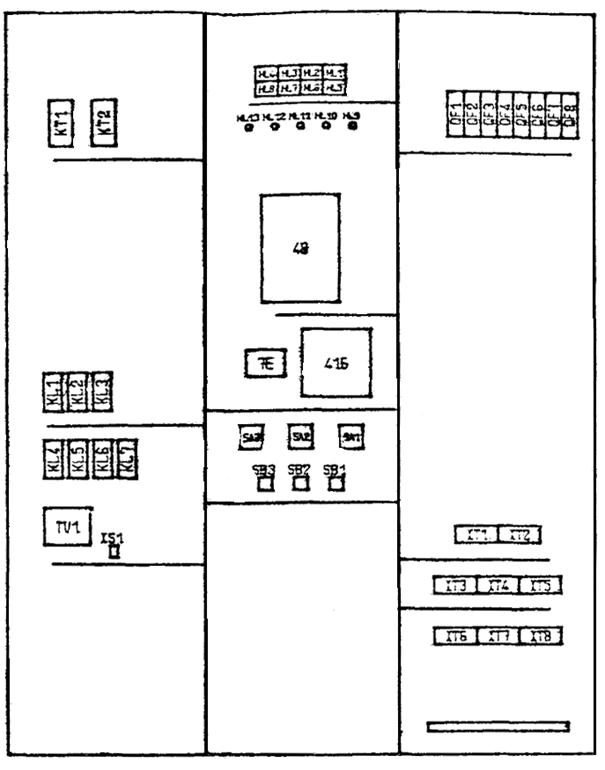

3.2.2. На виде спереди единичного щита показывают приборы, средства автоматизации, элементы мнемосхем, изделия для нанесения надписей о назначении того или иного прибора.

3.2.3. При выполнении чертежей на щиты и пульты, на которых имеется мнемосхема, необходимо соблюдать следующие правила:

мнемосхемы, размещаемые на декоративных панелях над приборными щитами выполняются как самостоятельный документ по правилам чертежа общего вида единичного щита;

мнемосхема, размещаемая на виде спереди щита или пульта совместно с приборами и аппаратами (над приборами, на специальном поле или планшете, на наклонной приборной приставке или крышке пульта), выполняется в виде фрагмента на поле чертежа общего вида единичного щита или на отдельном листе.

При этом на поле такого чертежа (или на его последующих листах) должна быть приведена таблица, расшифровывающая цвета окраски линий.

Форма таблицы должна соответствовать РМ4-59-78, приложение 22.

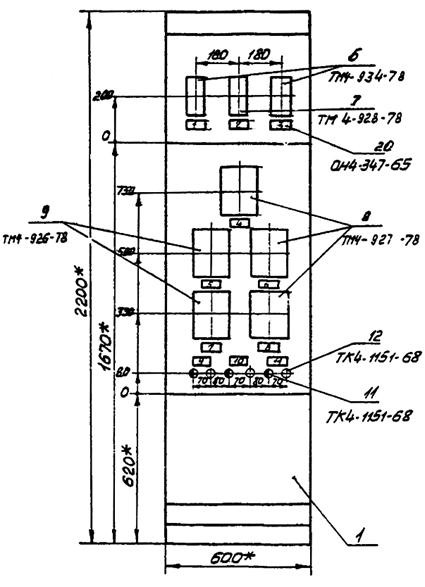

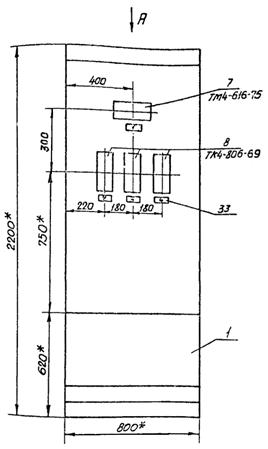

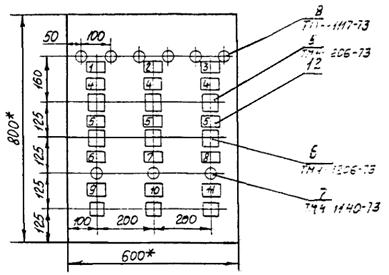

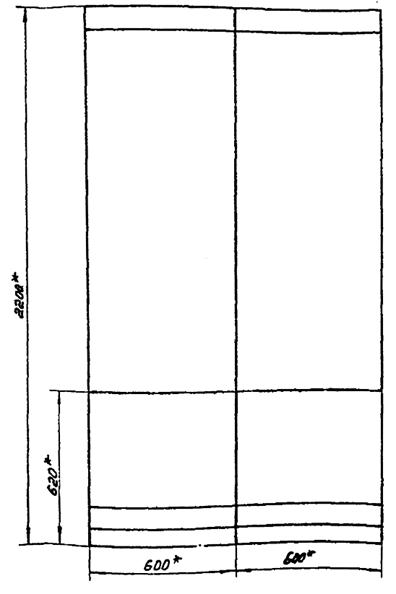

3.2.4. На виде спереди единичного щита проставляют габаритные размеры щита, размеры символов мнемосхем (технологических аппаратов линий, стрелок), и размеры, координирующие установку на нем всех приборов, средств автоматизации, символов мнемосхем и т.д.

Размеры проставляют по ГОСТ 2.307-68 от следующих базовых линий:

1) размеры по вертикали проставляют от нижнего края фасадной панели щита, столешницы пульта или двери малогабаритного щита;

2) по горизонтали - от вертикальной оси симметрии фасадной панели, столешницы пульта или двери малогабаритного щита.

3.2.5. На виде спереди единичного щита для приборов, аппаратуры и вводов под полкой линии-выноски, на которой проставлен номер позиции, указывают обозначение установочного чертежа (типового или разработанного в проекте).

Для приборов, имеющих глубину равную или более 300 мм (независимо от массы), или массу более 10 кг, (независимо от глубины), в технических требованиях необходимо приводить указания о креплении их на каркасе щита и обозначение типового монтажного чертежа.

3.2.6. При вводе проводок в щиты шкафные и шкафные малогабаритные сверху (см. РМ3-82-76 ч. I, пп. 5.1.6, 5.2.20) на поле чертежа размещают вид на крышку щита, на котором координируют и указывают вводы для электрических и трубных проводок в соответствии со сборником 72 «Вводы в щиты и пульты по ОСТ 36.13-76» (см. прилож. 5).

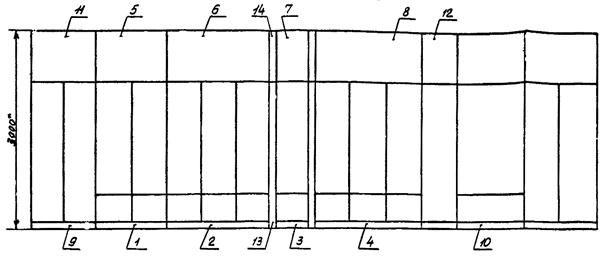

3.2.7. На виде спереди составного щита прибора и средства автоматизации не показывают.

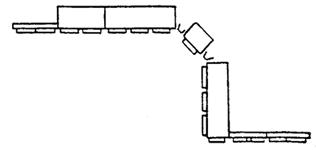

3.2.8. Вид спереди на составной щит, имеющий в плане сложную конфигурацию (непрямолинейную схему сочетания), изображают условно развернутым до совмещения в одну плоскость. Над изображением выполняют надпись «Развернуто» (см. прилож. 6).

На поле чертежа для такого щита помещают схему сочетания составных частей щита, на которой выполняют надпись «Схема сочетания».

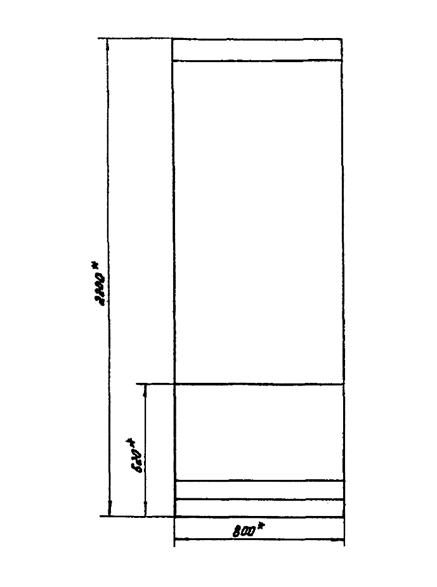

3.2.9. На виде спереди составного щита проставляют общие габаритные размеры этого щита. Габаритные размеры единичных щитов, входящих в составной, на чертеже не проставляют.

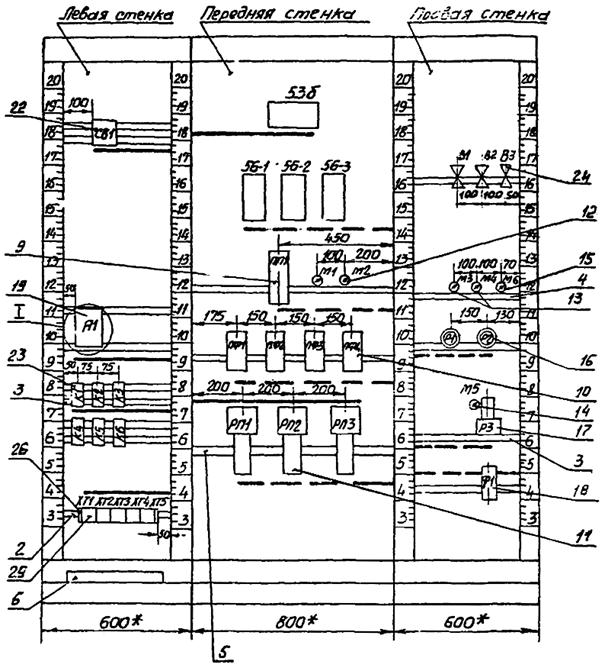

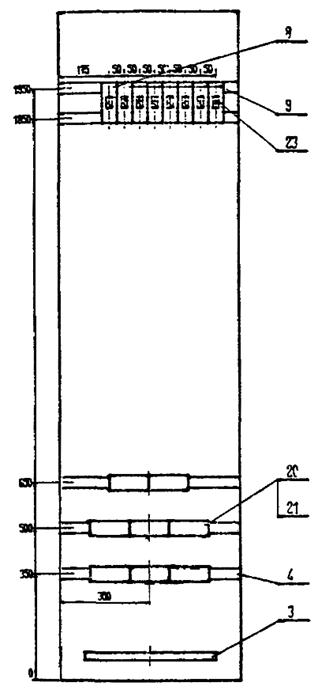

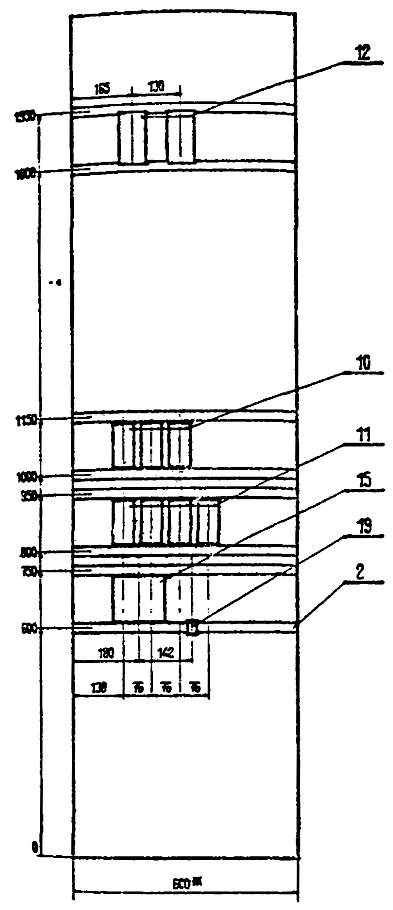

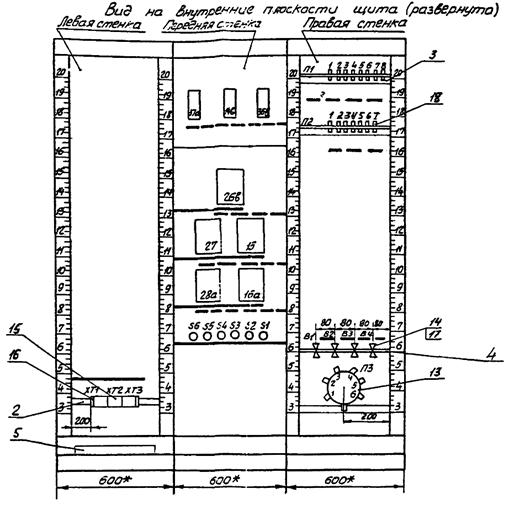

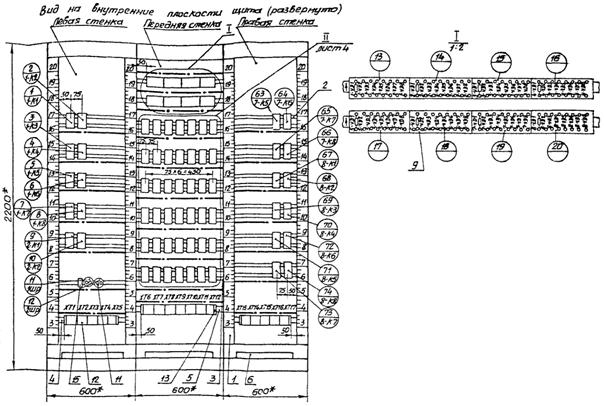

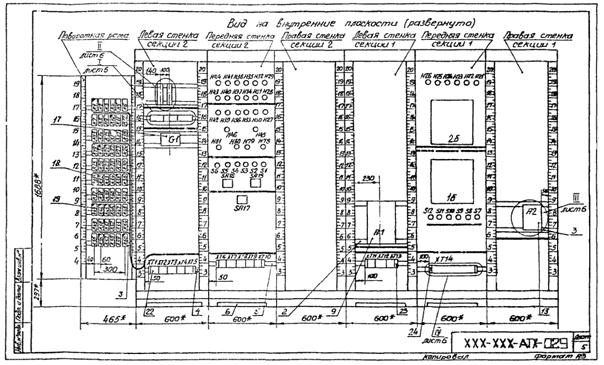

3.3. Вид на внутренние плоскости щита

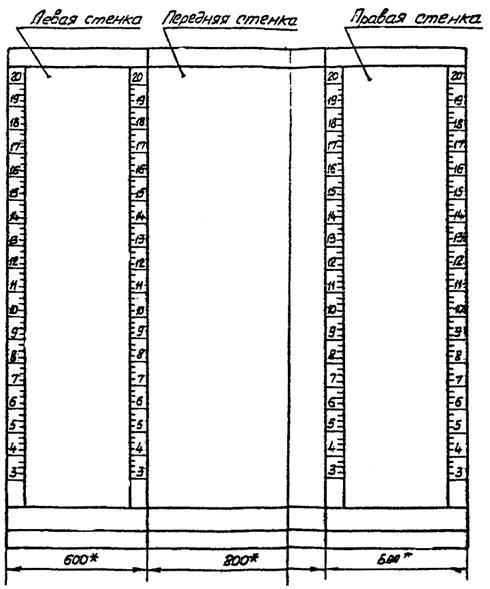

3.3.1. Вид на внутренние плоскости щита изображают на листе формата не более А4×4 по ГОСТ 2.301-68.

3.3.2. На чертеже вида на внутренние плоскости щита боковые стенки, поворотные конструкции, крышки, находящиеся в разных плоскостях, изображают условно развернутыми в плоскости чертежа. Над изображением помещают заголовок «Вид на внутренние плоскости (развернуто)».

Для плоских щитов (например, для декоративных панелей с мнемосхемами, стативов) помещают заголовок «Вид на внутренние плоскости».

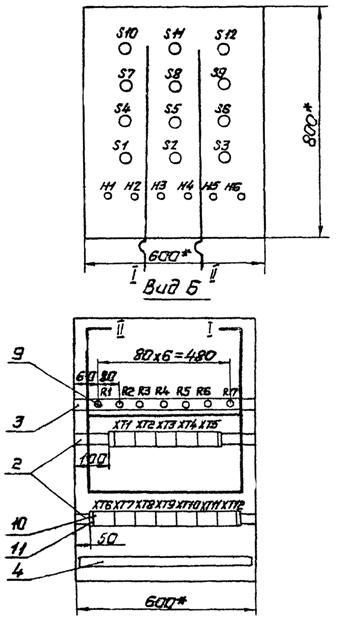

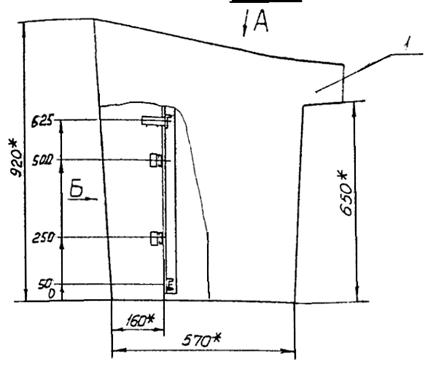

3.3.3. Для пультов вид на внутренние плоскости дается по стрелкам.

Пример выполнения вида и заголовков над ним дан в приложении 7.

3.3.4. Допускается смещать изображения составных частей щитов. При этом у соответствующего изображения помещают надпись по типу: «Поворотная рама секции 1 смещена» или «Крышка смещена».

При разработке чертежей общих видов щитов для двухсекционных (трехсекционных) щитов поворотную раму секции 1 (1 и 2) изображают всегда смещенной.

3.3.5. На внутренних плоскостях щитов (передних и боковых стенках), поворотных рамах, дверях малогабаритных щитов показывают:

1) установленные на них приборы, электроаппаратуру и пневмоаппаратуру. Расположение электроаппаратуры должно быть, как правило, систематизировано в зависимости от последовательности буквенно-цифровых позиционных обозначений (см. п. 3.3.13.);

2) изделия для монтажа электропроводок: блоки зажимов, рейки с наборными зажимами, колодки маркировочные, упоры и т.п.;

3) изделия для монтажа трубных проводок: трубопроводная арматура (краны, вентили), сборки переборочных соединителей.

Примечание. Под «сборкой переборочных соединителей» понимаются переборочные соединители, устанавливаемые в крышке щита шкафного (см. прилож. 5) или шкафного малогабаритного, а также на угольниках (см. прилож. 8).

4) элементы для крепления внутрищитовой аппаратуры (рейки, скобы, угольники и т.п. элементы, которые крепятся непосредственно к стойкам щита), выбираемые по сборникам типовых чертежей 40, 44.

Промежуточные детали для крепления аппаратуры к рейкам и угольникам, не изображают;

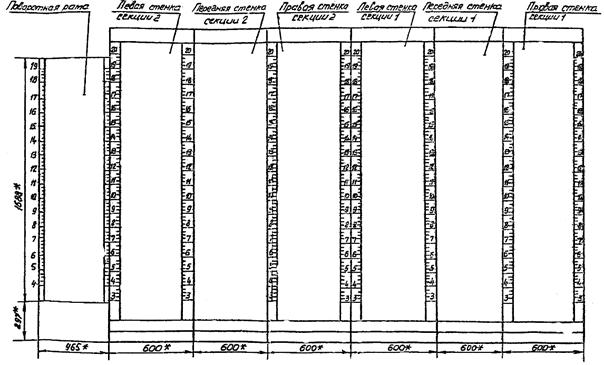

5) дециметровые шкалы стоек щитов, которые наносятся на стойки условно и служат для координации установленной внутри щитов аппаратуры по вертикали;

6) жгуты электрических и трубных проводок, кроме вертикальных жгутов, прокладываемых в стойках щитов шкафных, панельных с каркасом и стативов (РМ3-82-76, ч. I, п. 5.1.3б).

3.3.6. При размещении внутри щитов аппаратуры необходимо учитывать ее взаимное расположение на различных плоскостях и поворотных конструкциях относительно друг друга и приборов, установленных на фасаде.

При установке на фасаде щита глубоких приборов, в соответствующих зонах боковых стенок аппаратуру не размещают. (см. прилож. 4).

3.3.7. При установке внутри щитов аппаратуры, требующей увеличенного изображения (диоды, зажимы наборные ЗН-11, ЗН-2,5... ЗН-7, перемычки П, катушки подгоночные КП1-2,5... КП1-7,5, щитки питания и т.п.), следует выполнить выносные фрагменты на поле чертежа вида на внутренние плоскости или на последующих листах (см. прилож. 2, 4).

3.3.8. Аппаратуру координируют по горизонтали от краев стоек и между собой, как показано в примерах приложений 2... 10.

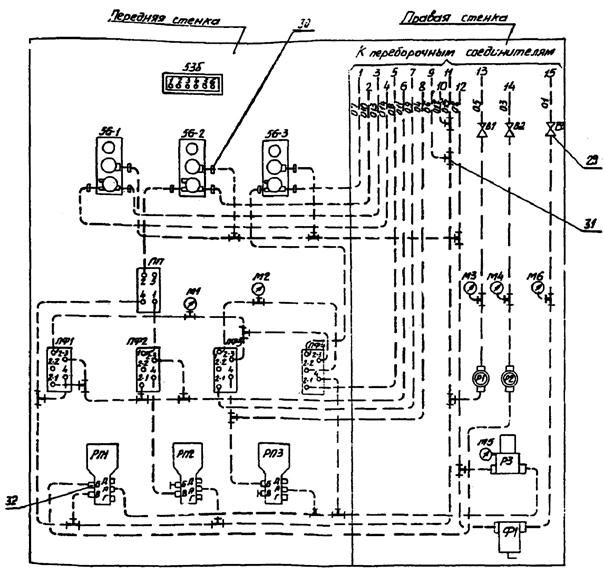

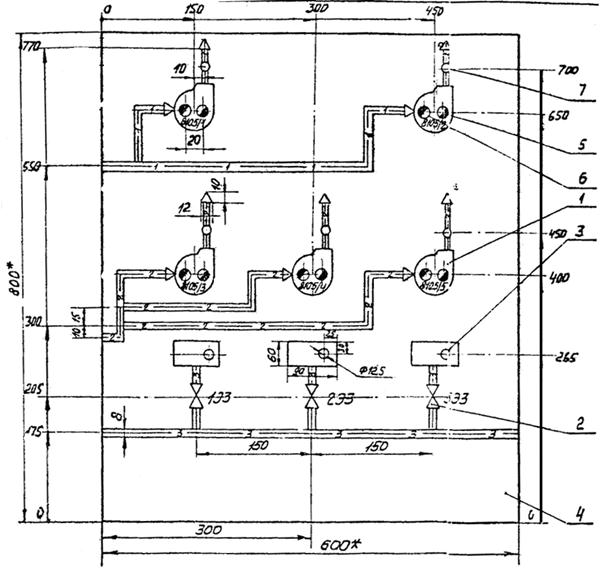

3.3.9. Прокладываемые в щитах трубные проводки (импульсные, командные, питающие и др.) должны быть изображены графическим способом в качестве фрагмента вида на внутренние плоскости.

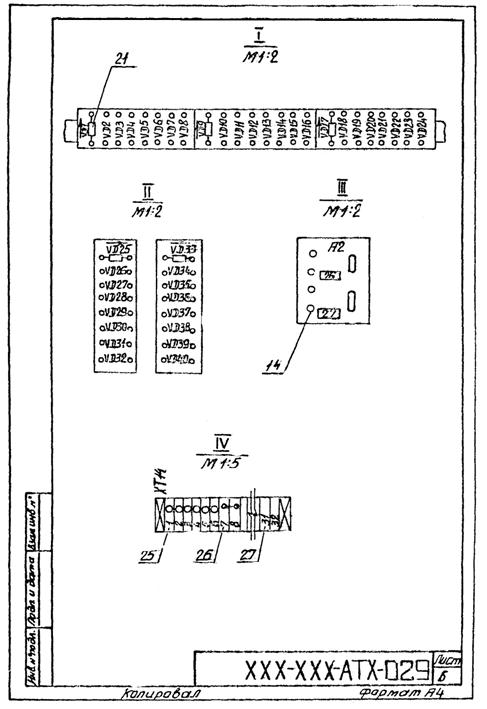

3.3.10. Фрагмент рекомендуется оформлять отдельным листом чертежа общего вида в масштабе 1:5. На чертеже показывают приборы, пневмоаппаратуру, изделия для монтажа трубных проводок, в том числе соединители (переходные, переборочные, тройниковые, для подключения к приборам и трубопроводной арматуре и т.п.) и собственно трубные проводки. Металлические проводки должны быть привязаны к элементам каркаса щита, на них должны быть указаны все необходимые уклоны. Остальные приборы и электроаппаратуру на чертеже допускается не изображать. При этом необходимо учитывать поля, занятые электроаппаратурой и электрическими проводками (см. прилож. 5, 8).

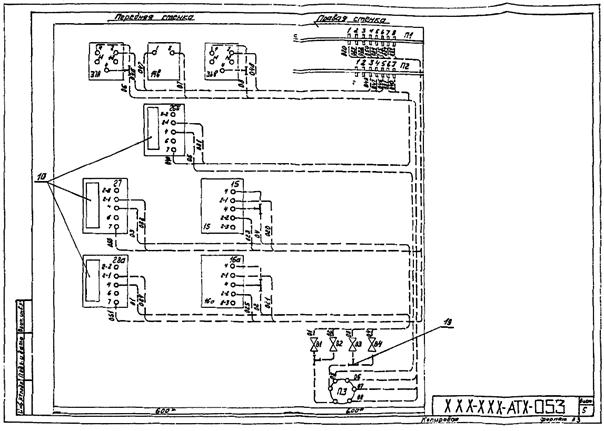

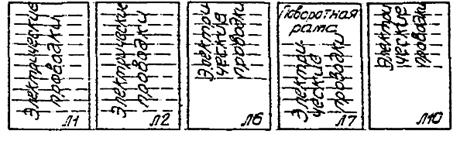

3.3.11. Жгуты электрических и трубных проводок изображают:

1) жгуты электропроводок - сплошной основной линией (черт. 1а);

2) жгуты экранированных проводов и кабелей - как показано на черт. 1б;

3) жгуты измерительных цепей, которые необходимо проложить отдельно - штрихпунктирной линией (черт. 1в);

4) потоки трубных проводок - штриховой линией (черт. 1г).

Черт. 1

Линии, обозначающие потоки электрических и трубных проводок, выполняют толщиной не менее 1,5S, где S - толщина линии, принятая на данном чертеже (см. п. 3.1.6).

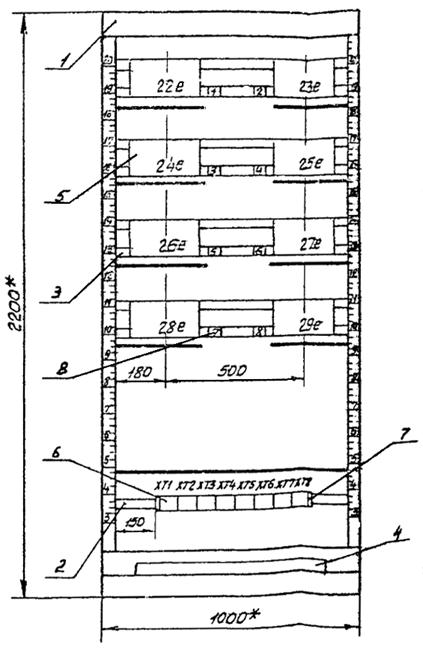

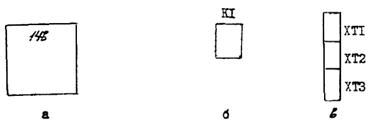

3.3.12. Для приборов, аппаратуры и изделий, указанных в пп. 3.3.5(1) - 3.3.5(4), а также для труб, проставляют позиции по перечню составных частей (п. 3.1.7). Допускается не изображать соединители для подключения трубных проводок к приборам и запорной арматуре. При этом позиции для них проставляются под позициями арматуры, как показано на черт. 2.

Черт. 2

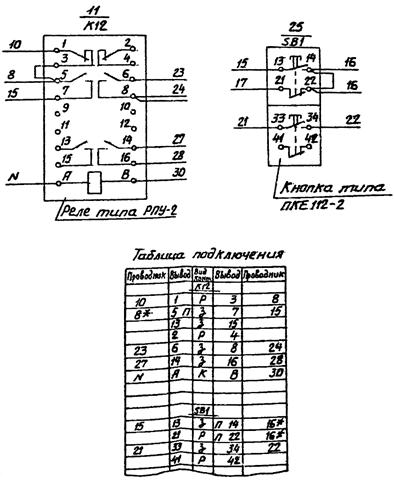

3.3.13. Для всех приборов, электроаппаратуры, пневмоаппаратуры, блоков зажимов, вентилей, соединителей и т.п. на изображениях (черт. 3а), над ними (черт. 3б) или справа от них (черт. 3в) указывает:

1) для приборов - позиции по спецификации;

2) для электроаппаратуры и пневмоаппаратуры - позиционные обозначения, по принципиальным электрическим, выполняемым в соответствии с РМ4-106-77 ГОСТ 2.702-75, и пневматическим схемам.

Примечания: 1. В проектной документация, передаваемой заводу не допускается использование сложных буквенно-цифровых позиционных обозначений электроаппаратуры, выполненных с нарушениями требований ГОСТ 2.710-81.

2. При невозможности соблюдения указанных требований и указаний п. 3.3.5(1) на виде с внутренней стороны для электроаппаратуры следует ввести (дополнительно к буквенно-цифровому позиционному обозначению) номера монтажных единиц, проставляемых по следующим правилам:

номер монтажной единицы проставляется в числителе дроби, знаменателем которой является обозначение принципиальной электрической или пневматической схемы. Присвоение порядковых номеров монтажным единицам производится слева направо, сверху вниз для каждой плоскости щита;

допускается плате с диодами, триодами, конденсаторами, сопротивлениями, щитку питания и т.п. присваивать один номер, а позиционные обозначения аппаратов по электрическим схемам помещать вблизи аппаратов. При этом номера позиций по перечню допускается не проставлять (см. прилож. 9);

3) для изделий, не указанных, в схемах, следующие буквенно-позиционные обозначения:

рейки с наборными зажимами - ХТ;

сборки переборочных соединителей для командных трубных проводок - П;

штепсельные разъемы - Х;

краны - КП;

вентили запорные - В;

стабилизаторы давления воздуха - Р;

фильтры воздуха - Ф;

манометры - М.

К буквенным обозначениям должны добавляться порядковые номера, начиная с единицы в пределах каждой группы изделий, обозначаемых одинаковыми буквами.

Черт. 3

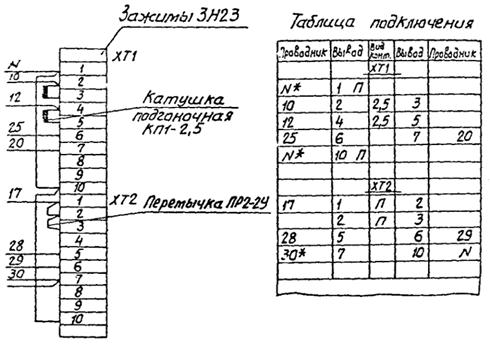

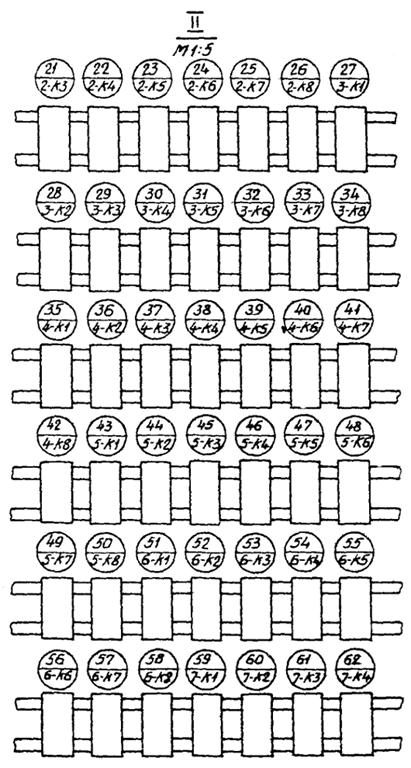

3.3.14. Наборным зажимам (на рейках зажимов) и переборочным соединителям (в сборках переборочных соединителей) присваивают порядковые номера, начиная с 1 (см. прилож. 2, 5, 8).

3.4. Технические требования

3.4.1. Технические требования выполняют согласно ГОСТ 21.105-79 и помещают над основной надписью, как правило, на листе с изображением вида спереди с соблюдением требований РМ4-59-78 п. 3.8.

3.4.2. Если чертеж общего вида не содержит листа с изображением вида спереди (например, релейный или клеммный щит, плоский статив), то технические требования помещают над основной надписью на листе с изображением вида на внутренние плоскости (см. прилож. 9, 10).

3.4.3. Технические требования, в общем случае, должны содержать следующий текст:

1. Размеры для справок.

2. Покрытие - вариант... ОСТ 36.13-76.

Примечание. При необходимости должны приводиться и другие конкретные требования, например: «Надпись на щите выполнить шрифтом ПО-40 ГОСТ 2930-62 и окрасить в черный цвет»; «Приборы поз.... крепить на каркасе щита по черт. ТМЗ...»1

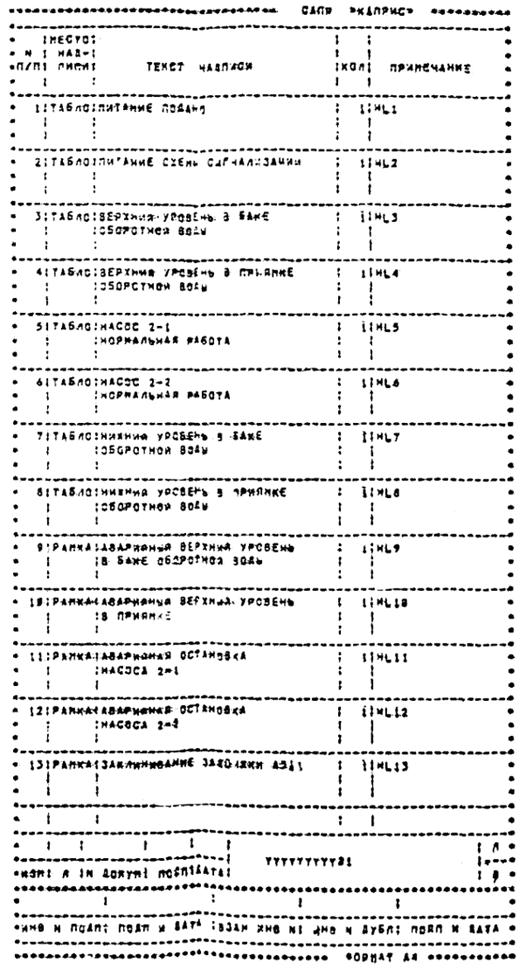

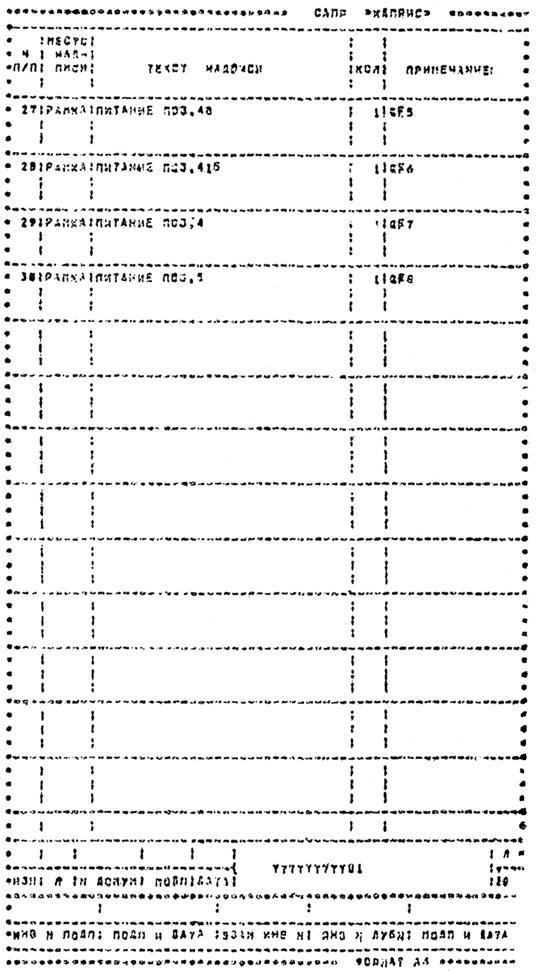

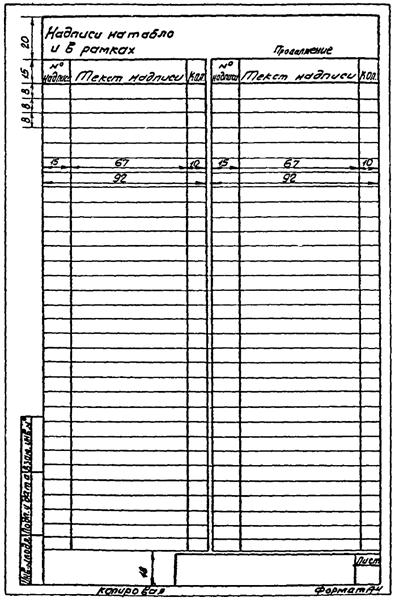

3.5. Таблица надписей

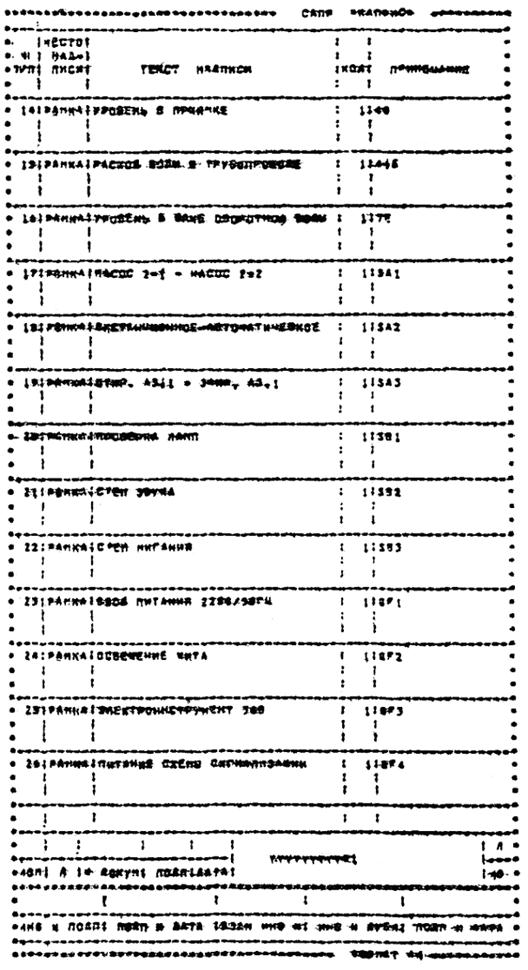

3.5.1. Таблицу надписей, наносимых на изделиях для надписей (табло; рамках, упорах), выполняют на отдельных листах формата А4 по ГОСТ 2.301-68, по приведенной в приложении 13 форме.

3.5.2. Таблица должна иметь тематический заголовок по типу «Надписи на табло и в рамках».

3.5.8. Каждой надписи на чертеже присваивают номер, начиная с единицы, и указывают его внутри контура изделия для надписей. Надписям присваивают номера слева, направо, сверху вниз, вначале - надписям на табло, а затем - в рамках и т.п.

3.5.4. В таблицу вначале включат на надписи на табло в порядке возрастания номеров, а затем - надписи в рамках, упорах и т.п.

3.5.5. При заполнении таблицы надписей в графе «Текст надписи» в виде заголовка указывают наименование и тип изделия для нанесения надписей и подчеркивают. Например: «Табло ТСМ»; «Рамка 66×20». Затем в этой же графе, против соответствующих номеров надписей, записывают относящийся к ней текст.

Надписям, имеющим одинаковый текст, присваивают одинаковые номера. При этом в графе «количество» указывают общее количество одинаковых надписей.

3.5.6. Текст надписей должен быть кратким. При его составлении следует учитывать размеры свободных полей табло и рамок, размеры применяемых шрифтов (см. РМ3-82-76, ч. I, п. 3.1.4).

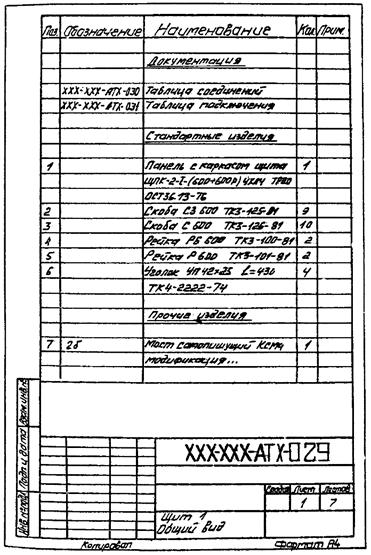

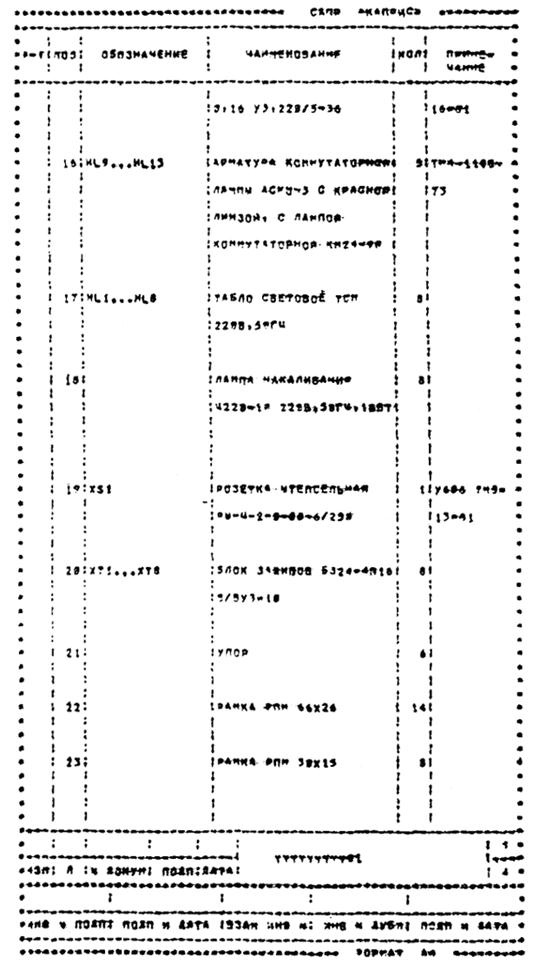

3.6. Перечень составных частей

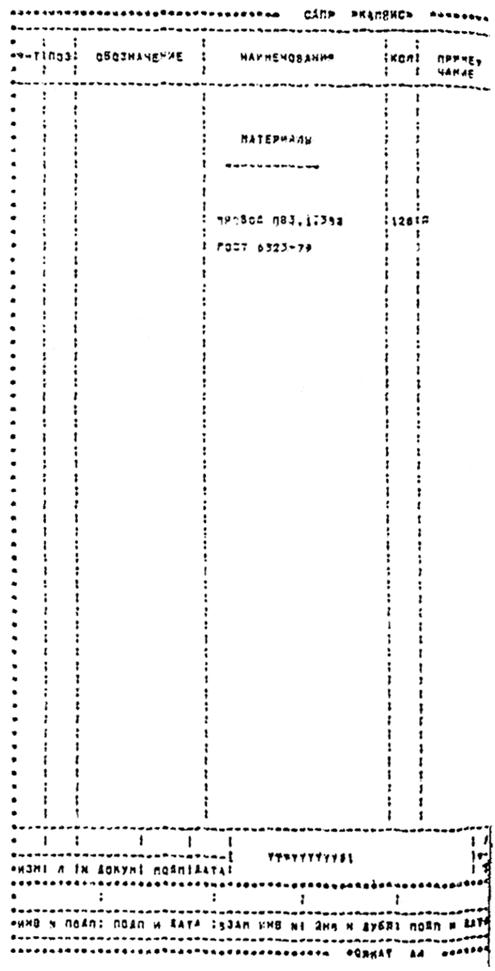

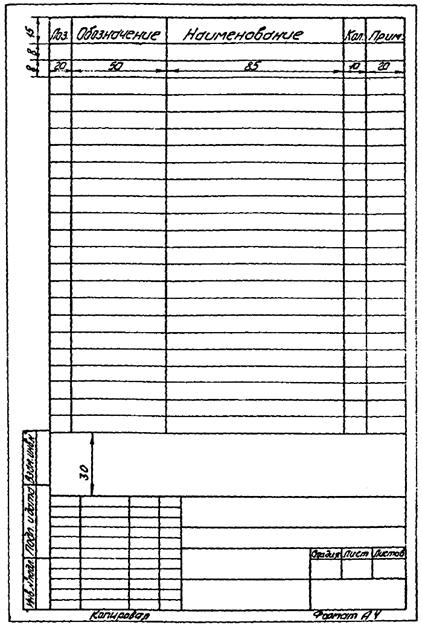

3.6.1. Перечень составных частей щита выполняют на отдельных листах формата А4 по ГОСТ 301-68, по форме, приведенной в приложении 10.

3.6.2. Все составные части щита вносят в перечень по разделам. Наименование разделов, порядок записи в них составных частей и заполнения граф перечня - по ГОСТ 2.108-68.

3.6.3. В перечень составного щита включают входящие в него единичные щиты и вспомогательные элементы (вспомогательные панели, угловые вставки).

При этом перечень содержит два раздела:

сборочные единицы;

стандартные изделия.

Единичные щиты, имеющие чертежи общих видов, включают в раздел «Сборочные единицы».

Вспомогательные элементы, не имеющие чертежа общего вида, включают в раздел «Стандартные изделия».

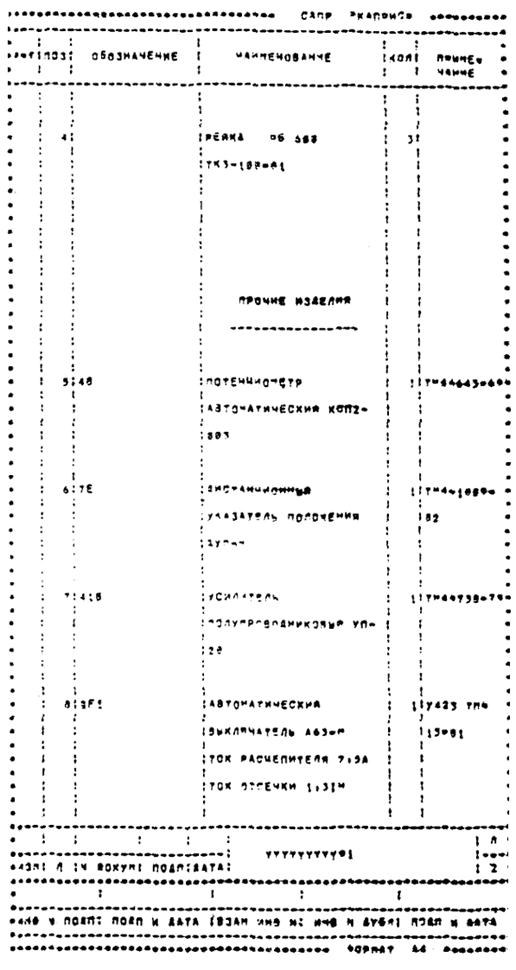

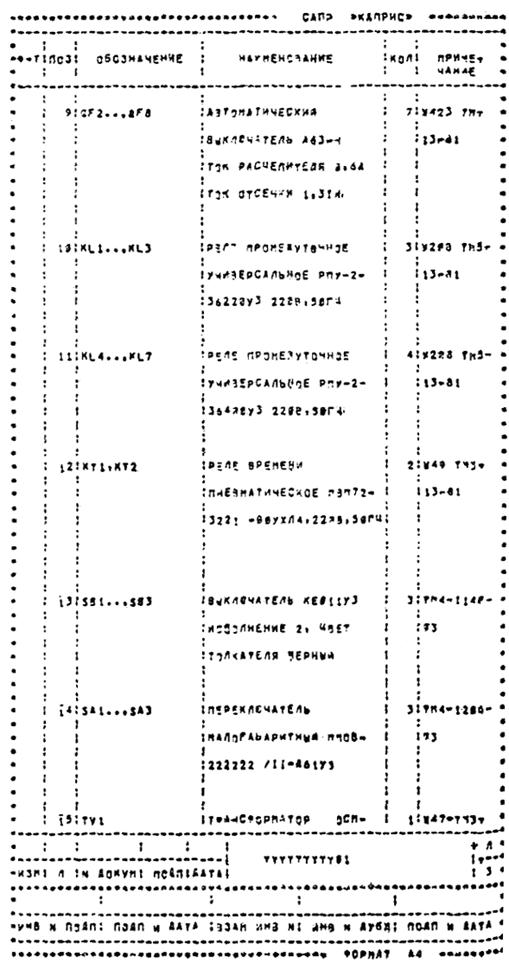

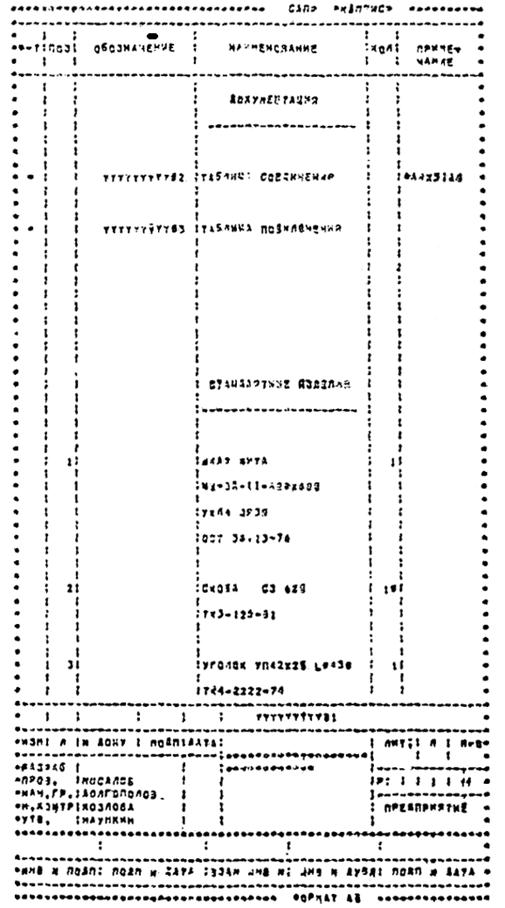

3.6.4. Перечень единичного щита, как правило, содержит разделы:

документация;

детали;

стандартные изделия;

прочие изделия;

материалы.

3.6.5. В раздел «Документация» включают таблицы соединений и подключения.

3.6.6. В раздел «Детали» включают нетиповые детали для установки приборов и аппаратуры внутри щитов (угольники, скобы, рейки), символы мнемосхем.

3.6.7. В раздел «Стандартные изделия» вносят:

щитовые конструкции;

другие стандартные изделия (угольники, скобы, рейки). В раздел не включают стандартные приборы и аппаратуру.

Наименование щитовых конструкций принимается по РМ3-82-76 ч. I подраздел 2.7 и РМ3-82-81 ч. II подраздел 1.6, а для других стандартных изделий - по сборнику типовых конструкций 44.

3.6.8. В раздел «Прочие изделия» включают все приборы и аппаратуру (в том числе стандартные), монтажные изделия следующими группами и в следующей последовательности:

1) приборы и средства автоматизации в порядке их расположения на чертеже слева направо, сверху вниз: вначале - по виду спереди, затем - по виду с внутренней стороны;

2) электроаппаратура по следующим функциональным группам:

пусковая и защитная, аппаратура (кнопки, переключатели, выключатели, пускатели, рубильники, предохранители, щиток электропитания);

сигнальная аппаратура (арматура сигнальных ламп, табло, звонок, сирена);

преобразователи и источники электропитания (трансформаторы, стабилизаторы, выпрямители, прерыватели);

реле;

резисторы, конденсаторы, диоды;

3) трубопроводная арматура (вентили, краны, блок вентилей запорных);

4) монтажные изделия:

изделия для электромонтажа (блоки зажимов, зажимы наборные, колодки маркировочные, упоры, перемычки);

изделия для монтажа трубных проводок (соединители переходные, переборочные, тройниковые, для подключения к приборам и т.п.);

изделия для нанесения надписей.

3.6.9. В раздел «Материалы» включают электрические провода, указанные в таблице соединений (см. подраздел 4.2) и трубы.

3.6.10. В перечень составных частей не вносят элементы для оконцевания и маркировки проводок (оконцеватели, манжетки, бирки маркировочные, наконечники и т.п.) и материалы, не указанные в п. 3.6.9 (струны, полоски, пряжки, припой, клей и т.п.).

Они выбираются заводом-изготовителем при выполнении монтажа проводок согласно инструкции на монтаж электрических и трубных проводок (РМ3-54-77, РМ3-53-77).

3.6.11. При заполнении графы «Наименование» соблюдают следующие правила:

1) для изделий, перечисленных в п. 3.6.8 обозначения технических условий не указываются;

2) для приборов и средств автоматизации, кроме поставляемых заводом-изготовителем комплектно со щитами (см. п. 1.10 данного РМ), наименование записывают упрощенно, без указаний технических характеристик (градуировок, пределов измерений и т.п.). Обязательно указывают тип и модификацию прибора. Например: «Мост самопишущий КСМ4, модификация 42.140.80.205»;

3) для приборов и аппаратуры, поставляемых заводом-изготовителем комплектно со щитами (см. п. 1.10 настоящего РМ), в графе приводятся все исчерпывающие характеристики, необходимые заводу для их выбора. Например, для манометров типа МТ указывают пределы показаний, для реле промежуточных - каталожные номера или номера паспортов, напряжение; для реле времени ВЛ-34 - напряжение питания, диапазон выдержек времени и др.; для кнопок - цвета надписи на толкателях и т.д.

3.6.12. В графе «Обозначение» для приборов, электроаппаратуры и трубопроводной арматуры проставляют позиционные обозначения, присвоенные этим аппаратам в соответствии с п. 3.3.13.

3.6.13. В графе «Примечание» указывается:

1) обозначение установочного чертежа (типовых чертежей или чертежей, разработанных в данном проекте) для всех приборов, электроаппаратуры и трубопроводной арматуры, устанавливаемых внутри щитов;

2) цвет окраски символов технологических аппаратов мнемосхем (прилож. 3).

3.6.14. Нумерация позиций составных частей должна быть сквозной в пределах всего перечня.

3.6.15. На первом листе перечня составных частей щита (являющимся первым листом чертежа общего вида) в графе 4 основной надписи записывают наименование чертежа, которое выполняют по следующим правилам:

1) для составных щитов, а также для единичных щитов, не входящих в состав составных, наименование начинается со слова «Щит». Далее указывают либо функциональное наименование щита (диспетчера, оператора и наименование технологической установки), либо наименование обслуживаемой щитом технологической установки. Затем указывают наименование документа «Общий вид».

Например:

для чертежа общего вида составного щита:

«Шит диспетчера водоснабжения

Общий вид»;

для чертежа общего вида единичного щита, не входящего в составной:

«Шит насосной установки.

Общий вид»;

2) для единичных щитов, входящих в составной щит, в наименование чертежа включают:

условный номер единичного щита, присвоенный по чертежу общего вида составного щита («Щит 1», «Щит 2» и т.д.);

наименование документа «Общий вид».

Например: «Щит 1.

Общий вид».

Панели с мнемосхемами рекомендуется именовать по типу:

«Мнемосхема 1.

Общий вид».

4. ТАБЛИЦЫ СОЕДИНЕНИЙ И ПОДКЛЮЧЕНИЯ

4.1. Общие положения

4.1.1. Таблицы выполняют только для единичных щитов на листах формата А4 по формам:

для таблицы соединений - приложение 15;

таблица подключения - приложение 16.

4.1.2. Для клеммных щитов, при наличии в нем перемычек, выполняется только таблица соединений.

4.1.3. При заполнении таблиц соединений и подключения электрических проводок необходимо соблюдать следующие общие правила:

1) для двух или трехсекционных щитов, а также для щитов, содержащих поворотные конструкции (поворотные рамы, двери малогабаритных щитов, столешницы пультов), таблицы для каждой секции или конструкции начинают с нового листа. Для трехсекционных щитов таблицы составляются, начиная с секции 3, а для двухсекционных - с секции 2 (т.е. в порядке их расположения на виде с внутренней стороны).

При атом запись в таблицах начинают с заголовка по типу:

«Секция 3», «Дверь», «Столешница»;

2) проводки от местных приборов, которые подключаются непосредственно к щитовым приборам, минуя сборки зажимов (например, компенсационные провода), в таблицы соединения и подключения не записываются. Подключение этих проводников к приборам показывается в соответствии с указаниями РМ4-6-81 ч. III.

3) допускается оставлять свободные строки: в «Таблице соединений» - между различными группами проводов, например, питающими, измерительными, заземляющими;

в «Таблице подключения» - между соседними приборами и аппаратами.

Примеры последовательности записей электрических проводок, а также примеры записей заголовков в таблицах соединений и подключения приведены в приложениях 17, 18.

4.1.4. На первом листе таблицы соединений (подключения) сверху под заголовком «Технические требования» приводят:

ссылку на электрические принципиальные схемы, схемы внешних проводок (соединений, подключения), на основании которых выполнена таблица;

при необходимости требования к выполнению электрических проводок.

Далее начинают запись проводок.

4.1.5. Наименование документа, указываемое в графе 4 основной надписи, выполняют по указаниям, приведенным в п. 3.6.15; при этом наименование документа «Общий вид» заменяют соответственно на: «Таблица соединений» или «Таблица подключения».

4.2. Таблица соединений

4.2.1. Запись проводок в таблицу соединений производят на основании принципиальных электрических схем и схем внешних проводок (соединений и подключения). При этом очередность описания схем не регламентируется.

4.2.2. При заполнении таблиц соединений проводки записывают в пределах всего щита (секции), учитывая расположение приборов, аппаратуры, клеммников в щите (секции) на виде с внутренней стороны по одному из следующих правил:

1) по возрастанию номеров маркировки цепей в принципиальной электрической схеме;

2) по методу непрерывности цепи, при котором, как правило, начало каждого последующего проводника должно быть на том аппарате, где окончился предыдущий проводник или на аппарате, расположенном рядом.

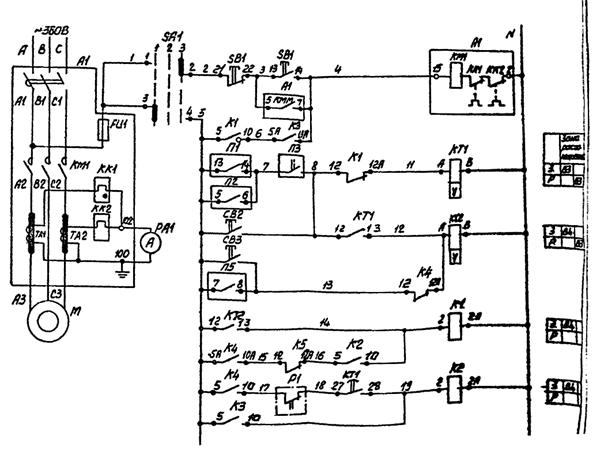

Например: если согласно принципиальной электрической схеме (прилож. 11) проводник 8 окончился на реле КТ1, то в таблицу соединений (см. прилож. 4, таблица соединений) следующим должен быть записан проводник 12, т.к. он идет от того же реле, у которого окончился проводник 8.

п. 4.2.3. При необходимости выполнения электромонтажа щита проводами разных марок (сечений) следует записывать соединения в соответствии с требованиями п. 4.2.2 по каждой марке (сечению) провода в отдельности.

При соблюдении требований данного пункта и п. 4.2.2 (2) порядок номеров маркировки цепей во внимание не принимается.

п. 4.2.4. При записи электрических проводок по вышеизложенным правилам необходимо соблюдать следующие указания:

1) проводники от аппаратуры, установленной на поворотной конструкции, рекомендуется подключать к аппаратуре, установленной на щите через сборки коммутационных зажимов.

Допускается указанные проводники подключать к аппаратуре, установленной на щите, минуя сборки зажимов;

2) после проводок, записанных по электрическим принципиальным схемам, записывают проводники измерительных цепей, требующие отдельной прокладки, а затем проводники, используемые для заземления приборов, аппаратов и элементов крепления внутрищитовой аппаратуры;

3) перемычки между секциями двух или трехсекционного щита выполняются между сборками коммутационных зажимов секций и записываются с нового листа под заголовком «Перемычки между секциями»;

п. 4.2.5. Порядок заполнения граф «Таблицы соединений» следующий:

1) в графе «Проводник» указывают маркировку проводки (провода) по электрической принципиальной схеме, или по схеме соединений внешних проводок;

2) в графах «Откуда идет» и «Куда поступает» приводят адреса присоединения проводников, например: К1;4, 18в-К2:5,

где К1 - позиционные обозначения аппаратов,

18в - позиция прибора по спецификации оборудования,

К2 - колодка прибора,

4, 5 - номер вывода.

При введении в проектную документацию, дополнительно к позиционному обозначению, номеров монтажных единиц по п. 3.3.13(2), их следует указывать в адресе, например: 12-К1:4,

где 12 - номер монтажной единицы,

К1 - позиционное обозначение,

4 - номер вывода.

Для общих цепей допускается не заполнять графу «Откуда идет» кроме первого адреса (см. прилож. 2, 9);

3) в графе «Данные проводника» для проводов указывают их марку, сечение, и, при необходимости, цвет;

4) в графе «Примечание» записывают:

для проводок, которые требуют отдельной прокладки, надпись по типу: «Измерительные цепи», или «42 В» (для цепей питания электрофицированного инструмента и освещения щитов напряжением до 42 В);

для перемычек, выполняемых на аппарате, кроме перемычек на зажимах наборных (выполняются графикой по п. 3.3.7) - сокращенное обозначение «П»;

4.2.6. Номера выводов приборов и аппаратов проставляют в соответствии с технической документацией завода-изготовителя этих изделий (ТУ, инструкции по монтажу и эксплуатации и т.п.).

При отсутствии у аппарата (например, реле) заводской нумерации выводов им присваивают условные номера, которые наносят на монтажном символе, изображенном по правилам п. 4.3.6.

4.3. Таблица подключения

4.3.1. Таблицы подключения проводок следует выполнять в порядке, соответствующем расположению, приборов, аппаратуры и клеммников в щите, на виде с внутренней стороны слева направо, сверху вниз последовательно по стенкам: (левая, передняя, правая) и поворотным конструкциям. Запись начинают с соответствующих заголовков «Левая стенка», «Передняя стенка» и т.д.

4.3.2. В графе «Вид контакта» проставляется:

1) позиция прибора по спецификации или позиционное обозначение аппарата, блока зажимов, рейки с наборными зажимами и подчеркивается. При необходимости, для прибора, кроме позиции, указывают обозначение колодки или штепсельного разъема (см. прилож. 4, 12);

2) условные обозначения контактов и катушки только для электроаппаратуры типа реле РУ-1, МКУ-48с, ПЭ-21, РПУ-0, РПУ-2, РП8, РП9, РП11, РП12, РП23, РП25, кнопок КЕ-011, КЕ-012, ПКЕ, переключателей ТВ, ТП, блокконтактов магнитных пускателей. Принимаются следующие условные обозначения:

З - замыкающий контакт;

Р - размыкающий контакт;

К - катушка реле.

Переключающий контакт записывается двумя строчками, как контакт размыкающий и замыкающий. При этом общий вывод записывается один раз в строчке, где записывается размыкающий контакт (прилож. 12, п. 1).

Примечание. Допускается в графе «Вид контакта» проставлять условные обозначения зажимов с перемычкой, зажимов с подгоночными катушками, перемычек П, подгоночных катушек. В этом случае принимаются следующие условные обозначения:

П - зажим наборный с перемычкой ЗН-П.; перемычка П, устанавливаемая на зажимах блока БЗ;

2,5; 5; 7,5 - зажим наборный с подгоночной катушкой ЗН-2,5, ЗН-5 и т.д. или катушка подгоночная КП1-2,5, КП1-5 и т.д. (см. прилож. 12 п. 3).

Для зажимов нормальных графа не заполняется.

При заполнении таблицы подключения для клеммников по указанному правилу их графическое изображение по п. 3.3.6 не выполняется.

4.3.3. В графах «Вывод» проставляют номера выводов в следующем порядке:

1) для приборов, аппаратов, блоков зажимов и т.п. - по приложению 12 п. 2;

2) для электроаппаратуры, перечисленной в п. 4.3.2(2) - по приложению 12 п. 1.

Кроме того, для перемычек, выполняемых непосредственно на приборах и аппаратах, в графах, кроме номера вывода, приводят сокращенное обозначение «П».

Примечание. В случае если для зажимов таблица подключения заполняется по правилам, изложенным в примечании к п. 4.3.2, то номера выводов располагают соответственно против обозначения перемычек и подгоночных катушек (см. прилож. 12 п. 3).

4.3.4. Графы «Вывод» и «Вид контакта», как правило, заполняют только для занятых выводов. Допускается указанные графы заполнять для всего аппарата, блока зажимов, рейки с наборными зажимами, независимо от количества занятых выводов (см. прилож. 5).

4.3.5. В графах «Проводник» против соответствующих номеров выводов указывают маркировку проводок, подключаемых к данному выводу. Если два проводника подводятся к одному выводу, то около; обозначения проводника проставляется знак *.

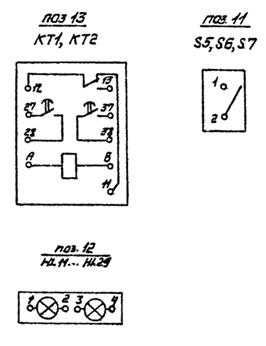

4.3.6. В конце «Таблицы подключения» помещают листы (не более формата А3 по ГОСТ 2.301-68) с изображением монтажных символов. Над изображением символов аппаратов, указывают позиции по перечню и позиционные обозначения.

Например:  или  (см. прилож. 2);

Монтажные символы выполняют для аппаратов, не имеющих заводской нумерации выводов, в соответствии с РМ4-184-81 «Системы автоматизации технологических процессов. Электроаппаратура, поставляемая комплектно со щитами и пультами по ОСТ 36.13-76,^,Монтажные символы».

Для аппаратов, имеющих заводскую нумерацию выводов и отмеченных в РМ4-184-81 знаком *, монтажные символы не приводят.

5. СПЕЦИФИКАЦИЯ ЩИТОВ И ПУЛЬТОВ

5.1. Спецификация щитов и пультов выполняется по форме 1 ГОСТ 21.110-82 в соответствии с «Порядком составления спецификации оборудования по ГОСТ 21.110-82 в проектно-сметной документации систем автоматизации технологических процессов», согласованным Союзглавкомплектавтоматикой 22.11.82 г. и утвержденным Главмонтажавтоматикой 23.11.82.

5.2. Спецификация должна состоять из двух разделов, имеющих следующие номера и наименования.

1. Щиты (и пульты).

2. Аппаратура (и приборы), поставляемые комплектно со щитами (и пультами).

Примечание. Наименование, приведенное в скобках, опускается при отсутствии в проектной документации соответствующих видов оборудования.

5.3. В раздел 1 включаются щиты, стативы, пульты и вспомогательные элементы. Порядок записи щитов в спецификации изложен в п.п. 5.4... 5.6, 5.11, 5.12 данного РМ.

54. Порядок заполнения графы 2 «Наименование и техническая характеристика оборудования...» следующий:

1) для составного щита приводят его наименование из графы 1 основной надписи чертежа общего вида и слов «состоящий из щитов по ОСТ 36.13-76»;

наименование единичных щитов, входящих в данный составной щит, в порядке их записи в перечне составных частей данного щита и условное наименование щита по ОСТ 36.13-76.

Например:

«Щит диспетчера, состоящий из щитов по ОСТ 36.13-76:

щита 1 ШПК-3-1-(600+800+600) УХЛ4 JP00

щита 2 ШПК-2-1-(800+800) УХЛ4 JP00

вставки угловой ВУ-Д-ШПК-У4».

Для щитов, имеющих одинаковые обозначения исполнений, это обозначение указывается в заголовке перед обозначением стандарта.

Например:

«Щит оператора, состоящий из щитов УХЛ4-JР30 ОСТ 36.13-76:

щита 1 ЩШ-2-02 (800+800);

щита 2 ЩШ-2-0Л (600+1000)»;

2) для единичных щитов, используемых в качестве самостоятельных оперативных и местных щитов контроля, регулирования и управления, запись производится по типу:

«Щит насосной, состояний из щита шкафного трехсекционного ЩШ-3-П-(600+1000+800) УХЛ4 JP30 ОСТ 36.13-76».

5.5. В графе 3 «Тип...» против наименований всех щитов (как составных, так и единичных) проставляют обозначения чертежа общего вида щита.

5.6. В графе 9 «Количество...» указывается количество щитов в виде дроби, в числителе которой указывают фактическое количество единичных щитов, определяемых согласно примечанию к п. 3.1.1 данных РМ, а в знаменателе - количество, исчисленное в физических единицах.

Примечание. Понятие физической единицы и порядок определения количества физических единиц по отношению к единицам по номенклатуре щитов согласно ОСТ 36.13-76 даны в РМ4-183-31.

5.7. В раздел 2 включают приборы и аппаратуру (электроаппаратуру, трубопроводную арматуру), поставляемые заводом-изготовителем комплектно со щитами и пультами. Номенклатура указанных приборов аппаратуры определяется по приложению 4 к РМ4-183-81.

5.8. Для удобства обработки спецификаций на заводах-изготовителях, раздел 2 необходимо начинать с нового листа.

5.9. Приборы и аппаратуру записывают в раздел 2 группами в следующей последовательности:

1) приборы (манометры МТ, балансные реле, переключатели щеточные ПТИ-М, ПЩ, панели дистанционного управления, фильтры, редукторы, клапаны электропневматические, краны-переключатели);

2) электроаппаратура в порядке по п. 3.6.8 (2);

3) трубопроводная арматура по п. 3.5.8 (3).

В графе 3 «Тип, марка …» технические условия не указывают.

5.10. Прокат черных металлов, необходимый для изготовления шкафов, панелей, стоек, корпусов пультов, а также материалы и изделия для монтажа электрических и трубных проводок - электрические провода, полиэтиленовые трубы, блоки зажимов, зажимы наборные, соединители для трубных проводок, оконцеватели, манжетки, бирки маркировочные, наконечники, струны, полоски, пряжки, припой, клей, детали крепления внутрищитовой аппаратуры, изделия для нанесения надписей - в спецификации не включаются.

5.11. Графы 1, 6, 8, 10 не заполняют.

5.12. В графе 2:

перед наименованием щитов, приборов, аппаратуры проставляют порядковые номера, начиная с 1 для каждого раздела;

завод-изготовитель не указывают.

5.13. Пример выполнения спецификации приведен в приложении 19.

6. ОФОРМЛЕНИЕ ДОКУМЕНТАЦИИ НА ЩИТЫ, ПОСТАВЛЯЕМЫЕ НА ЭКСПОРТ

6.1. Проектная документация на изготовление щитов и пультов, поставляемых на экспорт, должна выполняться в соответствии с требованиями настоящего руководящего материала с соблюдением указаний данного раздела.

6.2. Щиты должны выбираться по номенклатуре ОСТ 36.ЭД1.13-79 в соответствии с предусмотренными в нем условиями эксплуатации.

6.3. Аппаратуру следует выбирать по «Ограничительному перечню электроаппаратуры, используемой при проектировании систем автоматизации технологических процессов для зарубежных объектов» в соответствии с условиями эксплуатации и техническими характеристиками, приведенными в технических условиях на эту электроаппаратуру. Применение электроаппаратуры в случаях, не предусмотренных техническими условиями (особые климатические условия, высота над уровнем моря, отличие параметров электропитания и т.д.), должно быть согласовано проектными организациями с заводами-изготовителями.

При этом копии протоколов согласования применения аппаратуры в особых условиях страны назначения прикладывается к технической документации на изготовление щитов, передаваемой заводам-изготовителям щитовой продукции.

6.4. При оформления проектной документации на щиты и пульты, поставляемых на экспорт, необходимо соблюдать требования ГОСТ 21.901-80 и руководящего материала РМ25 99-78 «Автоматизированные системы управления технологическими процессами промышленных предприятий, строящихся за границей при техническом содействии СССР. Состав, содержание и оформление проектной документации» приведенные ниже:

1) основная надпись должна выполняться по указаниям ГОСТ 21.901-80;

1) оформление документации должно производиться по указаниям раздела 10 РТМ25 99-86;

2) ссылки на государственные, отраслевые стандарты, технические условия, чертежи ТМ, ТК и другую документацию, действующую в СССР в документации, передаваемой инозаказчику, допускается выполнять в случаях, оговоренных в разделе 10 РТМ25 99-86;

3) спецификация должна выполняться по указаниям раздела 7 РТМ25 99-86 и п. 6.7 данного РМ.

6.5. На виде спереди чертежа общего вида технические требования (п. 3.4.3), а также обозначения типовых чертежей установки приборов и аппаратуры (п. 3.2.5) в экземплярах, передаваемых инозаказчику, не указываются.

6.6. При заполнении перечня устанавливаются следующие дополнительные правила, учитывающие также требования п. 6.4 (2).

В экземплярах, передаваемых инозаказчику не указывают:

1) обозначения отраслевого стандарта и чертежей типовых конструкций по п. 3.6.7 при записи изделий в раздел «Стандартные изделия». При этом наименования изделий в графе «Наименование» приводят по следующим примерам:

«Панель с каркасом щита ЩПК-2-1 (600+600) ТВ304-JP00»

«Скоба С600»

2) обозначения типовых чертежей в графе «Примечание» для всех приборов и электроаппаратуры, устанавливаемых внутри щита (п. 3.6.13);

3) обозначения стандартов при записи электрических проводов и труб в раздел «Материалы».

6.7. Спецификация щитов и пультов, передаваемая инозаказчику, выполняется без раздела 2 (п.п. 5.2, 5.7 - 5.11).

6.7. Перечни составных частей щита и таблицы для надписей в рамках и табло, для удобства расположения в их формах иностранного текста, допускается выполнять без разбивки на строки.

6.8. Инозаказчику, а также Советской монтажной организации для выполнения монтажных работ на объекте должны передаваться чертежи общих видов и таблицы подключения.

Русский текст в данной документации должен быть переведен на иностранный язык, оговоренный контрактом.

6.9. Спецификация щитов и пультов, передаваемая инозаказчику, выполняется без раздела 2 (см. п.п. 5.2, 5.7 - 5.11). Указанный раздел выполняется только для комплектующей организации и завода-изготовителя.

7. ВЫПОЛНЕНИЕ ДОКУМЕНТАЦИИ НА ЩИТЫ И ПУЛЬТЫ НА ЭВМ

7.1. Общие требования

7.1.1. При выполнении проектной документации на щиты и пульты на ЭВМ необходимо учитывать дополнительно требования данного раздела, которые базируются на возможностях технических и программных средств ЭВМ, позволяющих разрабатывать документацию с наибольшей оптимизацией проектных решений.

7.1.2. Программы выполнения документации на щиты должны обеспечивать соблюдение всех требований данного РМ и ГОСТ 2.004-79.

7.1.3. В качестве буквенных индексов в обозначениях позиций приборов допускается применять прописные буквы, например 1А вместо 1а и т.д.

7.1.4. Для документации, выполняемой на алфавитно-цифровом печатающем устройстве (АЦПУ), устанавливают следующие дополнительные требования:

1) при использовании бумажной ленты шириной 420 и 450 мм рекомендуется на ней располагать рядом два листа формата А4. При этом размеры форматов и правила их расположения принимают по ГОСТ 2.004-79;

2) таблицы выполняются без графической разбивки их на строки. При этом расстояние между строками должно быть не менее высоты шрифта АЦПУ. Между текстами разных групп, отделяемых заголовками, расстояние должно быть больше на один интервал, чем между строками таблиц;

3) текст должен быть четким, не затруднять чтение документа в условиях промышленного производства и при выполнении строительно-монтажных работ. Для получения окончательных проектных документов должны применяться АЦПУ, не имеющие технических неисправностей (плохие ленты, большой износ литер и т.д.), снижающих качество документации;

4) буквенно-позиционные обозначения в таблицах должны полностью соответствовать приведенным на чертеже вида на внутренние плоскости;

5) форматы копий, снятые с документа, полученного на АЦПУ, должны соответствовать ГОСТ 2.004-79. Уменьшение размеров шрифта АЦПУ при снятии копий не допускается.

6) при передаче документация, выполненной на АЦПУ, инозаказчику, в ней должен быть размещен иностранный текст в соответствии с требованиями раздела 6 данного РМ.

7.1.5. При выполнении чертежей общих видов щитов на ЭВМ допускается наряду с чертежами, выполняемыми в соответствии с требованиями раздела 3 выполнять их по требованиям, приведенным в подразделе 7.2. данного раздела (см. прилож. 23).

7.2. Чертежи общих видов

7.2.1. Общие требования, требования к выполнению вида спереди, технических требований, надписей в рамках, перечня составных частей, изложенных в подразделах 3.1, 3.2, 3.4, 3.5, 3.6 распространяются на чертежи, выполняемые на ЭВМ.

7.2.2. Вид на внутренние плоскости щита изображают на 2-х листах формата не более А4×4 по ГОСТ 2.301-68 в соответствии с требованиями п.п. 3.3.3, 3.3.4, 3.3.6, 3.3.7, 3.3.9, 3.3.10 подраздела 3.3 и нижеперечисленных пунктов.

7.2.3. На первом листе вида на внутренние плоскости боковые стенки, поворотные конструкции, крышки изображают условно развернутыми в плоскости чертежа и смещенными относительно друг друга. Над изображением плоскостей помещают заголовки «Левая стенка», «Передняя стенка» и т.д.

7.2.4. На этом листе при изображении плоскостей в соответствии с п. 3.3.5 не показывают:

- приборы и аппаратуру, установленные на фасаде;

- дециметровые шкалы стоек щитов;

- жгуты электрических и трубных проводок.

7.2.5. Для координации аппаратуры, установленной внутри щита по вертикали, размеры проставляют по ГОСТ 2.307-68 от нижней отметки щита, по горизонтали в соответствии с требованиями п. 3.3.3.

7.2.6. Позиции по перечню составных частей для приборов, аппаратуры, изделий для монтажа проставляют в соответствии с требованиями п. 3.3.12.

7.2.7. На следующем листе вид на внутренние плоскости изображают в соответствии с п.п. 2.3.2, 3.3.5 (1), (2), (3), (4), (5), 3.3.11, 3.3.13, 3.3.14.

7.3. Таблицы соединений и подключения

7.3.1. Запись проводок в таблицу соединений производят в соответствии с требованиями п.п. 4.2.1, 4.2.4 (1, 2), 4.2.5 (1, 2, 3) подраздела 4.2 и требований нижеперечисленных пунктов.

7.3.2. Проводники, кроме перемычек, выполняемых на аппаратах, записывают в пределах всего щита (секции), учитывая расположение приборов, аппаратуры, клеммников в щите (секции) на виде с внутренней стороны.

Начало каждого последующего проводника должно быть на том аппарате, где окончился предыдущий проводник или на аппарате, расположенном рядом. При этом проводникам следует задавать наикратчайшие расстояния, учитывая расположение приборов и аппаратуры в щите на виде с внутренней стороны.

7.3.3. При необходимости выполнения электромонтажа щита проводами разных марок (сечений) следует записывать соединения в соответствии с требованиями п. 7.4.2 по каждой марке (сечению) провода в отдельности.

7.3.4. Последними в таблицу соединений записывают перемычки на аппаратах, которые помещают под заголовком: «Перемычки на аппаратах».

7.3.5. При заполнении граф таблицы «Откуда идет», «Куда поступает» при наличии в проектной документации номеров, монтажных единиц (п. 3.3.13 примеч. 2) допускается в адресах не проставлять позиционные обозначения аппаратов.

Например, 12:4 (вместо 12-К1:4 по п. 4.2.5 (2), где

12 - номер монтажной единицы;

4 - номер вывода.

7.3.6. В графе «Примечание» вместо записей по п. 4.2.5(4) записывают для проводок, которые требуют отдельной прокладки, надпись по типу: «ИЦ» для измерительных цепей или «42 В» для цепей питания электрифицированного инструмента и переносного освещения напряжением 42 В.

7.3.7. В таблицах подключения рекомендуется подключения одного аппарата отделять от другого разделительной линией. Вносить в таблицы подключения условные обозначения, не предусмотренные п. 4.3.2 и примечанием к нему, не допускается.

8. РЕКОМЕНДАЦИИ ПО ОРГАНИЗАЦИИ ТЕХНОЛОГИИ ПРОЕКТИРОВАНИЯ ЩИТОВ

8.1. При проектировании щитов по данному руководящему материалу рекомендуется выполнить ряд подготовительных мероприятий, которые позволяют рациональнее организовать технологический процесс проектирования.

К числу этих мероприятий относится обеспечение исполнителей готовыми бланками форм (для эскизов и для подлинников) всех таблиц, выполняемых на листах формата А4 к бланками форматов-заготовок для выполнения листов чертежа общего вида единичного щита с графическими изображениями:

видов спереди (прилож. 20);

видов на внутренние плоскости (прилож. 21).

8.2. Бланки таблиц и формат заготовки рекомендуется размножать электрографическим способом с форм-эталонов. При изготовлении форм-эталонов следует соблюдать действующие требования и правила подготовки документов, предназначенных для размножения электрографическим способом.

8.3. Номенклатура бланков форм таблиц и форматов-заготовок устанавливается проектной организацией, исходя из номенклатуры применяемых ими единичных щитов по ОСТ 36.13-76. При разработке форматов-заготовок и определении их номенклатуры следует учитывать следующее:

1) формат-заготовка листа вида спереди для шкафного щита может использоваться и для щита панельного с каркасом с одинаковыми типоразмерами;

2) формат-заготовка листа вида на внутренние плоскости для шкафного щита может использоваться также для щита панельного с каркасом и статива.

8.4. С целью соблюдения соосности приборов и аппаратуры, устанавливаемой на фасадах единичных щитов, входящих в составной щит, компоновку аппаратуры на фасаде составного щита рекомендуется предварительно производить на общем эскизе.

8.5. При размещении внутри щитов аппаратуры с целью определения ее взаимного расположения на различных плоскостях и учета размеров выступающей части приборов, установленных на фасаде щита рекомендуется:

выполнять сечение щита в наиболее насыщенных приборами и аппаратурой местах;

наносить пунктиром на изображение развернутых стенок щита размер выступающей части глубоких приборов.

ПРИЛОЖЕНИЕ 1

Выписка из руководящего материала «Системы автоматизации технологических процессов. Порядок согласования, технической документации на изготовление щитов и пультов заводами-изготовителями Минмонтажспецстроя СССР» РМ4-183-81

3.3. Документация, по п.п. 3.2.1 ÷ 3.2.6^* должна быть представлена в виде трех идентичных альбомов (папок) скомплектованных по указаниям РМ4-59-78. Альбомы представляются несброшюрованными, с обязательным включением в них ведомости документов, выполненной по РМ4-59-78.

Документация в альбомы должна быть вложена сшитой в следующие отдельные тетради:

1. Титульный лист альбома и ведомость документов альбома;

2. Заказная спецификация;

3. Общий вид составного щита (п. 3.2.2^*);

^* пункты РМ4-183-81

4. Документация каждого единичного щита, расположенная в следующей последовательности:

общий вид;

таблица соединений;

таблица подключения.

3.4. Если по чертежу общего вида единичного щита, необходимо изготовить несколько щитов (более чем один), на каждый последующий щит выдается дополнительно по 1 экз. чертежа общего вида, таблицы соединений и таблицы подключения. Указанные экземпляры должны быть сшиты по указаниям п. 3.3. (4) и скомплектованы в отдельную папку.

Выписка верна:

Нач. сектора          Власова

ПРИЛОЖЕНИЕ 2

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ЕДИНИЧНОГО ЩИТА ПАНЕЛЬНОГО С КАРКАСОМ ДВУХСЕКЦИОННОГО

1. ^* Размеры для справок.

2. Покрытие - вариант... ОСТ 36.13-76.

3. Приборы поз. 7, 8 закрепить на каркасе щита по черт. ТМ3-141-81.

Надписи на табло и в рамках







1. ^* Размеры для справок.

2. Крепление элементов мнемосхемы выполнить по нормалям завода-изготовителя. Раскраску элементов - по указаниям в таблице и перечне. Краски по СТУ 30-12186-61.

3. Буквы и цифры выполнить шрифтом по ГОСТ 2930-62 на панели - черного цвета, в символах - белого цвета.

4. Покрытие - вариант … ОСТ 36.13-76

Вид на внутреннюю плоскость





ПРИЛОЖЕНИЕ 4

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ЕДИНИЧНОГО ЩИТА ШКАФНОГО С ЗАДНЕЙ ДВЕРЬЮ



Таблица 1

1. ^* Размеры для справок.

2. Покрытие - вариант... ОСТ 36.13-76.

3. Прибор поз. 7 закрепить на каркасе щита на черт. ТМ3-141-81.

Вид на внутренние плоскости (развернуто)

Таблица 2

Надписи на табло и в рамках

Таблица 3

Надписи на табло и в рамках

Таблица 4

Надписи на табло и в рамках





ПРИЛОЖЕНИЕ 5

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ЕДИНИЧНОГО ЩИТА ШКАФНОГО С ЗАДНЕЙ ДВЕРЬЮ

1. ^* Размеры для справок.

2. Покрытие - вариант... ОСТ 36.13-76

Вид на внутренние плоскости (развернуто)

Крышка смещена

Надписи на табло в рамках





ПРИЛОЖЕНИЕ 6

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ СОСТАВНОГО ЩИТА

Развернуто

Схема сочетания

1. ^* Размеры для справок

Вид А повернуто

1. ^* Размеры для справок

2. Покрытие - вариант … ОСТ 36.13-76

Вид на внутреннюю плоскость столешницы

Надписи на табло и в рамках





ПРИЛОЖЕНИЕ 8

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ЕДИНИЧНОГО ЩИТА ПАНЕЛЬНОГО С КАРКАСОМ

1. ^* Размеры для справок.

2. Покрытие - вариант:... ОСТ 36.13-76

3. Приборы поз. 6, 7, 8, 9 закрепить на каркасе щита по черт. ТМ3-141-81.

Надписи на табло и в рамках





ПРИЛОЖЕНИЕ 9

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ЕДИНИЧНОГО СТАТИВА

1. ^* Размеры для справок

2. Покрытие - вариант... ОСТ 36.13-76

3. В рамке /тол /4 §6/ммшп& шёЬасЬ_и**ЗБЖ»-



ПРИЛОЖЕНИЕ 10

ПРИМЕР ВЫПОЛНЕНИЯ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ЕДИНИЧНОГО СТАТИВА

Вид на внутреннюю плоскость

1. * Размеры для справок

2. Покрытие - вариант ОСТ 36.13-76

Надписи на табло и в рамках





ПРИЛОЖЕНИЕ 11

ФРАГМЕНТ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ (ДЛЯ ПОЯСНЕНИЯ ПРОВОДОК В ТАБЛИЦУ СОЕДИНЕНИЙ)

ПРИЛОЖЕНИЕ 12

ПРИМЕРЫ ЗАПОЛНЕНИЯ ТАБЛИЦ ПОДКЛЮЧЕНИЯ

1. Для реле типа МКУ-48С, ПЭ-36, ПЭ-37, РП21, РПУ-2, РП8, РП9, РП11, РП12, РП16, РП17, кнопок КЕ-011, КЕ-012, ПКЕ-112, переключателей ТВ, ТП

2. Иллюстрации требований п.п. 4.3.2 (1) и 4.3.3 (1)

3. Иллюстрация требований п.п. 4.3.2 (примечание), 4.3.3 (примечание)

ПРИЛОЖЕНИЕ 13

ФОРМА ТАБЛИЦЫ НАДПИСЕЙ

Форма 1

ПЕРВЫЙ ЛИСТ

ПОСЛЕДУЮЩИЙ ЛИСТ ТАБЛИЦЫ НАДПИСЕЙ

Форма 1а

ПРИЛОЖЕНИЕ 14

ФОРМА ПЕРЕЧНЯ СОСТАВНЫХ ЧАСТЕЙ

ПЕРВЫЙ ЛИСТ

Форма 2

ПОСЛЕДУЮЩИЙ ЛИСТ ПЕРЕЧНЯ СОСТАВНЫХ ЧАСТЕЙ

Форма 2а

ПРИЛОЖЕНИЕ 15

ФОРМА ТАБЛИЦЫ СОЕДИНЕНИЙ

ПЕРВЫЙ ЛИСТ

Форма 3

ПОСЛЕДУЮЩИЙ ЛИСТ ТАБЛИЦЫ СОАДИНЕНИЙ

Форма 3а

ПРИЛОЖЕНИЕ 16

ФОРМА ТАБЛИЦЫ ПОДКЛЮЧЕНИЯ

ПЕРВЫЙ ЛИСТ

ПОСЛЕДУЮЩИЙ ЛИСТ ТАБЛИЦЫ ПОДКЛЮЧЕНИЯ

Форма 4а

ПРИЛОЖЕНИЕ 17

ПРИМЕРЫ ПОСЛЕДОВАТЕЛЬНОСТИ ЗАПИСЕЙ ЭЛЕКТРИЧЕСКИХ А ТАБЛИЦАХ СОЕДИНЕНИЙ И ПОДКЛЮЧЕНИЯ

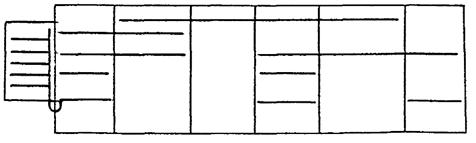

Рис. 1

Щит...

Таблица соединений (или подключения)

Рис. 2

Щит... двухсекционный

Секция 1                                               Секция 2

Таблица соединений (или подключения)

ПРИЛОЖЕНИЕ 18

ПРИМЕРЫ ЗАПИСЕЙ ЗАГОЛОВКОВ В ТАБЛИЦАХ СОЕДИНЕНИЙ И ПОДКЛЮЧЕНИЯ

ПРИЛОЖЕНИЕ 19

ПРИМЕР ЗАПИСИ ЩИТОВ И АППАРАТУРЫ, ВХОДЯЩЕЙ В КОМПЛЕКТ ПОСТАВКИ ЩИТОВ, В СПЕЦИФИКАЦИЮ

ПРИЛОЖЕНИЕ 20

ПРИМЕРЫ ВЫПОЛНЕНИЯ ФОРМАТОВ-ЗАГОТОВОК ДЛЯ ЛИСТА С ИЗОБРАЖЕНИЕМ ВИДА СПЕРЕДИ

ПРИЛОЖЕНИЕ 21

ПРИМЕРЫ ВЫПОЛНЕНИЯ ФОРМАТОВ-ЗАГОТОВОК ДЛЯ ЛИСТА С ИЗОБРАЖЕНИЕМ ВИДА НА ВНУТРЕННИЕ ПЛОСКОСТИ

Вид на внутренние плоскости (развернуто)

Вид на внутренние плоскости (развернуто)

ПРИЛОЖЕНИЕ 22

ПЕРЕЧЕНЬ
нормативно-технической документации, применяемой при оформлении проектной документации на щиты и пульты

ПРИЛОЖЕНИЕ 23

ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРТЕЖА ОБЩЕГО ВИДА ЩИТА НА ЭВМ

1. * РАЗМЕРЫ ДЛЯ СПРАВОК

2. ПОКРЫТИЕ - ВАРИАНТ ОСТ 36.13-76

3. ПРИБОР ПОЗ. 5 ЗАКРЕПИТЬ НА КАРКАСЕ ЩИТА ПО ЧЕРТ. ТП3-141-61

ЛЕВАЯ СТЕНКА

ПРАВАЯ СТЕНКА

ВИД НА ВНУТРЕННИЕ ПЛОСКОСТИ (РАЗВЕРНУТО)

ЛЕВАЯ СТЕНКА       ПЕРЕДНЯЯ СТЕНКА           ПРАВАЯ СТЕНКА
