ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ p_у ≥ 4,0 МПа (P_У ≥ 40 кгс/см²)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.104.03-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ СВАРНЫЕ ПЕРЕХОДНЫЕ ДЛЯ ТРУБОПРОВОДОВ ТЭС КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.03-82 Взамен НО 1077-60 в части pном = 380 кгс/см2, t = 280 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройники сварные переходные трубопроводов питательной воды тепловых электростанций с абсолютным давлением и температурой воды:

p = 37,27 МПа (380 кгс/см²), t = 280 °С;

p = 23,54 МПа (240 кгс/см²), t = 250 °С;

p = 18,14 МПа (185 кгс/см²), t = 215 °С.

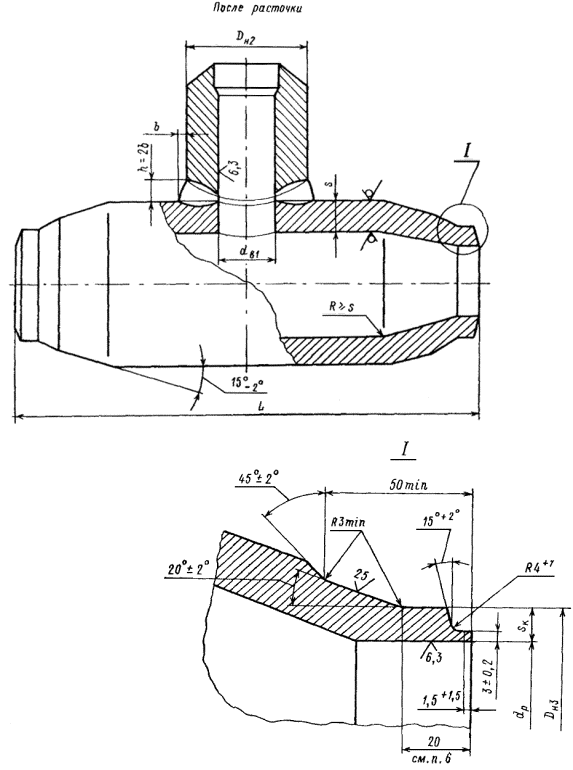

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1, 2.

3. Выбор сварочных материалов в зависимости от вида сварки производить по ОСТ 108.940.02.

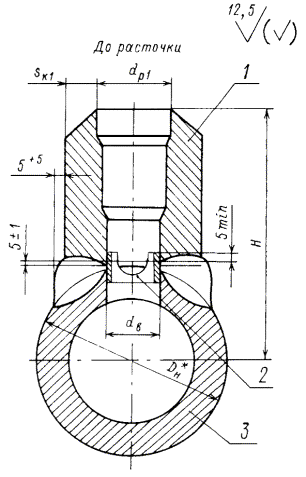

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра d_в1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал корпуса тройника (поз. 3) - труба из стали марки 15ГС по ТУ 14-3-460.

6. Рекомендуемый размер прямого участка уточняется заводом - изготовителем при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Масса наплавленного металла уточняется технологическим процессом.

9. Проточку подкатанных концов диаметром d_р допускается выполнять на длину не менее длины обжатой части тройника с выходом под углом 25° ± 2°.

10. Пример условного обозначения тройника переходного исполнения 02 с условными проходами D_у = 225 мм, D_у1 = 175 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 225×175 02 ОСТ 108.104.03.

11. Пример маркировки: 02 ОСТ 108.104.03

Таблица 1

Размеры, мм

^* Размер для справок.

^** Допускается применять в технически обоснованных случаях.

Таблица 2

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273724 от 26.02.83

4. ВЗАМЕН НО 1077-60

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
