ОСТ 108.104.02-82 Тройники сварные переходные для трубопроводов ТЭС. Конструкция и размеры

ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ p_у ≥ 4,0 МПа (P_У ≥ 40 кгс/см²)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.104.02-82

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ СВАРНЫЕ ПЕРЕХОДНЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.02-82

Взамен ОСТ 24.104.14 в части
p_ном = 230 кгс/см², t = 230 °С;
p_ном = 185 кгс/см², t = 215 °С;
ОСТ 24.104.22

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройники сварные переходные трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 37,27 МПа (380 кгс/см²), t = 280 °С;

p = 23,54 МПа (240 кгс/см²), t = 250 °С;

p = 18,14 МПа (185 кгс/см²), t = 215 °С;

p = 4,31 МПа (44 кгс/см²), t = 340 °С.

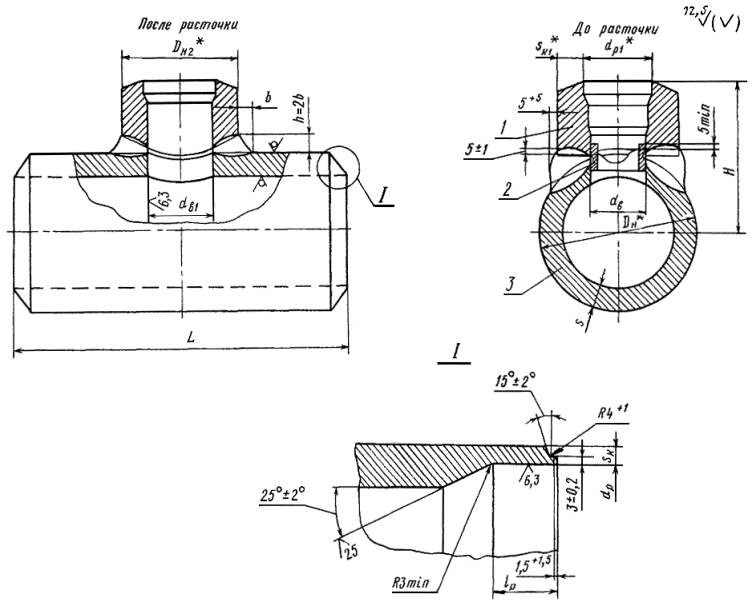

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1.

3. Сварочные материалы - по ОСТ 108.940.02.

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра d_в1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал трубы (поз. 3) указан в табл. 2.

6. Остальные технические требования - по ОСТ 24.125.60.

7. Масса наплавленного металла уточняется технологическим процессом.

8. Пример условного обозначения тройника переходного исполнения 14 с условными проходами D_у = 600 мм, D_у1 = 200 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 600×200 14 ОСТ 108.104.02.

9. Пример маркировки: 14 ОСТ 108.104.02.

Таблица 1

Размеры, мм

Исполнение	Условные проходы D_у×D_у1		Наружный диаметр и толщина стенки присоединяемых труб		D_н^*	D_н2^*	d_в		d_в1			d_р		d_р1^*	H	L	l_р	s	s_к, не менее	s_к1^*	b, не менее	Масса наплавленного металла, кг	Масса, кг
Исполнение	Условные проходы D_у×D_у1		Наружный диаметр и толщина стенки присоединяемых труб		D_н^*	D_н2^*	Номин.	Пред. откл.	Номин.		Пред. откл.	Номин.	Пред. откл.	d_р1^*	Пред. откл. ± 5		Пред. откл. +5	s	s_к, не менее	s_к1^*	b, не менее	Масса наплавленного металла, кг	Масса, кг
p = 37,27 МПа (380 кгс/см²), t = 280 °С
01	200×150		273×36	194×26	273	220	124	+1,00	131		+0,63	203	+0,72	144	347	600	65	40	30,8	22,5	28	5,1	176
p = 23,54 МПа (240 кгс/см²), t = 250 °С
02^**		225×100	273×24	133×13	273	133	100	+0,87	104		+0,54	226	+0,72	109	254	600	50	36	20,2	10,7	13	0,9	141
03		250×100	325×28		325							271	+0,81		280	600	60	42	23,8				190
04		300×100	377×32		377							316	+0,89		306	700	65	50	27,3				306
05^**		250×150	325×28	194×17	325	194	150	+1,00	155		+0,63	271	+0,81	161	300	600	60	42	23,8	14,8	16	1,9	196
06		300×150	377×32	194×17	377	194	150		155			316	+0,89	161	327	700	65	50	27,3	14,8	16	1,9	314
07^**		250×175	325×28	219×19	325	219	170		174			271	+0,81	182	306	600	60	42	23,8	16,5	17	2,4	195
p = 18,14 МПа (185 кгс/см²), t = 215 °С
08^**		225×100	273×20	133×13	273	133	100	+0,87	104		+0,54	236	+0,72	109	254	600	50	24	16,0	10,7	13	0,9	98
09		250×100	325×22		325							283	+0,81		280	600	50	28	18,7				135
10		300×100	377×26		377							327	+0,89		306	700	60	32	21,4				207
11^**		250×150	325×22	194×15	325	194	150	+1,00	155		+0,63	283	+0,81	166	300	600	50	28	18,7	11,9	16	1,9	142
12		300×150	377×26	194×15	377	194	150		155			327	+0,89	166	327	700	60	32	21,4	11,9	16	1,9	213
13^**		250×175	325×22	219×16	325	219	170		174			283	+0,81	188	306	600	50	28	18,7	13,2	17	2,4	146
p = 4,31 МПа (44 кгс/см²), t = 340 °С
14	600×200		630×17	219×9	630	219	192	+1,15	197	+0,72		598	+1,00	203	480	900	50	25	12,2	5,6	11	0,7	343
15	600×250			273×10		273	240	+1,15	245	+0,72				254	500					6,6	12	1,3	348
16	600×300			325×13		325	282	+1,30	287	+0,81				303	507					7,6	15	2,5	358
17^**	600×400			426×14		426	370		376	+0,89				401	520					9,5	19	6,5	384
18	600×450			465×16		474	415		421	+0,97				437	542					10,5	20	7,5	391

^*Размеры для справок.

^**Допускается применять в технически обоснованных случаях.

Таблица 2

Обозначение тройника	Штуцер (поз. 1) 1 шт.	Кольцо подкладное (поз. 2) 1 шт.	Корпус (поз. 3) 1 шт.
Обозначение тройника	Обозначение		Материал (марка, ТУ)
01 ОСТ 108.104.02	03 ОСТ 108.462.03	13 ОСТ 108.520.02	Сталь 15ГС ТУ 14-3-460
02 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02
03 ОСТ 108.104.02
04 ОСТ 108.104.02
05 ОСТ 108.104.02	11 ОСТ 108.462.03	15 ОСТ 108.520.02
06 ОСТ 108.104.02	11 ОСТ 108.462.03	15 ОСТ 108.520.02
07 ОСТ 108.104.02	12 ОСТ 108.462.03	17 ОСТ 108.520.02
08 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02
09 ОСТ 108.104.02
10 ОСТ 108.104.02
11 ОСТ 108.104.02	15 ОСТ 108.462.03	15 ОСТ 108.520.02
12 ОСТ 108.104.02	15 ОСТ 108.462.03	15 ОСТ 108.520.02
13 ОСТ 108.104.02	16 ОСТ 108.462.03	17 ОСТ 108.520.02
14 ОСТ 108.104.02	19 ОСТ 108.462.03	20 ОСТ 108.520.02	Сталь 16ГС ТУ 3-923
15 ОСТ 108.104.02	21 ОСТ 108.462.03	23 ОСТ 108.520.02
16 ОСТ 108.104.02	23 ОСТ 108.462.03	25 ОСТ 108.520.02
17 ОСТ 108.104.02	25 ОСТ 108.462.03	27 ОСТ 108.520.02
18 ОСТ 108.104.02	27 ОСТ 108.462.03	28 ОСТ 108.520.02

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273719 от 26.02.83

4. ВЗАМЕН ОСТ 24.104.14, ОСТ 24.104.22

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ОСТ 24.125.60-89	6
ОСТ 108.462.03-82	5
ОСТ 108.520.02-82	5
ОСТ 108.940.02-82	3
ТУ 3-923-75	5
ТУ 14-3-460-75	5

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
