ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.104.01-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ СВАРНЫЕ РАВНОПРОХОДНЫЕ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.01-82

Взамен НО 1076-66 в части
pном = 380 кгс/см2, t = 280 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройники сварные равнопроходные трубопроводов питательной воды тепловых электростанций с абсолютным давлением воды p = 37,27 МПа (380 кгс/см2) и температурой t = 280 °С.

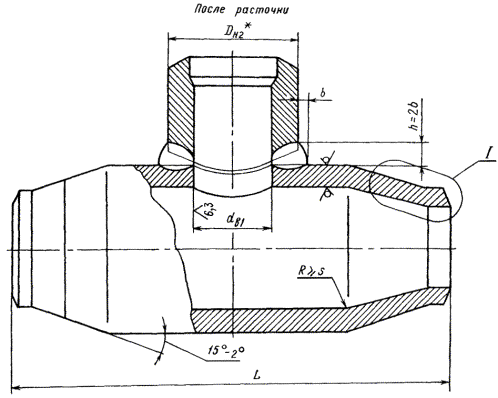

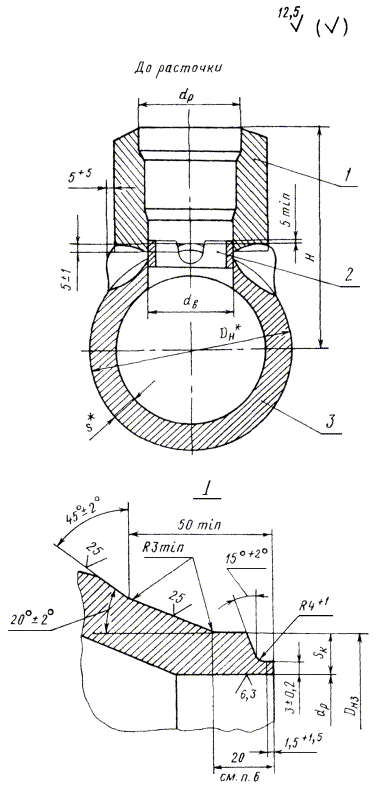

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1, 2.

3. Сварочные материалы - по ОСТ 108.940.02.

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал корпуса тройника (поз. 3) - труба из стали марки 15ГС по ТУ 14-3-460.

6. Рекомендуемый размер прямого участка уточняется при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Масса наплавленного металла уточняется технологическим процессом.

9. Пример условного обозначения тройника равнопроходного исполнения 01 с условным проходом Dу = 100 мм:

ТРОЙНИК РАВНОПРОХОДНЫЙ 100 01 ОСТ 108.104.01.

10. Пример маркировки: 01 ОСТ 108.104.01

* Размеры для справок.


Таблица 1

Размеры, мм

Исполнение

Условный проход Dу

Присоединяемые трубы

Dн*

Dн2*

Dн3

dв

dв1

dр

L

H

s*

sк

b

Масса наплавленного металла, кг

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл. ± 5

не менее

02

100

133

18

194

150

135

+2

-1

84

+0,87

90

+0,54

98

+0,54

500

222

26

15,9

22

2,0

69

01

200

273

36

377

310

276

+4

-1

186

+1,15

190

+0,72

203

+0,72

1000

449

60

30,8

37

5,1

585


Таблица 2

Обозначение тройника

Штуцер (поз. 1) 1 шт.

Кольцо подкладное (поз. 2) 1 шт.

Труба (поз. 3) 1 шт.

Обозначение

01 ОСТ 108.104.01

01 ОСТ 108.462.03

08 ОСТ 108.520.02

-

02 ОСТ 108.104.01

06 ОСТ 108.462.03

19 ОСТ 108.520.02

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273703 от 26.02.83

4. ВЗАМЕН НО 1076-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.462.03-82

2

ОСТ 108.520.02-82

2

ОСТ 108.940.02-82

3

ТУ 14-3-460-75

5

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
