ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШАЙБЫ СТОПОРНЫЕ МНОГОЛАПЧАТЫЕ Технические условия Tongued lock washers. Specifications |
ГОСТ Взамен |
Переиздание (январь 1987 г.) с Изменением № 1, утвержденным в августе 1986 г. (ИУС 11-86).
Постановлением Государственного комитета СССР по стандартам от 9 июля 1980 г. № 3502 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на стопорные многолапчатые шайбы класса точности А, предназначенные для стопорения круглых шлицевых гаек по ГОСТ 11871-80.
(Измененная редакция, Изм. № 1).
1. РАЗМЕРЫ

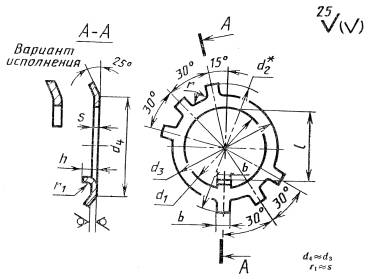

1.1. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
___________
* Размер d2 в развертке.
мм
|
Диаметр резьбы гайки d |
d1 |
d2 |
d3 |
b |
l |
h |
r, не более |
s |
|
|
не менее |
не более |
||||||||
|
4 |
4,2 |
14 |
6,5 |
|
2,7 |
1,5 |
2,5 |
0,2 |
0,8 |
|
5 |
5,2 |
16 |
8,0 |
|
3,2 |
||||
|
6 |
6,2 |
18 |
9,5 |
1,8 |
4,2 |
2,0 |
3,0 |
||
|
8 |
8,5 |
24 |
14,0 |
3,0 |
5,5 |
1,0 |
|||
|
10 |
10,5 |
26 |
16,0 |
3,5 |
7,0 |
2,5 |
4,0 |
||
|
12 |
12,5 |
28 |
18,0 |
3,8 |
9,0 |
||||
|
14 |
14,5 |
30 |
20,0 |
11,0 |
|||||
|
16 |
16,5 |
32 |
22,0 |
4,8 |
13,0 |
0,5 |
|||
|
18 |
18,5 |
34 |
24,0 |
15,0 |
3,5 |
6,0 |
|||
|
20 |
20,5 |
37 |
27,0 |
17,0 |
|||||
|
22 |
22,5 |
40 |
30,0 |
19,0 |
|||||
|
24 |
24,5 |
44 |
33,0 |
21,0 |
|||||
|
27 |
27,5 |
47 |
36,0 |
24,0 |
4,5 |
8,0 |
|||
|
30 |
30,5 |
50 |
39,0 |
27,0 |
|||||
|
33 |
33,5 |
54 |
42,0 |
5,8 |
30,0 |
1,6 |
|||
|
36 |
36,5 |
58 |
45,0 |
33,0 |
|||||
|
39 |
39,5 |
62 |
48,0 |
36,0 |
|||||
|
42 |
42,5 |
67 |
52,0 |
39,0 |
|||||
|
45 |
45,5 |
72 |
56,0 |
42,0 |
|||||
|
48 |
48,5 |
77 |
60,0 |
7,8 |
45,0 |
0,8 |
|||
|
52 |
52,5 |
82 |
65,0 |
49,0 |
5,5 |
10,0 |
|||
|
56 |
57,0 |
87 |
70,0 |
53,0 |
|||||
|
60 |
61,0 |
92 |
75,0 |
57,0 |
|||||
|
64 |
65,0 |
97 |
80,0 |
61,0 |
|||||
|
68 |
69,0 |
102 |
85,0 |
9,5 |
65,0 |
||||
|
72 |
73,0 |
107 |
90,0 |
69,0 |
6,5 |
13 |
|||
|
76 |
77,0 |
112 |
95,0 |
73,0 |
|||||
|
80 |
81 |
117 |
100 |
76 |
|||||
|
85 |
86 |
122 |
105 |
81 |
|||||
|
90 |
91 |
127 |
110 |
11,5 |
86 |
1,0 |
2,0 |
||
|
95 |
96 |
132 |
115 |
91 |
|||||
|
100 |
101 |
137 |
120 |
96 |
|||||
|
105 |
106 |
142 |
125 |
101 |
|||||
|
110 |
111 |
152 |
130 |
13,5 |
106 |
||||
|
115 |
116 |
157 |
135 |
111 |
|||||
|
120 |
121 |
162 |
140 |
116 |
|||||
|
125 |
126 |
167 |
145 |
121 |
|||||
|
130 |
131 |
172 |
150 |
126 |
|||||
|
135 |
136 |
177 |
155 |
131 |
|||||
|
140 |
141 |
182 |
160 |
136 |
|||||
|
145 |
146 |
192 |
165 |
141 |
|||||
|
150 |
151,0 |
202 |
175,0 |
15,5 |
146,0 |
7,5 |
14,0 |
1,6 |
2,5 |
|
160 |
161,0 |
212 |
185,0 |
155,0 |
|||||
|
170 |
171,0 |
222 |
195,0 |
165,0 |
|||||
|
180 |
181,0 |
232 |
205,0 |
175,0 |
|||||
|
190 |
191,0 |
242 |
215,0 |
185,0 |
|||||
|
200 |
201,0 |
252 |
225,0 |
195,0 |
|||||
Пример условного обозначения стопорной многолапчатой шайбы для круглой шлицевой гайки с диаметром резьбы 64 мм, с толщиной, установленной в стандарте, из стали марки 0,8кп, с покрытием химическим окисным пропитанным маслом:
Шайба 64.01.08.кп. 05 ГОСТ 11872-80
То же, из стали марки 15 с цинковым покрытием толщиной 9 мкм хроматированным
Шайба 64.03.019 ГОСТ 11872-80
(Измененная редакция, Изм. № 1).
1.2. Теоретическая масса шайб указана в справочном приложении 1.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Шайбы должны изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 18123-82.
2.2. Предельные отклонения размеров шайб:
d3, b - по h14; l - по H14.
Предельные
отклонения углов - ±
(Измененная редакция, Изм. № 1).
2.3. (Исключен, Изм. № 1).
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки - по ГОСТ 17769-83.
(Измененная редакция, Изм. № 1).
4. МЕТОДЫ КОНТРОЛЯ
4.1. Методы контроля шайб - по ГОСТ 18123-82.
4.2. Угол гиба лапок 25° и размер d2 не контролируют.
4.3. Допускается по согласованию между изготовителем и потребителем не проводить испытание шайб на двухкратный загиб и отгиб - по ГОСТ 18123-82.
4.1-4.3. (Измененная редакция, Изм. № 1).
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Временная противокоррозионная защита, упаковка шайб и маркировка тары - по ГОСТ 18160-72.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных шайб
|
Диаметр |
Теоретическая |
Диаметр |
Теоретическая |
|
4 |
0,353 |
68 |
31,740 |
|
5 |
0,433 |
72 |
34,770 |
|
6 |
0,573 |
76 |
37,970 |
|
8 |
1,560 |
80 |
41,470 |
|
10 |
1,850 |
85 |
43,350 |
|
12 |
2,070 |
90 |
58,520 |
|
14 |
2,200 |
95 |
60,860 |
|
16 |
2,612 |
100 |
63,200 |
|
18 |
2,786 |
105 |
65,540 |
|
20 |
3,247 |
110 |
73,060 |
|
22 |
3,770 |
115 |
75,400 |
|
24 |
4,770 |
120 |
78,700 |
|
27 |
4,822 |
125 |
80,080 |
|
30 |
5,136 |
130 |
82,430 |
|
33 |
9,598 |
135 |
84,760 |
|
36 |
10,320 |
140 |
87,100 |
|
39 |
11,040 |
145 |
89,440 |
|
42 |
12,780 |
150 |
144,700 |
|
45 |
14,650 |
160 |
152,400 |
|
48 |
18,170 |
170 |
159,800 |
|
52 |
20,450 |
180 |
167,200 |
|
56 |
22,290 |
190 |
174,600 |
|
60 |
24,790 |
200 |
182,00 |
|
64 |
27,460 |
- |
- |
Приложение 2. (Исключено, Изм. № 1).
