СТАНДАРТ ОТРАСЛИ

СТЕЛЛАЖИ ДЕРЕВЯННЫЕ И
МЕТАЛЛИЧЕСКИЕ ДЛЯ АККУМУЛЯТОРОВ
ПРЕДПРИЯТИЙ СВЯЗИ

Основные требования

ОСТ 45.85-96

ЦНТИ «ИНФОРМСВЯЗЬ»

Москва - 1998

Предисловие

1 РАЗРАБОТАН Государственным институтом по изысканиям и проектированию сооружений связи

ВНЕСЕН Научно-техническим управлением и охраны труда Министерства связи Российской Федерации

2 УТВЕРЖДЕН Министерством связи Российской Федерации

3 ВВЕДЕН В ДЕЙСТВИЕ информационным письмом от 25.10.96 № 5051

4 ВЗАМЕН ТУ 45-87 4ДО.610.236 ТУ

СОДЕРЖАНИЕ

ОСТ 45.85-96

СТАНДАРТ ОТРАСЛИ

Дата введения 1997-01-01

1 Область применения

Настоящий стандарт распространяется на стеллажи деревянные и металлические, предназначенные для стационарной установки свинцово-кислотных аккумуляторов по ГОСТ 26881 и щелочных аккумуляторных батарей по ГОСТ 27174, применяемых на предприятиях связи, и устанавливает основные требования к их изготовлению.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 515-77     Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 961-89     Плитки кислотоупорные и термокислотоупорные керамические. Технические условия

ГОСТ 2991-85   Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия

ГОСТ 3560-73   Лента стальная упаковочная. Технические условия

ГОСТ 7313-75   Эмали ХВ-785 и лак ХВ-784. Технические условия

ГОСТ 7798-70   Болты с шестигранной головкой класса точности В. Конструкция и размеры

ГОСТ 7931-76   Олифа натуральная. Технические условия

ГОСТ 8278-33   Швеллеры стальные гнутые равнополочные. Сортамент

ГОСТ 8486-86   Пиломатериалы хвойных пород. Технические условия

ГОСТ 9467-75   Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы

ГОСТ 14192-77 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16588-91 Пилопродукция и деревянные детали. Методы определения влажности

ГОСТ 19797-85 Изоляторы керамические опорные на напряжение свыше 1000 В для работы в помещении. Типы, основные параметры и размеры

ГОСТ 26881-86 Аккумуляторы свинцовые стационарные. Общие технические условия

ГОСТ 27174-86 Аккумуляторы и батареи аккумуляторные щелочные никель-кадмиевые негерметичные емкостью до 150 А.ч. Общие технические условия

3 Типы и основные размеры

3.1 Типы деревянных и металлических стеллажей и область их применения должны соответствовать указанным в таблицах 1 и 2.

3.2 Основные размеры деревянных и металлических стеллажей различных типов приведенных в таблицах 1 и 2 должны соответствовать указанным в обязательных приложениях А - Е.

3.3 Размеры стеллажей для конкретных типов аккумуляторов должны соответствовать указанным в справочных приложениях Ж - Ф, 5 - 7 для деревянных стеллажей и в приложениях Х - Я, 1 - 4, 8 - 10 для металлических стеллажей.

Примечание - Открытые свинцово-кислотные аккумуляторы типа СК приняты в соответствии с ТУ16 ИКШЖ 563310.001ТУ, закрытые типа OPzS в соответствии с технической документацией фирмы-разработчика VARTA (Германия).

3.4 Габаритные размеры опорных тумбочек и стеклянных изоляторов под деревянные стеллажи должны соответствовать указанным в таблице 3.

3.5 Обозначение типа стеллажа при заказе и в конструкторской документации должно состоять из: слова «Стеллаж»; букв ДС (деревянный стеллаж) или МС (металлический стеллаж); цифр, обозначающих число рядов и число ярусов в стеллаже; букв А и Б - модификации стеллажей в зависимости от размеров устанавливаемых аккумуляторов: ширины и длины стеллажей; ОСТ 45.85-96.

Примеры условных обозначений:

однорядного одноярусного деревянного стеллажа шириной 295 мм, длиной 3000 мм.

Стеллаж ДС-1-1 295 ´ 3000 ОСТ 45.85-96

однорядного одноярусного модификации Б металлического стеллажа шириной 1310 мм, длиной 2000 мм.

Стеллаж МС-1-1-Б 1310 ´2000 ОСТ 45.85-96

Таблица 1

Таблица 2

Таблица 3

4 Технические требования

4.1 Деревянные и металлические стеллажи должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

4.2 Деревянные и металлические стеллажи должны быть изготовлены в климатическом исполнении УХЛ для категории размещения 4.2 по ГОСТ 18160.

4.3 Бруски деревянных стеллажей должны быть изготовлены из пиломатериалов отборного сорта, опорные тумбочки - из пиломатериалов первого сорта по ГОСТ 8486.

Опорные тумбочки, вырезанные вдоль волокна, после обработки должны иметь форму прямого кругового цилиндра.

Предельные отклонения по размерам брусков: ± 2 мм - по толщине и ширине; ± 3 мм - по длине.

Предельные отклонения по размерам опорных тумбочек: - 2 мм - по диаметру; ± 2 мм - по высоте.

4.4 Бруски деревянных стеллажей и опорные тумбочки до сборки должны быть покрыты натуральной олифой по ГОСТ 7931, нагретой до температуры 50 °С, и окрашены эмалью серого цвета ХВ-785 по ГОСТ 7313.

4.5 Влажность пиломатериалов, предназначенных для изготовления деревянных стеллажей, не должна превышать 15 %.

4.6 Металлические стеллажи должны быть изготовлены из швеллера по ГОСТ 8278 высотой 100 мм, шириной 60 мм, толщиной 4 мм.

4.7 Детали металлических стеллажей до сборки должны быть загрунтованы и покрыты эмалью серого цвета ХВ-785 по ГОСТ 7313.

4.8 Под металлические стеллажи должны быть установлены опорные изоляторы типа ИО-6-375-1УЗ по ГОСТ 19797.

4.9 Изготовитель должен гарантировать соответствие стеллажей требованиям настоящего стандарта при соблюдении условий транспортирования, хранения, сборки и установки.

Гарантийный срок хранения стеллажей должен быть установлен не менее 1 года с момента изготовления.

Гарантийный срок эксплуатации стеллажей должен быть установлен не менее 5 лет с момента изготовления.

Срок службы стеллажей должен быть установлен не менее 10 лет.

5 Комплектность

5.1 Число деталей, входящих в комплект деревянных стеллажей, должно соответствовать указанным в таблице 4, а металлических в таблице 5.

Таблица 4

Таблица 5

6 Правила приемки и методы контроля

6.1 Проверке на соответствие требованиям 3.2, 3.3, 4.3, 4.4, 4.6, 4.7 подвергают каждую деталь стеллажа в разобранном виде.

6.2 Проверке на соответствие требованиям 4.5 подвергают 50 % общего числа продольных брусков в каждом типе деревянного стеллажа.

6.3 При несоответствии деталей стеллажей требованиям 3.2, 3.3, 4.3, 4.4, 4.5, 4.6, 4.7 их возвращают для устранения дефектов.

6.4 Размеры деталей стеллажей (3.2, 3.3, 4.1, 4.3, 4.6) проверяют измерительным инструментом с погрешностью не более 1 мм.

6.5 Влажность (4.5) проверяют электровлагомером по ГОСТ 16588.

6.6 Проверку на соответствие требованиям 4.4, 4.7 производят визуально.

7 Маркировка. Упаковка. Транспортировка и хранение.

7.1 На каждой детали стеллажа должны быть указаны: товарный знак предприятия-изготовителя, дата изготовления и обозначение стандарта. Маркировку наносят эмалью ХВ-785 по ГОСТ 7313.

7.2 Все составные детали стеллажа должны быть упакованы раздельно.

7.3 Бруски деревянных стеллажей должны быть обернуты в упаковочную бумагу по ГОСТ 515 и связаны стальной лентой по ГОСТ 3560 с прокладкой упаковочной бумаги.

7.4 Опорные тумбочки для деревянных стеллажей должны быть упакованы в дощатые ящики по ГОСТ 2991.

7.5 Детали металлических стеллажей должны быть смазаны консервационным маслом НГ-203 марок А или Б по ТУ 38-1011331 и связаны стальной лентой по ГОСТ 3560 с прокладкой упаковочной бумаги по ГОСТ 515.

7.6 Опорные изоляторы и болты крепления, для металлических стеллажей должны быть упакованы в дощатые ящики по ГОСТ 2991.

7.7 Масса упакованных деталей не должна превышать 80 кг.

7.8 Маркировка транспортной тары - по ГОСТ 14192.

7.9 В каждый ящик должен быть вложен документ с указанием:

числа упакованных деталей стеллажа;

наименования предприятия-изготовителя;

обозначения настоящего стандарта;

клейма и подписи отдела технического контроля.

7.10 Условия транспортирования и хранения деталей в части воздействия климатических факторов внешней среды - по группе условий хранения ОЖ4 ГОСТ 15150.

8 Указания по сборке и установке стеллажей

8.1 Сборку составных деталей деревянных и металлических стеллажей выполняют на месте их эксплуатации.

8.2 Для получения деревянного стеллажа длиной более 3000 мм, а металлического более 2000 мм допускается установка двух и более стеллажей в торец друг к другу.

8.3 Одноярусные деревянные стеллажи должны устанавливаться на опорных тумбочках, накрытых стеклянными изоляторами под стеллажи.

8.4 Двухъярусные деревянные стеллажи должны устанавливаться непосредственно на стеклянные изоляторы под стеллажи без опорной тумбочки.

8.5 Деревянные стеллажи могут устанавливаться без опорных тумбочек и без стеклянных изоляторов под стеллажи для аккумуляторных батарей номинальным напряжением до 48 В.

8.6 При установке стеллажей на асфальтовом покрытии пола должны быть устроены опорные площадки с кислотоупорной плиткой по ГОСТ 961. Установка стеллажей непосредственно на асфальтовое покрытие пола не допускается.

8.7 Соединение продольных и поперечных деталей металлических стеллажей должно быть выполнено на сварке электродами по ГОСТ 9467.

8.8 Крепление поперечных деталей металлического стеллажа к опорным изоляторам должно быть выполнено болтами М 10´20 в исполнении 1 по ГОСТ 7798.

8.9 После сборки деревянного стеллажа поврежденные покрытия должны быть восстановлены способом, указанным в 4.4, а после сборки металлического стеллажа - способом, указанным в 4.7.

ПРИЛОЖЕНИЕ А

(обязательное)

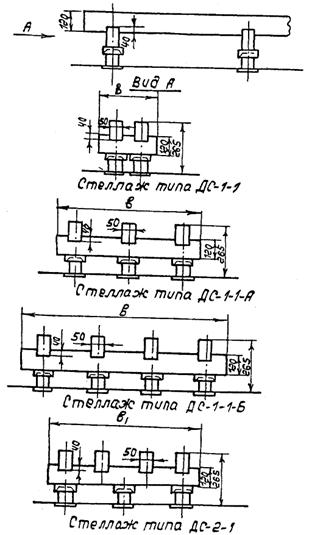

Деревянные одноярусные стеллажи

ПРИЛОЖЕНИЕ Б

(обязательное)

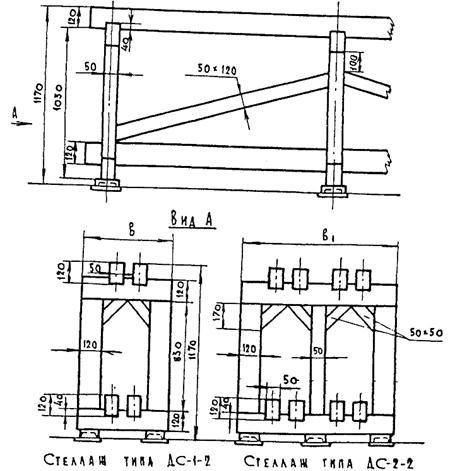

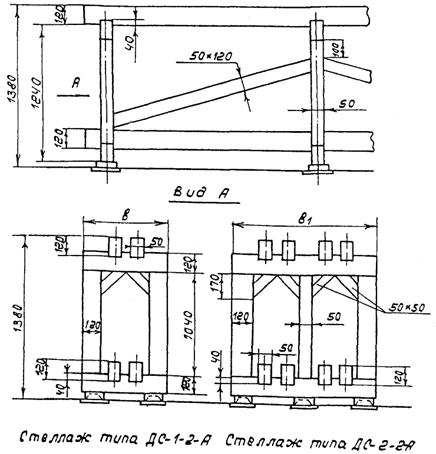

Деревянные двухъярусные стеллажи

ПРИЛОЖЕНИЕ В

(обязательное)

Деревянные двухъярусные стеллажи

ПРИЛОЖЕНИЕ Г

(обязательное)

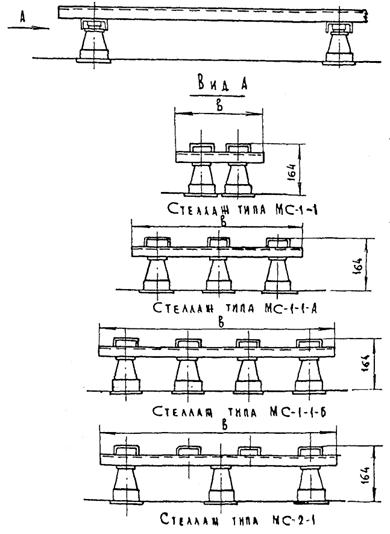

Металлические одноярусные стеллажи

ПРИЛОЖЕНИЕ Д

(обязательное)

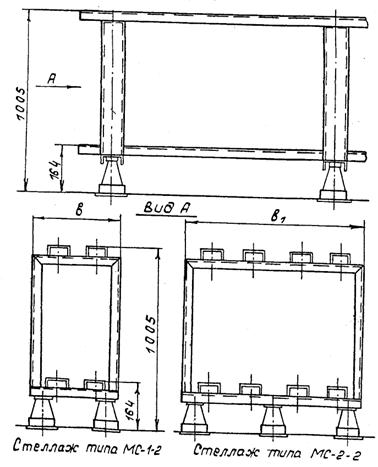

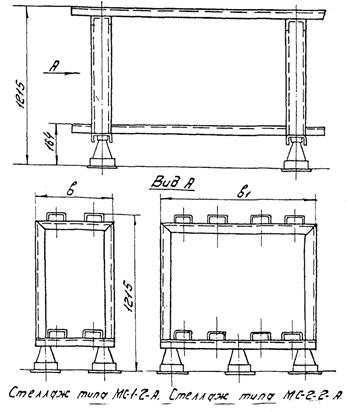

Металлические двухъярусные стеллажи

ПРИЛОЖЕНИЕ Е

(обязательное)

Металлические двухъярусные стеллажи

ПРИЛОЖЕНИЕ Ж

(справочное)

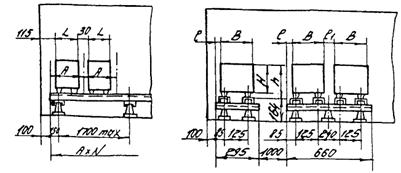

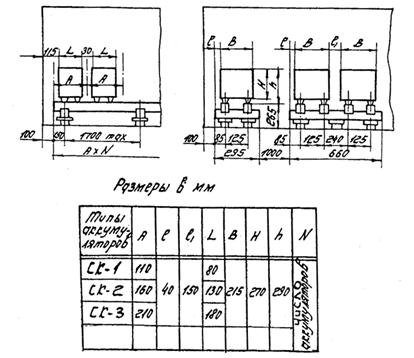

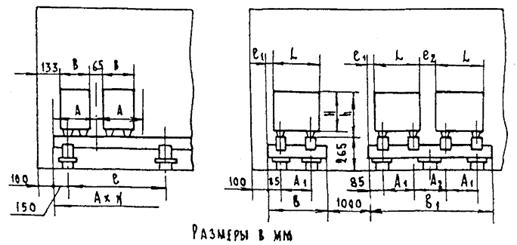

Деревянные стеллажи для аккумуляторов типов от СК-1 до СК-3 в стеклянных баках

ПРИЛОЖЕНИЕ И

(справочное)

Деревянные стеллажи для аккумуляторов типов СК-4, СК-5, СЗ-5, СК-6, СК-8 и от СК-10 до СК-16 в стеклянных баках

ПРИЛОЖЕНИЕ К

(справочное)

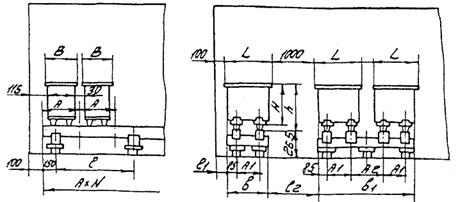

Деревянные стеллажи для аккумуляторов типов от СК-18 до СК-36 в стеклянных баках

Размеры в мм

ПРИЛОЖЕНИЕ Л

(справочное)

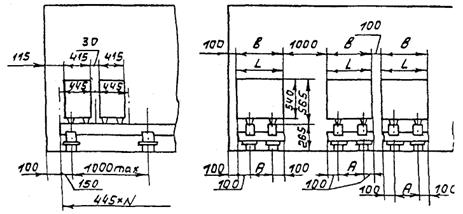

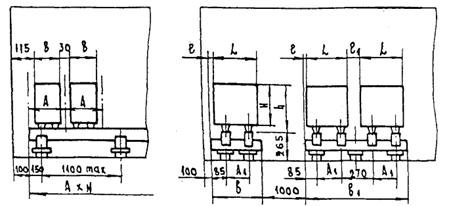

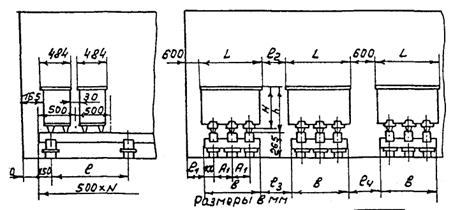

Деревянные стеллажи для аккумуляторов типов от СК-40 до СК-68 в деревянных баках

Размеры в мм

ПРИЛОЖЕНИЕ М

(справочное)

Деревянные стеллажи для аккумуляторов типов от СК-72 до СК-120 в деревянных баках

ПРИЛОЖЕНИЕ Н

(справочное)

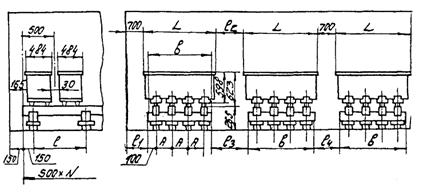

Деревянные стеллажи для аккумуляторов типов от СК-124 до СК-148 в деревянных баках

Размеры в мм

ПРИЛОЖЕНИЕ П

(справочное)

Деревянные стеллажи для аккумуляторов типов от СКЭ-16 до СКЭ-20, от СКЭ-24 до СКЭ-36 в эбонитовых баках

Размеры в мм

ПРИЛОЖЕНИЕ Р

(справочное)

Деревянные стеллажи для аккумуляторов типов от СКЭ-40 до СКЭ-68 в эбонитовых баках

Размеры в мм

ПРИЛОЖЕНИЕ С

(справочное)

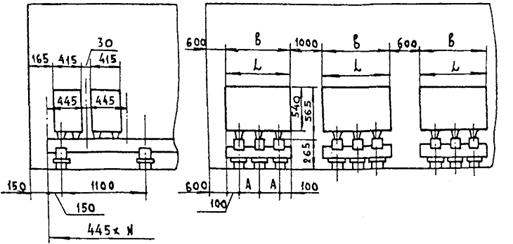

Деревянные стеллажи для аккумуляторов типов от СКЭ-72 до СКЭ-76 в эбонитовых баках

Размеры в мм

ПРИЛОЖЕНИЕ Т

(справочное)

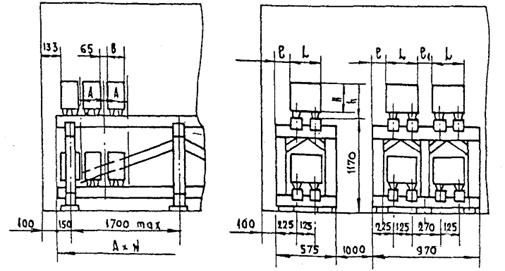

Деревянные стеллажи для аккумуляторов типов от СК-1 до СК-3 в стеклянных баках при двухъярусном расположении аккумуляторов

Размеры в мм

ПРИЛОЖЕНИЕ Ф

(справочное)

Деревянные стеллажи для аккумуляторов типов СК-4, СК-5 в стеклянных баках при двухъярусном расположении аккумуляторов

Размеры в мм

ПРИЛОЖЕНИЕ X

(справочное)

Металлические стеллажи для аккумуляторов типов от СК-1 до СК-3 в стеклянных баках

Размеры в мм

ПРИЛОЖЕНИЕ Ц

(справочное)

Металлические стеллажи для аккумуляторов типов СК-4, СК-5, от СК-6 до СК-16

Размеры в мм

ПРИЛОЖЕНИЕ Ш

(справочное)

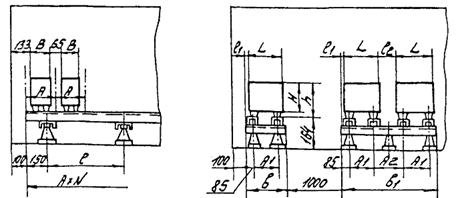

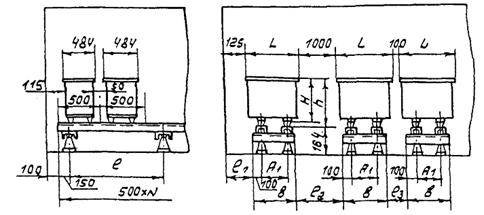

Металлические стеллажи для аккумуляторов типов от СК-16 до СК-36 в деревянных баках

Размеры в мм

ПРИЛОЖЕНИЕ Щ

(справочное)

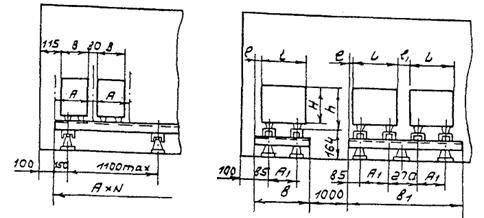

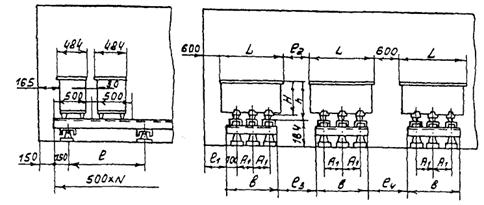

Металлические стеллажи для аккумуляторов типов от СК-40 до СК-68 в деревянных баках

Размеры в мм

ПРИЛОЖЕНИЕ Э

(справочное)

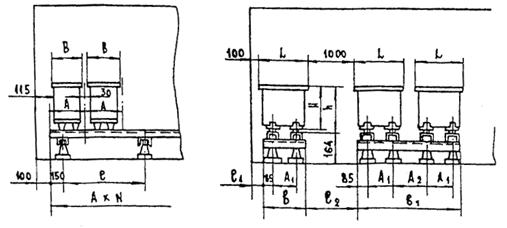

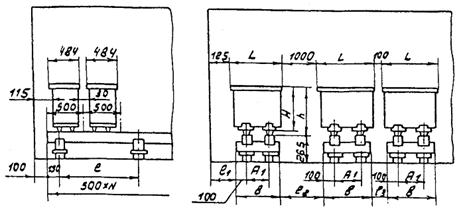

Металлические стеллажи для аккумуляторов типов СК-78 до СК-120 в деревянных баках

Размеры в мм

Приложение Ю

(справочное)

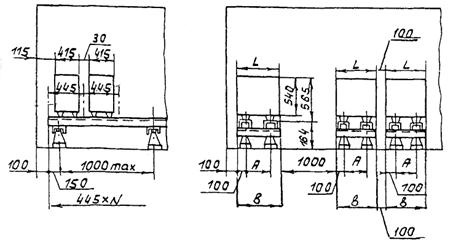

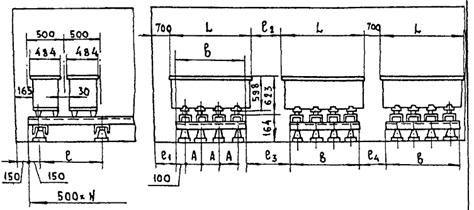

Металлические стеллажи для аккумуляторов типов от СК-124 до СК-148 в деревянных баках

Размеры в мм

ПРИЛОЖЕНИЕ Я

(справочное)

Металлические стеллажи для аккумуляторов типов от СКЭ-16 до СКЭ-36 в эбонитовых баках

Размеры в мм

ПРИЛОЖЕНИЕ 1

(справочное)

Металлические стеллажи типов от СКЭ-40 до СКЭ-68 в эбонитовых баках

Размеры в мм

ПРИЛОЖЕНИЕ 2

(справочное)

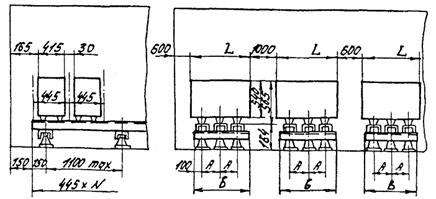

Металлические стеллажи типов от СКЭ-72 до СКЭ-75 в эбонитовых баках

Размеры в мм

ПРИЛОЖЕНИЕ 3

(справочное)

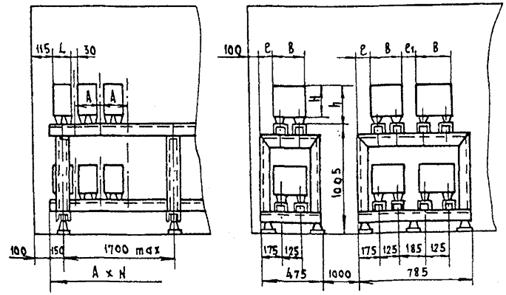

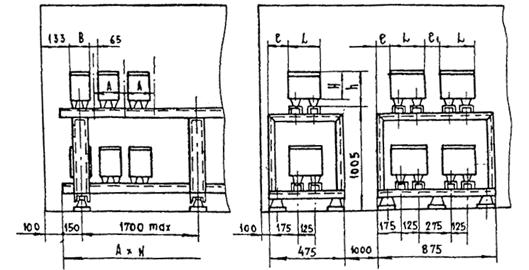

Металлические стеллажи для аккумуляторов типов СК-1, СК-2, СК-3 в стеклянных баках при двухъярусном расположении аккумуляторов

Размеры в мм

ПРИЛОЖЕНИЕ 4

(справочное)

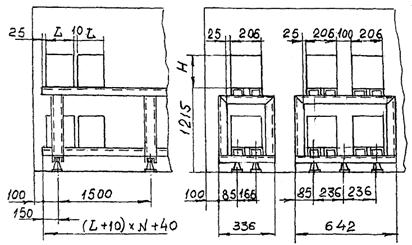

Металлические стеллажи для аккумуляторов типов СК-4, СК-5 в стеклянных баках при двухъярусном расположении аккумуляторов

Размеры в мм

ПРИЛОЖЕНИЕ 5

(справочное)

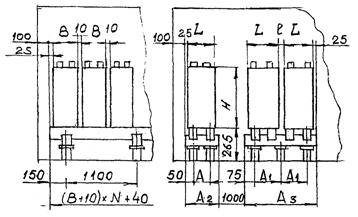

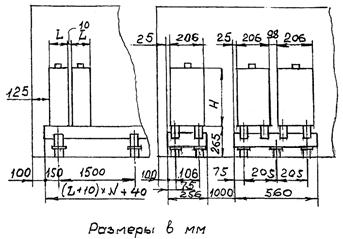

Деревянные стеллажи для аккумуляторов типа 40P_zS200  60P_ZS600

ПРИЛОЖЕНИЕ 6

(справочное)

Деревянные стеллажи для аккумуляторов типа 80P_zS800  240P_ZS3000

Размеры в мм

ПРИЛОЖЕНИЕ 7

(справочное)

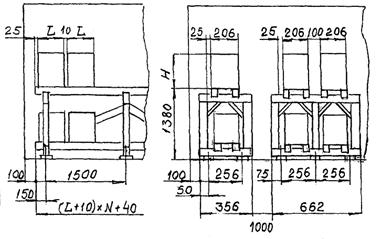

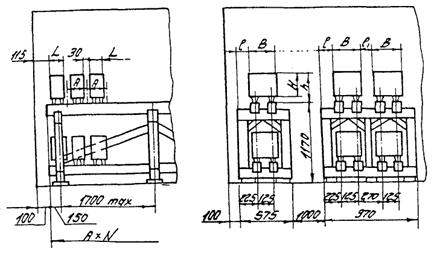

Деревянные стеллажи двухъярусные для аккумуляторов типа 40P_zS200  60P_ZS600

Размеры в мм

ПРИЛОЖЕНИЕ 8

(справочное)

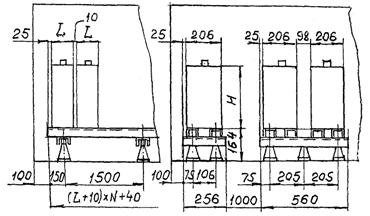

Металлические стеллажи для аккумуляторов типа 40P_zS200  60P_ZS600

Размеры в мм

ПРИЛОЖЕНИЕ 9

(справочное)

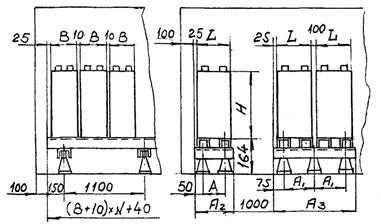

Металлические стеллажи для аккумуляторов типа 80P_zS800  240P_ZS3000

Размеры в мм

ПРИЛОЖЕНИЕ 10

(справочное)

Металлические стеллажи двухъярусные для аккумуляторов типа 40P_zS200  60P_ZS600

Размеры в мм

Приложение 11

(информационное)

Библиография

[1] ТУ 16-87 ИКШЖ563310.001ТУ      Аккумуляторы свинцовые стационарные с электродами большой поверхности.

Технические условия

[2] ТУ 38-101-1331-90                            Масло консервационное НГ-203. Технические условия

[3] ТУ 21-23-234-88                                Изделия стеклянные изоляционные для установки аккумуляторов и батарей. Технические условия

Пояснительная ЗАПИСКА
ко второй редакции проекта стандарта отрасли связь «Стеллажи для аккумуляторов предприятий связи. Основные требования» ОСТ 45.85-96

1 Основание для разработки стандарта

Настоящий проект стандарта разработан в соответствии с планом стандартизации отрасли «Связь» до 1996 г. на основании договора от 14.03.95 № 95615 между Гипросвязью и НТУ Минсвязи России.

Техническое задание на разработку стандарта утверждено НТУ Минсвязи России.

2 Цели и задачи разработки стандарта

Целью разработки настоящего проекта стандарта является развитие и совершенствование комплекса стандартов Системы проектной документации для строительства устанавливающих требования и правила выполнения проектной и рабочей документации.

Основные задачи разработки:

- перевод в отраслевой стандарт ОСТ 45.85-96 действующих технических условий ТУ 45-87 4Д0.610.236ТУ с изменениями;

- корректировка основных положений ТУ в связи с изменениями ГОСТ на стационарные кислотные и щелочные аккумуляторы, и др. действующих ГОСТ;

- сокращение типоразмеров стеллажей в связи с прекращением выпуска закрытых аккумуляторов типа СН;

- приведение конструкции и габаритов стеллажей в соответствие с применяемыми аккумуляторными батареями на предприятиях Минсвязи и последующей разработки рабочих чертежей на изготовление деревянных и металлических стеллажей.

3 Характеристика объекта стандартизации.

Проект стандарта устанавливает основные типы и размеры стеллажей деревянных и металлических и содержит основные требования к их изготовлению, а также обязательные приложения с основными типами стеллажей, имеющими наибольшее применение на предприятиях связи. В справочных приложениях указаны способы размещения стеллажей в помещениях и способы размещения стационарных аккумуляторов различной емкости на стеллажах в соответствии с действующими нормами и правилами.

По своим показателям и характеристикам, приведенным в проекте стандарта, конструкции стеллажей и материалы для их изготовления соответствуют требованиям потребителя Минсвязи России и других ведомств и не уступают образцам зарубежных фирм, в частности фирмы ВАРТА (Германия).

4 Взаимосвязь с другими нормативными документами по стандартизации

Проект стандарта разработан с учетом требований стандартов ГСС, в т.ч. ГОСТ 1.0-92, ГОСТ Р 1.2-92, ГОСТ 1.4-93, ГОСТ 1.5-92.

После утверждения и введения в действие разрабатываемого стандарта, технические условия ТУ 45-87 4Д0.610.236ТУ «Стеллажи деревянные и металлические для стационарных установок аккумуляторов» и изменения к ним должны быть отменены.

5 Источники информации

При разработке проекта стандарта учитывались требования следующих основных действующих стандартов:

ГОСТ 26881-86

«Аккумуляторы свинцовые стационарные. Общие технические условия».

ТУ 16-87 ИЖШН 563310001ТУ

«Аккумуляторы свинцовые открытые с электродами большой поверхности».

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные, сортамент».

ГОСТ 19797-85 «Изоляторы опорные армированные фарфоровые на напряжение от 6 до 35 кВ для работы в помещениях. Типы, основные параметры и размеры» и др.

Кроме того, использовалась техническая документация фирмы VARTA - изготовителя закрытых аккумуляторов, широко применяемых в настоящее время на объектах связи.

6 Сведения о рассылке на отзыв

Первая редакция проекта стандарта согласно Т.З. была направлена в 8 организаций Минсвязи России (НТУ, АО «Ростелеком», ЦНИИС, АООТ «ЦКБ-связь», Гипросвязь-СПб, Гипросвязь-4, ГСПИ-РТВ).

Все организации прислали отзывы с замечаниями и предложениями по первой редакции проекта стандарта.

Замечания предприятий и заключения по замечаниям систематизированы в сводке отзывов по первой редакции проекта стандарта.

Вторая редакция проекта стандарта откорректирована по принятым замечаниям и со сводкой отзывов и пояснительной запиской направлена на согласование в НТУ, УИП Минсвязи России и в ЦНИИС.
