ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35-500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
К-4-10

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ)
УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР
С ВИБРИРОВАННЫМИ СТОЙКАМИ
ДЛИНОЙ 16,4 м ВЛ 35 кВ

Москва

1976

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-IV-10 (СБОРНИК) РАЗРАБОТАНЫ ОТДЕЛОМ ОРГАНИЗАЦИИ И МЕХАНИЗАЦИИ СТРОИТЕЛЬСТВА ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ИНСТИТУТА «ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. РАВИН, Е.И. КОГАН, П.И. БЕРМАН, А.В. ЦИТОВИЧ, А.Ф. КУЗЬМИНА, Н.И. БАЛАБАНОВА

СБОРНИК ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ СОСТАВЛЕН НА СБОРКУ И УСТАНОВКУ (С ЗЕМЛЯНЫМИ РАБОТАМИ) УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м ВЛ 35 кВ.

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ СОСТАВЛЕНЫ СОГЛАСНО МЕТОДИЧЕСКИМ УКАЗАНИЯМ ПО РАЗРАБОТКЕ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ В СТРОИТЕЛЬСТВЕ, УТВЕРЖДЕННЫМ ГОССТРОЕМ СССР 2 ИЮЛЯ 1964 ГОДА, И СЛУЖАТ РУКОВОДСТВОМ ПРИ СООРУЖЕНИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ 35 - 500 кВ НА УНИФИЦИРОВАННЫХ ОПОРАХ.



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта служит руководством при установке фундаментов с обратной засыпкой для железобетонных опор УБ35-1В, ПУСБ35-1В и УСБ35-1В на строительстве линий электропередачи, а также пособием для проектирования производства работ.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА ОДНУ ОПОРУ

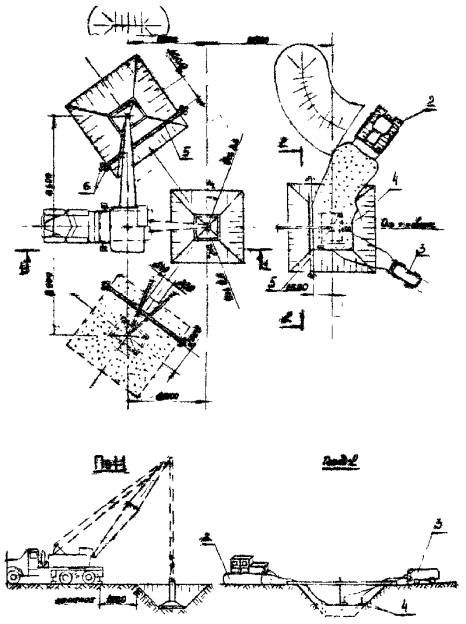

Рис. 3-1. Установка элементов фундамента опоры ПУСБ35-1В с обратной засыпкой котлована

1. Кран. 2. Бульдозер. 3. Компрессор. 4. Пневмотрамбовка. 5. Шаблон (бревно d = 18 см). 6. Деревянные колья для фиксации шаблона

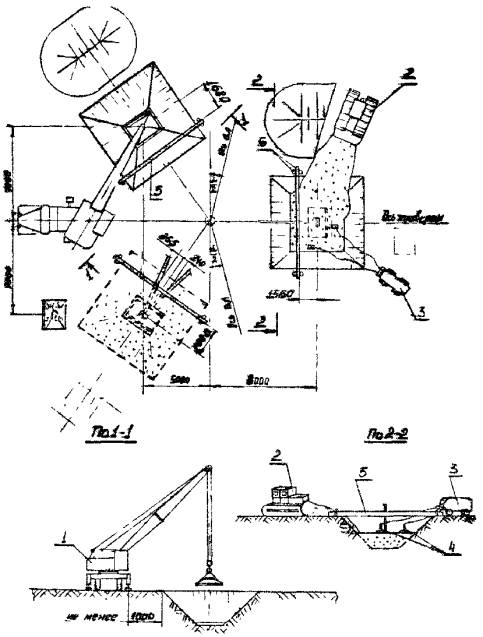

Рис. 3-2. Установка элементов фундамента опоры УБ35-1В с обратной засыпкой котлована

1. Монтажный кран; 2. Бульдозер; 3. Компрессор; 4. Пневмотромбовка; 5. Шаблон (бревно d = 180 мм); 6. Деревянные колья для фиксации шаблона

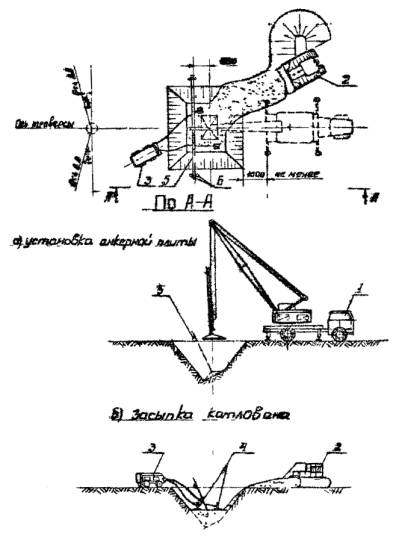

Рис. 3-3. Установка элементов фундамента опоры УСБ35-1В с обратной засыпкой котлована

1. Монтажный кран; 2. Бульдозер; 3. Компрессор; 4. Пневмотрамбовка; 5. Шаблон (бревно d = 180 мм); 6. Деревянные колья для фиксации шаблона

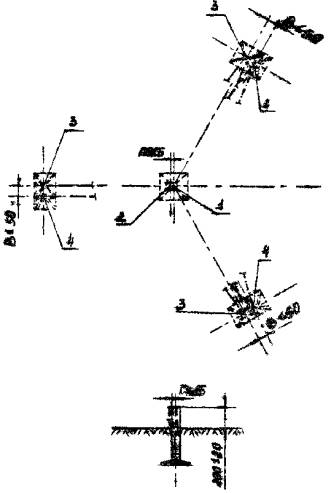

Рис. 3-4. Допуски на установку фундаментов, мм

1, 2 - проектное и допустимое положение центра подножника опоры

3, 4 - проектное и допустимое положение центра анкерной плиты

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ

3.1. Установка фундаментов с обратной засыпкой производится звеном рабочих и механизмами в составе комплексной бригады по монтажу опор.

3.2. До начала работ должны быть выполнены:

а) подготовительные работы, указанные в п. 2 общей части;

б) разбивка котлованов и их разработка (карты К-4-10-1 и К-4-10-2).

3.3. Устройство фундаментов выполняется в следующей последовательности:

а) установка краном в котлованы элементов фундамента - подножника (опора УСБ35-1В) и анкерных плит (опоры УБ35-1В, УСБ35-1В и ПУСБ35-1В) с У-образными болтами (рис. 3-1, 3-2, 3-3);

б) выверка положения установленных элементов по осям к отметкам, согласно нормам и допускам (рис. 3-4);

в) засыпка котлованов бульдозером, с послойным (не более 200 - 300 мм) трамбованием грунта.

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Предусмотренные картой работы производит звено рабочих в следующем составе:

4.2. Последовательность и способы выполнения основных операций:

а) электролинейщики продевают в петли анкерных плит у-образные болты, подбивают втугую деревянными клиньями с тем, чтобы болты не касались бетонной поверхности и производят строповку конструкций;

б) машинист крана поочерёдно устанавливает анкерные плиты и подножники (опоры УСБ35-1В);

в) электролинейщик 4 разряда следит за правильностью установки элементов по разбивочным колышкам, и электролинейщики 4 и 2 разрядов закрепляют у-образные болты скобами или проволокой на шаблоне;

г) машинист бульдозера производит обратную засыпку котлована, а электролинейщики 3 разряда разравнивают грунт слоями по 200 - 300 мм и тщательно трамбуют его.

Трамбование следует начинать от краёв котлована и продолжать к его середине.

4.3. При работе в зимнее время необходимо:

а) перед установкой элементов фундамента каждый котлован тщательно очистить от снега;

б) снимать утепляющие маты с грунта в отвалах постепенно, по мере перехода с засыпкой от одного котлована к другому.

4.4. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

(Для одного звена)

А. механизмы

Б. Инструменты и материалы

В. Эксплуатационные материалы
