ГОСТ Р ИСО 8741-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШТИФТЫ НАСЕЧЕННЫЕ С НАСЕЧКАМИ
ОБРАТНОЙ КОНУСНОСТИ НА ПОЛОВИНЕ
ДЛИНЫ ШТИФТА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОССТАНДАРТ РОССИИ
МОСКВА
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН ТК 229 «Крепежные изделия»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28.07.93 № 192
3 Стандарт подготовлен на основе аутентичного перевода ИСО 8741-86 «Штифты насеченные с насечками обратной конусности на половине длины штифта»
4 ВВЕДЕН ВПЕРВЫЕ
ГОСТ Р ИСО 8741-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ШТИФТЫ НАСЕЧЕННЫЕ С НАСЕЧКАМИ ОБРАТНОЙ Технические условия Pins grooved-Half-length reverse taper grooved. Specifications |
Дата введения 1995-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает технические условия на насеченные штифты, имеющие три равномерно расположенные конические насечки, сужающиеся к концу штифта, нанесенные продольно по наружной поверхности штифта и длину, равную половине длины штифта класса точности С с номинальным диаметром d1 от 1,5 до 25 мм.
Требования настоящего стандарта являются обязательными.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 ЕСЗКС Покрытия металлические неметаллические неорганические. Общие требования
ГОСТ 9.303-84 ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 17769-83 Изделия крепежные. Правила приемки
ГОСТ Р 50076-92 Штифты и штифты насеченные. Испытание на срез
3 РАЗМЕРЫ

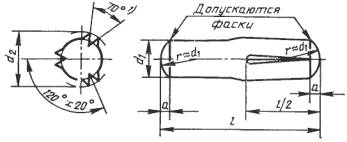

3.1 Размеры штифтов должны соответствовать указанным на рисунке и таблице 1.
1) Угол 70° применяется только на штифтах, изготовленных из стали, указанной в таблице 2. Угол насечки может изменяться в зависимости от пластичности материала.
Рисунок 1
3.2 Теоретическая масса указана в приложении А.
4 ПРИМЕНЕНИЕ
4.1 По краям насечек диаметр штифта d2 превышает номинальный диаметр d1. Вследствие этого штифты, запрессованные в отверстие, равное номинальному диаметру d1, образуют прочное соединение.
4.2 Диаметр отверстия под насеченный штифт должен быть равен номинальному диаметру штифта d1. Поле допуска диаметра отверстия - Н11.

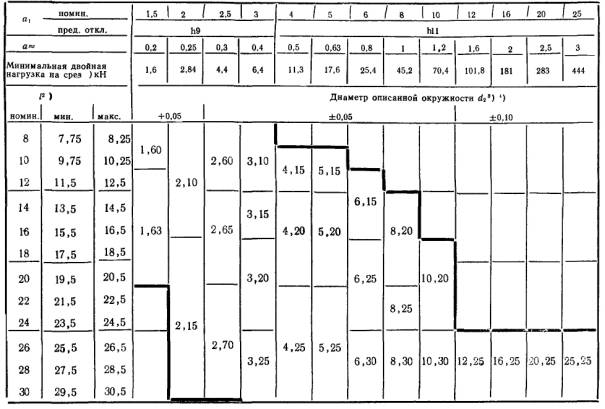

в миллиметрах

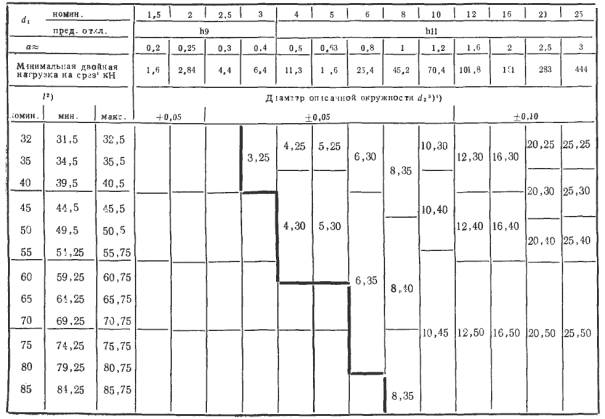

Продолжение табл. 1

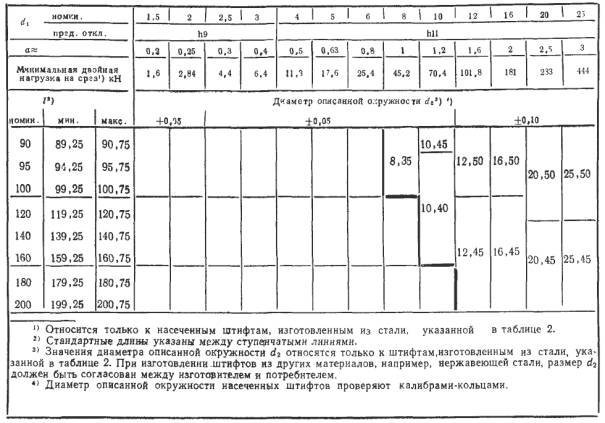

Продолжение табл. 1
5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Штифты должны изготовляться в соответствии с требованиями, указанными в таблице 2
Таблица 2
|
Автоматная сталь, твердость от 125 до 245 HV. Допускаются другие материалы по согласованию между потребителем и изготовителем |
|
|
Насечки |
Конструкция насечек выбирается изготовителем |
|
Окончательная обработка поверхности |
Штифты поставляются без покрытия, смазанные для защиты от коррозии или с покрытием по согласованию между потребителем и изготовителем |
|
Рекомендуемые покрытия: окисное, фосфатное или цинковое с хроматированием по ГОСТ 9.301, ГОСТ 9.303 Допускаются другие покрытия по согласованию между потребителем и изготовителем. Все допуски относятся к размерам до нанесения покрытий |
|
|
Качество поверхности |
Изделия должны быть одинаковыми по качеству без отклонений формы и дефектов |
|
Испытание на срез |
Испытание проводится по ГОСТ Р 50076 |
|
Приемка |
Правила приемки - по ГОСТ 17769 |
6 ОБОЗНАЧЕНИЕ
Пример условного обозначения насеченного штифта с номинальным диаметром d1 = 6 мм и номинальной длиной l = 50 мм, без покрытия:
Штифт 6´50 ГОСТ Р ИСО 8741-93
То же, с химическим окисным покрытием, пропитанным маслом:
Штифт 6´50 Хим. Окс. прм ГОСТ Р ИСО 8741-93
ПРИЛОЖЕНИЕ А
(справочное)
Масса штифтов
|
Длина l, мм |
Теоретическая масса 1000 шт. штифтов, кг », при номинальном диаметре d1, мм |
||||||||||||
|
1,5 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
|
|
8 |
0,111 |
0,20 |
0,310 |
0,40 |
|
|
|
|
|
|
|
|
|
|
10 |
0,139 |
0,25 |
0,385 |
0,56 |
0,99 |
1,5 |
|
|
|
|
|
|
|
|
12 |
0,166 |
0,30 |
0,462 |
0,67 |
1,18 |
1,8 |
2,7 |
|
|
|
|
|
|
|
14 |
0,194 |
0,35 |
0,539 |
0,78 |
1,28 |
2,2 |
3,1 |
5,5 |
|
|
|
|
|
|
16 |
0,222 |
0,40 |
0,616 |
0,89 |
1,58 |
2,5 |
3,6 |
6,3 |
|
|
|
|
|
|
18 |
0,250 |
0,44 |
0,694 |
1,00 |
1,77 |
2,8 |
4,0 |
7,1 |
11,1 |
|
|
|
|
|
20 |
0,277 |
0,49 |
0,771 |
1,11 |
1,97 |
3,1 |
4,4 |
7,9 |
12,3 |
|
|
|
|
|
22 |
|
0,54 |
0,848 |
1,22 |
2,17 |
3,4 |
4,9 |
8,7 |
13,6 |
|
|
|
|
|
24 |
|
0,59 |
0,925 |
1,33 |
2,37 |
3,7 |
5,3 |
9,5 |
14,8 |
|
|
|
|
|
26 |
|
0,64 |
1,002 |
1,44 |
2,56 |
4,0 |
5,8 |
10,3 |
16,0 |
23,1 |
41,1 |
61,1 |
100,2 |
|
28 |
|
0,69 |
1,079 |
1,55 |
2,76 |
4,3 |
6,2 |
11,1 |
17,3 |
24,9 |
44,2 |
69,0 |
107,9 |
|
30 |
|
0,76 |
1,156 |
1,67 |
2,96 |
4,6 |
6,7 |
11,9 |
18,5 |
26,6 |
47,3 |
74,0 |
115,6 |
|
32 |
|
|
|
1,78 |
3,16 |
4,9 |
7,1 |
12,6 |
19,7 |
28,4 |
50,5 |
78,9 |
123,3 |
|
35 |
|
|
|
1,94 |
3,45 |
5,4 |
7,8 |
13,8 |
21,6 |
31,1 |
55,2 |
86,3 |
134,9 |
|
40 |
|
|
|
2,22 |
3,94 |
6,2 |
8,9 |
15,8 |
24,7 |
35,5 |
63,1 |
98,6 |
154,1 |
|
45 |
|
|
|
|
4,44 |
6,9 |
10,0 |
17,8 |
27,8 |
40,0 |
71,0 |
111,0 |
173,4 |
|
50 |
|
|
|
|
4,93 |
7,7 |
11,1 |
19,7 |
30,8 |
44,4 |
78,9 |
123,3 |
192,6 |
|
55 |
|
|
|
|
5,42 |
8,5 |
12,2 |
21,7 |
33,9 |
48,8 |
86,8 |
135,6 |
211,9 |
|
60 |
|
|
|
|
5,92 |
9,2 |
13,3 |
23,7 |
37,0 |
53,3 |
94,7 |
148,0 |
231,2 |
|
65 |
|
|
|
|
|
|
14,4 |
25,7 |
40,1 |
57,7 |
102,6 |
160,3 |
250,4 |
|
70 |
|
|
|
|
|
|
15,5 |
27,7 |
43,2 |
62,2 |
110,5 |
172,6 |
269,7 |
|
75 |
|
|
|
|
|
|
16,7 |
29,6 |
46,3 |
66,6 |
118,4 |
185,0 |
289,0 |
|
80 |
|
|
|
|
|
|
17,8 |
31,6 |
49,4 |
71,0 |
126,2 |
197,3 |
308,2 |
|
85 |
|
|
|
|
|
|
|
33,6 |
52,4 |
75,5 |
134,1 |
209,6 |
327,5 |
|
90 |
|
|
|
|
|
|
|
35,6 |
55,5 |
79,9 |
142,0 |
221,9 |
346,8 |
|
95 |
|
|
|
|
|
|
|
37,5 |
58,6 |
84,4 |
149,9 |
234,3 |
366,0 |
|
100 |
|
|
|
|
|
|
|
40,0 |
62,0 |
89,0 |
158,0 |
247,0 |
385,0 |
|
120 |
|
|
|
|
|
|
|
|
74,3 |
106,8 |
189,6 |
296,3 |
462,4 |
|
140 |
|
|
|
|
|
|
|
|
86,6 |
124,6 |
221,2 |
345,6 |
539,6 |
|
160 |
|
|
|
|
|
|
|
|
98,9 |
142,4 |
252,8 |
394,6 |
616,4 |
|
180 |
|
|
|
|
|
|
|
|
|
160,0 |
284,0 |
444,3 |
693,6 |
|
200 |
|
|
|
|
|
|
|
|
|
178,0 |
316,0 |
494,0 |
770,0 |
Ключевые слова: крепежные изделия, штифты, насеченные штифты, технические условия, обозначение, теоретическая масса
