ГОСТ Р ИСО 7051-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
И КРЕСТООБРАЗНЫМ ШЛИЦЕМ
Технические условия
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 2 сентября 1993 г. № 204
3 Стандарт подготовлен на основе применения аутентичного текста МС ИСО 7051-83 «Винты самонарезающие с полупотайной головкой со шлицем»
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ
ГОСТ Р ИСО 7051-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С
ПОЛУПОТАЙНОЙ ГОЛОВКОЙ Технические условия Cross recessed raised countersunk head tapping screws. Specifications |
Дата введения 1995-01-01
1 Область применения
Настоящий стандарт распространяется на самонарезающие винты с полупотайной головкой и крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические. Общие требования к выбору
ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля
ГОСТ 17769-83 Изделия крепежные. Правила приемки
ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ Р ИСО 1478-93 Резьба самонарезающих винтов
ГОСТ Р ИСО 2702-93 Винты самонарезающие стальные термически обработанные. Механические свойства
3 Размеры

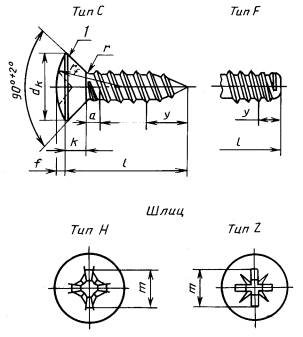

Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
1 - скругленная или плоская кромка
Рисунок 1
Таблица 1
Размеры в мм
|
ST2,2 |
ST2,9 |
ST3,5 |
ST4,2 |
ST4,8 |
ST5,5 |
ST6,3 |
ST8 |
ST9,5 |
||||||
|
P1) |
0,8 |
1Д |
1,3 |
1,4 |
1,6 |
1,8 |
1,8 |
2,1 |
2,1 |
|||||
|
а2), не более |
0,8 |
1,1 |
1,3 |
1,4 |
1,6 |
1,8 |
1,8 |
2,1 |
2,1 |
|||||
|
dk |
теоретический |
не более |
4,4 |
6,3 |
8,2 |
9,4 |
10,4 |
11,5 |
12,6 |
17,3 |
20,0 |
|||
|
фактический |
не более |
3,8 |
5,5 |
7,3 |
8,4 |
9,3 |
10,3 |
11,3 |
15,8 |
18,3 |
||||
|
не менее |
3,5 |
5,2 |
6,9 |
8,0 |
8,9 |
9,9 |
10,9 |
15,4 |
17,8 |
|||||
|
k, не более |
1,10 |
1,70 |
2,35 |
2,60 |
2,80 |
3,00 |
3,15 |
4,65 |
5,25 |
|||||
|
f |
0,5 |
0,7 |
0,8 |
1,0 |
1,2 |
1,3 |
1,4 |
2,0 |
2,3 |
|||||
|
r, не более |
0,8 |
1,2 |
1,4 |
1,6 |
2,0 |
2,2 |
2,4 |
3,2 |
4,0 |
|||||
|
rf |
4,0 |
6,0 |
8,5 |
9,5 |
9,5 |
11,0 |
12,0 |
16,5 |
19,5 |
|||||
|
Номер шлица |
0 |
1 |
2 |
3 |
4 |
|||||||||
|
Крестообразный шлиц |
Тип Н |
m не более |
2,2 |
3,4 |
4,8 |
5,2 |
5,4 |
6,7 |
7,3 |
9,6 |
10,4 |
|||
|
глубина вхождения калибра |
не менее |
1,20 |
1,80 |
2,25 |
2,70 |
2,90 |
2,95 |
3,50 |
4,75 |
5,50 |
||||
|
не более |
1,50 |
2,20 |
2,75 |
3,20 |
3,40 |
3,45 |
4,00 |
5,25 |
6,00 |
|||||
|
Тип Z |
m не более |
2,2 |
3,3 |
4,8 |
5,2 |
5,6 |
6,6 |
7,2 |
9,5 |
10,4 |
||||
|
глубина вхождения калибра |
не менее |
1,15 |
1,80 |
2,25 |
2,65 |
2,90 |
2,95 |
3,40 |
4,75 |
5,60 |
||||
|
не более |
1,40 |
2,10 |
2,70 |
3,10 |
3,35 |
3,40 |
3,85 |
5,20 |
6,05 |
|||||
|
y3) |
Тип C |
2,0 |
2,6 |
3,2 |
3,7 |
4,3 |
5,0 |
6,0 |
7,5 |
8,0 |
||||
|
Тип F |
1,6 |
2,1 |
2,5 |
2,8 |
3,2 |
3,6 |
3,6 |
4,2 |
4,2 |
|||||
|
1) Шаг резьбы. 2) Расстояние от конца головки до первого полного витка резьбы. 3) Длина неполной резьбы (для справок). |
||||||||||||||
Таблица 2
Размеры в мм
|
ST2,2 |
ST2,9 |
ST3,5 |
ST4,2 |
ST4,8 |
ST5,5 |
ST6,3 |
ST8 |
ST9,5 |
|||||
|
l |
|||||||||||||
|
Номин. |
Тип C |
Тип F |
|||||||||||
|
не менее |
не более |
не менее |
не более |
||||||||||
|
4,5 |
3,7 |
5,3 |
3,7 |
4,5 |
|
- |
- |
- |
- |
- |
- |
- |
- |
|
6,5 |
5,7 |
7,3 |
5,7 |
6,5 |
|
|
- |
- |
- |
- |
- |
- |
- |
|
9,5 |
8,7 |
10,3 |
8,7 |
9,5 |
|
|
|
|
|
- |
- |
- |
- |
|
13,0 |
12,2 |
13,8 |
12,2 |
13,0 |
|
|
|
|
|
|
|
- |
- |
|
16,0 |
15,2 |
16,8 |
15,2 |
16,0 |
|
|
|
|
|
|
|
|
|
|
19,0 |
18,2 |
19,8 |
18,2 |
19,0 |
- |
|
|
Стандартные длины |
|
|
|
||
|
22,0 |
21,2 |
22,8 |
20,7 |
22,0 |
- |
- |
|
|
|
|
|
|
|
|
25,0 |
24,2 |
25,8 |
23,7 |
25,0 |
- |
- |
|
|
|
|
|
|
|
|
32,0 |
30,7 |
33,3 |
30,7 |
32,0 |
- |
- |
- |
|
|
|
|
|
|
|
38,0 |
36,7 |
39,3 |
36,7 |
38,0 |
- |
- |
- |
- |
- |
|
|
|
|
|
45,0 |
43,7 |
46,3 |
43,5 |
45,0 |
- |
- |
- |
- |
- |
- |
- |
|
|
|
50,0 |
48,7 |
51,3 |
48,5 |
50,0 |
- |
- |
- |
- |
- |
- |
- |
|
|
4 Технические условия
Таблица 3
|
Материал |
Сталь |
|
|
Резьба |
||
|
Механические свойства |
||
|
Допуски |
Класс точности А |
|
|
Крестообразный шлиц |
||
|
Поверхность изделия |
Без покрытия и с покрытием |
|
|
Дефекты поверхности |
||
|
Приемка |
||
|
Упаковка винтов, маркировка тары, транспортирование и хранение |
||
Пример условного обозначения винта самонарезающего с полупотайной головкой и крестообразным шлицем типа Z, размером резьбы ST3,5, номинальной длиной l = 16 мм, концом типа C, без покрытия:
Винт ST3,5×16-C-Z ГОСТ Р ИСО 7051-93
То же, винта самонарезающего с полупотайной головкой и крестообразным шлицем типа Н, размером резьбы ST4,2, номинальной длиной l = 22 мм, концом типа F, с цинковым покрытием толщиной 6 мкм, хроматированным:
Винт ST4,2×22,016-F-H ГОСТ Р ИСО 7051-93
Теоретическая масса винтов указана в приложении.
ПРИЛОЖЕНИЕ А
(справочное)
Таблица А.1
|
Резьба |
ST2,2 |
ST2,9 |
ST3,5 |
ST4,2 |
ST4,8 |
ST5,5 |
ST6,3 |
ST8 |
ST9,5 |
|
Длина винта l, мм |
Теоретическая масса 1000 шт. стальных винтов типа С, кг ≈ |
||||||||
|
4,5 |
0,135 |
- |
- |
- |
- |
- |
- |
- |
- |
|
6,5 |
0,180 |
0,380 |
- |
- |
- |
- |
- |
- |
- |
|
9,5 |
0,249 |
0,499 |
0,811 |
1,191 |
1,586 |
- |
- |
- |
- |
|
13,0 |
0,329 |
0,639 |
1,015 |
1,480 |
1,965 |
2,285 |
2,912 |
- |
- |
|
16,0 |
0,398 |
0,756 |
1,191 |
1,728 |
2,289 |
2,713 |
3,484 |
7,011 |
10,842 |
|
19,0 |
- |
0,877 |
1,366 |
1,976 |
2,614 |
3,141 |
4,055 |
7,943 |
12,258 |
|
22,0 |
- |
- |
1,542 |
2,224 |
2,938 |
3,568 |
4,627 |
8,876 |
13,674 |
|
25,0 |
- |
- |
1,717 |
2,471 |
3,263 |
3,997 |
5,198 |
9,808 |
15,090 |
|
32,0 |
- |
- |
- |
3,049 |
4,020 |
4,995 |
6,532 |
11,983 |
18,394 |
|
38,0 |
- |
- |
- |
- |
- |
5,851 |
7,675 |
13,848 |
21,226 |
|
45,0 |
- |
- |
- |
- |
- |
- |
- |
16,024 |
24,530 |
|
50,0 |
- |
- |
- |
- |
- |
- |
- |
17,577 |
26,890 |
Ключевые слова: винты самонарезающие, головка полупотайная, класс точности А, технические условия, конструкция, размеры, технические требования, обозначение, теоретическая масса
