ГОСТ Р ИСО 7049-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И СФЕРОЙ С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ
Технические условия
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 2 сентября 1993 г. № 202
3 Стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7049-83 «Винты самонарезающие с цилиндрической головкой и сферой с крестообразным шлицем»
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ
ГОСТ Р ИСО 7049-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С
ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И Технические условия Cross recessed pan head tapping screws. Specifications |
Дата введения 1995-01-01
1 Область применения
Настоящий стандарт распространяется на самонарезающие винты с цилиндрической головкой и сферой с крестообразным шлицем с резьбой от ST2,2 до ST9,5 включительно.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля
ГОСТ 17769-83 Изделия крепежные. Правила приемки
ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение
ГОСТ Р ИСО 1478-93 Резьба самонарезающих винтов
ГОСТ Р ИСО 2702-93 Винты самонарезающие стальные термически обработанные. Общие технические условия
3 Размеры

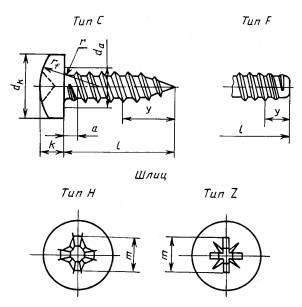

Конструкция и размеры винтов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Размеры в мм
|
ST2,2 |
ST2,9 |
ST3,5 |
ST4,2 |
ST4,8 |
ST5,5 |
ST6,3 |
ST8 |
ST9,5 |
||||
|
P1) |
0,8 |
1,1 |
1,3 |
1,4 |
1,6 |
1,8 |
1,8 |
2,1 |
2,1 |
|||
|
a2), не более |
0,8 |
1,1 |
1,3 |
1,4 |
1,6 |
1,8 |
1,8 |
2,1 |
2,1 |
|||
|
da, не более |
2,8 |
3,5 |
4,1 |
4,9 |
5,6 |
6,3 |
7,3 |
9,2 |
10,7 |
|||
|
dk |
не более |
4,0 |
5,6 |
7,0 |
8,0 |
9,5 |
11,0 |
12,0 |
16,0 |
20,0 |
||
|
не менее |
3,70 |
5,30 |
6,64 |
7,64 |
9,14 |
10,57 |
11,57 |
15,57 |
19,48 |
|||
|
k |
не более |
1,6 |
2,4 |
2,6 |
3,1 |
3,7 |
4,0 |
4,6 |
6,0 |
7,5 |
||
|
не менее |
1,40 |
2,15 |
2,35 |
2,80 |
3,40 |
3,70 |
4,30 |
5,60 |
7,10 |
|||
|
r, не менее |
0,10 |
0,10 |
0,10 |
0,20 |
0,20 |
0,25 |
0,25 |
0,40 |
0,40 |
|||
|
rf |
3,2 |
5,0 |
6,0 |
6,5 |
8,0 |
9,0 |
10,0 |
13,0 |
16,0 |
|||
|
Номер шлица |
0 |
1 |
2 |
3 |
4 |
|||||||
|
Крестообразный шлиц |
Тип Н |
m, |
не более |
1,9 |
3,0 |
3,9 |
4,4 |
4,9 |
6,4 |
6,9 |
9,0 |
10,1 |
|
глубина вхождения калибра |
не менее |
0,85 |
1,40 |
1,40 |
1,90 |
2,40 |
2,60 |
3,10 |
4,15 |
5,20 |
||
|
не более |
1,2 |
1,8 |
1,9 |
2,4 |
2,9 |
3,1 |
3,6 |
4,7 |
5,8 |
|||
|
Тип Z |
т, |
не более |
2,0 |
3,0 |
4,0 |
4,4 |
4,8 |
6,2 |
6,8 |
8,9 |
10,1 |
|
|
глубина вхождения калибра |
не менее |
0,95 |
1,45 |
1,50 |
1,95 |
2,30 |
2,55 |
3,05 |
4,05 |
5,25 |
||
|
не более |
1,20 |
1,75 |
1,90 |
2,35 |
2,75 |
3,00 |
3,50 |
4,50 |
5,70 |
|||
|
y3 |
Тип С |
2,0 |
2,6 |
3,2 |
3,7 |
4,3 |
5,0 |
6,0 |
7,5 |
8,0 |
||
|
Тип F |
1,6 |
2,1 |
2,5 |
2,8 |
3,2 |
3,6 |
3,6 |
4,2 |
4,2 |
|||
|
1) Шаг резьбы. 2) Расстояние от торца головки до первого полного витка резьбы. 3) Длина неполной резьбы (для справок). |
||||||||||||
Таблица 2
Размеры в мм
|
ST2,2 |
ST2,9 |
ST3,5 |
ST4,2 |
ST4,8 |
ST5,5 |
ST6,3 |
ST8 |
ST9,5 |
|||||
|
l |
|||||||||||||
|
Номин. |
Тип С |
Тип F |
|||||||||||
|
не менее |
не более |
не менее |
не более |
||||||||||
|
4,5 |
3,7 |
5,3 |
3,7 |
4,5 |
|
- |
- |
- |
- |
- |
- |
- |
- |
|
6,5 |
5,7 |
7,3 |
5,7 |
6,5 |
|
|
- |
- |
- |
- |
- |
- |
- |
|
9,5 |
8,7 |
10,3 |
8,7 |
9,5 |
|
|
|
|
|
- |
- |
- |
- |
|
13,0 |
12,2 |
13,8 |
12,2 |
13,0 |
|
|
|
|
|
|
|
- |
- |
|
16,0 |
15,2 |
16,8 |
15,2 |
16,0 |
|
|
|
|
|
|
|
|
|
|
19,0 |
18,2 |
19,8 |
18,2 |
19,0 |
- |
|
|
Стандартные длины |
|
|
|||
|
22,0 |
21,2 |
22,8 |
20,7 |
22,0 |
- |
- |
|
|
|
|
|
|
|
|
25,0 |
24,2 |
25,8 |
23,7 |
25,0 |
- |
- |
|
|
|
|
|
|
|
|
32,0 |
30,7 |
33,3 |
30,7 |
32,0 |
- |
- |
- |
|
|
|
|
|
|
|
38,0 |
36,7 |
39,3 |
36,7 |
38,0 |
- |
- |
- |
- |
- |
|
|
|
|
|
45,0 |
43,7 |
46,7 |
43,5 |
45,0 |
- |
- |
- |
- |
- |
- |
- |
|
|
|
50,0 |
48,7 |
51,3 |
48,5 |
50,0 |
- |
- |
- |
- |
- |
- |
- |
|
|
4 Технические условия
Таблица 3
|
Материал |
Сталь |
|
|
Резьба |
||
|
Механические свойства |
||
|
Допуски |
Класс точности А |
|
|
Крестообразный шлиц |
||
|
Поверхность изделия |
Без покрытия и с покрытием |
|
|
Дефекты поверхности |
||
|
Приемка |
||
|
Упаковка винтов, маркировка тары, транспортирование и хранение |
||
Пример условного обозначения
винта самонарезающего с цилиндрической головкой и сферой с крестообразным шлицем типа Z, размером резьбы ST3,5, номинальной длиной l = 16 мм, концом типа С, без покрытия:
Винт ST3,5×16-C-Z ГОСТ Р ИСО 7049-93
То же винта самонарезающего с цилиндрической головкой и сферой с крестообразным шлицем типа Н, размером резьбы ST4,2, номинальной длиной l = 22 мм, концом типа F, с цинковым покрытием толщиной 6 мкм, хроматированным:
Винт ST4,2×22,016-F-H ГОСТ Р ИСО 7049-93
Теоретическая масса винтов указана в приложении.
ПРИЛОЖЕНИЕ А
(справочное)
Таблица А.1
|
Резьба |
ST2,2 |
ST2,9 |
ST3,5 |
ST4,2 |
ST4,8 |
ST5,5 |
ST6,3 |
ST8 |
ST9,5 |
|
Длина винта l, мм |
Теоретическая масса 1000 шт. стальных винтов типа С, кг ≈ |
||||||||
|
4,5 |
0,192 |
- |
- |
- |
- |
- |
- |
- |
- |
|
6,5 |
0,237 |
0,522 |
- |
- |
- |
- |
- |
- |
- |
|
9,5 |
0,306 |
0,671 |
0,970 |
1,445 |
2,234 |
- |
- |
- |
- |
|
13,0 |
0,387 |
0,810 |
1,175 |
1,734 |
2,623 |
3,321 |
4,531 |
- |
- |
|
16,0 |
0,455 |
0,929 |
1,350 |
1,982 |
2,948 |
3,748 |
5,103 |
9,841 |
18,254 |
|
19,0 |
- |
1,048 |
1,526 |
2,230 |
3,272 |
4,177 |
5,674 |
10,774 |
19,670 |
|
22,0 |
- |
- |
1,701 |
2,478 |
3,597 |
4,605 |
6,246 |
11,706 |
21,086 |
|
25,0 |
- |
- |
1,877 |
2,725 |
3,921 |
5,033 |
6,817 |
12,638 |
22,502 |
|
32,0 |
- |
- |
- |
3,303 |
4,678 |
6,031 |
8,151 |
14,814 |
25,806 |
|
38,0 |
- |
- |
- |
- |
- |
6,887 |
9,294 |
16,679 |
28,638 |
|
45,0 |
- |
- |
- |
- |
- |
- |
- |
18,854 |
31,943 |
|
50,0 |
- |
- |
- |
- |
- |
- |
- |
20,408 |
34,303 |
Ключевые слова: винты самонарезающие, головка цилиндрическая со сферой, шлиц крестообразный, класс точности А, технические условия, конструкция, размеры, технические требования, обозначение, теоретическая масса
