ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

СТАНКИ-ПОЛУАВТОМАТЫ
ГОРИЗОНТАЛЬНЫЕ ДВУХСТОРОННИЕ
ДЛЯ ОБРАБОТКИ ТОРЦОВ
И ЦЕНТРИРОВАНИЯ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 9886-73

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ-ПОЛУАВТОМАТЫ ГОРИЗОНТАЛЬНЫЕ
ДВУХСТОРОННИЕ ДЛЯ ОБРАБОТКИ ТОРЦОВ
И ЦЕНТРИРОВАНИЯ

Основные размеры

Semi-automatic horisontal two-sided machine-tool
for face-milling and centering.
Basic dimensions

ГОСТ
9886-73*

Взамен
ГОСТ 9886-61

* Переиздание декабрь 1981 г. с Изменением № 1, утвержденным в январе 1981 г. (ИУС № 4 1981 г.).

Постановлением Государственного комитета стандартов Совета Министров СССР от 5 июля 1973 г. № 1662 срок введения установлен

с 01.01.1975 г.

Проверен в 1980 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на горизонтальные двухсторонние центровальные, центровально-подрезные и фрезерно-центровальные станки-полуавтоматы для обработки торцов и центрования.

Стандарт не распространяется на фрезерно-центровальные станки барабанного типа и другие специализированные станки.

2. Основные размеры станков-полуавтоматов должны соответствовать указанным на черт. 1, 2 и в таблице.

3. Допускается изготовление станков:

а) с увеличенной или уменьшенной наибольшей длиной L устанавливаемого изделия; при этом величина L должна выбираться из ряда Ra20 по ГОСТ 6636-69 путем отбора каждого третьего члена, считая от указанных в таблице настоящего стандарта значений;

б) в одностороннем исполнении;

в) с инструментальными бабками, обеспечивающими установку фрезы и центровочного инструмента в одном и том же шпинделе.

2, 3. (Измененная редакция, Изм. № 1).

4. Допускается исполнение передних концов центровально-подрезных шпинделей с конусами 40 и 50 по ГОСТ 15945-70.

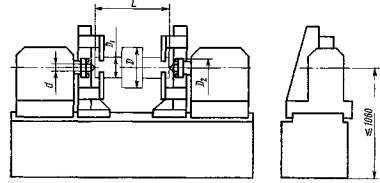

Центровальные и центровально-подрезные станки

Черт. 1

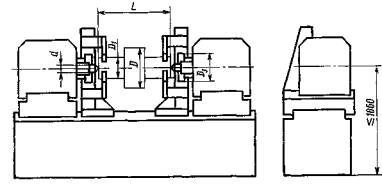

Фрезерно-центровальные станки

Черт. 2

Примечания:

1. Черт. 1 и 2 не определяют конструкции станков.

2. Размер £ 1060 - рекомендуемый.

Размеры в мм

Наименование основных размеров

Величины

Наибольший диаметр
устанавливаемого изделия

между тисками, D

125

250

500

в тисках D1

50

100

200

Наибольшая длина L устанавливаемого изделия

500

1000

2000

Наибольший диаметр D2 режущих кромок устанавливаемых резцовых головок, не менее

32

80

-

Наибольший диаметр D3 устанавливаемой фрезы, не менее

63

125

250

Наибольший номинальный диаметр d устанавливаемого комбинированного центровочного инструмента

5

10

16

Диаметр цилиндрического отверстия в переднем конце центровального (центровально-подрезного) шпинделя

40

40; 50

50

Конец фрезерного шпинделя по ГОСТ 24644-81

40



50

5. Станки-полуавтоматы должны удовлетворять условиям встраивания в автоматические линии.

Станки могут оснащаться устройствами для автоматической смены обрабатываемой заготовки, в том числе автоматическими манипуляторами.

(Измененная редакция, Изм. № 1).
