ГОСТ 9547-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ОТДЕЛОЧНО-РАСТОЧНЫЕ
ГОРИЗОНТАЛЬНЫЕ
С ПОДВИЖНЫМ СТОЛОМ

ОСНОВНЫЕ РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

Ю.В. Савилов; Л.М. Кордыш; Г.Ф. Жмарев; Г.М. Гольдрайх; М.С. Газ; С.М. Хомутов; Л.В. Капительман; Л.М. Кучеренко; Е.И. Жукова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.12.80 № 5999

3. ВЗАМЕН ГОСТ 9547-73

4. Стандарт соответствует СТ СЭВ 5944-87 в части типоразмерного ряда отделочно-расточных горизонтальных станков с подвижным столом: 320; 500; 800 в соответствии со специализацией СССР

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1574-91

3, 6

ГОСТ 19590-85

5

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (ноябрь 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1985 г., июне 1988 г. (ИУС 6-85, 9-88)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ОТДЕЛОЧНО-РАСТОЧНЫЕ ГОРИЗОНТАЛЬНЫЕ
С ПОДВИЖНЫМ СТОЛОМ

Основные размеры

Horisontal fine-boring machines with movable table.
Basic dimensions

ГОСТ
9547-80

Дата введения 01.07.81

1. Настоящий стандарт распространяется на односторонние и двухсторонние горизонтальные отделочно-расточные станки с подвижным столом, головки которых устанавливаются на мосты.

Стандарт распространяется на отделочно-расточные станки, изготовляемые для нужд народного хозяйства и экспорта.

2. Станки должны обеспечивать возможность использования автоматизированных устройств смены заготовок.

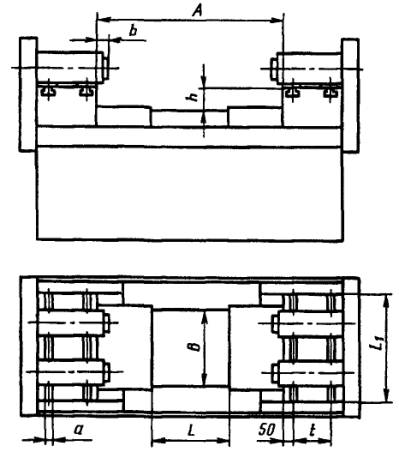

3. Основные размеры отделочно-расточных станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкции станков.

мм

Ширина В рабочей поверхности стола

320

500

800

Длина L рабочей поверхности стола

500

710

1000

Наибольший ход стола, не менее

400

630

1000

1250

Длина L1 рабочей поверхности моста

560

800

1120

Наибольшее расстояние А между мостами

900

1250

1800

2240

Расстояние h между рабочими поверхностями стола и моста

125

160; 200

Расстояние t между Т-образными пазами моста

110; 160; 250

Ширина а Т-образного паза моста по ГОСТ 1574

18

Наибольшее расстояние b от края моста до торца фланца шпинделя

250

Допускается увеличение размеров L1, A, h и наибольшего хода стола по ряду Ra 20, но не более чем на две ступени по сравнению с указанными в таблице.

(Измененная редакция, Изм. № 1, 2).

4. Для односторонних станков допускается уменьшение размеров L и наибольшего хода по ряду Ra 20 по сравнению с указанными в таблице.

5. Количество, типоразмеры и расположение головок на станке - по согласованию с потребителем. Головки - по ГОСТ 19590.

6. Допускается изготовление станков с Т-образными пазами на рабочей поверхности стола. Размеры пазов, расстояние между пазами - по ГОСТ 1574.

7. Предельные отклонения размера t - по .
