ГОСТ 9142-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ЯЩИКИ ИЗ ГОФРИРОВАННОГО КАРТОНА

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ











ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЯЩИКИ ИЗ ГОФРИРОВАННОГО КАРТОНА

Общие технические условия

Boxes of corrugated board. General specifications

ГОСТ
9142-90

Дата введения 01.01.92

1а. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на ящики из гофрированного картона, предназначенные для упаковывания пищевой и промышленной продукции.

Ящики, предназначенные для упаковывания опасных грузов, должны соответствовать требованиям ГОСТ 26319.

Стандарт применяют при разработке нормативных документов на ящики для упаковывания продукции конкретных видов.

Раздел . (Введен дополнительно, Изм. № 2).

(Измененная редакция, Изм. № 3).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы и исполнения ящиков приведены в табл. 1 и приложениях 1 и 2.

Допускается, по согласованию с потребителем, изготовлять ящики других типов с различными конструктивными элементами.

Таблица 1

Тип и характеристика ящика

Исполнение

Развертка ящика

Ящик в собранном виде

Код по ЕСКД

Складной с четырехклапанным дном и крышкой со стыкующимися наружными клапанами

А

Описание: Описание: Untitled-1

Черт. 1

32 1311

с частично перекрывающимися наружными клапанами

Б

Описание: Описание: Untitled-1

Черт. 2

Описание: Описание: Untitled-1

32 1314

с полностью перекрывающимися наружными клапанами

В

Описание: Описание: Untitled-1

Черт. 3

Описание: Описание: Untitled-1

32 1314

со стыкующимися внутренними клапанами и частично перекрывающимися наружными клапанами

Г

Описание: Описание: Untitled-1

Черт. 4

Описание: Описание: Untitled-1

32 1316

со стыкующимися наружными и внутренними клапанами

Д

Описание: Описание: Untitled-1

Черт. 5

(Измененная редакция, Изм. № 1).

Описание: Описание: Untitled-1

32 1312

с укороченными наружными и внутренними клапанами на крышке и со стыкующимися наружными клапанами на дне

Е

Описание: Описание: Untitled-1

Черт. 6

Описание: Описание: Untitled-1

32 1313

со стыкующимися наружными клапанами дна и крышки

Ж

Описание: Описание: Untitled-1

1 - корпус 1; 2 - корпус 2

Черт. 7

(Измененная редакция, Изм. № 1).

Описание: Описание: Untitled-1

32 1315

со стыкующимися наружными клапанами, без дна

З

Описание: Описание: Untitled-1

Черт. 8

32 1318

1.2. Внутренние и наружные размеры ящиков устанавливают в нормативно-технической документации на конкретные виды ящиков с учетом массы, габаритов, особенностей упаковываемой продукции, с учетом требований ГОСТ 21140.

1.3. Отношение длины ящика к его ширине рекомендуется принимать не более 2,5:1; отношение высоты к ширине - не более 2:1 и не менее 0,5:1. Изготовление ящиков высотой менее 100 мм или с другим соотношением сторон допускается для изделий, конструкция, размеры, а также требования к упаковке которых не позволяют выполнить указанные выше требования.

1.4. Допускаемые отклонения внутренних размеров ящиков не должны превышать:

3 мм для ящиков, изготовленных из гофрированного картона типа Т по ГОСТ 7376 и гофрированного картона с дублированным гофрированным слоем марки ДГС по нормативной документации;

5 мм - для ящиков, изготовленных из картона типа П по ГОСТ 7376.

(Измененная редакция, Изм. № 2).

1.5. Зазор в стыке наружных или внутренних клапанов при сборке ящиков исполнений А, Г, Д, Е, Ж, З (табл. 1), изготовленных из картона типа Т и гофрированного картона с дублированным гофрированным слоем марки ДГС, должен быть не более 5 мм, типа П - не более 10 мм.

Допускается зазор в стыке наружных или внутренних клапанов до 20 мм для ящиков с продукцией, упакованной в потребительскую тару и ящиков, укомплектованных обечайками, прокладками (см. черт. 21, 28 приложения 5).

(Измененная редакция, Изм. № 1, 2).

1.6. Ящики применяют со вспомогательными упаковочными средствами: обечайками, вкладышами, перегородками, решетками, прокладками, амортизаторами (приложение 5).

Допускаются другие конструкции вспомогательных упаковочных средств.

Конструкции и размеры вспомогательных упаковочных средств устанавливают в нормативной документации или чертежах на ящики для конкретных видов продукции.

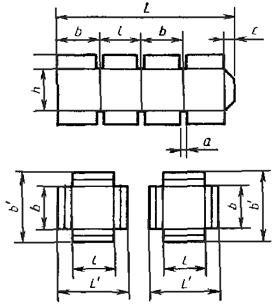

Условные обозначения размеров, применяемые в чертежах

L - длина развертки, мм;                                      В - ширина развертки, мм;

l - длина ящика, мм;                                              b - ширина ящика, мм;

h - высота ящика, мм;                                           b1 = 0,5b (исполнения А, Д, Е, Ж, З);

f - величина перекрытия клапанов,                    b2 = 0,5b + f (исполнения Б, Г);

определяемая конструктивно;                             b3 = b (исполнение В);

                                                                                     b4 = (0,1 - 0,5)b (исполнение Е);

                                                                                     b5 = 0,5l (исполнения Г, Д);

                                                                                а - ширина просечки 4 - 10 мм;

с - ширина соединительного клапана 20 - 50 мм.

Примечание. В ящике исполнения Ж размеры l, b корпуса 1 увеличивают с учетом толщины картона корпуса 2.

(Измененная редакция, Изм. № 1, 2, 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики должны изготовляться в соответствии с требованиями настоящего стандарта по нормативной документации или чертежам на ящики для конкретных видов продукции, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 2).

2.2. Характеристики

2.2.1. Показатели механической прочности ящиков: сопротивление сжатию или прочность при штабелировании, сопротивление ударам при свободном падении, горизонтальному удару устанавливают в нормативной документации на ящики для конкретных видов продукции, в зависимости от способности продукции воспринимать или не воспринимать нагрузку при штабелировании.

2.2.2. Способность продукции воспринимать нагрузку при штабелировании устанавливают в нормативной документации на упаковываемую продукцию с учетом требований, предъявляемых к ее упаковке, хранению и транспортированию.

2.2.3. Для ящиков в зависимости от вида упаковываемой продукции предусматривают показатели механической прочности, указанные в табл. 2.

Таблица 2

Наименование показателей

Ящики для продукции

Методы испытаний

воспринимающей нагрузку при штабелировании

не воспринимающей нагрузку при штабелировании

маркированные «Хрупкое, осторожно»

не маркированные «Хрупкое, осторожно»

маркированные «Хрупкое, осторожно»

не маркированные «Хрупкое, осторожно»

Сопротивление сжатию

-

-

+

+

По ГОСТ 18211

Сопротивление ударам при свободном падении

-

+

-

+

По ГОСТ 18426

Сопротивление горизонтальному удару*

+

-

+

-

По ГОСТ 25064

Прочность при штабелировании

-

-

+

+

По ГОСТ 25014

Примечание. (+) испытание проводят: (-) испытание не проводят.

* для ящиков с грузом массой до 25 кг включительно.

Допускается в нормативной документации на ящики для конкретных видов продукции устанавливать другие показатели с их нормами.

2.2.4. Усилие сопротивления ящиков сжатию (Р), в ньютонах (Н) должно быть не ниже вычисленного по формуле

где K - коэффициент запаса прочности, учитывающий нагрузки, возникающие при транспортировании и хранении и равный:

1,6 - при хранении продукции до 30 дней;

1,65 - при хранении продукции от 31 до 100 дней;

1,85 - если срок хранения продукции в нормативной документации не оговорен;

m - предельная масса груза в ящике, кг;

H - высота штабеля, см;

hн - наружная высота ящика, см.

Высоту штабеля (Н) устанавливают в нормативной документации на ящики для конкретных видов продукции с учетом свойств упаковываемой продукции полной вместимости или грузоподъемности транспортных средств.

Если высота штабеля не установлена, то при определении расчетного усилия сопротивления сжатию ее принимают равной не менее 250 см. Наружную высоту ящика (hн) принимают равной внутренней его высоте плюс 1,0 см для ящика, изготовленного из картона типа Т и марки ДГС; 2,0 см - из картона типа П.

2.2.1. - 2.2.4. (Измененная редакция, Изм. № 2).

2.2.5. Массу груза (М) в килограммах, которую должны выдерживать ящики, при определении сопротивления сжатию при штабелировании в H вычисляют по формуле

М = 0,1 · KyP,

где Ky - коэффициент 0,82, учитывающий условия нагрузки ящиков в штабеле;

P - усилие сопротивления ящика сжатию, Н, рассчитанное по формуле п. 2.2.4.

При определении прочности при штабелировании время выдержки ящика под нагрузкой 30 мин.

(Измененная редакция, Изм. № 1).

2.2.6. Показатель сопротивления ящиков горизонтальному удару устанавливают в нормативной документации на ящики для конкретных видов продукции. При этом расстояние, проходимое тележкой, должно быть равно 0,6 м.

Если в нормативной документации нет других указаний, то последовательность и количество ударов устанавливают по ГОСТ 25064, при этом скорость соударения принимают не менее 1,4 м/с.

2.2.7. Высота сбрасывания ящиков при определении числа ударов при свободном падении должна соответствовать указанной в табл. 3. Число и последовательность сбрасываний устанавливают в нормативной документации на ящики для конкретных видов продукции.

Таблица 3

Наименование показателя

Масса продукции в ящике, кг

св. 7,5 до 10

св. 10 до 15

св. 15 до 20

св. 20 до 25

св. 25 до 30

св. 30 до 35

св. 35 до 40

Высота сбрасывания, мм

1000

600

700

650

600

550

500

2.2.8. Ящики изготовляют из одного листа картона.

Допускается изготовлять ящики из двух и более листов картона при условии обеспечения норм показателей механической прочности, устанавливаемых в нормативной документации на ящики для конкретных видов продукции.

2.2.6 - 2.2.8. (Измененная редакция, Изм. № 2).

2.2.9. Направление гофров картона должно быть параллельно высоте ящика.

Ящики для продукции, воспринимающей нагрузку при штабелировании, могут иметь другое направление гофров.

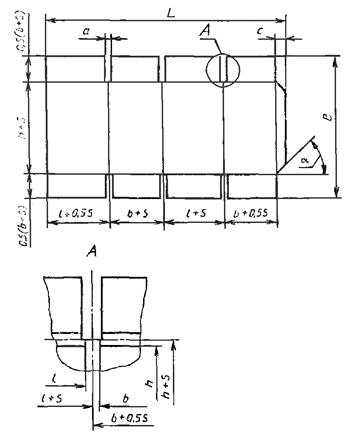

2.2.10. На развертке ящиков наносят линии рилевки (сгиба). Линии рилевки наносят равномерно и четко по всей длине. Они должны быть взаимно перпендикулярными и обеспечивать формирование ящиков с заданными внутренними размерами.

Величина отклонения от перпендикулярности линий рилевки не должна превышать 10 мм на 1 м длины линии.

2.2.11. Ящики по соединительному клапану сшивают или склеивают, или сшивают и склеивают.

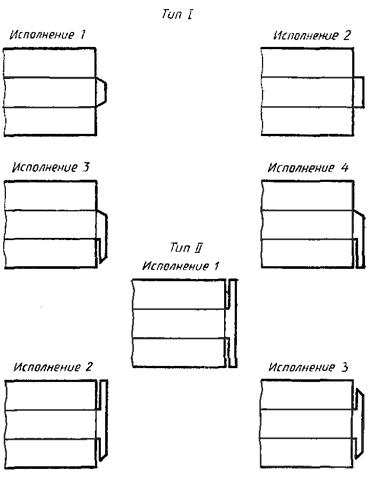

2.2.12. Вид скрепления ящика и исполнение соединительного клапана устанавливают в нормативной документации или рабочих чертежах на ящики для конкретных видов продукции (приложение 4).

(Измененная редакция, Изм. № 2).

2.2.13. Скобы располагают под любым углом, параллельно или перпендикулярно высоте ящика.

Расстояние от крайних скоб до поперечных кромок соединительного клапана должно быть не более 25 мм, до продольных кромок - не менее 5 мм.

Расстояние между скобами в миллиметрах должно быть не более:

60 - при массе упаковываемой продукции до 10 кг;

45     »         »                 »                       »          »   20 кг;

35     »         »                 »                       »         св.  20 кг.

Допускается по согласованию с потребителем в нормативных документах или чертежах на ящиках для продукции конкретных видов устанавливать другие расстояния между скобами.

(Измененная редакция, Изм. № 3).

2.2.14. В ящиках не допускаются:

смещение высечки клапанов по высоте ящиков более 10 мм;

задиры поверхностного слоя с наружной стороны ящика площадью более 100 см2 на 1 м2 площади;

расклейка картона более 50 см2 на 1 м2 площади;

разрывы, разрезы, расслоение кромок клапана более 10 м от края кромки, пятна размером более 20 мм в наибольшем измерении.

На поверхности ящика допускаются вмятины, образующиеся от транспортных ремней, при сшивке, склейке или упаковывании ящиков в кипы.

2.2.15. Клапаны ящиков должны выдерживать не менее 10-ти двойных перегибов на 180° без образования трещин.

Допускаются трещины длиной не более 25 мм с внутренней стороны поверхности ящика без обнажения гофрированного слоя по линии сгиба клапана.

Примечание. (Исключено, Изм. № 2).

2.2.16. Допускается по согласованию с потребителем наносить на наружную поверхность и внутреннюю поверхности ящиков художественное оформление в соответствии с образцом-эталоном или оригинал-макетом.

Требования к содержанию и качеству печати устанавливают в нормативных документах на ящики для продукции конкретных видов по согласованию с потребителем.

(Новая редакция, Изм. № 3).

2.3. Требования к сырью, материалам и вспомогательным упаковочным средствам

(Новая редакция, Изм. № 2).

2.3.1. Для изготовления ящиков и вспомогательных упаковочных средств (черт. 21 - 29, приложение 5) применяют гофрированный картон типов Т и П по ГОСТ 7376 или гофрированный картон с дублированным гофрированным слоем марки ДГС по нормативной документации.

Показатели качества картона марки ДГС приведены в табл. 8 приложения 3.

Допускается применять вспомогательные упаковочные средства из других материалов и видов картона.

Для вкладышей и обечаек (черт. 21, 22) руководствуются требованиями пп. 2.2.9 - 2.2.11; 2.3.6; 2.3.7; 4.4.

2.3.2. Ящики с вкладышами, решетками, перегородками (черт. 22 - 27, приложение 5) или без них, применяемые для продукции, не воспринимающей нагрузку при штабелировании, изготовляют из гофрированного картона по ГОСТ 7376 или картона с дублированным гофрированным слоем с сопротивлением торцовому сжатию вдоль гофров, указанному в табл. 6 приложения 3.

2.3.3. Ящики, применяемые для продукции, воспринимающей нагрузку при штабелировании, изготовляют из гофрированного картона по ГОСТ 7376 или гофрированного картона с дублированным гофрированным слоем марки ДГС с сопротивлением продавливанию (удельным сопротивлением разрыву по линии рилевки) указанному в табл. 7 приложения 3.

2.3.1. - 2.3.3. (Измененная редакция, Изм. № 2).

Примечание. (Исключено, Изм. № 2).

2.3.4. Ящики, предназначенные для продукции, не воспринимающей нагрузку при штабелировании, в которых предусматривается применение вкладышей, решеток, перегородок (приложение 5, черт. 22 - 27) изготовляют из гофрированного картона по ГОСТ 7376 с сопротивлением торцовому сжатию вдоль гофров указанному в табл. 6 приложения 3.

2.3.5. Марку картона для изготовления ящиков и комплектующих изделий предусматривают в нормативной документации или рабочих чертежах на ящики для конкретных видов продукции.

(Измененная редакция, Изм. № 2).

2.3.6. Для сшивки ящиков применяют проволоку диаметром 0,7 - 1,0 мм по ГОСТ 3282 или стальную плющеную ленту шириной 2,5 мм и толщиной 0,4 - 0,6 мм по ГОСТ 10234.

2.3.7. Для склейки ящиков применяют поливинилацетатную дисперсию по ГОСТ 18992.

Допускаются другие материалы, обеспечивающие качество склейки и сшивки ящика.

2.3.8. Материалы, применяемые для изготовления ящиков и вспомогательных упаковочных средств, предназначенных для упаковывания пищевой продукции, должны быть допущены органами санитарно-эпидемиологического надзора.

(Введен дополнительно, Изм. № 2).

2.4. Комплектность

2.4.1. В комплект ящика входят вспомогательные упаковочные средства.

Допускается по согласованию с потребителем поставлять ящики без вспомогательных упаковочных средств.

2.5. Маркировка

2.5.1. На каждый ящик наносят маркировку, характеризующую тару, по ГОСТ 14192. Допускается наносить на один из наружных или внутренних клапанов ящика маркировку, характеризующую тару и содержащую:

- товарный знак и (или) наименование предприятия-изготовителя.

По согласованию с потребителем допускается не наносить маркировку на ящики или наносить другую информацию.

(Новая редакция, Изм. № 3).

(Поправка, ИУС 10-2005).

2.5.2. Транспортная маркировка - по ГОСТ 14192.

По согласованию с потребителем допускается наносить транспортную маркировку на одну из сторон транспортного пакета или кипы.

(Измененная редакция, Изм. № 3).

2.5.3. В нормативной документации на ящики для конкретных видов продукции указывают место нанесения знака соответствия (для сертифицированной продукции) или номер сертификата - в товаросопроводительной документации.

(Введен дополнительно, Изм. № 2).

2.6. Упаковка

2.6.1. Ящики и вспомогательные упаковочные средства упаковывают в кипы и транспортные пакеты.

Допускается по согласованию с потребителем при формировании транспортных пакетов ящики и вспомогательные упаковочные средства в кипы не упаковывать.

В каждой кипе должны быть ящики или вспомогательные упаковочные средства одного размера.

Допускается по согласованию с потребителем упаковывать кипы ящики и (или) вспомогательные упаковочные средства разных размеров.

(Измененная редакция, Изм. № 3).

2.6.2. Кипы обвязывают полипропиленовым шнуром или лентой по нормативной документации.

Допускается обвязывать кипы другими обвязочными материалами при условии соблюдения качества обвязки.

Кипу обвязывают по одной из сторон одним или двумя поясами. Допускается обвязывать кипы крестообразно.

(Измененная редакция, Изм. № 2).

3. ПРИЕМКА

3.1. Ящики принимают партиями. Партией считают количества ящиков одного исполнения и размера, оформленное одним документом о качестве.

В документе о качестве указывают:

- товарный знак и (или) наименование предприятия-изготовителя и его юридический адрес;

- наименование продукции;

- наименование страны-изготовителя;

- дату изготовления;

- тип, исполнение и размеры ящика;

- обозначение нормативного документа, по которому изготовлены ящики для продукции конкретного вида;

- штамп отдела технического контроля;

- информацию о возможности утилизации ящиков после их использования.

Допускается по согласованию с потребителем в документе о качестве указывать другую информацию.

(Измененная редакция, Изм. № 3).

3.2. При контроле качества ящиков проводят приемосдаточные испытания.

При приемосдаточных испытаниях проводят контроль внешнего вида ящиков, качества склейки и сшивки, размеров, числа двойных перегибов по линии рилевки (сгиба) клапанов.

Для контроля ящиков из разных мест партии отбирают выборку в объемах, указанных в табл. 4.

(Измененная редакция, Изм. № 1).

3.3. Партию принимают по результатам контроля первой выборки, если количество ящиков, не соответствующих требованиям настоящего стандарта, в первой выборке меньше или равно приемочному числу, указанному в табл. 4, и бракуют, если это количество больше или равно браковочному числу, указанному в табл. 4.

Таблица 4

шт.

Объем партии

Выборка

Объем выборки

Общий объем выборки

Приемочное число

Браковочное число

До   1200

1

50

50

1

4



2

50

100

4

5

Св.  1200      до   3200

1

80

80

2

5



2

80

160

6

7

  »    3200       »    10000

1

125

125

3

7



2

125

250

8

9

  »    10000

1

200

200

5

9



2

200

400

12

13

Если количество ящиков, не соответствующих требованиям настоящего стандарта, в выборке больше приемочного, но меньше браковочного числа, указанных в табл. 4, то отбирают вторую выборку.

Партию принимают по результатам контроля второй выборки, если количество ящиков, не соответствующих требованиям настоящего стандарта, в двух выборках меньше или равно приемочному числу, указанному в табл. 4, и бракуют, если это количество больше или равно браковочному числу, указанному в табл. 4.

3.4. При разногласиях в оценке механической прочности ящиков производят контрольные испытания в соответствии с табл. 2.

(Новая редакция, Изм. № 1).

3.5. Допускается в нормативной документации на ящики для конкретных видов продукции устанавливать другие планы и порядок проведения приемочного статистического контроля качества ящиков по ГОСТ 18242, а также устанавливать показатели и порядок проведения периодических испытаний.

(Измененная редакция, Изм. № 2).

3.6. (Исключен, Изм. № 1).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Если в нормативной документации на ящики для конкретных видов продукции нет других указаний, то кондиционирование проводят при температуре плюс 23 °С и относительной влажности 50 % (режим 7 ГОСТ 21798) в течение 24 ч.

(Измененная редакция, Изм. № 3).

4.2. Количество образцов для контроля должно соответствовать указанному в нормативной документации на ящики для конкретных видов продукции.

4.1, 4.2. (Измененная редакция, Изм. № 2).

4.3. Внешний вид, качество склейки и сшивки ящиков контролируют визуально.

4.4. Внутренние размеры ящиков, обечаек, вкладышей, смещение высечки клапанов ящиков контролируют измерением расстояния между ближайшими параллельными осями рилевок развертки ящика (приложение 1) за вычетом припусков по линии рилевки.

4.5. Для определения числа двойных перегибов по линии рилевки (сгиба) клапанов ящики в сложенном виде кладут на плоскую поверхность и 10 раз перегибают клапаны по ширине ящика на 180°.

4.6. Соответствие ящиков пп. 1.4; 1.5; 2.2.13; 2.2.14; 2.2.15 контролируют измерением линейкой по ГОСТ 427 или рулеткой по ГОСТ 7502 с погрешностью не более 1,0 мм.

(Измененная редакция, Изм. № 3).

4.7. Контроль механической прочности ящиков проводят:

определением сопротивления сжатию по ГОСТ 18211 с приложением сжимающих нагрузок перпендикулярно к дну и крышке;

определением прочности при штабелировании по ГОСТ 25014.

Прочность при штабелировании проверяют при отсутствии пресса для испытания ящиков на определение показателя сопротивления сжатию;

определение сопротивления ударам при свободном падении - по ГОСТ 18425;

определение сопротивления горизонтальному удару - по ГОСТ 25064.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Ящики и вспомогательные упаковочные средства транспортируют всеми видами транспорта в чистых, сухих, крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на соответствующем виде транспорта.

5.2. Допускается по согласованию с потребителем транспортирование кип без формирования в транспортные пакеты.

5.3. Ящики и вспомогательные упаковочные средства хранят в закрытых помещениях, защищенных от атмосферных осадков и почвенной влаги. Условия хранения - от минус 14 °С до плюс 40 °С и относительной влажности воздуха 25 - 70 %.

(Новая редакция, Изм. № 3).

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1а. Перед использованием ящики и вспомогательные упаковочные средства выдерживают в производственном помещении 4 - 6 ч.

(Введен дополнительно, Изм. № 3).

6.1. Ящики с упакованной продукцией должны быть укупорены.

Укупоривание ящиков производят оклеиванием клеевой лентой, обтягиванием металлической или полимерной лентой, склеиванием или сшивкой скобами между собой клапанов ящика (см. приложение 6).

Допускаются другие виды укупоривания ящиков с продукцией.

(Поправка, ИУС 10-2005).

6.2. Ящики с упакованной продукцией укладывают в штабели без смещений.

6.3. Гарантийный срок хранения ящиков устанавливают в нормативных документах на ящики для продукции конкретных видов.

(Введен дополнительно, Изм. № 3).

7. ТРЕБОВАНИЯ РЕСУРСОСБЕРЕЖЕНИЯ И ЭКОЛОГИИ

7.1. В целях ресурсосбережения и исключения загрязнения окружающей среды отходы, образующиеся при изготовлении ящиков, и ящики, бывшие в употреблении, должны быть использованы для переработки в качестве макулатуры».

Приложение 3 дополнить таблицей - 8:

Таблица 8

Наименование показателя

Норма для трехслойного гофрированного картона с дублированным гофрированным слоем картона марки

ДГС-1

ДГС-2

ДГС-3

Масса картона площадью 1 м2, г

780 - 1150

780 - 1150

760 - 1130

Толщина, мм

4,0 - 5,0

4,0 - 5,0

4,0 - 5,0

Сопротивление торцовому сжатию вдоль гофров, кН/м, не менее

8,0

7,0

5,0

Сопротивление продавливанию (абс), мПа, не менее

1,4

1,3

1,1

Сопротивление расслаиванию, кН/м, не менее

0,2

0,2

0,2

Влажность, %

6 - 12

6 - 12

6 - 12

Раздел 7. (Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

РАЗВЕРТКА ЯЩИКА ИСПОЛНЕНИЯ А

Описание: Описание: Untitled-1

Условные обозначения внутренних размеров ящика

L - длина развертки, мм; B - ширина развертки, мм; l, b,
h - внутренние размеры ящика (длина, ширина, высота) ящика, мм;
a - 4 - 10 мм; с - 20 - 50 мм; α - не более 55°

(Измененная редакция, Изм. № 3).

Черт. 9

ПРИЛОЖЕНИЕ 2

Справочное

Таблица 5

Тип и характеристика ящика

Исполнение

Развертка ящика

Ящик в собранном виде

Код по ЕСКД

1 - телескопический со съемной крышкой, со сплошным дном

1.1

Описание: Описание: Untitled-1

Черт. 10

32 1324

из двух корпусов, склеенных, сшитых

1.2

Описание: Описание: Untitled-1

Черт. 11

32 1321

32 1322

со съемными крышкой и дном, с цельным корпусом

1.3

Описание: Описание: Untitled-1

Черт. 12

Описание: Описание: Untitled-1

32 1326

2 - оберточный складной из одной заготовки со стыкующимися наружными и внутренними клапанами

2.1

Описание: Описание: Untitled-1

Черт. 13

Описание: Описание: Untitled-1

32 1323

из двух заготовок со стыкующимися наружными и внутренними клапанами

2.2

Описание: Описание: Untitled-1

Черт. 14

32 1332

из трех прямоугольных заготовок со стыкующимися наружными клапанами

2.3

Описание: Описание: Untitled-1

Черт. 15

32 1331

из одной заготовки с перекрывающимися наружными клапанами

2.4

Описание: Описание: Untitled-1

Черт. 16

32 1335

3 - лотковый складной

с боковыми усиленными стенками с клапанами в застежку с дном

3.1

Черт. 17

32 1358

с торцовыми усиленными стенками с клапанами в застежку с дном

3.2

Описание: Описание: Untitled-1

Черт. 18

Описание: Описание: Untitled-1

32 1358

с клапанами без застежки с дном с отверстиями для ручек

3.3

Описание: Описание: Untitled-1

Черт. 19

Описание: Описание: Untitled-1

32 1351

4. Пенал из двух сшитых (склеенных) разверток

4.1

Описание: Описание: Untitled-1

Черт. 20

32 1343

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Таблица 6

Усилие сопротивления ящиков сжатию (P), Н

Сопротивление торцовому сжатию гофрированного картона вдоль гофров, кН/м при значениях K1 ящика, не менее

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

До 1000

3,3

2,8

2,4

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

1001 - 1250

4,1

3,5

3,1

2,7

2,5

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

2,2

1251 - 1500

4,9

4,2

3,8

3,3

3,0

2,7

2,5

2,3

2,2

2,2

2,2

2,2

2,2

2,2

2,2

1501 - 1750

5,7

3,8

4,9

3,2

4,3

3,8

3,4

3,1

2,9

2,6

2,5

2,3

2,2

2,2

2,2

2,2

2,2

1751 - 2000

6,6

4,3

5,6

3,6

4,9

3,2

4,3

3,9

3,6

3,3

3,0

2,8

2,6

2,5

2,3

2,2

2,2

2,2

2001 - 2250

7,4

4,8

6,3

4,1

5,5

3,6

4,9

3,2

4,4

4,0

3,7

3,4

3,2

3,0

2,8

2,6

2,5

2,3

2,2

2251 - 2500

8,2

5,4

7,0

4,6

6,1

4,0

5,5

3,6

4,9

3,2

4,5

4,1

3,8

3,5

3,3

3,1

2,9

2,7

2,6

2,5

2501 - 2750

9,0

5,9

7,7

5,0

6,8

4,4

6,0

3,9

5,4

3,5

4,9

3,2

4,6

4,2

3,8

3,6

3,4

3,2

3,0

2,8

2,7

2751 - 3000

9,8

6,4

8,4

5,5

7,4

4,8

6,6

4,3

5,8

3,8

5,4

3,5

4,9

3,2

4,6

?

?

3,7

3,5

3,3

3,1

3,0

3001 - 3250

10,6

6,9

9,1

5,9

8,0

5,2

7,1

4,6

6,3

4,1

5,8

3,8

5,4

3,5

4,9

3,2

4,6

4,3

4,0

3,8

3,6

3,4

3,2

3251 - 3500

11,5

7,5

9,8

6,4

8,6

5,6

7,6

5,0

6,8

4,4

6,3

4,1

5,7

3,8

5,3

3,5

4,9

3,2

4.6

4,3

4,0

3,8

3,6

3,4

3501 - 3750

12,3

8,0

10,5

6,8

9,2

6,0

8,2

5,4

7,3

4,7

6,7

4,3

6,1

4,0

5,7

3,8

5,3

3,5

4,9

3,2

4,6

4,3

4,1

3,9

3,7

3751 - 4000

13,1

8,5

11,2

7,3

9,8

6,4

8,7

5,7

7,7

5,1

7,2

4,6

6,6

4,3

6,1

4,0

5,6

3,8

5,2

3,4

4,9

3,2

4,6

4,4

4,1

3,9

4001 - 4250

13,9

9,1

11,9

7,8

10,4

6,8

9,3

6,0

8,3

5,4

7,6

4,9

7,0

4,5

6,4

4,2

6,0

3,9

5,6

3,6

5,2

3,4

4,9

3,2

4,6

4,4

4,2

4251 - 4500

14,7

9,6

12,6

8,2

11,0

7,2

9,8

6,4

8,8

5,6

8,0

5,2

7,4

4,8

6,8

4,4

6,3

4,1

5,9

3,8

5,5

3,6

5,2

3,4

4,9

3,2

4,6

4,4

4501 - 4750

15,6

10,1

13,3

8,7

11,6

7,6

10,4

6,7

9,3

6,1

8,5

5,5

7,8

5,1

7,2

4,7

6,7

4,3

6,2

4,0

5,8

3,8

5,5

3,6

5,2

3,4

4,9

3,2

4,7

4751 - 5000

16,4

10,6

14,0

9,1

12,3

8,0

10,9

7,1

9,8

6,4

8,9

5,8

8,2

5,4

7,6

5,0

7,0

4,6

6,6

4,2

6,1

4,0

5,8

3,8

5,5

3,6

5,2

3,4

4,9

3,2

Таблица 7

Предельная масса груза в ящике, кг

Сопротивление продавливанию МПа (кгс/см2) в числителе, удельное сопротивление разрыву по линии рилевки в поперечном направлении кН/м в знаменателе, при минимальном одном из размеров (длины, ширины и высоты) мм, не менее

до 125

125 - 150

151 - 175

175 - 200

201 - 225

226 - 250

251 - 275

276 - 300

301 - 325

326 - 350

7,5   до   10,0

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

1,1    »    15

1,3 (13,0)

10

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

16     »    20

1,5 (15,0)

12

1,3 (13,0)

10

1,1 (11,0)

8

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

0,7 (7,0)

4

0,7 (7,0)

4

0,7 (7,0)

4

21     »    25

1,7 (17,0)

14

1,5 (15,0)

12

1,3 (13,0)

10

1,1 (11,0)

8

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

26     »    30

2,0 (20,0)

16

1,7 (17,0)

14

1,5 (15,0)

12

1,3 (13,0)

10

1,1 (11,0)

8

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

31     »    35

2,0 (20,0)

16

1,7 (17,0)

14

1,5 (15,0)

12

1,3 (13,0)

10

1,1 (11,0)

8

1,1 (11,0)

8

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

36     »    40

2,0 (20,0)

16

1,7 (17,0)

14

1,5 (15,0)

12

1,3 (13,0)

10

1,3 (13,0)

10

1,1 (11,0)

8

1,1 (11,0)

8

0,9 (9,0)

6

0,9 (9,0)

6

0,9 (9,0)

6

Примечания:

1. Для ящиков, предназначенных для упаковывания продукции массой свыше 40 кг, а также для ящиков типов, приведенных в приложении 2, марку картона определяют экспериментально.

2. Ящики, у которых минимальный размер превышает 350 мм, определяют по 350 мм.

3. Ширина обечайки в миллиметрах должна быть не менее 0,8 наружной ширины ящика.

4. Ящики, у которых плоские слои гофрированного картона вырабатывают по ГОСТ 7420, с добавлением в композиции коротковолокнистого сырья (одубина, тростник, лиственная целлюлоза), допускается изготовлять из картону с показателями на одну марку ниже предусмотренных табл. 7.

Коэффициент K1 вычисляют по формуле

где F - площадь основания ящика, равная (b´l), см2;

L - периметр ящика, равный 2(b + l), см;

l, b, h - внутренние размеры ящика (соответственно - длина, ширина, высота), см.

При K1 менее 6, сопротивление торцовому сжатию определяют по 6,0; K1 более 20,0 - по 20,0.

С промежуточными значениями K1 до 0,5 - по меньшему значению; равному 0,5 и выше - по большему.

При усилии сопротивления ящиков сжатию свыше 5000 Н, а также ящиков телескопических, футлярных типов и лотков величина торцового сжатия определяется экспериментально.

В числителе указана величина сопротивления торцовому сжатию для изготовления ящиков без применения комплектующих изделий.

В знаменателе указана величина сопротивления торцовому сжатию гофрированного картона для изготовления ящиков с применением комплектующих изделий (черт. 22 - 27).

При промежуточных значениях показателя сопротивления торцовому сжатию до 0,5 устанавливают марку по меньшему значению; более 0,5 - по большему.

При одинаковом значении показателя сопротивления торцовому сжатию 3- и 5-слойного гофрированного картона 5-слойный картон используют при наличии требования к упаковываемой продукции, маркированной «Хрупкое, осторожно».

Усилие сопротивления сжатию (P) ящиков, в которых плоские слои гофрированного картона вырабатывают по ГОСТ 7420 с добавлением в композиции коротковолокнистого сырья (одубина, тростник, лиственная целлюлоза), рассчитывают по п. 2.2.4 при коэффициенте запаса прочности (K), равном 1,5.

ПРИЛОЖЕНИЕ 4

Справочное

ПРИМЕРЫ ИСПОЛНЕНИЙ СОЕДИНИТЕЛЬНОГО КЛАПАНА

Описание: Описание: Untitled-1

ПРИЛОЖЕНИЕ 5

Рекомендуемое

ВСПОМОГАТЕЛЬНЫЕ УПАКОВОЧНЫЕ СРЕДСТВА

Обечайка

Описание: Описание: Untitled-1

Черт. 21

(Измененная редакция, Изм. № 2).

Вкладыш

Описание: Описание: Untitled-1

Черт. 22

(Измененная редакция, Изм. № 2).

Перегородки

Описание: Описание: Untitled-1

Черт. 23

Описание: Описание: Untitled-1

Черт. 24

Описание: Описание: Untitled-1

Черт. 25

Решетки

Описание: Описание: Untitled-1

Черт. 26

Описание: Описание: Untitled-1

Черт. 27

Прокладка

Описание: Описание: Untitled-1

Черт. 28

Амортизатор

Описание: Описание: Untitled-1

Черт. 29

ПРИЛОЖЕНИЕ 6

Рекомендуемое

ПРИМЕРЫ УКУПОРИВАНИЯ ЯЩИКОВ С ПРОДУКЦИЕЙ

Оклейка клеевой лентой

Описание: Описание: Untitled-1

Черт. 30

Черт. 31

Обтягивание лентой

Черт. 32

Склеивание и сшивка клапанов между собой

Описание: Описание: Untitled-1

Черт. 33

Черт. 34

ПРИЛОЖЕНИЕ 7

Справочное

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

7.1. Ящики из гофрированного картона нетоксичны, в обращении безопасны. Ящики являются горючим материалом, пожароопасны.

При хранении ящики следует защищать от источников нагревания и соблюдать правила пожарной безопасности.

При загорании ящики следует тушить любыми средствами пожаротушения.

7.2. Производство ящиков связано с применением слаботоксичных и пожароопасных материалов.

Изготовлять ящики следует в помещениях, оборудованных местной и общеобменной приточно-вытяжной вентиляцией.

Помещения должны соответствовать санитарным нормам и нормам пожароопасности СНиП II-92-76, ГОСТ 12.1.005-88, ГОСТ 12.1.007-76.

Производство ящиков должно быть обеспечено техническими средствами контроля за воздушной средой в рабочей зоне.

7.3. При изготовлении ящиков выделяется бумажная пыль с частицами силикатного клея, содержащего силикат натрия. Предельно допустимая концентрация бумажной пыли в воздухе рабочей зоны производственных помещений - 6,0 мг/м3. Превышение предельно допустимой концентрации бумажной пыли оказывает раздражающее действие на слизистые оболочки дыхательных путей.

Бумажная пыль способна к возгоранию от источников открытого огня.

7.4. При использовании в производственных условиях (при высыхании) непластифицированной поливинилацетатной дисперсии происходит выделение в воздух винилацетата и уксусной кислоты. При использовании пластифицированной дисперсии дополнительно выделяется пластификатор - дибутилфталат.

Предельно допустимые концентрации в воздухе рабочей зоны:

винилацетата - 10 мг/м3; уксусной кислоты - 5 мг/м3; дибутилфталата - 0,5 мг/м3.

Превышение предельно допустимой концентрации вызывает раздражение слизистой оболочки верхних дыхательных путей и глаз. Винилацетат обладает общетоксическим действием.

7.5. Флексографические краски, используемые для печати на ящиках, являются пожароопасным и слаботоксичным продуктом из-за наличия в них диэтиленгликоля и аммиака.

Температура вспышки диэтиленгликоля 147 °С; температура воспламенения 163 °С.

Предельно допустимые концентрации в рабочей зоне:

диэтиленгликоля - 0,2 мг/м3; аммиака - 0,2 мг/м3.

Превышение предельно допустимых концентраций диэтиленгликоля и аммиака оказывает общетоксическое действие.

7.6. Методы контроля показателей, в том числе предельно допустимых концентраций вредных веществ в рабочей зоне, должны соответствовать предусмотренным документацией, утвержденной органами здравоохранения и санитарно-эпидемиологического надзора.

Приложение 7. (Введено дополнительно, Изм. № 2).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Государственным комитетом СССР по материально-техническому снабжению

РАЗРАБОТЧИКИ

В.В. Антонов, И.М. Рудин, Л.П. Макагон, П.Н. Варенцов, З.И. Глумова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 21.09.90 № 2543

3. Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 9142-84

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

(Измененная редакция, Изм. № 3).







© 2013 Ёшкин Кот :-)
