ГОСТ 30175-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ
КООРДИНАТНО-РАСТОЧНЫЕ
И КООРДИНАТНО-ШЛИФОВАЛЬНЫЕ

Основные размеры

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1. РАЗРАБОТАН Техническим комитетом по стандартизации ТК 70 «Станки»

ВНЕСЕН Госстандартом Российской Федерации

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 6-94 от 21 октября 1994 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Белстандарт

Республика Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 11.05.95 № 240 межгосударственный стандарт ГОСТ 30175-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

4. ВЗАМЕН ГОСТ 6464-78

СОДЕРЖАНИЕ

ГОСТ 30175-94

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ КООРДИНАТНО-РАСТОЧНЫЕ И
КООРДИНАТНО-ШЛИФОВАЛЬНЫЕ

Основные размеры

Jig boring and jig grinding machines.
Basic dimensions

Дата введения 1996-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на одно- и двухстоечные координатно-расточные и координатно-шлифовальные станки общего назначения, в том числе на станки с числовым программным управлением.

Настоящий стандарт распространяется на координатно-шлифовальные станки в части ширины и длины рабочей поверхности стола, наибольшего продольного перемещения стола, наибольшего поперечного перемещения стола или шпиндельной головки, расстояния от оси шпинделя до стойки и расстояния между стойками.

Требования настоящего стандарта являются обязательными.

Стандарт пригоден для сертификации.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1574-91 Станки металлорежущие. Пазы Т-образные обработанные. Размеры

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 23597-79 Станки металлорежущие с числовым программным управлением. Обозначение осей координат и направлений движения. Общие положения

ГОСТ 30064-93 Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования.

3 ОСНОВНЫЕ РАЗМЕРЫ

3.1 Обозначение и положительное направление осей координат - по ГОСТ 23597.

3.2 Основные размеры станков должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

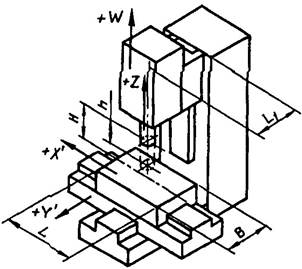

Рисунок 1

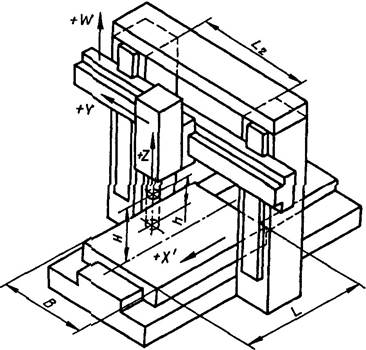

Рисунок 2

В - ширина рабочей поверхности стола; L - длина рабочей поверхности стола; h - наибольшее перемещение выдвижного шпинделя (по оси Z); H - расстояние от торца шпинделя до рабочей поверхности стола; L1 - расстояние от оси шпинделя до стойки; L2 - расстояние между стойками.

Примечание - Рисунки не определяют конструкцию станков.

Таблица 1

мм

В

250

320

400

500

630

800

1000

1250 (1400)

1600

2000

L, не менее

одностоечные

400 (360)

500

630

800

1000

-

-

-

-

-

двухстоечные

-

-

500

630

800

1000

1250

1600

2000

2500

Размеры Т-образных пазов

ширина

(10) 12

12; 14

14; 18

22; 28

расстояние между пазами

50

63

63; 80

80; 100

100

125

125; 200

Наибольшее продольное перемещение стола (по оси А), не менее

одностоечные

250 (200)

400

630

800

1000

-

-

-

-

-

двухстоечные

-

-

500

630

800

1000

1250

1600

2000

2500

Наибольшее поперечное перемещение стола или шпиндельной головки (по оси Y), не меже

200

250

400

500

630

800

1000

1250

1600

2000

h, не менее

63

100

125

160

200

250

320

400 (360)

400

500

H

наибольшее, не менее

320

400

500

630

750

900

1000

1250

1600

2000

наименьшее, не более

100

125

160

200

250

320

320 (360)

L1, не менее

250

320

450

560

710

-

-

-

-

-

L2, не менее

-

-

500

630

800

1000

1250

1600

2000

2500

Конец шпинделя по ГОСТ 30064

внутренний Морзе

0

1

2

2; 3

3

-

-

-

-

-

-

-

с конусностью 7:24

30;

40

40; 45; 50

45

50

50

Примечание. Размеры в скобках являются непредпочтительными.

3.3 Длину рабочей поверхности стола L, наибольшее продольное перемещение стола, наибольшее поперечное перемещение стола или шпиндельной головки, наибольшее перемещение h выдвижного шпинделя, размеры L1 и L2, увеличенные по сравнению с указанными в таблице 1, принимают по ряду Ra20 ГОСТ 6636.

3.4 Расстояние H от торца шпинделя до рабочей поверхности стола наибольшее, увеличенное, и наименьшее, уменьшенное по сравнению с указанным в таблице 1, принимают по ряду Ra40 ГОСТ 6636.

3.5. Наибольшее и наименьшее расстояние Н от торца шпинделя до рабочей поверхности стола для станков с невыдвижным шпинделем обеспечивается за счет перемещения шпиндельной головки или поперечины.



Ключевые слова: станки координатно-расточные, станки координатно-шлифовальные, основные размеры
