ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МУФТЫ ПРОДОЛЬНО-СВЕРТНЫЕ ОСНОВНЫЕ ПАРАМЕТРЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ ГОСТ 23106-78
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

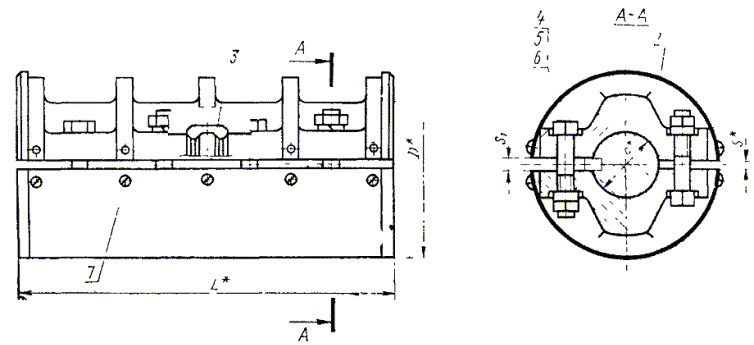

Постановлением Государственного комитета стандартов Совета Министров СССР от 5 мая 1978 г. № 1229 срок действия установлен с 01.01 1979 г. до 01.01 1984 г. Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на муфты продольно-свертные общемашиностроительного применения, предназначенные для соединения цилиндрических валов по ГОСТ 12080-66 при передаче крутящего момента от 125 до 12500 Н×м без смягчения динамических нагрузок и компенсации смещений, климатических исполнений У и Т и категорий размещения 1, 2, 3 и климатических исполнений УХЛ и О категорий размещения 4 по ГОСТ 15150-69. (Измененная редакция, Изм. № 1, 2). 2. Основные параметры, конструкция и размеры муфт должны соответствовать указанным на чертеже и в таблице. 3. Конструкция и размеры деталей, входящих в муфту, должны соответствовать указанным в обязательном приложении 1. Примечания: 1. При наличии на валах элементов, фиксирующих муфту по продольной оси, фиксирующие полукольца не применять. 2. Размеры канавок на валах под фиксирующие полукольца и крепежные изделия приведены в рекомендуемом приложении 2. 3. Допускается применение муфт без кожуха при условии установки стационарного ограждения. 4. Шпоночные соединения - по ГОСТ 10748-79. 3, 4 (Измененная редакция, Изм. № 1). 5. Допускаемая несоосность валов, соединяемых муфтами, - не более 0,05 мм. Верхний полукожух не показан * Размеры для справок. 1 - полумуфта; 2 - полукожух; 3 - фиксирующие полукольца; 4 - болт по ГОСТ 7796-70; 5 - гайка по ГОСТ 5916-70; 6 - шайба по ГОСТ 6402-70; 7 - винт по ГОСТ 17473-80 (Измененная редакция, Изм. № 1). Размеры в мм
Примечание. 1-й ряд является предпочтительным для применения. (Измененная редакция, Изм. № 1, 2). Пример условного обозначения продольно-свертной муфты с номинальным крутящим моментом Мкр = 125 Н×м, диаметром посадочных отверстий в полу муфтах под валы d = 28 мм, с фиксирующими полукольцами климатического исполнения У категории 3 по ГОСТ 15150-69, климатического исполнения У3 по ГОСТ 15150-69: Муфта 125-28-1-У3 ГОСТ 23106-78 То же, но без фиксирующих полуколец: Муфта 125-28-2-У3 ГОСТ 23106-78 (Измененная редакция, Изм. № 1, 2). 6. Маркировать условное обозначение на бирке. ПРИЛОЖЕНИЕ 1Обязательное КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ, ВХОДЯЩИХ В МУФТУ1. Конструкция и размеры полумуфт 1.1. Пример условного обозначения полумуфты с канавкой под фиксирующие полукольца для муфты с номинальным крутящим моментом 125 Н×м, диаметром d = 28 мм, климатического исполнения У, категории 3 по ГОСТ 15150-69. Примечание. Для муфт без фиксирующих полуколец канавку (поверхность Ж) в полумуфтах не выполнять. (Новая редакция, Изм. № 2). 1.2. Материал полумуфт - чугун СЧ 20 по ГОСТ 1412-85. Допускается изготовление полумуфт из других материалов с механическими свойствами не ниже, чем у чугуна СЧ20. (Измененная редакция, Изм. № 1, 2). 1.3. Класс точности размеров отливок - 8 по ГОСТ 26645-85. Степень коробления отливок - 8 по ГОСТ 26645-85. Класс точности массы отливок - 13 по ГОСТ 26645-85. (Новая редакция, Изм. № 2). 1.4. Формовочные уклоны - по ГОСТ 3212-80. (Измененная редакция, Изм. № 1). 1.5. Литейные радиусы - от 3 до 7 мм. 1.6. Виды покрытий полумуфт и толщина покрытий, в зависимости от условий хранения и эксплуатации муфт - по ГОСТ 9.306-85, ГОСТ 9.303-84 и ГОСТ 7462-73. (Измененная редакция, Изм. № 2). 1.7. Технические требования к покрытиям полумуфт - по ГОСТ 9.301-86. (Измененная редакция, Изм. № 1, 2). 1.8. Неуказанные предельные отклонения размеров: отверстий Н14, валов h14, остальных Поз. 1. Полумуфта Размеры в мм Таблица 1
Размеры в мм

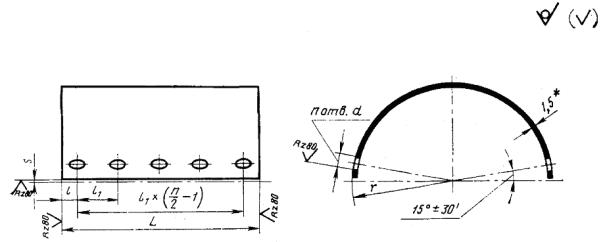

Примечание. 1-й ряд является предпочтительным для применения. Пример условного обозначения полумуфты с канавкой под фиксирующие полукольца для муфты с номинальным крутящим моментом 125 Н×м, диаметром d = 28 мм, климатического исполнения У категории размещения 3 по ГОСТ 15150-69: Полумуфта 125-28-1-У3 ГОСТ 23106-78 То же, но без канавки под фиксирующие полукольца: Полумуфта 125-28-2-У3 ГОСТ 23106-78 (Измененная редакция, Изм. № 1). 2. КОНСТРУКЦИЯ И РАЗМЕРЫ ПОЛУКОЖУХОВ 2.1. Пример условного обозначения полукожуха муфты с номинальным крутящим моментом 125 Н×м, климатического исполнения У, категории 3 по ГОСТ 15150-69. (Новая редакция, Изм. № 2). 2.2. Материал полукожухов - Лист Допускается изготовление полукожухов из других материалов с механическими свойствами не ниже, чем у стали марки Ст3 по ГОСТ 380-88. 2.3. Виды покрытий полукожухов и толщина покрытий в зависимости от условий эксплуатации муфт - по ГОСТ 9.306-85, ГОСТ 9.303-84 и ГОСТ 7462-73. (Измененная редакция, Изм. № 2). 2.4. Технические требования к покрытиям полукожухов - по ГОСТ 9.301-86. (Измененная редакция, Изм. № 1, 2). 2.5. Неуказанные предельные отклонения размеров отверстий H14, валов h14, остальных Поз. 2. Полукожух * Размер для справок. Черт. 2 Таблица 2 Размеры в мм

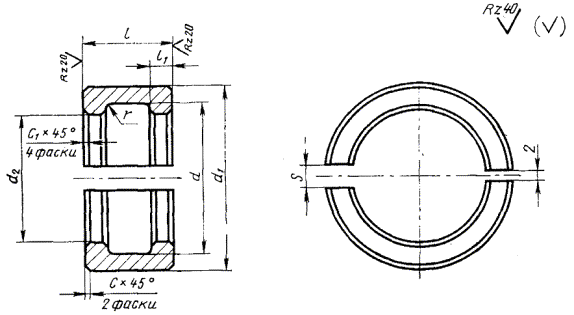

Пример условного обозначения полукожуха муфты с номинальным крутящим моментом 125 Н×м, климатического исполнения У категории размещения 3 по ГОСТ 15150-69: Полукожух 125-У3 ГОСТ 23106-78 (Измененная редакция, Изм. № 1). 3. КОНСТРУКЦИЯ И РАЗМЕРЫ ФИКСИРУЮЩИХ ПОЛУКОЛЕЦ 3.1. Пример условного обозначения фиксирующего полукольца муфты с номинальным крутящим моментом 125 Н×м, диаметром d = 28 мм, климатического исполнения У, категории 3 по ГОСТ 15150-69. (Новая редакция, Изм. № 2). 3.2. Материал - сталь 45 по ГОСТ 1050-74. Допускается изготовление фиксирующих полуколец из материалов, с механическими свойствами не ниже, чем у стали марки 45. 3.3. Виды покрытий полуколец и толщина покрытия в зависимости от условий эксплуатации муфт - по ГОСТ 9.306-85, ГОСТ 9.303-84. (Измененная редакция, Изм. № 2). 3.4. Технические требования к покрытиям полуколец - по ГОСТ 9.301-86. (Измененная редакция, Изм. № 1, 2). 3.5. Неуказанные предельные отклонения размеров Поз. 3. Фиксирующие полукольца Таблица 3 Размеры в мм

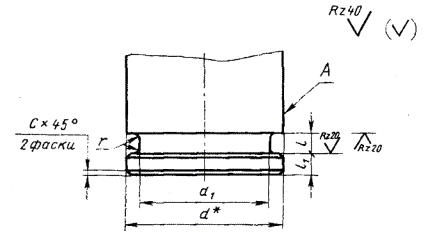

Пример условного обозначения фиксирующего полукольца муфты с номинальным крутящим моментом 125 Н×м, диаметром d = 28 мм, климатического исполнения У категории размещения 3 по ГОСТ 15150-69: Фиксирующее полукольцо 125-28-У3 ГОСТ 23106-78 (Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕ 2Рекомендуемое РАЗМЕРЫ КАНАВОК ВАЛОВ ПОД ФИКСИРУЮЩИЕ ПОЛУКОЛЬЦА И КРЕПЕЖНЫЕ ИЗДЕЛИЯ1. Размеры канавок валов под фиксирующие полукольца. Размеры канавок валов под фиксирующие полукольца должны соответствовать указанным на чертеже и в таблице. * Размер для справок. Шероховатость, указанная на чертеже, на поверхность А не распространяется. Таблица 1 Размеры в мм
2. КРЕПЕЖНЫЕ ИЗДЕЛИЯ 2.1. Обозначения и количество крепежных деталей должны соответствовать указанным в табл. 2. Таблица 2
(Измененная редакция, Изм. № 2).
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
