ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГРЕБЕНКИ РЕЗЬБОНАРЕЗНЫЕ ПЛОСКИЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 2287-88

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГРЕБЕНКИ РЕЗЬБОНАРЕЗНЫЕ ПЛОСКИЕ

Технические условия

Flat thread chasers

Specifications

ГОСТ
2287-88

Срок действия с 01.01.90
до 01.01.95

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на плоские гребенки в комплекте из 4 штук с вышлифованным и нешлифованным профилем, предназначенные для нарезания метрической резьбы по ГОСТ 24705-81, трубной цилиндрической резьбы по ГОСТ 6357-81 и дюймовой резьбы по ОСТ НКТП 1260.

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Гребенки должны изготовляться типов:

1 - с ласточкиным хвостом;

2 - без ласточкина хвоста.

1.2. Гребенки должны изготовляться двух исполнений:

1 - с заточкой до впадины за первым зубом с полным профилем (для работы на станках без ходового винта);

2 - с заточкой по всей ширине гребенки (для работы на станках с ходовым винтом).

1.3. Основные размеры гребенок должны соответствовать указанным на черт. 1, 2 и в табл. 1 - 4.

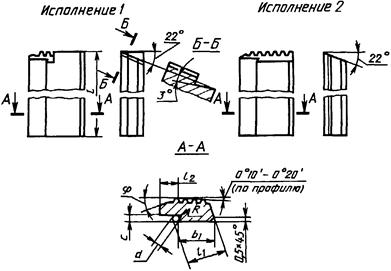

Тип 1

Исполнение 1

Исполнение 2

А-А

Черт. 1

Таблица 1

Гребенки для метрической резьбы

мм

Комплект гребенок

Шаг резьбы Р

h

b

l

Исполнение 1

Исполнение 2

Обозначение

Применяемость

Обозначение

Применяемость

2660 - 0101

2660 - 0102

1,00

7,5

19,5

50

2660 - 0103

2660 - 0104

9,0

20,0

75

2660 - 0105

2660 - 0106

100

2660 - 0107

2660 - 0108

10,0

25,0

75

2660 - 0109

2660 - 0112

1,25

7,5

19,5

50

2660 - 0113

2660 - 0114

9,0

20,0

75

2660 - 0115

2660 - 0116

100

2660 - 0117

2660 - 0118

10,0

25,0

75

2660 - 0119

2660 - 0122

1,50

7,5

19,5

50

2660 - 0123

2660 - 0124

9,0

20,0

75

2660 - 0125

2660 - 0126

100

2660 - 0127

2660 - 0128

10.0

25,0

75

2660 - 0129

2660 - 0132

1,75

7,5

19,5

50

2660 - 0133

2660 - 0134

9,0

20,0

75

2660 - 0135

2660 - 0136

100

2660 - 0137

2660 - 0138

10,0

25,0

75

2660 - 0139

2660 - 0142

2,00

7,5

19,5

50

2660 - 0143

2660 - 0144

9,0

20,0

75

2660 - 0145

2660 - 0146

100

2660 - 0147

2660 - 0148

10,0

25,0

75

2660 - 0149

2660 - 0152

2,50

10,0

25,0

75

2660 - 0153

2660 - 0154

100

2660 - 0155

2660 - 0156

3,00

10,0

25,0

75

2660 - 0157

2660 - 0158

100

2660 - 0159

2660 - 0162

3,50

75

2660 - 0163

2660 - 0164

100

2660 - 0165

2660 - 0166

4,00

75

2660 - 0167

2660 - 0168

100

2660 - 0169

2660 - 0172

16,0

40,0

2660 - 0173

2660 - 0174

4,50

10,0

25,0

75

2660 - 0175

2660 - 0176

16,0

40,0

100

2660 - 0177

2660 - 0178

5,00

2660 - 0179

2660 - 0182

5,50

2660 - 0183

2660 - 0184

6,00

Пример условного обозначения комплекта гребенок типа 1 для метрической резьбы с нешлифованным профилем, с шагом 1,5 мм, с размерами h = 9 мм, b = 20 мм, l = 100 мм, исполнения 1:

Комплект гребенок 2660-0125 ГОСТ 2287-88

То же, для комплекта гребенок с вышлифованным профилем:

Комплект гребенок 2660-0125 Ш ГОСТ 2287-88

Таблица 2

Гребенки для трубной резьбы

мм

Комплект гребенок

Число шагов на длине 25,4 мм

h

b

l

Исполнение 1

Исполнение 2

Обозначение

Применяемость

Обозначение

Применяемость

2686 - 0001

2686 - 0002

19

7,5

19,5

50

2686 - 0003

2686 - 0004

9,0

20,0

75

2686 - 0005

2686 - 0006

100

2686 - 0007

2686 - 0008

10,0

25,0

75

2686 - 0009

2686 - 0012

14

7,5

19,5

50

2686 - 0013

2686 - 0014

9,0

20,0

75

2686 - 0015

2686 - 0016

100

2686 - 0017

2686 - 0018

10,0

25,0

75

2686 - 0019

2686 - 0022

11

9,0

20,0

75

2686 - 0023

2686 - 0024

100

2686 - 0025

2686 - 0026

10,0

25,0

75

Пример условного обозначения комплекта гребенок типа 1 для трубной резьбы с нешлифованным профилем с числом шагов на длине 25,4 мм равным 19, с размерами h = 9 мм, b = 20 мм, l = 100 мм, исполнения 1:

Комплект гребенок 2686-0005 ГОСТ 2287-88

То же, для комплекта гребенок с вышлифованным профилем:

Комплект гребенок 2686-0005 Ш ГОСТ 2287-88

Таблица 3

Гребенки для дюймовой резьбы

мм

Комплект гребенок

Число ниток на 1"

h

b

l

Исполнение 1

Исполнение 2

Обозначение

Применяемость

Обозначение

Применяемость

2664 - 0001

2664 - 0002

20

7,5

19,5

50

2664 - 0003

2664 - 0004

9,0

20,0

75

2664 - 0005

2664 - 0006

100

2664 - 0007

2664 - 0008

18

7,5

19,5

50

2664 - 0009

2664 - 0012

9,0

20,0

75

2664 - 0013

2664 - 0014

100

2664 - 0015

2664 - 0016

16

7,5

19,5

50

2664 - 0017

2664 - 0018

9,0

20,0

75

2664 - 0019

2664 - 0022

190

2664 - 0023

2664 - 0024

14

7,5

19,5

50

2664 - 0025

2664 - 0026

9,0

20,0

75

2664 - 0027

2664 - 0028

100

2664 - 0029

2664 - 0032

12

7,5

19,5

50

2664 - 0033

2664 - 0034

9,0

20,0

75

2664 - 0035

2664 - 0036

100

2664 - 0037

2664 - 0038

11

7,5

19,5

50

2664 - 0039

2664 - 0042

9,0

20,0

75

2664 - 0043

2664 - 0044

100

2664 - 0045

2664 - 0046

10

7,5

19,5

50

2664 - 0047

2664 - 0048

9,0

20,0

75

2664 - 0049

2664 - 0052

100

2664 - 0063

2664 - 0054

9

10,0

25,0

75

2664 - 0055

2664 - 0056

100

2664 - 0057

2664 - 0058

8

75

2664 - 0059

2664 - 0062

100

2664 - 0063

2664 - 0064

7

75

2664 - 0065

2664 - 0066

100

2664 - 0067

2664 - 0068

6

75

2664 - 0069

2664 - 0072

100

2664 - 0073

2664 - 0074

16,0

40,0

2664 - 0075

2664 - 0076

5

2664 - 0077

2664 - 0078

4,5

2664 - 0079

2664 - 0082

4

Пример условного обозначения комплекта гребенок типа 1 для дюймовой резьбы с нешлифованным профилем, с числом ниток на 1" равным 20, с размерами h = 9 мм, b = 20 мм, l = 100 мм, исполнения 1:

Комплект гребенок 2664-0005 ГОСТ 2287-88

То же, для комплекта гребенок с вышлифованным профилем:

Комплект гребенок 2664-0005 Ш ГОСТ 2287-88

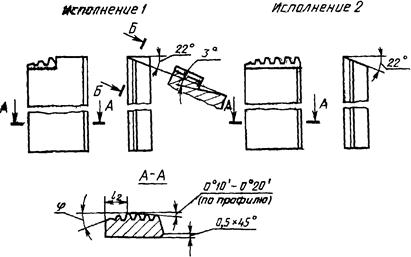

Тип 2

Исполнение 1

Исполнение 2

А-А

Черт. 2

Таблица 4

Гребенки для трубной резьбы

мм

Комплект гребенок

Число шагов на длине 25,4 мм

h

b

l

Исполнение 1

Исполнение 2

Обозначение

Применяемость

Обозначение

Применяемость

2686 - 0031

2686 - 0032

19

11

29

100

2686 - 0033

2686 - 0034

14

10

25

2686 - 0035

2686 - 0036

11

29

2686 - 0037

2686 - 0038

33

2686 - 0039

2686 - 0042

11

10

25

2686 - 0043

2686 - 0044

11

29

2686 - 0045

2686 - 0046

33

2686 - 0047

2686 - 0048

18

48

130

Пример условного обозначения комплекта гребенок для трубной резьбы с нешлифованным профилем, с числом шагов на длине 25,4 мм равным 14, с размерами h = 10 мм, b = 25 мм, l = 100 мм, исполнения 1:

Комплект гребенок 2686-0033 ГОСТ 2287-88

То же, для комплекта гребенок с вышлифованным профилем:

Комплект гребенок 2686-0033 Ш ГОСТ 2287-88

1.4. Размеры профиля нарезки гребенок для нарезания метрической резьбы должны соответствовать указанным на черт. 3 и в табл. 5.

ИСПОЛНЕНИЕ 1

ИСПОЛНЕНИЕ 2

Черт. 3

Таблица 5

мм

Шаг Р

Высота головки h1

Высота ножки h2, не менее

Пред. откл.

не менее

не более

шага Р

половины угла профиля a/2

1,00

0,288

0,320

0,325

±0,03

±35'

1,25

0,360

0,395

0,406

±30'

1,50

0,433

0,470

0,487

1,75

0,504

0,543

0,568

±25'

2,00

0,577

0,617

0,650

±20'

2,50

0,721

0,764

0,812

3,00

0,864

0,910

0,974

3,50

1,008

1,057

1,132

4,00

1,152

1,203

1,299

4,50

1,296

1,349

1,462

±15'

5,00

1,440

1,495

1,625

5,50

1,584

1,640

1,787

6,00

1,728

1,786

1,950

Примечания:

1. Размеры профиля нарезки указаны в нормальном сечении.

2. Профиль впадины ниже линии Б-Б не регламентируется.

3. Радиус скругления R профиля исполнения 1 выполняется от 0,144Р до 0,12Р в зависимости от фактического размера.

4. Предельные отклонения шага относятся к расстоянию между любыми нитками нарезки на длине 25 мм.

1.5. Размеры профиля нарезки гребенок для трубной резьбы должны соответствовать указанным на черт. 4 и в табл. 6.

Черт. 4

Таблица 6

Размеры, мм

Число шагов на длине 25,4 мм

Шаг Р

Высота головки h1

Высота ножки h2, не менее

Пред. откл.

не менее

не более

шага Р

половины угла профиля a/2

19

1,337

0,47

0,51

0,34

±0,03

±35'

14

1,814

0,62

0,67

0,48

±30'

11

2,309

0,80

0,87

0,63

±25'

Примечания:

1. Размеры профиля указаны в нормальном сечении.

2. Предельные отклонения шага относятся к расстоянию между любыми нитками нарезки на длине 25 мм.

1.6. Размеры профиля нарезки гребенок для дюймовой резьбы должны соответствовать указанным на черт. 5 и в табл. 7.

Черт. 5

Таблица 7

Размеры, мм

Число ниток на 1"

Шаг Р

Высота головки h1

Высота ножки h2, не менее

Пред. откл.

не менее

не более

шага Р

половины угла профиля a/2

20

1,270

0,440

0,48

0,407

±0,03

±35'

18

1,411

0,490

0,53

0,452'

16

1,588

0,545

0,59

0,509

14

1,814

0,630

0,68

0,581

±30'

12

2,117

0,730

0,79

0,678

±25'

11

2,309

0,800

0,87

0,740

10

2,540

0,875

0,95

0,813

9

2,822

0,980

1,06

0,904

8

3,175

1,100

1,19

1,017

7

3,629

1,250

1,36

1,162

6

4,233

1,460

1,58

1,356

±20'

5

5,080

1,750

1,89

1,627

4,5

5.644

1,840

2,09

1,807

4

6,350

2,18

2,33

2,033

Примечания:

1. Размеры профиля указаны в нормальном сечении.

2. Профиль впадины ниже линии Б-Б не регламентируется.

3. Предельные отклонения шага относятся к расстоянию между любыми нитками нарезки на длине 25 мм.

1.7. Элементы конструкции и геометрические параметры гребенок указаны в приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гребенки должны быть изготовлены из быстрорежущей стали по ГОСТ 19265-73.

2.2. Твердость гребенок должна быть 63 ... 65 HRCэ.

Твердость гребенок из быстрорежущей стали с содержанием ванадия 3 % и более и кобальта 5 % и более должна быть выше на 1 - 2 единицы HRCэ.

2.3. Параметры шероховатости поверхностей гребенок по ГОСТ 2789-73 не должны быть более, мкм:

задней поверхности режущей части........................................................................... Rz 3,2

передней поверхности режущей части.................................................................... Ra 0,63

профилям нарезки.......................................................................................................... Rz 10

профиля нарезки для гребенок с вышлифованным профилем................................ Rz 3,2

установочных и опорных поверхностей................................................................. Ra 1,25

остальных поверхностей............................................................................................... Rz 10

2.4. Профиль нарезки одного комплекта из четырех штук последовательно смещается на 0,25 шага.

Допуск смещения шага двух смежных гребенок комплекта не должен быть более, мм:

при шаге 1 - 1,5 мм (20 - 16 ниток на 1"; 19 шагов на длине 25,4 мм)................... ±0,03

при шаге резьбы 1,75 - 2,5 мм (14 - 9 ниток на 1"; 14 - 11 шагов на длине 25,4 мм) ± 0,04

при шаге резьбы 3 - 6 мм (8 - 4 нитки на 1")............................................................. ±0,05

2.5. Предельные отклонения размеров гребенок не должны превышать:

по высоте h:

для гребенок высотой до 10 мм.................................... +0,15 мм

св. 10 мм.......................................... +0,20 мм

по, углам при основании:

угла 60°........................................................................... +40'

угла 75°........................................................................... -20'

по ширине b и длине l................................................... h14

Разность размера h у гребенок одного комплекта не должна быть более 0,05 мм.

2.6. Допуск прямолинейности установочной и опорной поверхностей гребенок не должен превышать 0,11 мм, а для гребенок с вышлифованным профилем - 0,08 мм (допускается только вогнутость).

2.7. Допуск нарезаемой резьбы должен соответствовать:

для метрической резьбы - 6-й, 8-й степени точности по ГОСТ 16093-81;

для дюймовой резьбы - в пределах 2-го и 3-го классов точности по ОСТ НКТП 1261 и ОСТ НКТП 1262;

для трубной резьбы - в пределах классов точности А или В по ГОСТ 6357-81.

2.8. Средний и установленный периоды стойкости комплекта гребенок с углом режущей части j = 25°, установленных в головке, должны быть не менее указанных в табл. 8, при условиях испытаний, приведенных в разд. 4.

2.9. Критерием затупления комплекта гребенок является потеря точности нарезаемой резьбы или наличие дефектов, не допускаемых ГОСТ 1759.2-82.

Таблица 8

Размеры, мм

Комплект гребенок для нарезания резьбы

Период стойкости, мин

метрической

трубной

дюймовой

средний

установленный

Диаметр резьбы

Шаг Р

Обозначение размера резьбы

Число шагов на длине 25,4 мм

Обозначение размера резьбы, дюймы

Число ниток на 1"

с вышлифованным профилем

с нешлифованным профилем

с вышлифованным профилем

с нешлифованным профилем

6

1,00

-

-

-

-

33

25

13

10

8

1,25

-

-

-

-

10

1,50

-

-

-

-

12

1,75

¼

19

¼

20

39

30

15

12

-

-

-

5/16

18

16

2,00

3/8

3/8

16

-

-

-

14

7/16

14

20

2,50

½

½

12

-

-

-

5/8

11

24

3,00

¾

¾

10

-

-

-

11

7/8

9

30

3,50

1

1

8

-

-

-

11/8

7

42

32

17

13

36

4,00

-

-

6

-

-

-

5

-

-

2

2

-

-

-

2 1/4

4

Примечание. Для гребенок с углом режущей части j = 11° Кт = 1,5.

2.10. На каждой гребенке должны быть четко нанесены:

товарный знак предприятия-изготовителя;

обозначение гребенки (последние четыре цифры);

порядковый номер гребенки в комплекте;

шаг резьбы или число шагов на длине 25,4 мм или число ниток на 1";

обозначение комплекта гребенок в зависимости от предельного отклонения высоты гребенок:

А - с отклонениями h от 0 до +0,05 мм;

Б     »           »            »  св. +0,05 до +0,10 мм;

В    »           »            »  св. +0,10 до +0,15 мм;

Г     »           »            »  св. +0,15 до +0,20 мм;

марка стали;

изображение государственного Знака качества при его присвоении в порядке, установленном Госстандартом СССР;

угол режущей части j;

буква Ш для гребенок с вышлифованным профилем.

Примечания:

1. Допускается не маркировать обозначение комплекта В для гребенок высотой до 10 мм и Г - для гребенок высотой св. 10 мм.

2. Допускается нанесение обозначения гребенки (последние четыре цифры), изображение государственного Знака качества, угла j и буквы Ш только на этикетке.

2.11. Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088-83.

2.12. Вариант внутренней упаковки ВУ-1 - по ГОСТ 9.014-78.

2.13. Остальные требования к упаковке - по ГОСТ 18088-83.

3. ПРИЕМКА

3.1. Приемка - по ГОСТ 23726-79.

3.2. Испытания на средний и установленный периоды стойкости должны проводиться один раз в три года не менее чем на 5 комплектах гребенок.

3.3. Испытаниям должна подвергаться головка с комплектом гребенок одного типоразмера любого типа и исполнения из каждого диапазона стойкости, указанных в табл. 8 с вышлифованным и нешлифованным профилем.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида гребенок осуществляют визуально.

4.2. Контроль геометрических параметров следует проводить средствами контроля, имеющими погрешность, не более:

при измерении линейных размеров - значений, указанных в ГОСТ 8.051-81;

при измерении углов - 35 % значений допуска на проверяемый параметр;

при контроле формы и расположения поверхностей - 25 % значения допуска на проверяемый параметр.

4.3. Контроль параметров шероховатости гребенок проводят сравнением с образцами шероховатости по ГОСТ 9378-75 или с образцовыми деталями, имеющими предельные значения шероховатости поверхностей.

Сравнение осуществляется визуально при помощи лупы ЛП-1-4× по ГОСТ 25706-83.

4.4. Контроль твердости гребенок - по ГОСТ 9013-59.

4.5. Испытания гребенок на работоспособность, средний и установленный периоды стойкости, установленных на резьбонарезных тангенциальных головках, должны проводиться на револьверных, токарных, сверлильных станках и специальных полуавтоматах, соответствующих установленным для них нормам точности и жесткости.

4.6. Испытания должны проводиться на заготовках из стали марок 30 или 40, или 45 по ГОСТ 1050-74 твердостью 160 ... 190 НВ. Допускается проводить испытания на заготовках из стали марок 15 или 20 по ГОСТ 1050-74 или легированных конструкционных сталей по ГОСТ 4543-71, или серого чугуна по ГОСТ 1412-85 твердостью 160 ... 190 НВ.

4.7. Испытания следует проводить на режимах, указанных в табл. 9.

Таблица 9

Размеры, мм

Комплект гребенок для нарезания резьбы

Скорость, υ, м/мин

Длина нарезаемой резьбы при испытании на работоспособность

метрической

трубной

дюймовой

Диаметр

Шаг Р

Обозначение размера резьбы

Число шагов на длине 25,4 мм

Обозначение размера резьбы, дюймы

Число ниток на 1"

6

1,00

-

-

-

-

15

100

8

1,25

-

-

-

-

10

1,50

-

-

-

-

12

1,75

¼

19

¼

20

-

-

-

5/16

18

17

150

16

2,00

3/8

3/8

16

-

-

-

14

7/16

14

20

2,50

½

½

12

-

-

-

5/8

11

12

24

3,00

¾

3/4

10

-

-

-

11

7/8

9

30

3,50

1

1

8

-

-

-

11/8

7

36

4,00

-

-

-

-

-

7

14

-

-

6

-

-

-

5

-

-

2

2

-

-

-

4

Примечание. Скорость резания в зависимости от конкретного оборудования может быть уменьшена до 10 %.

4.8. Поправочные коэффициенты на скорость резания в зависимости от обрабатываемого материала указаны в табл. 10.

Таблица 10

Обрабатываемый материал

Кυ

Сталь 30, 40 или 45

1,0

Сталь 15 или 20, стали легированные конструкционные

0,9

Чугун серый

0,8

4.9. B качестве смазочно-охлаждающей жидкости следует применять сульфофрезол по ГОСТ 122-84.

4.10. Приемочные значения среднего и установленного периодов стойкости комплекта гребенок с углом режущей части j = 25°, установленных в головке, должны быть не менее указанных в табл. 11.

Таблица 11

Размеры, мм

Комплект гребенок для нарезания резьбы

Приемочные периоды стойкости, мин

метрической

трубной

дюймовой

средний

установленный

Диаметр резьбы

Шаг Р

Обозначение размера резьбы

Число шагов на длине 25,4 мм

Обозначение размера резьбы, дюймы

Число ниток на 1"

с вышлифованным профилем

с нешлифованным профилем

с вышлифованным профилем

с нешлифованным профилем

6

1,00

-

-

-

-

38

29

15

11

8

1,25

-

-

-

-

10

1,50

-

-

-

-

12

1,75

¼

19

¼

20

45

34

17

13

-

-

-

5/16

18

16

2,00

3/8

3/8

16

-

-

-

14

7/16

14

20

2,50

½

½

12

-

-

-

5/8

11

24

3,00

¾

¾

10

-

-

-

7/8

9

30

3,50

1

1

8

-

-

-

11

11/8

7

36

4,00

48

37

19

14

-

-

6

-

-

-

5

-

-

2

2

41/2

-

-

-

4

Примечание. Для гребенок с углом режущей части j = 11° Кт = 1,5

4.11. После испытания на работоспособность гребенки не должны иметь сколов и выкрошенных мест и должны быть пригодны для дальнейшей работы.

4.12. Допускается проводить испытания на стойкость и работоспособность на предприятии-потребителе в производственных условиях.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 18088-83.

ПРИЛОЖЕНИЕ
Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ГРЕБЕНОК

1. Элементы конструкции и геометрические параметры гребенок указаны на черт. 6, 7 и в табл. 12

Тип 1

Черт. 6

Таблица 12

Размеры, мм

Резьба

l

l1

±0,1

с

b1

R

Ролик d

метрическая

трубная

дюймовая

Шаг Р

Число шагов на длине 25,4 мм

Число ниток на 1"

1 - 2

19, 14

20 - 10

50

14,2

2,8

12,5

0,3

3,0

1 - 2

19, 14, 11

20 - 10

75

17,7

3,0

17,0

2,5

100

1 - 4,5

19, 14, 11

9 - 6

75

2,5 - 4

-

9 - 6

100

4 - 6

-

6 - 4

100

30,6

5,0

29,0

0,5

4.5

Тип 2

Черт. 7

Примечания:

1. Для нарезания резьбы на деталях с ограниченным сбегом угол j = 25°, для нарезания резьбы на деталях без ограниченного сбега j = 11°.

2. Длина режущей части

l2 = (h1наиб + h2наим + 1) · ctgφ.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

Д.И. Семенченко, канд. техн. наук; Г.А. Астафьева, канд. техн. наук; Н.И. Минаева; А.А. Грудов; А.В. Шахова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.09.88 № 3189

3. Срок проверки - 1994 г.; периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 2287-61

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ







© 2013 Ёшкин Кот :-)
