ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ ТОКАРНЫЕ
ЗАТЫЛОВОЧНЫЕ





ОСНОВНЫЕ РАЗМЕРЫ



ГОСТ 19660-74

(СТ СЭВ 5938-87)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ ТОКАРНЫЕ ЗАТЫЛОВОЧНЫЕ

Основные размеры

Relieving lathes. Basic dimensions

ГОСТ
19660-74

(CT СЭВ 5938-87)

Дата введения 01.07.76

Несоблюдение стандарта преследуется по закону

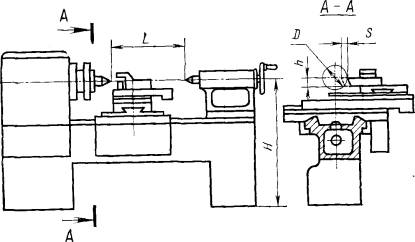

1. Основные размеры станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станка.

Размеры, мм

Наибольший диаметр D устанавливаемого изделия

63

125

250

360

500

Наибольшее расстояние L между центрами

160-250

250-400

400-800

630-1000

800-1250

Наибольший ход S затылования

5

10

20

25

30

Наибольшая высота h резца, не менее

12

20

32

40

50

Условный размер переднего конца шпинделя по ГОСТ 12595-85 и ГОСТ 12593-72



4; 5

5; 6

6; 8

8; 11

Упорный центр в шпинделе-конус Морзе по ГОСТ 13214-79, не менее

2

4

5

6

Диамегр отверстия в шпинделе, не менее

12

20

25

40

50

(Измененная редакция, Изм. № 1).

2. Наибольшее расстояние L между центрами в указанных пре­делах выбирается из ряда Ra 10, исключая размеры 200 мм и 320 мм.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 03.04.74 № 768

3. Стандарт соответствует СТ СЭВ 5938-87 в части типоразмерного ряда токарных затыловочных станков: 250; 360; 500 в соответствии со специализацией СССР

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 12593-72

1

ГОСТ 12595-85

1

ГОСТ 13214-79

1

5. ПЕРЕИЗДАНИЕ (сентябрь 1988 г.) с Изменениями № 1, 2, утвержденными в мае 1981 г., июне 1988 г. (ИУС 7-81, 9-88)

6. Проверен в 1981 г. Постановлением Госстандарта СССР от 12.05.81 № 2340 ограничение срока действия отменено
