ГОСТ 18954-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИБОР И ПИПЕТКИ СТЕКЛЯННЫЕ
ДЛЯ ОТБОРА И ХРАНЕНИЯ ПРОБ ГАЗА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Москва
Стандартинформ
2011

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИБОР И ПИПЕТКИ СТЕКЛЯННЫЕ ДЛЯ ОТБОРА
И ХРАНЕНИЯ ПРОБ ГАЗА

Технические условия

Gas sampling and storage glass apparatus and tubes (pipettes). Specifications

ГОСТ
18954-73

Дата введения 01.07.74

Настоящий стандарт распространяется на стеклянные приборы и пипетки, предназначенные для отбора, хранения и транспортирования проб газа, и на пипетки градуированные - для приготовления газовых смесей, изготовленные для нужд народного хозяйства и экспорта.

(Измененная редакция, Изм. № 1, 3).

1. ИСПОЛНЕНИЕ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Пипетки должны изготовляться следующих исполнений:

1 - неградуированные с двумя одноходовыми кранами;

2 - градуированные с одним трехходовым серповидным и одним одноходовым кранами.

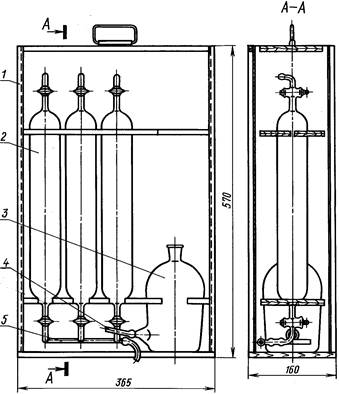

1.2. Форма и основные размеры прибора должны соответствовать указанным на черт. 1, пипеток к прибору - на черт. 2, пипеток исполнений 1 и 2 - на черт. 3, 4 и в табл. 1.

1 - футляр; 2 - пипетка; 3 - склянка 3-I ГОСТ 25336; 4 - трубка резиновая типа 1 ГОСТ 5496;
5 - гребенка распределительная.

Черт. 1

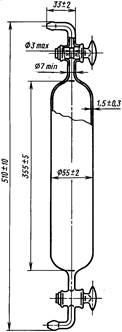

Пипетка к прибору

Черт. 2

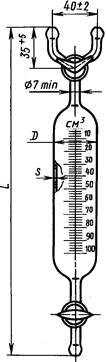

Исполнение 1

Черт. 3

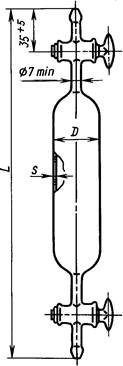

Исполнение 2

Черт. 4

Таблица 1

Размеры в мм

Номинальная вместимость пипеток исполнений 1 и 2, мл

L

D

s

(прел. откл. ±0,3)

Номин.

Пред. откл.

Номин.

Пред. откл.

50

290

±10

26

±1

1,3

100

36

200

300

46

±2

500

440

±15

52

1,5

1000

550

62

Условное обозначение пипетки неградуированной исполнения 1, номинальной вместимостью 500 см3:

Пипетка 1-500 ГОСТ 18954-73

То же, пипетки градуированной исполнения 2, номинальной вместимостью 200 см3:

Пипетка 2-200 ГОСТ 18954-73

То же, прибора для отбора и хранения проб газа:

ППГ ГОСТ 18954-73

(Измененная редакция, Изм. № 1, 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Прибор и пипетки должны быть изготовлены из химико-лабораторного стекла по ГОСТ 21400. Допускается слабый цветной оттенок.

Прибор и пипетки, предназначенные для экспорта, должны соответствовать требованиям настоящего стандарта и условиям, предусмотренным заказом-нарядом внешнеторговой организации.

(Измененная редакция, Изм. № 1).

2.2. Стеклянные детали прибора и пипетки должны быть отожжены. Удельная разность хода двух лучей не должна превышать 7 млн-1.

(Новая редакция, Изм. № 3).

2.3. На поверхности и в толще стекла изделий не допускаются:

а) окалина, камни;

б) узлы, сопровождаемые внутренним напряжением, не соответствующим разности хода двух лучей (п. 2.2), и узлы размером более 1 мм и в количестве свыше трех на изделие;

в) свиль, сопровождаемая внутренним напряжением, не соответствующим разности хода двух лучей по п. 2.2;

г) мошка в сосредоточенном виде;

д) пузыри, продавливаемые острием из материала одинаковой со стеклом твердости или менее твердым и не продавливаемые острием пузыри диаметром более 2 мм числом свыше двух на изделие;

е) капилляры, продавливаемые острием из материала одинаковой со стеклом твердости или менее твердым и не продавливаемые острием капилляры шириной более 0,2 мм.

2.4. Нижние краны пипеток к прибору, краны пипеток исполнения 1 и нижние краны пипеток исполнения 2 должны соответствовать крану К1Х-1-32-2,5 по ГОСТ 7995. Верхние краны пипеток исполнения 2 должны соответствовать крану КС-1Б-32-2,5 по ГОСТ 7995. Верхние краны пипеток к прибору должны соответствовать крану КЗХ-1-32-2,5 по ГОСТ 7995.

(Измененная редакция, Изм. № 2, 3).

2.5. Оцифровка и градуировка шкал в зависимости от вместимости пипеток исполнения 2 должны соответствовать указанным в приложении.

2.6. Цена деления и предельные отклонения от номинальной вместимости пипеток исполнения 2 при температуре 20 °С не должны превышать указанных в табл. 2.

Таблица 2

см3

Вместимость пипеток исполнения 2

Цена деления

номин.

пред. откл.

50

±1

1

100

±2

2

200

±5

5

500

1000

2.7. Отметки шкалы должны быть расположены симметрично и перпендикулярно к продольной оси пипетки. Отметки должны быть прямыми, ровными, без заметных утолщений, разрывы отметок не должны влиять на точность отсчета.

2.8. Отметки шкалы и цифровые обозначения должны быть четкими и устойчивыми.

2.9. Длина наименьших отметок шкалы должна быть не менее:

8 мм - для пипеток вместимостью 50, 100 см3;

10 мм - для пипеток вместимостью 200, 500, 1000 см3.

Длина промежуточных отметок должна превышать длину наименьших не менее чем на 4 мм, длина наибольших отметок должна превышать длину промежуточных не менее чем на 5 мм.

Разница в длине отметок одного значения не должна превышать ±0,5 мм от номинального размера.

Ширина отметок не должна превышать 0,3 мм.

2.10. В местах паяных швов и сгибов стеклянных деталей прибора и пипеток не должно быть свищей, кроме того, складок и наплывов стекла более 1 мм сверх толщины стенки.

2.11. Концы стеклянных трубок должны быть ровно обрезаны и оплавлены или зашлифованы.

2.12. Распределительная стеклянная гребенка к прибору должна иметь три отвода одинаковой длины с диаметром (9 ± 1) мм.

Отводы должны оканчиваться оливками, размеры которых должны соответствовать размерам оливок пипеток. Допускаемое отклонение - не более ±0,5 мм.

2.13. Футляр прибора должен изготовляться из дерева твердых пород по ГОСТ 2695 или клееной фанеры марок ФСФ и ФК по ГОСТ 9624.

Футляр не должен иметь сквозных сучков, трещин и сколов.

Футляр прибора, предназначенного для экспорта, должен склеиваться казеиновым клеем по ГОСТ 3056, в тропическом исполнении - фенолформальдегидными клеями на основе синтетических смол (в том числе эпоксидных) по ГОСТ 10587*.

______

*Действует только на территории Российской Федерации.

2.14. Крышка футляра должна легко и плавно перемещаться в пазах. Наружная поверхность деревянного футляра должна быть покрыта светлым лаком по ГОСТ 4976 или отполирована.

Внутренняя и наружная поверхности футляра прибора, предназначенного для экспорта, должны быть покрыты лаком по ГОСТ 4976.

Не допускаются подтеки, морщины, царапины, шероховатости и другие дефекты окраски.

Поверхность деревянного футляра в тропическом исполнении должна быть пропитана антисептиком по ГОСТ 15155 и высушена до влажности не более 12 %.

После пропитки антисептиком механическая обработка не допускается.

После пропитки на поверхность футляра должен быть нанесен порозаполнитель ЯП-1, после чего поверхность должна быть покрыта лаком согласно ГОСТ 9.401.

2.13, 2.14. (Измененная редакция, Изм. № 1, 3).

2.15. В комплект прибора входит:

- соединительная трубка типа ТС-В10 по ГОСТ 25336 - 3 шт.;

- запасные детали:

пипетка к прибору - 1 шт.;

склянка с тубусом под резиновую трубку - 1 шт.

К комплекту прилагается инструкция по эксплуатации.

(Измененная редакция, Изм. № 3).

2.16. Металлические детали прибора, предназначенного для экспорта, должны иметь противокоррозионное покрытие по ГОСТ 9.306 и ГОСТ 9.303 и покрыты смазкой пластичной по ГОСТ 19537 или другой консервационной смазкой.

(Измененная редакция, Изм. № 1, 3).

2.17. Приборы и пипетки в упаковке для транспортирования должны быть устойчивы к воздействию транспортной тряски с ускорением 30 м/с2 при частоте ударов от 10 до 120 в минуту.

(Введен дополнительно, Изм. № 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Прибор и пипетки должны подвергаться приемо-сдаточным, периодическим и типовым испытаниям.

Пипетки исполнения 2 должны подвергаться государственным испытаниям.

(Измененная редакция, Изм. № 3).

3.1а. Порядок проведения государственных испытаний пипеток исполнения 2 - по ГОСТ 8.001** и ГОСТ 8.383**.

(Введен дополнительно, Изм. № 3).

______

**На территории Российской Федерации действует ПР 50.2.009-94. Отменены Приказом Федерального агентства по техническому регулированию и метрологии от 31.08.2010 № 3349.

3.2. При приемо-сдаточных испытаниях проверяют каждое изделие на соответствие требованиям пп. 1.2, 2.3 - 2.6, 2.10, 2.11, 2.15 и 10 % партии, но не менее 5 шт. на соответствие требованиям пп. 2.2, 2.7 - 2.9, 2.12 - 2.14. Результаты выборочной проверки распространяются на всю партию.

Партия приборов и пипеток - это количество приборов и пипеток, одновременно сдаваемых на склад.

Приемо-сдаточным испытаниям следует подвергать каждый прибор и каждую пипетку на соответствие требованиям п. 2.16.

(Измененная редакция, Изм. № 1).

3.3. Периодические испытания проводят один раз в год: проверяют изделие в количестве 10 % партии, но не менее трех приборов и 10 пипеток каждого исполнения на соответствие всем требованиям настоящего стандарта.

3.4. Типовые испытания проводят при изменении материалов или технологии изготовления изделий.

При типовых испытаниях проверяют не менее трех приборов и пипеток каждого исполнения на соответствие всем требованиям настоящего стандарта.

3.5. При неудовлетворительных результатах периодических испытаний приборов и пипеток хотя бы по одному показателю подвергают испытаниям удвоенное их количество, взятое из той же партии.

Результаты повторных испытаний считают окончательными.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры приборов и пипеток (пп. 1.2, 2.4), качество поверхности изделий и деревянных футляров (пп. 2.1, 2.3, 2.10, 2.11, 2.13, 2.14, 2.16), маркировку и упаковку (пп. 5.1 - 5.9), характеристику шкалы, гребенки и комплектность прибора (пп. 2.5 - 2.9, 2.12, 2.15) проверяют универсальным измерительным инструментом по ГОСТ 166 и ГОСТ 427 и внешним осмотром.

(Измененная редакция, Изм. № 1).

4.2. Качество отжига (п. 2.2) проверяют по ГОСТ 7329.

4.3. Герметичность стеклянных кранов (п. 2.4) проверяют по ГОСТ 7995.

4.4. Вместимость пипеток исполнения 2 (п. 2.6) проверяют объемным методом, заключающимся в сравнении вместимости пипеток с вместимостью образцовых пипеток.

Перед поверкой образцовые пипетки должны быть очищены хромовой смесью, промыты дистиллированной водой по ГОСТ 6709-72.

Пипетка исполнения 2 наполняется дистиллированной водой, укрепляется вертикально. Воду из пипетки переливают в образцовую пипетку. Уровень воды в образцовой пипетке определяют по нижнему краю мениска.

4.5. Устойчивость приборов и пипеток к транспортной тряске (п. 2.17) следует проверять следующим образом: приборы и пипетки в упаковке для транспортирования жестко закрепляют на платформе испытательного стенда и подвергают испытаниям в течение 2 ч.

Приборы и пипетки считают выдержавшими испытания, если после испытаний не обнаружены механические повреждения.

Допускается испытание приборов и пипеток проводить транспортированием на грузовой автомашине со скоростью 20 - 40 км/ч на расстоянии от 100 до 500 км.

Вид покрытий дорог устанавливают в соответствии с технической документацией, утвержденной в установленном порядке.

(Новая редакция, Изм. № 3).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На каждой пипетке должен быть четко нанесен товарный знак предприятия-изготовителя и на пипетке исполнения 2 - полная вместимость от верхнего крана до нижнего с точностью до 1 см3.

5.2. На футлярах прибора для отбора и хранения проб газа должна быть прикреплена табличка по ГОСТ 12969 с указанием:

- товарного знака предприятия-изготовителя;

- наименования прибора;

- обозначения настоящего стандарта.

На каждой пипетке и на табличке к прибору, предназначенным для экспорта, в соответствии с требованиями заказа-наряда внешнеторговой организации должна быть нанесена следующая маркировка:

- надпись «Сделано в (наименование страны-изготовителя)» на русском языке или языке, указанном в заказе-наряде внешнеторговой организации;

- товарный знак предприятия-изготовителя, зарегистрированный за границей в установленном порядке, или товарный знак внешнеторгового объединения.

5.3. Упаковывание изделий должно производиться следующим образом:

а) стеклянные детали прибора должны быть завернуты в бумагу по ГОСТ 8273 и уложены в футляры с мягкой прокладкой;

б) запасные детали к прибору, завернутые в бумагу, должны быть уложены в картонные коробки с мягкой прокладкой, изготовленные из картона по ГОСТ 7933.

Футляры с деталями прибора и коробки с запасными деталями должны быть уложены в прочные деревянные ящики.

Стеклянные детали прибора, запасные детали к прибору и пипетки исполнений 1 и 2, предназначенные для экспорта, должны быть завернуты в бумагу по ГОСТ 8273, в тропическом исполнении - в бумагу парафинированную по ГОСТ 9569 и уложены с мягкой прокладкой в коробки из картона коробочного по ГОСТ 7933 или картона прокладочного по ГОСТ 9347.

Картонные коробки должны быть перевязаны белым шпагатом по ГОСТ 17308 и вложены в деревянные ящики по ГОСТ 24634 с прокладкой стружки влажностью до 12 % по ГОСТ 5244.

Картонные коробки в тропическом исполнении должны быть парафинированы.

5.4. Пипетки, завернутые в бумагу, должны быть уложены с мягкой прокладкой в прочные деревянные ящики:

размеры ящиков по ГОСТ 16536, ГОСТ 16511, ГОСТ 15841, типы ящиков по ГОСТ 2991 и ГОСТ 5959.

Деревянные футляры к прибору, предназначенному для экспорта, должны быть завернуты в бумагу по ГОСТ 8273, в тропическом исполнении - в бумагу парафинированную по ГОСТ 9569, перевязаны белым шпагатом и уложены в деревянные ящики по ГОСТ 24634, с прокладкой стружки влажностью до 12 % по ГОСТ 5244.

Коробки с изделиями и деревянные футляры к прибору в тропическом исполнении дополнительно укладываются с прокладкой стружки по ГОСТ 5244 в мешки из полиэтиленовой пленки по ГОСТ 10354 или поливинилхлоридной пленки по ГОСТ 16272 с последующей герметичной сваркой швов.

Допускается применять другие пленочные материалы, обеспечивающие сохранность изделий.

В углы мешка на стружку должен быть положен силикагель по ГОСТ 3956, насыпанный в четыре мешочка, по 300 г в каждый.

В соответствии с заказом-нарядом внешнеторговой организации стружка и мягкая прокладка для упаковки изделий, предназначенных для экспорта в страны с тропическим климатом, должны быть обработаны антисептиком по ГОСТ 15155.

5.3 - 5.4. (Измененная редакция, Изм. № 1).

5.5. При транспортировании контейнеров допускается другой вид тары, обеспечивающий сохранность изделий.

Приборы и пипетки допускается перевозить транспортом любого вида в закрытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

(Измененная редакция, Изм. № 3).

5.6. Брутто - не более 50 кг.

5.7. Маркирование тары должно производиться по ГОСТ 14192. На каждом ящике должны быть нанесены манипуляционные знаки, соответствующие надписям: «Верх», «Хрупкое. Осторожно» и надпись «Не бросать!».

На каждом ящике с изделиями, предназначенными для экспорта, должна быть нанесена маркировка в соответствии с требованиями ГОСТ 14192 и заказа-наряда внешнеторговой организации.

5.8. В каждый ящик с изделиями вкладывается сопроводительная документация с указанием:

- товарного знака или наименования предприятия-изготовителя;

- наименования, типа и количества изделий;

- даты выпуска;

- обозначения настоящего стандарта.

Товаросопроводительная документация для изделий, предназначенных для экспорта, должна составляться на русском языке и на языке, указанном в заказе-наряде внешнеторговой организации.

Товаросопроводительная документация должна быть завернута в бумагу по ГОСТ 8273, затем в водонепроницаемую бумагу по ГОСТ 8828 и вложена в пакет из полиэтиленовой пленки по ГОСТ 10354 с герметичной сваркой швов.

Пакет укладывается в ящик с упакованной продукцией.

Упаковочный лист, завернутый в водонепроницаемую бумагу по ГОСТ 8828, укладывается в пакет из полиэтиленовой пленки по ГОСТ 10354 с последующей герметичной сваркой швов и помещается в карман ящика. Допускается применять другие пленочные материалы, обеспечивающие сохранность документации.

При упаковывании изделий в несколько ящиков карман укрепляют на ящике № 1.

5.7, 5.8. (Измененная редакция, Изм. № 1, 3).

5.9. Прибор для отбора проб газа следует хранить в помещении при температуре от 0 до 25 °С на расстоянии не менее 1 м от теплоизлучающих устройств.

Транспортирование и хранение пипеток - по условиям хранения 6 ГОСТ 15150.

(Измененная редакция, Изм. № 1, 2).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие прибора и пипеток требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации - 12 мес со дня ввода прибора и пипеток в эксплуатацию.

Гарантийный срок для прибора и пипеток, предназначенных для экспорта, - один год с момента проследования их через Государственную границу СССР.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ
Справочное

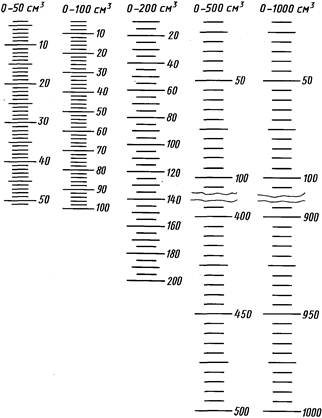

ВАРИАНТЫ ОЦИФРОВКИ ШКАЛ

ИНФОРМЛЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением государственного комитета СССР по стандартам от 29.06.73 № 1603

3. ВЗАМЕН ГОСТ 8503-57, ГОСТ 8015-56

4. Стандарт соответствует рекомендации СЭВ по стандартизации РС 1892-69 в части технических требований к стеклу

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 8.001-80

3.1а

ГОСТ 8828-89

5.8

ГОСТ 8.383-80

3.1а

ГОСТ 9347-74

5.3

ГОСТ 9.303-84

2.16

ГОСТ 9569-2006

5.3, 5.4

ГОСТ 9.306-85

2.16

ГОСТ 9624-2009

2.13

ГОСТ 9.401-91

2.14

ГОСТ 10354-82

5.4, 5.8

ГОСТ 166-89

4.1

ГОСТ 10587-84

2.13

ГОСТ 427-75

4.1

ГОСТ 12969-67

5.2

ГОСТ 2695-83

2.13

ГОСТ 14192-96

5.7

ГОСТ 2991-85

5.4

ГОСТ 15150-69

5.9

ГОСТ 3056-90

2.13

ГОСТ 15155-99

2.14, 5.4

ГОСТ 3956-76

5.4

ГОСТ 15841-88

5.4

ГОСТ 4976-83

2.14

ГОСТ 16272-79

5.4

ГОСТ 5244-79

5.3, 5.4

ГОСТ 16511-86

5.4

ГОСТ 5496-78

1.2

ГОСТ 16536-90

5.4

ГОСТ 5959-80

5.4

ГОСТ 17308-88

5.3

ГОСТ 6709-72

4.4

ГОСТ 19537-83

2.16

ГОСТ 7329-91

4.2

ГОСТ 21400-75

2.1, 4.5

ГОСТ 7933-89

5.3

ГОСТ 24634-81

5.3, 5.4

ГОСТ 7995-80

2.4, 4.3

ГОСТ 25336-82

1.2, 2.15

ГОСТ 8273-75

5.3, 5.4, 5.8





6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ИЗДАНИЕ (март 2011 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1980 г., июле 1983 г., июне 1988 г. (ИУС 9-80, 10-83, 11-88)
