МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



РАСПОРКИ ВИНТОВЫЕ ДЛЯ СТАНОЧНЫХ
ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РАСПОРКИ ВИНТОВЫЕ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

Конструкция

Screw ties for machine retaining devices.

Design

ГОСТ
1560-67

Дата введения 01.01.68

1. КОНСТРУКЦИЯ И РАЗМЕРЫ. РАСПОРКИ ВИНТОВЫЕ

1.1. Конструкция и размеры винтовых распорок должны соответствовать указанным на черт. 1 и в табл. 1.

* Размеры для справок.

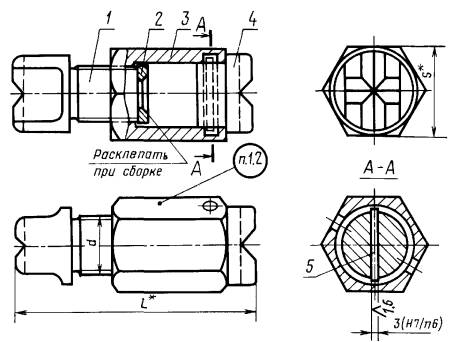

Черт. 1

Таблица 1

Размеры в мм

Обозначение распорок

Применяемость

L

d (пред. откл. по 6g)

S

Масса, кг≈

Поз. 1. Винт

Поз. 2. Шайба

Поз. 3. Гайка

Поз. 4. Пята

Поз. 5. Штифт цилиндрический по ГОСТ 3128

Количество

наим.

наиб.

1

1

1

1

1

Обозначение деталей

7030-0221



65

82

М20

32

0,401

7030-0221/001

7030-0221/002

7030-0221/003

7030-0221/004

3m6´25

7030-0222



80

102

0,546

7030-0222/001

7030-0222/003

7030-0223



100

127

0,709

7030-0223/001

7030-0223/003

7030-0224



125

162

0,895

7030-0224/001

7030-0224/003

7030-0225



160

202

1,072

7030-0225/001

7030/0225/003

7030-0226



200

252

1,250

7030-0226/001

7030/0226/003

7030-0227



250

322

М24

36

1,428

7030-0227/001

7030-0227/002

7030-0227/003

7030-0227/004

3m6´30

7030-0228



320

402

1,605

7030-0228/001

7030-0228/003

7030-0229



400

502

1,783

7030-0229/001

7030-0229/003

Пример условного обозначения винтовой распорки размером Lнаим = 65 мм:

Распорка 7030-0221 ГОСТ 1560-67

(Измененная редакция, Изм. № 1, 2).

1.2. Маркировать: обозначение распорки и обозначение стандарта.

(Измененная редакция, Изм. № 2).

1.3. Пример применения винтовых распорок приведен в приложении.

(Введен дополнительно, Изм. № 2).

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ВИНТА (поз. 1)

2.1. Конструкция и размеры винта должны соответствовать указанным на черт. 2 и в табл. 2.

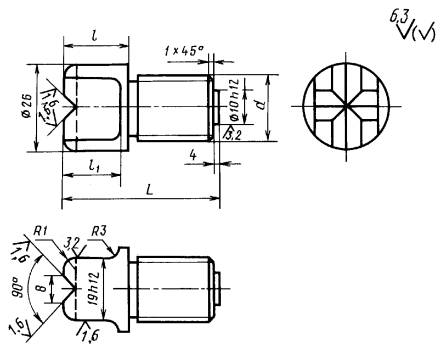

Черт. 2

Таблица 2

Размеры в мм

Обозначение винтов

L

l

l1

d

Масса, кг ≈

7030-0221/001

46

10

10

М20

0,156

7030-0222/001

60

20

18

0,170

7030-0223/001

80

35

25

0,241

7030-0224/001

105

50

0,312

7030-0225/001

140

80

0,423

7030-0226/001

180

110

0,632

7030-0227/001

230

135

М24

0,774

7030-0228/001

300

195

1,324

7030-0229/001

380

255

1,465

Пример условного обозначения винта размером L = 46 мм:

Винт 7030-0221/001 ГОСТ 1560-67

(Измененная редакция, Изм. № 1, 2).

2.2. Материал - сталь марки 45 по ГОСТ 1050.

Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

2.3. Твердость - 41,5 ... 46,5 HRCэ, выступ диаметром 10h12 отпустить до твердости НВ 75 ... 100.

2.4. Неуказанные предельные отклонения размеров: Н14, h14, .

2.5. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6g по ГОСТ 16093.

2.3 - 2.5. (Измененная редакция, Изм. № 2).

2.6. Размеры проточек и фасок для резьбы - по ГОСТ 10549.

(Измененная редакция, Изм. № 1).

2.7. (Исключен, Изм. № 1).

2.8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306).

(Измененная редакция, Изм. № 2).

3. КОНСТРУКЦИЯ И РАЗМЕРЫ ШАЙБЫ (поз. 2)

3.1. Конструкция и размеры шайбы должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Обозначение шайб

D, мм

Масса, кг ≈

7030-0221/002

21

0,006

7030-0227/002

25

0,009

Пример условного обозначения шайбы размером D = 21 мм:

Шайба 7030-0221/002 ГОСТ 1560-67

(Измененная редакция, Изм. № 1, 2).

3.2. Материал - сталь марки 45 по ГОСТ 1050.

Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

3.3. Твердость - HRC 35 ... 40.

3.4. Неуказанные предельные отклонения размеров: h14, .

(Измененная редакция, Изм. № 2).

3.5. (Исключен, Изм. № 1).

3.6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306).

(Измененная редакция, Изм. № 2).

4. КОНСТРУКЦИЯ И РАЗМЕРЫ ГАЙКИ (поз. 3)

4.1. Конструкция и размеры гайки должны соответствовать указанным на черт. 4 и в табл. 4.

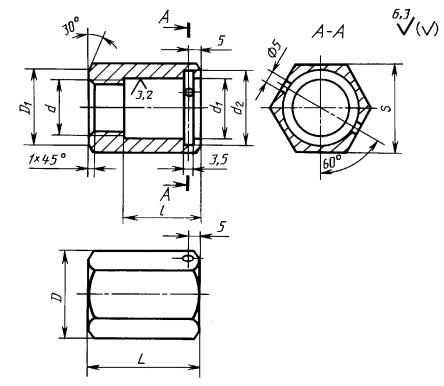

Черт. 4

Таблица 4

Размеры в мм

Обозначение гаек

L

l

D

D1

d

d1 (пред. откл. по H11)

d2

S (пред. откл. по h13)

Масса, кг ≈

7030-0221/003

45

33

36,9

30,4

М20

22

28

32

0,186

7030-0222/003

50

35

0,203

7030-0223/003

55

40

0,254

7030-0224/003

65

50

0,288

7030-0225/003

70

55

0,325

7030-0226/003

80

65

0,384

7030-0227/003

105

85

41,6

34,2

М24

26

32

36

0,423

7030-0228/003

115

95

0,486

7030-0229/003

135

115

0,535

Пример условного обозначения гайки размером L = 45 мм:

Гайка 7030-0221/003 ГОСТ 1560-67

(Измененная редакция, Изм. № 1, 2).

4.2. Материал - сталь марки 45 по ГОСТ 1050.

Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

4.3. Твердость - 32 ... 37 HRCэ.

4.4. Неуказанные предельные отклонения размеров: Н14, h14, .

4.5. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093.

4.3 - 4.5. (Измененная редакция, Изм. № 2).

4.6. Размеры фасок для резьбы - по ГОСТ 10549.

(Измененная редакция, Изм. № 1).

4.7. (Исключен, Изм. № 1).

4.8. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306).

(Измененная редакция, Изм. № 2).

5. КОНСТРУКЦИЯ И РАЗМЕРЫ ПЯТЫ (поз. 4)

5.1. Конструкция и размеры пяты должны соответствовать указанным на черт. 5 и в табл. 5.

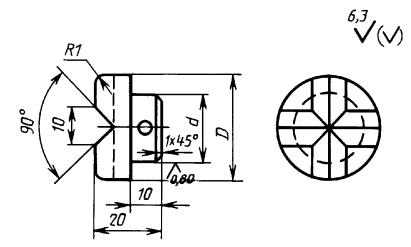

Черт. 5

Таблица 5

Размеры в мм

Обозначение пят

D

d (пред. откл. по d11)

Масса, кг ≈

7030-0221/004

30

22

0,078

7030-0227/004

34

26

0,105

Пример условного обозначения пяты размером D = 30 мм:

Пята 7030-0221/004 ГОСТ 1560-67

(Измененная редакция, Изм. № 1, 2).

5.2. Материал - сталь марки 45 по ГОСТ 1050.

Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

5.3. Твердость головки пяты - 41,5 ... 46,5 HRCэ.

5.4. Неуказанные предельные отклонения размеров: Н14, h14, .

(Измененная редакция, Изм. № 1, 2).

5.5. (Исключен, Изм. № 1).

5.6. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306).

(Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

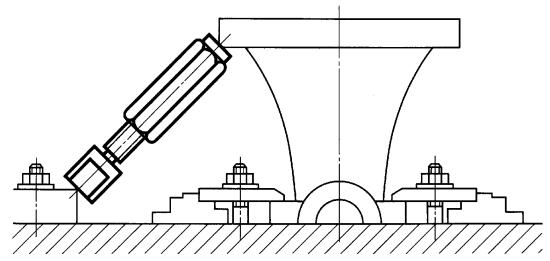

Пример применения винтовых распорок



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

В.В. Андреев, В.Н. Дзегиленок, канд. техн. наук, Л.А. Гуслиская, А.В. Орса, Р.П. Смирнова, А.З. Старосельский (руководитель темы), Г.К. Хорькова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19.05.67 № 855

3. ВЗАМЕН ГОСТ 1560-42 7030-0220

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 17.03.88 № 576

6. ИЗДАНИЕ (январь 2000 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88)
