ГОСТ 15159-76

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВОЙЛОК ТЕХНИЧЕСКИЙ И ДЕТАЛИ
ИЗ НЕГО ДЛЯ ТЕХНИЧЕСКИХ ИЗДЕЛИЙ,
ЭКСПЛУАТИРУЕМЫХ В РАЙОНАХ
С ТРОПИЧЕСКИМ КЛИМАТОМ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВОЙЛОК ТЕХНИЧЕСКИЙ И ДЕТАЛИ ИЗ НЕГО
ДЛЯ ТЕХНИЧЕСКИХ ИЗДЕЛИЙ, ЭКСПЛУАТИРУЕМЫХ
В РАЙОНАХ С ТРОПИЧЕСКИМ КЛИМАТОМ

Технические требования

Technical felt and parts from it for technical products
used in tropics. Specifications

ГОСТ
15159-76

Дата введения 01.01.77

Настоящий стандарт распространяется на технический войлок, пропитанный антисептиками, и детали из него, применяемые в машиностроении для изделий, эксплуатируемых в районах с тропическим климатом.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Технический войлок и детали из него с антисептической пропиткой должны изготовляться в соответствии с требованиями настоящего стандарта.

1.2. Технический войлок и детали из него для придания им противогнилостной устойчивости должны быть пропитаны антисептиками: солями хрома по ГОСТ 4220 или красителем кислотным фунгицидным желтым по технической документации, утвержденной в установленном порядке.

1.3. Вид пропитки устанавливают в заказе потребителя.

1.4. Массовая доля в готовом войлоке или деталях из него окиси хрома должна быть от 1 до 3 % или красителя кислотного фунгицидного желтого от 2 до 4 %.

1.5. Технический войлок и детали из него с антисептической пропиткой по внешним признакам, физико-механическим и химическим показателям должны соответствовать требованиям ГОСТ 288, ГОСТ 6308, ГОСТ 6418, ГОСТ 11025, ГОСТ 11998, ГОСТ 13330, (в части плоских фитилей), РСТ РСФСР 756, ТУ 17 РСФСР 35-7755.

Примечание. По соглашению потребителя с изготовителем в войлоке, изготовленном по ГОСТ 11998, допускается:

снижение плотности на 0,02 г/см3 от минимальной нормы;

массовая доля свободной серной кислоты до 0,15 % включительно.

(Измененная редакция, Изм. № 2).

1.6. Цвет войлока и деталей из него должен быть натуральным с желтым оттенком.

1.7. Условные обозначения войлоков и деталей из них, пропитанных антисептиками, должны соответствовать требованиям стандартов, указанных в п. 1.5, с добавлением буквы «Т» и обозначения настоящего стандарта.

Примеры условных обозначений

Тонкошерстного войлока толщиной 10 мм, изготовленного по ГОСТ 288 и пропитанного антисептиком:

для сальников -

Войлок ТС-Т 10 ГОСТ 288-72 - ГОСТ 15159-76

для прокладок -

Войлок ТПр-Т 10 ГОСТ 288-72 - ГОСТ 15159-76

для фильтров -

Войлок ТФ-Т 10 ГОСТ 288-72 - ГОСТ 15159-76

Войлочных полугрубошерстных деталей, изготовленных по ГОСТ 6308 и пропитанных антисептиком:

кольца-сальника с наружным диаметром 75 мм, внутренним диаметром 50 мм, толщиной 7 мм:

Кольцо СП-Т 75-50-7 ГОСТ 6308-71 - ГОСТ 15159-76

Ленты-прокладки марки А, длиной 80 мм, шириной 40 мм и толщиной 15 мм:

Лента ПрАП-Т 80-40-15 ГОСТ 6308-71 - ГОСТ 15159-76

Пластины-фильтра длиной 300 мм, шириной 200 мм и толщиной 5 мм:

Пластина ФП-Т 300-200-5 ГОСТ 6308-71 - ГОСТ 15159-76

Сальника фигурного:

Сальник ФгП-Т по чертежу ГОСТ 6308-71 - ГОСТ 15159-76

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки - по ГОСТ 314.

2.2. Приемку войлока и деталей из него по количеству производят по кондиционной массе - фактическая масса, приведенная к нормированной влажности.

Кондиционную массу mк, кг, вычисляют по формуле

где mф - фактическая масса войлока или деталей из него, кг;

Wн - нормированная влажность войлока или деталей из него, %;

Wф - фактическая влажность войлока или деталей из него, %.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Методы испытаний - по ГОСТ 314 со следующими дополнениями.

3.1.1. Определение массовой доли окиси хрома

3.1.1.1. Аппаратура и реактивы.

Для проведения испытания применяют:

печь муфельную, электрическую плитку или газовую горелку;

тигли фарфоровые;

колбу коническую по ГОСТ 25336;

колбу мерную по ГОСТ 25336, вместимостью 200 см3;

пипетку на 50 см3 по ГОСТ 29227;

цилиндры измерительные по ГОСТ 1770;

калий хлорноватокислый, х.ч.;

калий йодистый, х.ч.;

натрий углекислый безводный по ГОСТ 83, х.ч.;

натрий серноватистокислый (гипосульфит натрия) по ГОСТ 27068, ч.д.а., или фиксанал по технической документации, утвержденной в установленном порядке;

кислоту серную по ГОСТ 4204, х.ч.;

крахмал растворимый по ГОСТ 10163.

(Измененная редакция, Изм. № 2).

3.1.1.2. Подготовка к испытанию

Из каждого отобранного для испытаний образца войлока или детали из войлока, вырезают небольшой кусочек массой 8 - 10 г. Все кусочки измельчают, перемешивают, высушивают до постоянно сухой массы и составляют две пробы массой по 3 г каждая.

Пробы взвешивают с погрешностью не более 0,005 г.

3.1.1.3. Проведение испытания

Каждую пробу войлока, помещенную в тигель, сжигают на медленном огне электрической плитки или газовой горелки так, чтобы войлок не горел пламенем. После полного превращения войлока в обугленную массу сжигание продолжают в муфельной печи (при красном калении) до полного сгорания углерода (озоления) в течение 50 - 70 мин. В это время подготавливают окислительную смесь, состоящую из калия хлорноватокислого (бертолетова соль) - 2 г и натрия углекислого безводного - 3 г, которую тщательно растирают в фарфоровой ступке.

Большую часть (примерно 2/3) окислительной смеси тщательно перемешивают с охлажденной золой в тигле, а затем сверху насыпают тонкий слой оставшейся смеси и нагревают состав в течение 15 мин, после чего сплавляют его в раскаленной муфельной печи 25 - 30 мин. Охлажденный сплав растворяют в горячей дистиллированной воде и фильтруют в мерную колбу вместимостью 200 см3. Осадок, оставшийся на фильтре, промывают 2 - 3 раза горячей дистиллированной водой.

Охлажденный фильтрат подкисляют 3 - 5 каплями концентрированной серной кислоты, доводят до метки (200 см3) дистиллированной водой и тщательно перемешивают. Для титрования отбирают в коническую колбу пипеткой 50 см3 раствора, добавляют 10 см3 10 %-ного раствора йодистого калия и 10 см3 10 %-ного раствора серной кислоты, ставят в темное место и через 10 мин выделившийся йод оттитровывают 0,02 н. раствором гипосульфита натрия до получения светло-желтой окраски. Затем в качестве индикатора прибавляют 0,5 %-ный раствор крахмала и продолжают титровать до появления слабого зеленоватого оттенка. Титрование считают законченным, когда зеленоватый оттенок раствора по истечении 3 - 5 мин не будет переходить в синий цвет.

3.1.1.4. Обработка результатов

Массовую долю окиси хрома X, %, вычисляют по формуле

где V - объем 0,02 н. раствора гипосульфита, израсходованного на титрование 50 см3 испытуемого раствора;

K - поправка 0,02 н. раствора гипосульфита натрия;

0,000506 - количество окиси хрома, точно соответствующее 1 см3 0,02 н. раствора гипосульфита натрия, г;

т - масса абсолютно сухой пробы войлока или детали из войлока, г;

Wн - нормированная влажность войлока.

Вычисление проводят с погрешностью до 0,01 %.

За окончательный результат принимают среднее арифметическое значение результатов испытаний двух определений, подсчитанное с погрешностью до 0,01 %.

3.1.2. Определение массовой доли красителя кислотного фунгицидного желтого

3.1.2.1. Аппаратура и реактивы

Для проведения испытания применяют:

фотоэлектроколориметр по ТУ 3-3.1766, ТУ 3-3.1860, ТУ 3-3.2164;

колбу коническую по ГОСТ 25336;

колбу мерную по ГОСТ 25336, вместимостью 100 см3;

пипетку на 50 см3 по ГОСТ 29227;

мочевину ч.д.а. по ГОСТ 6691;

препарат ОП-10 по ГОСТ 8433.

3.1.2.2. Подготовка к испытанию

Из каждого отобранного для испытаний образца войлока или детали из войлока, вырезают из разных мест два небольших кусочка массой 5 - 7 г каждый. Все кусочки измельчают, перемешивают, высушивают до постоянно сухой массы и составляют шесть проб массой по 0,5 г каждая.

Пробы взвешивают с погрешностью не более 0,005 г.

3.1.2.3. Проведение испытания

Каждую пробу войлока помещают в коническую колбу с обратным холодильником и обрабатывают в течение 30 мин на кипящей бане в 25 см3 раствора, содержащего 50 % мочевины и 1 % ОП-10.

Полученный окрашенный раствор фильтруют горячим через бумажный фильтр. Фильтр и пробу войлока тщательно промывают несколько раз горячей дистиллированной водой.

Фильтрат и промывные воды собирают в мерную колбу вместимостью 100 см3, доводят до метки и колориметрируют.

В результате анализа по предварительно построенной концентрационной кривой для типового красителя, указанной в приложении, находят концентрацию красителя в пробе.

3.1.2.4. Обработка результатов

Массовую долю красителя кислотного фунгицидного желтого X, %, вычисляют по формуле

где С - концентрация красителя в пробе, мг/дм3;

т - масса абсолютно сухой пробы войлока, мг;

Wн - нормированная влажность войлока.

Вычисление проводят с погрешностью до 0,01 %.

За окончательный результат принимают среднее арифметическое значений результатов испытаний шести определений, подсчитанное с погрешностью до 0,01 %.

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковку, маркировку и транспортирование каждой партии войлока и деталей из него, пропитанных антисептиками, производят в соответствии с требованиями стандарта к данной продукции без пропитки, согласно п. 1.5.

Войлок, предназначенный для экспорта, дополнительно упаковывают в полиэтиленовую пленку по ГОСТ 10354.

(Измененная редакция, Изм. № 1).

4.2. Транспортная маркировка - по ГОСТ 14192 с указанием манипуляционных знаков «Беречь от влаги» и «Тропическая упаковка».

(Измененная редакция, Изм. № 2).

4.3. На документах, сопровождающих продукцию, должно быть указано: «Пропитаны солями хрома» или «Пропитаны красителем кислотным фунгицидным желтым».

4.4. Войлок и детали из него должны храниться в закрытых проветриваемых помещениях на стеллажах, расположенных на расстоянии не менее 20 см от пола.

Высота штабеля при укладывании войлока не должна превышать 2 м.

4.5. При хранении войлок и детали из него не реже одного раза в 6 месяцев должны обрабатываться противомольным препаратом.

ПРИЛОЖЕНИЕ

Обязательное

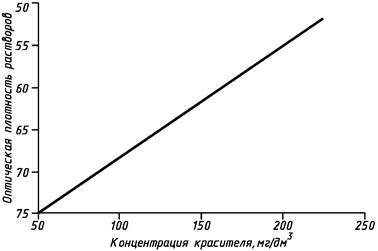

КОНЦЕНТРАЦИОННАЯ КРИВАЯ ДЛЯ ТИПОВОГО КРАСИТЕЛЯ
КИСЛОТНОГО ФУНГИЦИДНОГО ЖЕЛТОГО

Примечание. Светофильтр - зеленый. Кювета - 20,090.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством легкой промышленности СССР

РАЗРАБОТЧИКИ

А.И. Жирнов, З.С. Первухина, Е.М. Кудинова, Т.Н. Бокарева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 06.08.76 № 1903

3. ВЗАМЕН ГОСТ 15159-69

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 04.02.91 № 97

6. ИЗДАНИЕ (май 2006 г.) с Изменениями № 1, 2, утвержденными в феврале 1986 г., феврале 1991 г. (ИУС 5-86, 5-91)
