МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ
И ЗАСВЕРЛЕННЫМ КОНЦОМ КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Square-head cup-point set screws.
Product grades A and B. Construction and dimensions

ГОСТ
1485-84

Дата введения 01.01.86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.

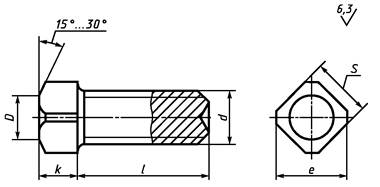

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

D = (0,90 ¸ 0,95)S



мм

Номинальный диаметр резьбы d

6

8

10

12

16

20

Размер под ключ S

7

8

10

12

17

22

Высота головки k

6

7

8

10

14

18

Диаметр описанной окружности e

9

10

13

16

22

28

Длина винта l

12

-

-

-

-

-

14

-

-

-

-

16

-

-

-

20

-

-

25

-

30

-

35

Стандартные длины

40

-

45

-

-

50

-

-

55

-

-

-

60

-

-

-

65

-

-

-

-

70

-

-

-

-

75

-

-

-

-

80

-

-

-

-

90

-

-

-

-

-

100

-

-

-

-

-

Пример условного обозначения винта класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт B.M10-6g∙25.14H ГОСТ 1485-84

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g∙25.45H.40X.05 ГОСТ 1485-84

То же, из латуни ЛС 59-1, без покрытия:

Винт A.M10-6g∙25.32 ГОСТ 1485-84

1, 2. (Измененная редакция, Изм. № 1).

3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта - засверленный по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Измененная редакция, Изм. № 1).

9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, Изм. № 1).

11. Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса 1000 шт. стальных винтов, кг

Длина винта l, мм

Номинальный диаметр резьбы d, мм

6

8

10

12

16

20

12

4,396

-

-

-

-

-

14

4,749

7,850

-

-

-

-

16

5,102

8,485

14,08

-

-

-

20

5,809

10,540

16,10

25,31

-

-

25

6,696

11,350

18,60

28,94

63,46

-

30

7,575

13,040

21,11

31,57

70,68

-

35

8,454

14,540

23,62

36,21

77,35

137,2

40

-

16,140

26,12

39,84

83,48

147,6

45

-

-

28,63

43,48

90,70

157,8

50

-

-

31,15

47,11

97,37

168,5

55

-

-

-

50,73

104,00

177,9

60

-

-

-

54,39

110,70

189,4

65

-

-

-

-

117,40

199,8

70

-

-

-

-

124,10

209,3

75

-

-

-

-

130,70

220,6

80

-

-

-

-

137,10

231,1

90

-

-

-

-

-

251,9

100

-

-

-

-

-

272,8

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1590

3. ВЗАМЕН ГОСТ 1485-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

10

ГОСТ 1759.1-82

6, 8

ГОСТ 1759.2-82

7, 8

ГОСТ 1759.4-87

8

ГОСТ 10549-80

3

ГОСТ 12414-66

5

ГОСТ 24670-81

4

ГОСТ 24705-81

3

ГОСТ 25556-82

8

5. ИЗДАНИЕ с Изменением № 1, утвержденным в июле 1987 г. (ИУС 12-87)
