МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
И СТУПЕНЧАТЫМ КОНЦОМ С КОНУСОМ
КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Hexagon-head step-point with cone set screws.
Product grades A and B. Construction and dimensions

ГОСТ
1483-84

Дата введения 01.01.86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.

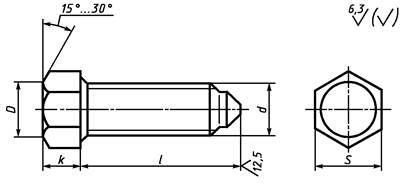

2. Конструкция и размеры винтов должны соответствовать, указанным на чертеже и в таблице.

D = (0,90 ¸ 0,95)S



мм

Номинальный диаметр резьбы d

6

8

10

12

16

20

Размер под ключ S

8

10

12

14

17

22

Высота головки k

5

6

7

9

11

14

Длина винта l

12

-

-

-

-

-

14

-

-

-

-

16

-

-

-

20

-

-

25

-

30

Стандартные длины

-

35

40

-

45

-

-

50

-

-

55

-

-

-

60

-

-

-

65

-

-

-

-

70

-

-

-

-

75

-

-

-

-

80

-

-

-

-

90

-

-

-

-

-

100

-

-

-

-

-

Пример условного обозначения винта класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт B.M10-6g∙25.14H ГОСТ 1483-84

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g∙25.45H.40X.05 ГОСТ 1483-84

То же, из латуни ЛС 59-1, без покрытия:

Винт A.M10-6g∙25.32 ГОСТ 1483-84

1, 2. (Измененная редакция, Изм. № 1).

3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта - ступенчатый с конусом по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Измененная редакция, Изм. № 1).

9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, Изм. № 1).

11. Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса 1000 шт. стальных винтов, кг

Длина винта l, мм

Номинальный диаметр резьбы d, мм

6

8

10

12

16

20

12

4,26

-

-

-

-

-

14

4,61

7,64

-

-

-

-

16

4,96

8,28

13,65

-

-

-

20

5,67

9,55

15,66

23,94

-

-

25

6,55

11,14

18,17

27,58

49,61

-

30

7.43

12,73

20,68

31,21

56,26

-

35

8,31

14,32

23,19

34,85

62,91

111,49

40

-

15,91

25,70

38,48

69,56

121,89

45

-

-

28,21

42,12

76,21

132,29

50

-

-

30,72

45,75

82,86

142,69

55

-

-

-

49,38

89,51

153,09

60

-

-

-

53,02

96,14

163,49

65

-

-

-

-

103,30

173,89

70

-

-

-

-

109,90

184,29

75

-

-

-

-

116,60

194,69

80

-

-

-

-

123,20

205,09

90

-

-

-

-

-

225,89

100

-

-

-

-

-

246,69

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1589.

3. ВЗАМЕН ГОСТ 1483-75.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

10

ГОСТ 1759.1-82

6, 8

ГОСТ 1759.2-82

7, 8

ГОСТ 1759.4-87

8

ГОСТ 10549-80

3

ГОСТ 12414-94

5

ГОСТ 24670-81

4

ГОСТ 24705-2004

3

ГОСТ 25556-82

8

5. ИЗДАНИЕ с Изменением № 1, утвержденным в июле 1987 г. (ИУС 12-87)
