МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
И ЦИЛИНДРИЧЕСКИМ КОНЦОМ КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Hexagon-head dog-point set screws.
Product grades A and B. Construction and dimensions

ГОСТ
1481-84

Дата введения 01.01.86

1. Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 36 мм.

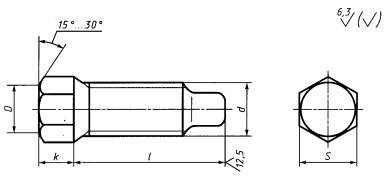

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в таблице.

D = (0,90 ¸ 0,95)S

мм

Номинальный диаметр резьбы d

6

8

10

12

16

20

24

30

36

Размер под ключ S

8

10

12

14

17

22

30

36

46

Высота головки k

5

6

7

9

11

14

17

21

25

Длина винта l

12



-

-

-

-

-

-

-

-

14





-

-

-

-

-

-

-

16







-

-

-

-

-

-

18







-

-

-

-

-

-

20









-

-

-

-

-

25











-

-

-

-

30











-

-

-

-

35













-

-

-

40

-











-

-

-

45

-

-











-

-

50

-

-





Стандартные длины



-

-

55

-

-

-





-

-

60

-

-

-











-

65

-

-

-

-





-

-

-

70

-

-

-

-









-

75

-

-

-

-





-

-

-

80

-

-

-

-











90

-

-

-

-

-









100

-

-

-

-

-









120

-

-

-

-

-

-







140

-

-

-

-

-

-

-





160

-

-

-

-

-

-

-





180

-

-

-

-

-

-

-

-



200

-

-

-

-

-

-

-

-



Пример условного обозначения винта класса точности В диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт B.M10-6g´25.14H ГОСТ 1481-84

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g´25.45H.40X.05 ГОСТ 1481-84

То же, из латуни ЛС 59-1, без покрытия:

Винт A.M10-6g´25.32 ГОСТ 1481-84

1, 2. (Измененная редакция, Изм. № 1).

3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549.

4. Радиус под головкой - по ГОСТ 24670.

5. Конец винта - цилиндрический по ГОСТ 12414.

6. Допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

7. Дефекты поверхности и методы контроля - по ГОСТ 1759.2.

8. Механические свойства и методы испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и из цветных сплавов - по ГОСТ 1759.1, ГОСТ 1759.2, ГОСТ 1759.4.

(Измененная редакция, Изм. № 1).

9. Винты должны изготовляться с покрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

10. Остальные технические требования - по ГОСТ 1759.0.

(Измененная редакция, Изм. № 1).

11. Теоретическая масса винтов указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса 1000 шт. стальных винтов, кг

Длина винта l, мм

Номинальный диаметр резьбы d, мм

6

8

10

12

16

20

24

30

36

12

3,97

-

-

-

-

-

-

-

-

14

4,33

8,09

-

-

-

-

-

-

-

16

4,70

8,71

14,63

-

-

-

-

-

-

18

5,21

9,51

15,31

-

-

-

-

-

-

20

5,40

9,98

16,76

25,15

-

-

-

-

-

25

6,31

11,58

18,84

28,86

52,35

-

-

-

-

30

7,21

13,25

21,36

32,48

58,87

-

-

-

-

35

8,47

14,82

23,87

36,09

65,43

117,01

-

-

-

40

-

16,42

26,39

39,79

72,17

126,52



-

-

45

-

-

28,90

43,42

78,79

137,87

232,13

-

-

50

-

-

31,42

47,02

85,49

148,29

247,13

-

-

55

-

-

-

50,72

92,16

158,70

262,11

-

-

60

-

-

-

54,34

98,78

169,15

277,10

456,97

-

65

-

-

-

-

105,52

179,57

-

-

-

70

-

-

-

-

112,15

189,98

307,03

504,37

-

75

-

-

-

-

118,78

200,39

-

-

-

80

-

-

-

-

125,51

210,84

337,06

551,77

889,38

90

-

-

-

-

-

231,61

367,04

599,17

958,16

100

-

-

-

-

-

252,47

397,02

646,57

1026,95

120

-

-

-

-

-

-

456,97

741,35

1164,52

140

-

-

-

-

-

-

-

836,16

1302,10

160

-

-

-

-

-

-

-

930,96

1439,67

180

-

-

-

-

-

-

-

-

1577,25

200

-

-

-

-

-

-

-

-

1714,82

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.

ПРИЛОЖЕНИЕ (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И. Денисова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.05.84 № 1591

3. Стандарт полностью соответствует СТ СЭВ 4207-83

4. ВЗАМЕН ГОСТ 1481-75

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. издание с Изменением № 1, утвержденным в июле 1987 г. (ИУС 12-87)
