ГОСТ 14229-93
(ИСО 8752-87)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ
ПРУЖИННЫЕ С ПРОРЕЗЬЮ

ТЕХНИЧЕСКИЕ УСЛОВИЯ







МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Белстандарт

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

3 Стандарт подготовлен методом прямого применения международного стандарта ИСО 8752-87 «Штифты цилиндрические пружинные с прорезью» и полностью ему соответствует

4 ВВЕДЕН ВЗАМЕН ГОСТ 14229-78



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ ПРУЖИННЫЕ
С ПРОРЕЗЬЮ

Технические условия

Spring-type straight pins, slotted.
Specifications

ГОСТ
14229-93

(ИСО 8752-87)

Дата введения 01.01.95

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на цилиндрические пружинные штифты с прорезью диаметром от 1 до 50 мм.

Требования настоящего стандарта являются обязательными.

2. ССЫЛКИ

ГОСТ 17769 Изделия крепежные. Правила приемки.

ГОСТ Р 50076 Штифты и штифты насеченные. Испытание на срез.

3. РАЗМЕРЫ

Тип А. Стандартный пружинный штифт.

Тип В. Нефиксирующий пружинный штифт1).

1) См. разд. 5 прорезь типа В

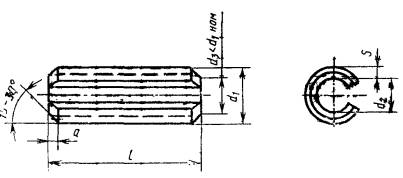

Пружинный штифт номинальным диаметром d1 < 12 мм

Пружинный штифт номинальным диаметром d1 > 12 мм

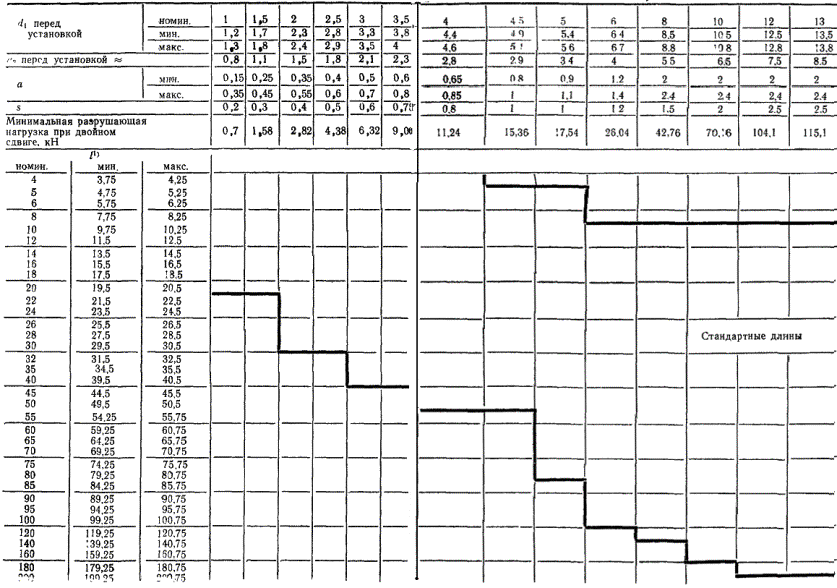

Таблица 1

мм

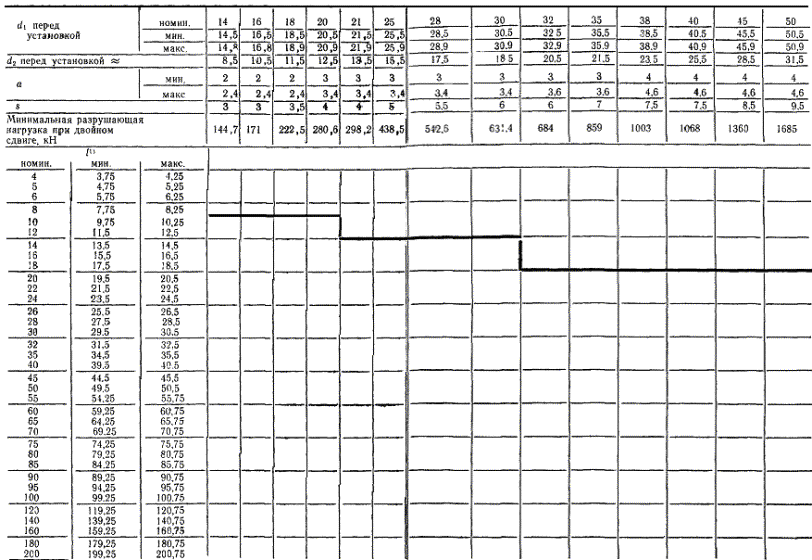

Продолжение табл. 1

мм

1) При номинальной длине l св. 200 мм увеличение ее происходит ступенчато по 20 мм.

4. ПРИМЕНЕНИЕ

Отверстие под штифт устанавливают равным номинальному диаметру штифта d1. Предельное отклонение отверстия Н12. При установлении в минимальное допустимое отверстие прорезь у штифтов типов А и В не должна полностью закрываться.

5. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Прорезь

Тип А

Конфигурацию и ширину прорези устанавливает изготовитель

Тип В

Конфигурацию и ширину прорези, не гарантирующей фиксацию штифта в отверстии, устанавливают по согласованию между потребителем и изготовителем

Материал

Сталь по выбору изготовителя:

любая углеродистая сталь с содержанием:

или кремнемарганцевая сталь с содержанием:

С ≥ 0,65 %

Mn ≥ 0,5 %

С ≥ 0,5 %

Si ≥ 1,5 %

Mn ≥ 0,7 %

закаленная и отпущенная до твердости по Виккерсу 420 - 520 HV или закаленная на аустенит до твердости 500 - 560 HV

закаленная и отпущенная до твердости по Виккерсу 420 - 500 HV



Другие материалы - по согласованию между потребителем и изготовителем

Покрытие

Штифты следует изготавливать без покрытия. Наличие покрытия - по согласованию между потребителем и изготовителем. Водородная хрупкость не допускается.

Допуски на размеры штифтов действительны до нанесения на них покрытия

Качество поверхности

На поверхности штифтов не допускаются заусенцы, трещины, окалина, коррозия

Испытание на срез

По ГОСТ Р 50076

Приемка

По ГОСТ 17769

6. ОБОЗНАЧЕНИЕ

Пример условного обозначения штифта цилиндрического пружинного с прорезью, типа А, номинальным диаметром d1 = 6 мм, номинальной длиной l = 30 мм, из стали марки 60С2:

Штифт А.6×30.60С2 ГОСТ 14229-93



ИНФОРМАЦИОННЫЕ ДАННЫЕ ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Обозначение соответствующего международного стандарта

Номер пункта

ГОСТ 17769-83

ИСО 3269-88

2, 5

ГОСТ Р 50076-92

ИСО 8749-86

2, 5
