МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ С НОСКОМ
УМЕНЬШЕННЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
|
|
Москва |
|
ШАЙБЫ СТОПОРНЫЕ С НОСКОМ УМЕНЬШЕННЫЕ Конструкция и размеры Decreased lock washers with nose. |
ГОСТ Взамен |
Издание с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., июне 1983 г., феврале 1987 г. (ИУС 8-80, 9-83, 5-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 21 февраля 1977 г. № 429 дата введения установлена
01.01.78
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
1. Настоящий стандарт распространяется на уменьшенные стопорные шайбы с носком класса точности А, предназначенные для стопорения шестигранных гаек и болтов с шестигранной головкой с уменьшенными размерами под ключ, с диаметром резьбы от 6 до 24 мм.
(Измененная редакция, Изм. № 1).

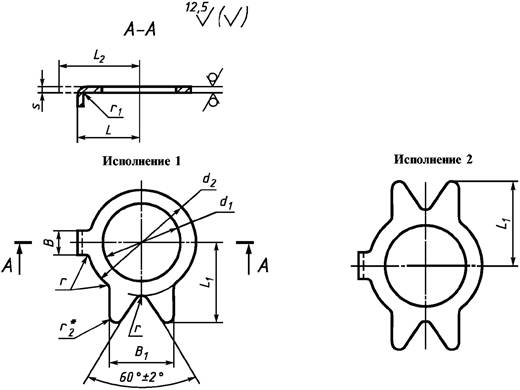

2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
________
мм
|
Номинальный диаметр резьбы болта или гайки d |
d1 B12 |
d2 |
В |
В1 |
L |
L1 |
L2 |
s |
r |
r1 |
r2 |
Несимметричность носка и лапок отн. осей отв. d1 |
|||
|
h14 |
js15 |
Пред. откл. размеров от 1 мм и более по js16; размеров менее 1 мм ± 0,1 |
|||||||||||||
|
6 |
6 |
10 |
3,4 |
7,5 |
7,5 |
9 |
11,5 |
0,8 |
0,5 |
1,0 |
8,0 |
0,20 |
|||
|
8 |
8 |
12 |
9,0 |
8,5 |
11 |
12,5 |
1,0 |
1,6 |
|||||||
|
10 |
10 |
14 |
4,4 |
10,0 |
10,0 |
13 |
14,0 |
1,0 |
1,0 |
||||||
|
12 |
12 |
17 |
11,0 |
12,0 |
15 |
16,0 |
0,8 |
||||||||
|
(14) |
14 |
19 |
12,0 |
17 |
1,2 |
1,2 |
0,6 |
0,25 |
|||||||
|
16 |
16 |
22 |
5,4 |
13,0 |
15,0 |
18 |
20,0 |
1,2 |
|||||||
|
(18) |
18 |
24 |
6 |
14,0 |
18,0 |
20 |
24,0 |
3,0 |
|||||||
|
20 |
20 |
27 |
16,0 |
22 |
1,6 |
1,6 |
|||||||||
|
(22) |
22 |
30 |
7,0 |
18,0 |
20,0 |
24 |
26,0 |
2,0 |
|||||||
|
24 |
24 |
32 |
19,0 |
25 |
|||||||||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Допускается по соглашению между изготовителем и потребителем изготовлять шайбы с другими толщинами.
Пример условного обозначения шайбы для шестигранной гайки или болта с шестигранной головкой, номинальным диаметром резьбы 10 мм, из материала группы 03, покрытием 01, толщиной 6 мкм:
Шайба 10.03.016 ГОСТ 13466-77
То же, исполнения 2:
Шайба 2.10.03.016 ГОСТ 13466-77
(Измененная редакция, Изм. № 1, 3).
3. Допускается изготовлять шайбы с предварительно отогнутыми лапками под углом ≤15° до диаметра d2, с радиусом гибки 1,6 мм.
(Измененная редакция, Изм. № 1).
4. Допускается изготовлять шайбы с лапками без скругления концов радиусом r2.
4а. Допускается по согласованию с потребителем изготовлять шайбы без углового выреза 60° ± 2°.
(Введен дополнительно, Изм. № 3).
5. Технические требования - по ГОСТ 18123-82.
6. Расположение гнезда для носка и его размеры указаны в приложении 1.
7. Примеры установки шайб указаны в приложении 2 к ГОСТ 13465-77.
8. Теоретическая масса шайб указана в приложении 2.
ПРИЛОЖЕНИЕ 1
Справочное

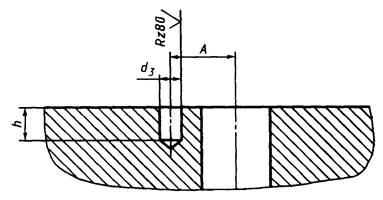

Гнездо для носка
мм
|
Номинальный диаметр резьбы болта или гайки d |
А
|
d3 Н14 |
h +IT15 |
|
6 |
7,3 |
4 |
6 |
|
8 |
8,1 |
||
|
10 |
9,6 |
5 |
|
|
12 |
11,5 |
||
|
14 |
|||
|
16 |
14,5 |
6 |
8 |
|
18 |
17,5 |
7 |
|
|
20 |
|||
|
22 |
19,5 |
8 |
|
|
24 |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Справочное
Масса стальных шайб
|
Номинальный диаметр резьбы болта или гайки d, мм |
Теоретическая масса 1000 шт. шайб, кг |
Номинальный диаметр резьбы болта или гайки d, мм |
Теоретическая масса 1000 шт. шайб, кг |
|
6 |
0,548 |
16 |
2,572 |
|
8 |
0,843 |
18 |
3,069 |
|
10 |
1,069 |
20 |
3,639 |
|
12 |
1,433 |
22 |
4,565 |
|
14 |
1,913 |
24 |
4,778 |
Примечание. Для определения массы шайб и других материалов массы, указанные в таблице, следует умножить на коэффициенты:
1,009 - для коррозионно-стойких сталей;
1,080 - для латуни.
